Moduł gps neo najczęściej oznacza niewielki odbiornik z rodziny u-blox NEO-6, zwykle NEO-6M albo bardzo podobny wariant. W praktyce najważniejsze nie jest samo „GPS”, tylko to, jak ten moduł zasilać, jak odczytać z niego dane i który interfejs naprawdę ma sens w projekcie z mikrokontrolerem.
Najkrócej: NEO-6M najlepiej traktować jako prosty odbiornik GPS z UART-em i NMEA
- Najczęściej użyjesz UART z domyślną transmisją 9600 bps, 8N1.
- Sam układ pracuje w zakresie 2,7-3,6 V, więc zasilanie i poziomy logiczne trzeba dobrać ostrożnie.
- Na wyjściu dostajesz głównie komunikaty NMEA, a do konfiguracji przydaje się UBX.
- Interfejsy DDC/I2C, SPI i USB istnieją w samym układzie, ale na popularnych płytkach często nie są w pełni wyprowadzone.
- Bez dobrej anteny i widoku nieba nawet poprawnie podłączony moduł będzie działał wolno albo niestabilnie.
Co naprawdę kryje się pod nazwą NEO-6
Pod tą nazwą najczęściej chodzi o niewielki, samodzielny odbiornik GPS z rodziny u-blox 6. To ważne rozróżnienie, bo w sklepach nazwa bywa używana luźno: raz oznacza sam układ, raz gotową płytkę z regulatorem, anteną i wyprowadzonymi pinami. Dla projektanta liczy się przede wszystkim to, że jest to moduł do prostego odczytu pozycji, prędkości i czasu, a nie rozbudowany komputer nawigacyjny.
W praktyce ten odbiornik jest wystarczający do loggerów tras, prostych robotów, lokalizatorów i projektów edukacyjnych. Producent podaje dla wariantu NEO-6M typowe wartości rzędu 2,5 m dokładności poziomej, około 27 s dla cold startu i około 1 s dla hot startu. To nie są liczby „laboratoryjne bez znaczenia” - one od razu tłumaczą, dlaczego moduł potrzebuje chwili po włączeniu i dlaczego w pomieszczeniu często nie daje dobrego fixa.
Jeżeli od początku patrzy się na ten moduł przez pryzmat komunikacji, wszystko staje się prostsze: najpierw trzeba poprawnie zasilić układ, potem odebrać strumień danych, a dopiero na końcu martwić się o filtry, formaty i konfigurację. I właśnie od interfejsów warto zacząć.
Jakie interfejsy mają znaczenie w codziennej pracy
Na papierze układ oferuje kilka dróg komunikacji, ale w realnych projektach tylko część z nich jest naprawdę używana. Najczęściej wygrywa UART, bo jest prosty, odporny na błędy integracyjne i wspierany praktycznie przez każdy mikrokontroler. Reszta interfejsów jest przydatna głównie wtedy, gdy wiesz dokładnie, po co po nie sięgasz.
| Interfejs | Do czego służy | Kiedy ma sens | Co warto wiedzieć |
|---|---|---|---|
| UART | Odczyt danych i podstawowa komunikacja z mikrokontrolerem | W większości projektów hobbystycznych i edukacyjnych | Domyślnie 9600 bps, 8N1; to najprostsza i najpewniejsza ścieżka |
| DDC / I2C | Komunikacja w standardzie zgodnym z I2C | Gdy chcesz podłączyć host CPU albo pracować z pamięcią konfiguracyjną | To interfejs zgodny ze standardem I2C w trybie standard mode, do 100 kbit/s |
| SPI | Szybsza transmisja zewnętrzna i dodatkowe funkcje systemowe | Rzadziej w gotowych projektach, częściej w bardziej świadomym designie sprzętu | W praktyce ma ograniczenia i zwykle nie jest pierwszym wyborem dla początkujących |
| USB | Bezpośrednie podłączenie do komputera | Tylko jeśli konkretny wariant modułu lub płytki faktycznie je wyprowadza | Nie zakładaj, że każda płytka z NEO-6M ma USB na złączu |
Najważniejsza lekcja jest prosta: w samym układzie interfejsów jest kilka, ale w tanich płytkach zwykle realnie używasz tylko UART. To nie wada, tylko cecha konstrukcji, która upraszcza życie. Gdy już wiadomo, którą drogą płyną dane, można przejść do podłączenia bez ryzyka przypadkowego spalenia wejścia lub walki z dziwnym brakiem odpowiedzi.

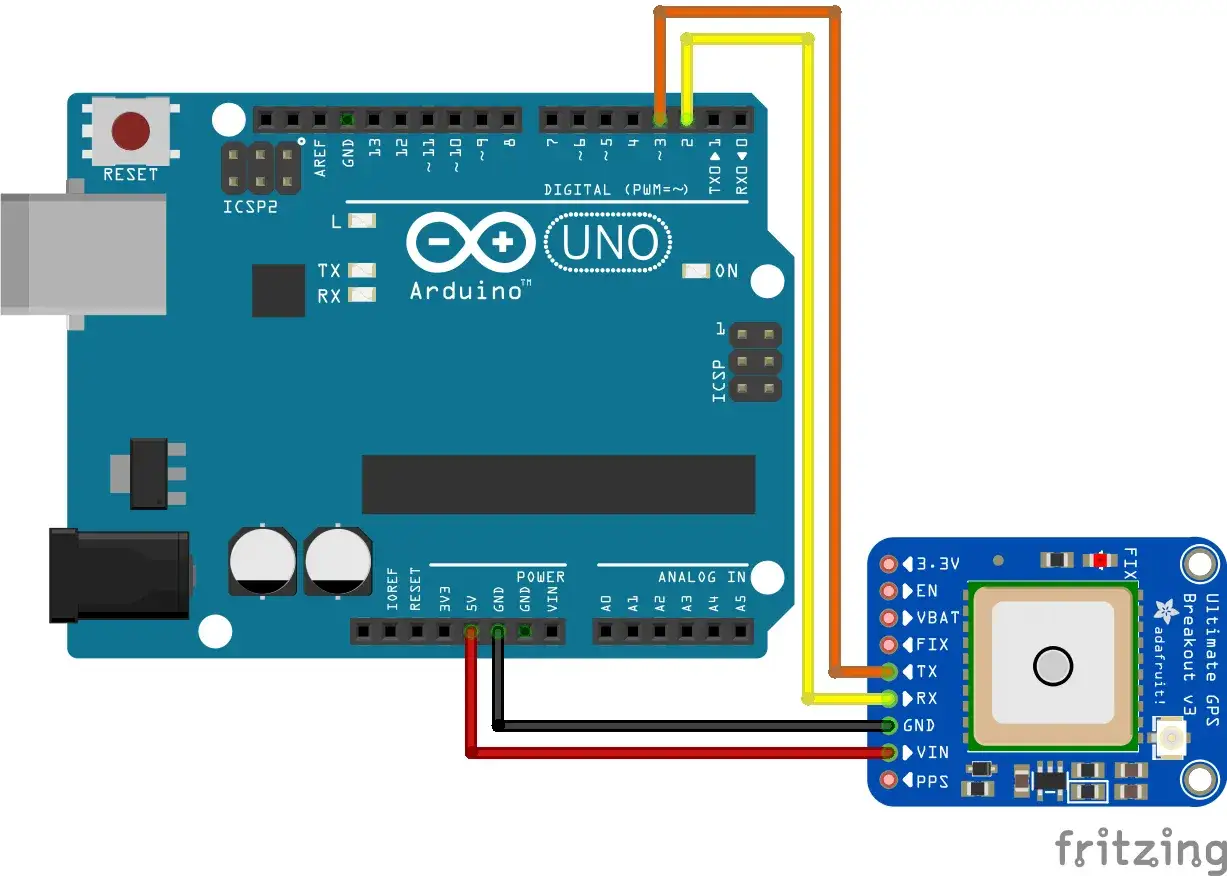

Jak podłączyć moduł bez typowych pomyłek
Tu najczęściej zaczynają się problemy, bo nazwy pinów wyglądają banalnie, a różnice między samym układem a gotową płytką bywają duże. Sama kostka NEO-6M pracuje w zakresie 2,7-3,6 V, więc traktuję ją jako układ 3,3 V. Niektóre gotowe moduły mają na pokładzie stabilizator i czasem tolerują 5 V na wejściu zasilania, ale to zawsze cecha konkretnej płytki, nie samego chipu.
- Podłącz GND do GND i sprawdź, czy masa jest wspólna dla modułu oraz mikrokontrolera.
- Połącz TX modułu z RX mikrokontrolera, bo dane mają iść z GPS do kontrolera.
- Jeśli chcesz tylko odczytywać pozycję, pin RX modułu możesz na początku zostawić wolny.
- Ustaw port szeregowy na 9600 bps, 8N1, bo to domyślne parametry komunikacji.
- Zapewnij modułowi dobrą antenę i widok nieba, bo bez tego sygnał będzie słaby nawet przy poprawnym okablowaniu.
- Jeśli pracujesz z układem 5 V, sprawdź poziomy logiczne, zamiast zakładać, że wszystko „samo się dopasuje”.
Ja w takich projektach zwykle zaczynam od bardzo prostego testu: zasilanie, masa, TX do RX i odczyt surowych ramek. Dopiero kiedy widzę stabilny strumień danych, dokładam konfigurację, filtrację i resztę logiki aplikacji. Taka kolejność oszczędza najwięcej czasu, bo od razu rozdziela problem sprzętowy od programowego.
Co faktycznie wychodzi po UART
Najczęściej zobaczysz tekstowe komunikaty NMEA, czyli linie z danymi o pozycji, czasie, prędkości, liczbie satelitów i jakości fixa. To format czytelny dla człowieka i wygodny do szybkiego testu w terminalu szeregowym. W zależności od konfiguracji moduł może też wysyłać komunikaty UBX, czyli binarny format u-blox, który lepiej sprawdza się przy konfiguracji i bardziej zaawansowanej integracji.
| Komunikat | Co opisuje | Po co mi to w projekcie |
|---|---|---|
| GGA | Pozycję, czas i podstawowy status fixa | Szybko sprawdza, czy odbiornik widzi satelity i ma rozwiązanie |
| RMC | Minimalny zestaw danych nawigacyjnych | Najczęściej wystarcza do prostych logów trasy i aplikacji mobilnych |
| GSA | Tryb pracy i informacje o dokładności | Pomaga ocenić jakość rozwiązania, a nie tylko sam fakt, że jest pozycja |
| GSV | Widoczne satelity i ich parametry | Przydatne przy diagnostyce słabego sygnału lub złego ustawienia anteny |
| VTG | Kierunek i prędkość ruchu | Wartość praktyczna w robotyce, logowaniu i prostych nawigacjach |
| TXT | Komunikaty tekstowe diagnostyczne | Ułatwia wychwycenie stanów, których nie widać w samych liczbach |
W rodzinie NEO-6M standardowo można spotkać aktualizację danych do 1 Hz, a w niektórych wariantach NEO-6 nawet do 5 Hz. To wystarcza do większości prostych zastosowań, ale nie należy oczekiwać błyskawicznej reakcji jak w nowoczesnych modułach wielosystemowych. Jeśli projekt wymaga synchronizacji czasu, warto zwrócić uwagę także na wyjście TIMEPULSE, czyli impuls 1PPS do precyzyjnego znacznikowania sekund.
Kiedy rozumie się format danych, dużo łatwiej zauważyć, czy problem leży w transmisji, czy w samym odbiorze sygnału. I właśnie wtedy najczęściej wychodzą na jaw błędy, które na początku wyglądają jak „zepsuty moduł”.
Najczęstsze błędy przy pierwszym uruchomieniu
W przypadku tych modułów powtarza się kilka pomyłek. Dobra wiadomość jest taka, że większość z nich da się wyłapać w kilka minut, jeśli nie zacznie się od zbyt skomplikowanej konfiguracji.
- Złe zasilanie - podanie 5 V na sam układ bez sprawdzenia, czy płytka faktycznie ma stabilizator.
- Brak wspólnej masy - moduł wygląda na martwy, choć problem leży tylko w odniesieniu sygnałów.
- Pomylenie TX i RX - klasyka, która nadal potrafi zatrzymać cały projekt.
- Oczekiwanie fixa w pomieszczeniu - odbiornik GPS nie lubi metalowych obudów, dachów i grubych ścian.
- Próba użycia I2C tam, gdzie płytka wyprowadza tylko UART - układ może wspierać więcej niż board, ale to nie znaczy, że masz do tego dostęp.
- Zmiana baud rate bez zapisania konfiguracji - po restarcie wszystko wraca do ustawień domyślnych, jeśli nie zadbasz o trwałość konfiguracji.
Z mojego doświadczenia największą różnicę robi nie „mocniejszy kod”, tylko porządny test warstwy sprzętowej: zasilanie, antena, masa i zgodny baud rate. Gdy te cztery rzeczy są poprawne, moduł zwykle zaczyna działać przewidywalnie. A kiedy podstawy są opanowane, można zacząć świadomie wybierać wariant do konkretnego zastosowania.
Jak wybrać wariant do projektu, żeby nie przepłacić i nie utknąć
Nie każdy projekt potrzebuje tego samego. Do prostego loggera trasy albo ćwiczeń z UART-em najczęściej wystarczy klasyczny moduł NEO-6M. Jeśli jednak budujesz coś nowego, co ma działać długo i pewnie, warto zadać sobie jedno pytanie: czy chcę najtańszy odbiornik, czy odbiornik, który najlepiej pasuje do scenariusza pracy?
| Scenariusz | Co wybrać | Dlaczego |
|---|---|---|
| Projekt edukacyjny | Prosty moduł z UART-em | Najłatwiej go uruchomić i od razu zobaczyć dane w monitorze szeregowym |
| Rejestrator trasy | Moduł z dobrą anteną i stabilnym zasilaniem | Tu ważniejsza jest powtarzalność odczytu niż liczba dostępnych interfejsów |
| Urządzenie bateryjne | Wariant z sensownym zarządzaniem zasilaniem i podtrzymaniem V_BCKP | Lepsze zachowanie po krótkich przerwach w zasilaniu skraca start i poprawia komfort pracy |
| Nowy produkt | Rozważ nowszy moduł GNSS | Jeśli potrzebujesz więcej systemów, lepszej dostępności satelitów i większej elastyczności, NEO-6M bywa już zbyt prosty |
Ja do nowych konstrukcji nie patrzę wyłącznie na samą nazwę modułu. Sprawdzam, czy płytka daje pewne zasilanie, czy ma czytelnie wyprowadzone piny, czy dokumentacja zgadza się z tym, co faktycznie trafia do ręki. W praktyce to właśnie jakość integracji, a nie marketingowy opis na aukcji, decyduje o tym, czy projekt będzie działał stabilnie.
Co warto mieć gotowe przed pierwszym testem
Przed uruchomieniem sprawdzam jeszcze jedną prostą rzecz: czy mam gotowy plan diagnostyki. Jeśli serial monitor pokazuje losowe znaki, od razu wiem, że problemem jest baud rate. Jeśli nie ma żadnych danych, sprawdzam TX, RX, masę i zasilanie. Jeśli są dane, ale brak fixa, patrzę na antenę, czas oraz warunki odbioru.
W praktyce wystarczy kilka minut porządnego testu, żeby odróżnić problem konfiguracji od problemu radiowego. Gdy moduł stoi przy oknie, pracuje z poprawnym napięciem i wysyła dane w 9600 bps, większość projektów zaczyna działać bez dodatkowej walki. A kiedy całość jest już stabilna, można dopiero myśleć o zapisie trasy, filtracji współrzędnych czy synchronizacji z resztą systemu.
