W torze radiowym informacja nie wraca sama z siebie. Trzeba ją odzyskać z nośnej, odfiltrować szum, ustabilizować poziomy i dopiero wtedy podać dalej do audio, dekodera lub mikrokontrolera. Właśnie tym zajmuje się demodulator FM: zamienia zmiany częstotliwości na czytelny sygnał bazowy. Poniżej pokazuję, jak taki układ działa, jakie są jego najważniejsze odmiany i gdzie w praktyce decyduje o jakości odbioru.
Najkrócej: FM odzyskuje informację z odchyleń częstotliwości
- Informacja w FM jest zakodowana w chwilowych zmianach częstotliwości, nie amplitudy.
- Przed demodulacją zwykle stosuje się limiter i filtr pośredniej częstotliwości, bo bez nich rośnie wpływ szumu.
- Najczęściej spotkasz detektor kwadraturowy, dyskryminator, detektor stosunkowy oraz układ PLL lub DSP.
- W Polsce i w Europie ważny jest de-emphasis 50 µs; w torach amerykańskich częściej 75 µs.
- Najwięcej problemów powodują: zły dobór pasma, brak poprawnego tłumienia amplitudy i rozjazd między nadajnikiem a odbiornikiem.
Co tak naprawdę robi układ demodulacji FM
Jeśli rozłożę taki tor na czynniki pierwsze, widzę prostą zasadę: nośna FM nie niesie informacji w tym, jak jest wysoka, tylko w tym, jak odchyla się częstotliwością od wartości środkowej. Zadanie odbiornika polega na zamianie tych odchyleń na napięcie, które później można zamienić na dźwięk, dane lub sygnał sterujący.
W praktyce działa to tak, że gdy częstotliwość chwilowa rośnie, napięcie wyjściowe detektora zmienia się w jedną stronę, a gdy maleje, w drugą. Dokładna polaryzacja zależy od topologii układu, ale idea jest zawsze ta sama: częstotliwość staje się napięciem. To właśnie odróżnia demodulację FM od AM, gdzie odzyskuje się przede wszystkim obwiednię sygnału.
Ja zwykle patrzę na ten blok nie jak na pojedynczy element, ale jak na punkt przejścia między światem RF a światem użytecznego sygnału. Za nim zaczyna się już odtwarzanie audio, dekodowanie ramek albo dalsza obróbka cyfrowa. Żeby zobaczyć, jak ten proces wygląda w praktyce, warto przejść przez niego krok po kroku.
Jak działa przetwarzanie sygnału krok po kroku
W klasycznym odbiorniku FM sam detektor nie pracuje w próżni. Poprzedzają go inne bloki, a każdy z nich usuwa inny problem. Gdy ten łańcuch jest dobrze złożony, demodulacja daje czysty i stabilny wynik; gdy coś jest źle dobrane, problemy pojawiają się jeszcze zanim sygnał dotrze do głośnika albo procesora.
- Selekcja pasma - tuner wybiera jedną stację i tłumi wszystko, co leży obok.
- Pośrednia częstotliwość - filtr IF porządkuje sygnał i ogranicza to, co może wejść do detektora.
- Limiter - usuwa wahania amplitudy, bo w FM nie one niosą informację, a są tylko źródłem szumu.
- Demodulacja - układ zamienia odchylenia częstotliwości na napięcie proporcjonalne do informacji.
- De-emfaza - po stronie odbiornika koryguje charakterystykę częstotliwościową; w Europie zwykle stosuje się 50 µs.
W odbiorze stereo dochodzi jeszcze warstwa multiplexu. Kanał mono mieści się w paśmie audio do około 15 kHz, pilot stereo ma 19 kHz, a różnicowy sygnał stereo jest przenoszony na podnośnej 38 kHz. Odbiornik musi więc nie tylko odzyskać dźwięk, ale też poprawnie rozpoznać obecność stereo i odtworzyć właściwą podnośną. Jeśli ten etap zawiedzie, radio potrafi grać, ale bez separacji kanałów albo z wyraźnie gorszą jakością.
Po takim spojrzeniu naturalnie pojawia się pytanie, który typ detektora sprawdza się najlepiej i dlaczego wciąż spotyka się kilka różnych rozwiązań.Które rozwiązania są dziś najpraktyczniejsze
W technice FM nie ma jednego „najlepszego” demodulatora. Są układy prostsze, tańsze, bardziej odporne na rozstrojenie i takie, które dają lepszą liniowość kosztem złożoności. Wybór zależy od tego, czy budujesz prosty odbiornik edukacyjny, klasyczny tuner audio, moduł do mikrokontrolera czy cyfrowy front-end w SDR.

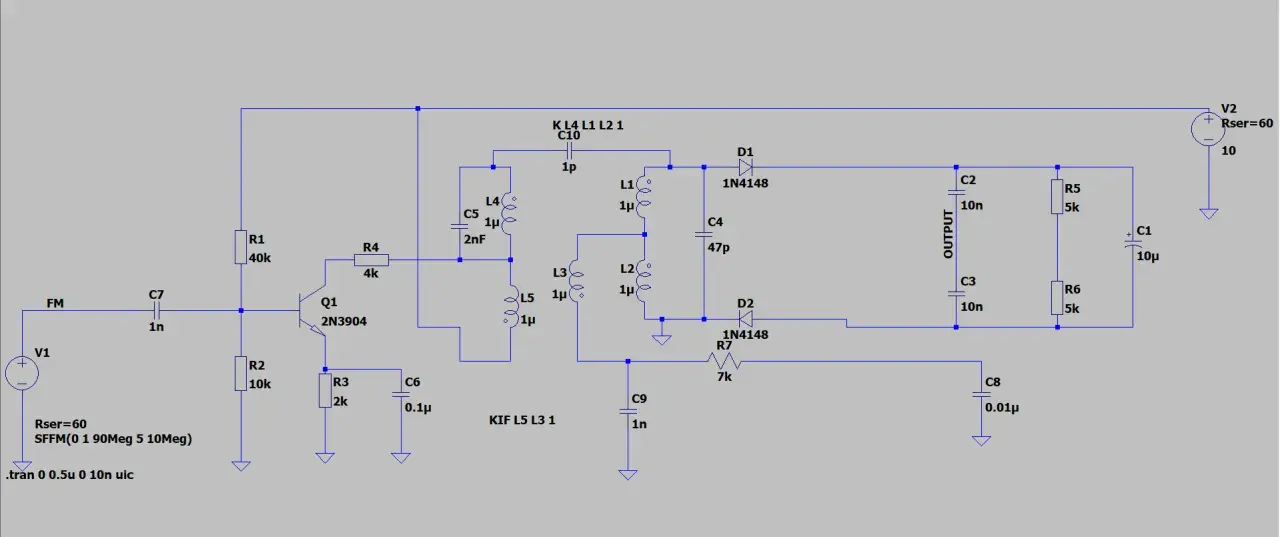

| Typ | Jak działa | Plusy | Ograniczenia | Gdzie spotykam go najczęściej |
|---|---|---|---|---|
| Detektor skośny | Wykorzystuje nachylenie charakterystyki obwodu rezonansowego. | Bardzo prosty, tani, dobry do nauki podstaw. | Słaba liniowość i duża wrażliwość na rozstrojenie. | Ćwiczenia, bardzo proste odbiorniki, demonstracje laboratoryjne. |
| Dyskryminator Foster-Seeley | Porównuje fazę i amplitudę w układzie transformatorowym. | Dobra czułość i niezła charakterystyka dla analogowego toru. | Wymaga dokładnego zestrojenia i zwykle limitera przed wejściem. | Klasyczne odbiorniki FM, starsza aparatura radiowa. |
| Detektor stosunkowy | Przekształca zmiany częstotliwości na zmiany napięcia, dobrze tłumiąc wpływ amplitudy. | Stabilniejszy przy zmianach poziomu sygnału, praktyczny w audio. | Wciąż wymaga poprawnego zestrojenia toru IF. | Odbiorniki radiowe średniej i wyższej klasy. |
| Detektor kwadraturowy | Wykorzystuje przesunięcie fazy o 90 stopni i porównanie dwóch składowych. | Mało elementów, dobre dopasowanie do układów scalonych. | Wrażliwy na parametry elementów tworzących przesunięcie fazowe. | Scalone tunery, moduły audio, część układów konsumenckich. |
| PLL lub demodulacja cyfrowa | Pętla synchronizacji albo przetwarzanie w DSP śledzi chwilową częstotliwość. | Dobra elastyczność, łatwa integracja z cyfrowym torem, wysoka powtarzalność. | Wymaga zasilania logiką, obliczeń i sensownego strojenia parametrów pętli. | SDR, nowoczesne układy scalone, systemy komunikacyjne. |
Jeśli miałbym wskazać trend praktyczny na dziś, powiedziałbym tak: w projektach edukacyjnych nadal warto znać analogowe detektory, ale w produkcyjnych odbiornikach bardzo często wygrywa PLL albo demodulacja cyfrowa. Dają lepszą integrację z resztą toru i mniejsze ryzyko „pływania” parametrów, choć za cenę większej złożoności. Z tego wynika już prosty wniosek: sam typ detektora to nie wszystko, bo w komunikacji liczy się też to, co dzieje się wokół niego.
Gdzie ten układ ma znaczenie w komunikacji i interfejsach
W kontekście komunikacji i interfejsów demodulator nie jest tylko „elementem radia”. To blok, który zamienia sygnał wysokoczęstotliwościowy na postać przyjazną dla kolejnych warstw systemu. Po jego stronie zaczynają działać wzmacniacze audio, kodeki, przetworniki ADC, mikrokontrolery, układy DSP albo logiczne dekodery ramek.
- Odbiorniki UKF - klasyczne radio analogowe, gdzie wyjściem jest tor audio.
- SDR - cyfrowe odbiorniki, w których demodulacja jest częścią przetwarzania I/Q.
- Łącza telemetryczne - proste systemy danych, gdzie FM daje odporność na zakłócenia amplitudy.
- Bezprzewodowe mikrofony i moduły audio - ważna jest niska latencja i stabilna jakość wyjścia.
- Interfejsy z mikrokontrolerami - sygnał po demodulacji trafia do ADC, UART, I2S albo kolejnego dekodera.
Tu szczególnie widać, dlaczego FM tak długo utrzymuje się w praktyce. Z jednej strony oferuje dobrą odporność na szum amplitudowy, z drugiej strony daje prosty sposób wyprowadzenia sygnału bazowego do dalszej obróbki. W polskich zastosowaniach broadcastowych dochodzi jeszcze kwestia standardów pasma UKF i de-emfazy, więc odbiornik zbudowany pod inny region potrafi działać, ale brzmieć wyraźnie gorzej. Według standardów ITU dla Europy przyjmuje się 50 µs, a w sprzęcie projektowanym pod USA częściej spotyka się 75 µs.
Skoro widać już, gdzie taki blok pracuje, sensownie jest sprawdzić, jak ocenić jego poprawność bez zgadywania i bez opierania się wyłącznie na wrażeniu „gra albo nie gra”.
Jak sprawdzić, czy tor działa poprawnie
W uruchamianiu FM najbardziej pomaga metodyka, nie intuicja. Gdy testuję taki układ, zaczynam od sygnału o znanych parametrach, bo wtedy od razu widzę, czy problem leży w samym detektorze, w filtracji, w limiterze czy może w de-emfazie. Najlepiej działa prosty, powtarzalny scenariusz.
- Podaj znany sygnał testowy - na przykład sinus 1 kHz z kontrolowaną dewiacją.
- Sprawdź tor przed demodulatorem - amplituda po limiterze powinna być stabilna.
- Oceń przebieg na wyjściu - powinien odpowiadać zmianom częstotliwości bez wyraźnego obcięcia.
- Zweryfikuj de-emfazę - w Europie źle dobrana stała czasowa szybko ujawnia się w wysokich tonach.
- Przetestuj słaby sygnał - wtedy najszybciej wychodzi threshold effect i nadmierny szum.
| Objaw | Najczęstsza przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Zniekształcone wysokie tony | Zła de-emfaza albo zbyt wąskie pasmo po demodulacji. | Stałą czasową RC i filtr wyjściowy. |
| Głośny szum przy słabym sygnale | Brak limitera lub wejście pracujące blisko progu działania. | Poziom RF, IF i czułość całego toru. |
| Stereo nie przełącza się poprawnie | Pilot 19 kHz jest zbyt słaby albo pętla nie łapie synchronizacji. | Obecność pilota, PLL i jakość sygnału MPX. |
| Pływający poziom wyjścia | Asymetria detektora albo przesunięcie punktu pracy. | Strojenie, bias i symetrię elementów. |
Na tym etapie zwykle wychodzi, że problem nie siedzi w samym pomyśle na demodulację, tylko w detalach toru. I właśnie te detale są źródłem większości błędów, o których warto powiedzieć wprost, zamiast zakładać, że FM „sam się obroni”.
Najczęstsze błędy i ograniczenia, o których łatwo zapomnieć
Najbardziej zdradliwy błąd polega na założeniu, że skoro FM jest odporniejsze od AM, to każdy tor radiowy będzie działał dobrze bez dopracowania. To nieprawda. FM rzeczywiście lepiej znosi zakłócenia amplitudowe, ale nie wybacza wszystkiego: rozstrojenia, złej filtracji, słabej separacji stereo czy niezgodnej de-emfazy.
- Zbyt szeroki lub zbyt wąski filtr IF - wpływa na zniekształcenia i selektywność.
- Brak limitera - szum amplitudowy zaczyna przenikać do wyjścia.
- Niepasująca de-emfaza - sprzęt brzmi zbyt jasno albo zbyt matowo.
- Złe zestrojenie detektora - charakterystyka nie jest liniowa w okolicach środka pasma.
- Ignorowanie efektu przechwycenia - silniejsza stacja potrafi całkowicie zdominować słabszą.
Do tego dochodzi jeszcze ograniczenie natury systemowej: przy bardzo słabym sygnale jakość spada gwałtownie, a w realnym eterze multipath potrafi dać się we znaki bardziej niż sama teoria. Przy odbiorze stereo sytuacja jest jeszcze bardziej czuła, bo potrzebujesz nie tylko poprawnej demodulacji, ale też stabilnego odzyskania pilota i podnośnej 38 kHz. W praktyce właśnie tu najłatwiej odróżnić układ, który „coś odbiera”, od układu, który odbiera dobrze.
Po takim przeglądzie najważniejszy wniosek jest prosty: skuteczny odbiór FM nie zależy od jednego magicznego elementu, tylko od sensownego łańcucha bloków, od front-endu aż po końcowe filtrowanie. Jeśli ten łańcuch jest spójny, demodulator robi swoją robotę bez fajerwerków, ale też bez zbędnych problemów.
Co warto zapamiętać, gdy budujesz własny tor FM
Jeśli mam doradzić jedną rzecz praktycznie, to tę: najpierw ustal wymagania całego toru, a dopiero potem wybierz typ detektora. W prostym projekcie edukacyjnym wystarczy klasyczny układ analogowy, ale gdy celem jest stabilność, łatwa integracja z cyfrową obróbką i powtarzalność parametrów, lepiej od razu myśleć o PLL lub demodulacji w DSP.
Największą różnicę robi nie sam wybór nazwy układu, tylko jakość całego łańcucha: filtr IF, limiter, zgodna de-emfaza, właściwe strojenie i sensowne prowadzenie masy. To właśnie te elementy decydują, czy układ będzie tylko działał, czy rzeczywiście będzie brzmiał i zachowywał się jak dobrze zaprojektowany tor komunikacyjny.
