Zasilanie w USB-C nie działa na zasadzie „plus i minus w jednym gnieździe”, tylko jako połączenie toru mocy i warstwy komunikacyjnej. W praktyce o tym, ile energii popłynie, decydują jednocześnie piny VBUS i GND, linie CC oraz to, czy kabel i urządzenie dogadują się przez USB Power Delivery. Poniżej rozkładam ten temat tak, jak podchodzę do niego przy diagnozie sprzętu i przy projektowaniu elektroniki.
Najważniejsze fakty o zasilaniu w USB-C
- VBUS i GND przenoszą właściwą moc, a nie pojedynczy „pin zasilania”. W USB-C są one zdublowane, żeby obsłużyć większy prąd i odwracalną wtyczkę.
- CC1/CC2 nie służą do zasilania urządzenia. To kanał negocjacji, wykrywania orientacji i ustalania ról Source/Sink.
- VCONN zasila elektronikę kabla, na przykład e-marker, ale nie jest linią ładowania dla odbiornika końcowego.
- Kabel 3 A to nie to samo co kabel 5 A. Przy wyższych mocach trzeba sprawdzić zarówno ładowarkę, jak i oznaczenie przewodu.
- W USB-C zasilanie i komunikacja są ze sobą sprzężone. Bez negocjacji po CC port często ogranicza się do podstawowego poziomu mocy.
Jak naprawdę wygląda układ pinów zasilania

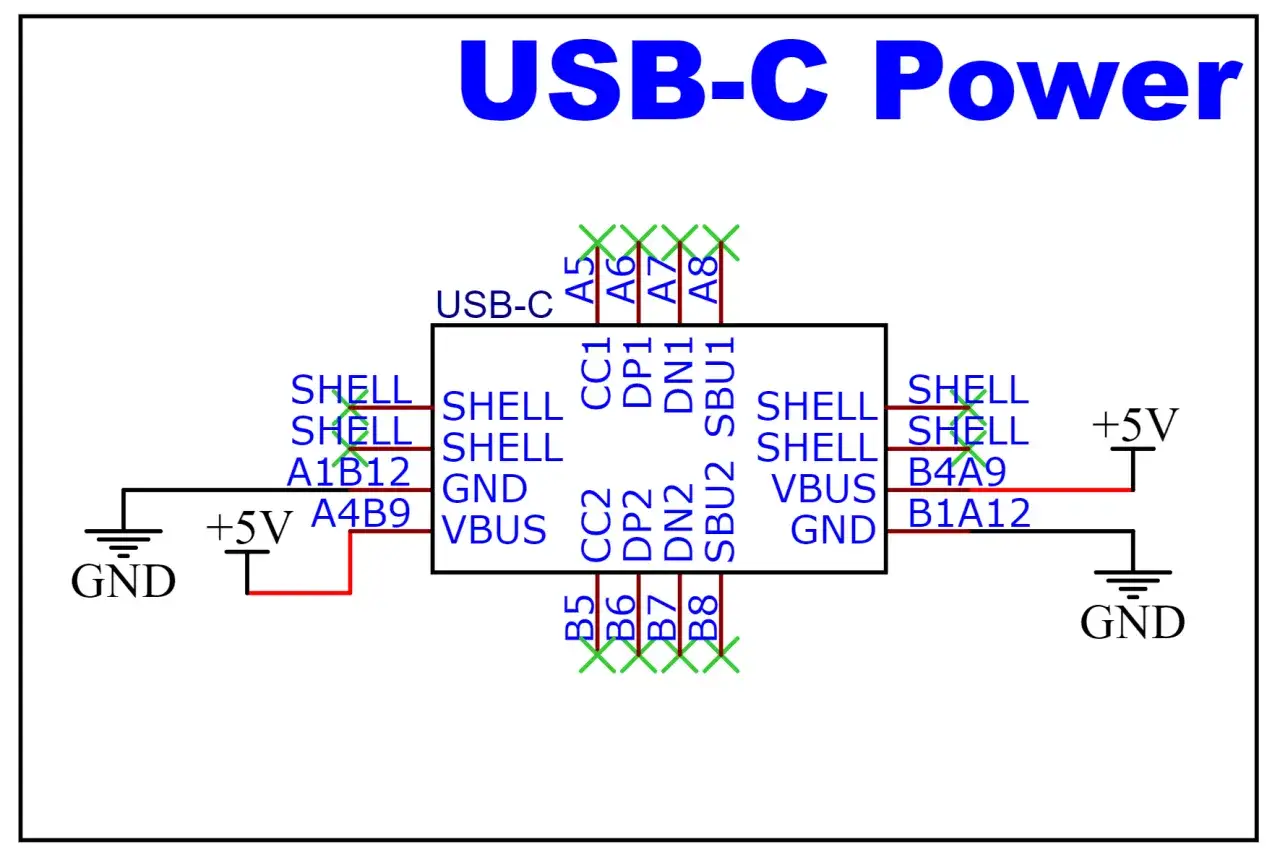

W pełnym złączu USB-C mamy 24 styki, ale z perspektywy zasilania liczą się przede wszystkim cztery piny VBUS i cztery piny GND. To nie jest przypadek konstrukcyjny, tylko sposób na obniżenie oporu, rozproszenie prądu i zachowanie niezawodności przy odwracalnym wkładaniu wtyczki.
Ja patrzę na to tak: USB-C nie ma jednego „pinu zasilania”, tylko szynę zasilającą rozbitą na kilka kontaktów. Dzięki temu port może bezpieczniej przenosić wyższe obciążenie niż starsze, prostsze złącza.
| Grupa styków | Funkcja | Rola w zasilaniu | Co z tego wynika |
|---|---|---|---|
| VBUS (A4, A9, B4, B9) | Dodatnie zasilanie magistrali | Główny tor mocy | Prąd rozkłada się na kilka kontaktów, więc spada nagrzewanie i spadki napięcia |
| GND (A1, A12, B1, B12) | Powrót prądu | Główny tor powrotny | Masę trzeba prowadzić równie starannie jak VBUS, bo to część tego samego obwodu |
| CC1 / CC2 | Konfiguracja i wykrywanie połączenia | Nie przenoszą mocy do urządzenia | Na nich zapada decyzja o orientacji, roli portu i dozwolonym prądzie |
| VCONN | Zasilanie elektroniki kabla | Pomocniczy tor zasilania | Potrzebny przy aktywnych kablach i e-markerach, ale nie służy do ładowania odbiornika |
| SBU1 / SBU2 | Linie pomocnicze | Nie są liniami zasilającymi | Wykorzystuje się je w niektórych trybach alternatywnych, nie do zwykłego ładowania |
To rozróżnienie jest ważne, bo wiele osób patrzy na USB-C jak na „ładne gniazdo do prądu”, a tymczasem to interfejs, który równocześnie negocjuje rolę portów i parametry zasilania. Kiedy to się zrozumie, łatwiej odczytać, dlaczego czasem ten sam kabel działa raz jak szybka ładowarka, a raz jak zwykłe 5 V.
Dlaczego CC decyduje, ile energii popłynie

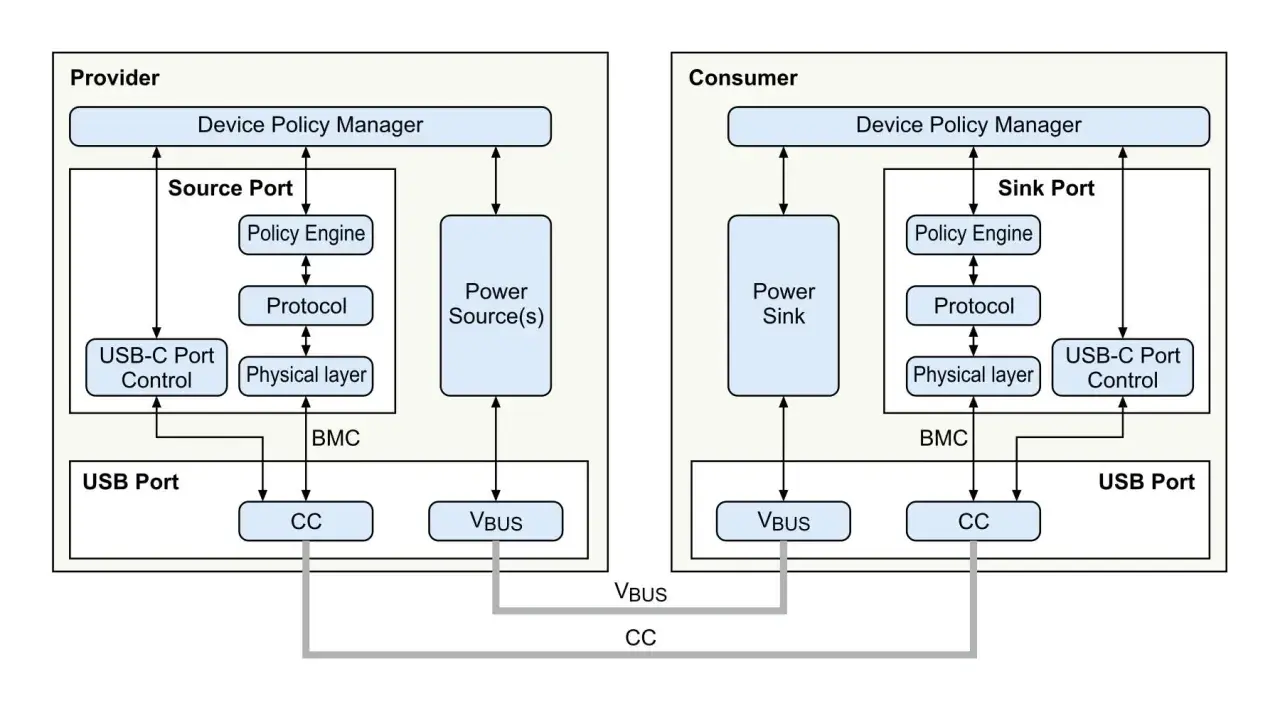

Linie CC1 i CC2 są sercem komunikacji w USB-C. To właśnie przez nie port wykrywa podłączenie, rozpoznaje orientację wtyczki, ustala role Source i Sink, a następnie negocjuje dostępny prąd i napięcie. Bez tej warstwy nie ma bezpiecznego „zgadywania”, ile można podać na VBUS.
W praktyce działa to tak: źródło zasilania ogłasza swoje możliwości, a odbiornik informuje, czego potrzebuje. Przy USB Power Delivery dochodzi do pełnej negocjacji profilu mocy, więc zasilacz nie podaje od razu maksymalnych parametrów na ślepo. To właśnie odróżnia USB-C od prostego gniazda DC.
- Source to port, który dostarcza energię, na przykład ładowarka, monitor albo stacja dokująca.
- Sink to urządzenie pobierające energię, na przykład telefon, tablet albo laptop.
- DRP może działać jako jedno i drugie, więc w zależności od sytuacji zmienia rolę.
Warto też pamiętać o VCONN. To dodatkowe zasilanie dla kabla lub e-markera, podawane przez „wolny” pin CC po stronie receptora. Jeśli kabel jest aktywny albo ma elektronikę identyfikującą możliwości, VCONN staje się potrzebne, ale nie ma nic wspólnego z samym ładowaniem urządzenia końcowego.
Dla mnie to jest kluczowy moment całego tematu: w USB-C moc nie pojawia się „z rozpędu”, tylko po porozumieniu stron. A skoro tak, to naturalnym kolejnym pytaniem jest to, jakie poziomy mocy w ogóle da się uzyskać.
Jakie poziomy mocy są dziś realne
W aktualnych implementacjach USB-C i USB Power Delivery zakres mocy jest szeroki, ale nie każdy kabel i nie każde urządzenie obsłużą wszystko. W materiałach USB-IF znajdziesz dziś rozszerzenie do 240 W, a przy niższych poziomach najczęściej spotkasz proste przeliczenie: napięcie razy prąd.
| Poziom | Typowe parametry | Co to oznacza w praktyce |
|---|---|---|
| Podstawowe zasilanie | 5 V | Startowy poziom dla prostych akcesoriów i urządzeń o małym poborze |
| 60 W | 20 V / 3 A | Częsty limit dla mniejszych laptopów i sprzętu mobilnego |
| 100 W | 20 V / 5 A | Wymaga przewodu 5 A i poprawnej negocjacji PD |
| 140 W | 28 V / 5 A | Wchodzi już w wyższy segment zasilania dla wymagających notebooków |
| 180 W | 36 V / 5 A | Wymaga pełnej zgodności urządzenia, kabla i ładowarki |
| 240 W | 48 V / 5 A | Aktualny szczyt dla pełnofunkcyjnego USB-C z odpowiednim sprzętem EPR |
Najważniejszy praktyczny wniosek jest prosty: kabel 3 A nie jest kablem 5 A, nawet jeśli wtyk wygląda identycznie. Przy wyższych mocach liczy się nie tylko geometria złącza, ale też oznaczenie przewodu, elektronika identyfikacyjna i zgodność z całym łańcuchem zasilania. Jeśli któraś część układu nie zgadza się z profilem, moc zostanie ograniczona.
To też wyjaśnia, dlaczego ten sam port potrafi ładować telefon szybko, a laptop już niekoniecznie. Sama obecność USB-C nie mówi jeszcze nic o tym, czy port faktycznie obsługuje wyższe profile mocy. Po odpowiedniej stronie stoi zatem kolejna warstwa: projektowanie toru zasilania w urządzeniu.
Jak projektować tor zasilania w urządzeniu
Przy projektowaniu PCB traktuję USB-C jak układ zasilania z warstwą komunikacyjną, a nie zwykłe złącze mechaniczne. To podejście oszczędza czas, bo od razu wymusza poprawne łączenie VBUS, masy, linii CC i zabezpieczeń.
Jeśli urządzenie ma być czymś więcej niż prostym odbiornikiem 5 V, potrzebujesz port controller albo układu PD, który ogarnie role, negocjację i ochronę. Bez tego port może działać tylko w podstawowym trybie albo zachowywać się nieprzewidywalnie przy niekompatybilnym kablu.
- Łącz wszystkie piny VBUS razem możliwie blisko złącza, żeby rozłożyć prąd i ograniczyć spadki napięcia.
- Łącz wszystkie piny GND razem szerokim polem masy, bo powrót prądu jest równie ważny jak sama linia zasilania.
- Nie używaj CC do przenoszenia mocy; to linia komunikacyjna, a nie dodatkowy tor zasilania.
- Zadbaj o ochronę ESD i OVP na VBUS, CC, D+ i D-, bo USB-C trafia do sprzętu, który użytkownik wpina i wypina bardzo często.
- Sprawdź nagrzewanie złącza przy realnym obciążeniu, zwłaszcza gdy port ma pracować z 5 A.
- Uwzględnij orientację i role portu, zanim dobierzesz przetwornicę lub układ ładowania.
W projektach serwisowych widzę też jeden powtarzalny problem: samo złącze wygląda dobrze, ale ścieżki, przelotki i elementy ochronne są policzone pod zbyt mały prąd. Efekt bywa taki, że port „działa”, lecz po kilku minutach obciążenia zaczyna ograniczać moc albo wyraźnie się grzać. Kiedy już to rozumiesz, łatwiej też wychwycić błędy na etapie kabla i adaptera.
Najczęstsze błędy przy kablach, adapterach i naprawie
Najwięcej problemów nie bierze się z samego USB-C, tylko z założeń użytkownika. Fizycznie pasujący kabel nie musi mieć odpowiednich parametrów, a port z nowym złączem nie musi automatycznie obsługiwać wysokiej mocy.
| Błąd | Co się dzieje | Jak tego uniknąć |
|---|---|---|
| Kabel 3 A użyty do sprzętu wymagającego 100 W | Urządzenie dostaje niższy profil mocy albo ładuje się wolniej | Sprawdź oznaczenie kabla i wybierz wersję 5 A, jeśli sprzęt tego potrzebuje |
| Założenie, że każdy kabel USB-C ma pełne PD | Wtyczka pasuje, ale negocjacja mocy nie przechodzi tak, jak oczekujesz | Patrz na deklarację mocy, nie tylko na typ złącza |
| Mylenie VCONN z VBUS | Projekt lub diagnoza idą w złą stronę, bo zasilanie kabla myli się z zasilaniem urządzenia | Traktuj VCONN jako zasilanie elektroniki kabla, nie obciążenia końcowego |
| Brak kontroli linii CC | Port nie rozpoznaje właściwie orientacji albo ról zasilania | Najpierw sprawdź CC, dopiero potem VBUS |
| Podanie napięcia bez negocjacji | Ryzyko niezgodności, ograniczenia mocy albo uszkodzenia sprzętu | Użyj kontrolera USB-C/PD zamiast „gołego” podania zasilania |
Ja przy diagnostyce zaczynam zwykle od odpowiedzi na jedno pytanie: czy problem dotyczy toru mocy, czy komunikacji po CC. To proste rozróżnienie oszczędza mnóstwo czasu, bo bardzo często winny jest kabel, kontroler PD albo źle zrealizowana masa, a nie samo gniazdo. Z taką checklistą ostatnim krokiem zostaje już tylko szybka weryfikacja przed większym obciążeniem.
Co sprawdzam, zanim podłączę większe obciążenie do USB-C
- Oznaczenie mocy kabla powinno pasować do planowanego obciążenia, zwłaszcza przy 60 W, 100 W i wyżej.
- Zasilacz i urządzenie muszą obsługiwać ten sam profil USB PD, inaczej negocjacja zakończy się niższą mocą.
- Kabel 5 A powinien mieć e-marker, czyli układ opisujący jego możliwości.
- Złącze i PCB muszą odprowadzać ciepło, bo przy 5 A każdy dodatkowy miliom ma znaczenie.
- Port nie może być traktowany jak zwykłe gniazdo DC, jeśli ma pracować z wyższymi napięciami i dynamiczną zmianą ról.
W praktyce USB-C daje bardzo dobrą ergonomię, ale tylko wtedy, gdy rozumie się równocześnie warstwę mechaniczną, zasilającą i komunikacyjną. Jeśli pamiętasz, że VBUS i GND niosą moc, CC negocjuje warunki, a VCONN zasila elektronikę kabla, dużo łatwiej dobrać przewód, ocenić ładowarkę i uniknąć błędów, które w elektronice zwykle kończą się ograniczeniem mocy albo przegrzewaniem.
