USB-C wygląda niepozornie, ale pod jednym złączem kryje kilka równoległych funkcji: zasilanie, masę, dane USB 2.0, szybkie pary SuperSpeed, kanał konfiguracji i sygnały pomocnicze dla trybów alternatywnych. W praktyce od poprawnego odczytania pinów zależy, czy port tylko ładuje, czy też negocjuje wyższą moc, przenosi dane i obsługuje USB4 albo obraz z monitora. Poniżej rozkładam ten temat tak, jak patrzę na niego przy projektowaniu, diagnozie i doborze kabla.
Najważniejsze informacje o pinach USB-C
- Gniazdo USB-C ma 24 styki, ale nie wszystkie pracują w każdym scenariuszu.
- Linia CC odpowiada za wykrycie podłączenia, orientację wtyczki, role portów i negocjację prądu.
- VBUS i GND są zdublowane, żeby bezpiecznie przenosić prąd i poprawić niezawodność połączenia.
- D+ i D- obsługują USB 2.0, a osiem styków SuperSpeed służy do szybkich transmisji w USB 3.x, USB4 i części trybów alternatywnych.
- Nie każdy kabel USB-C ma pełne okablowanie, więc sam wygląd wtyczki nie mówi jeszcze, jakie funkcje faktycznie zadziałają.
- Sama kontrola ciągłości przewodów to za mało, jeśli chcesz ocenić poprawność działania portu pod obciążeniem i przy szybkich sygnałach.
Jak jest zbudowany układ styków w USB-C
Najprościej myśleć o USB-C jak o złączu symetrycznym, w którym część sygnałów została zdublowana po obu stronach, żeby wtyczka działała niezależnie od orientacji. To właśnie dlatego gniazdo ma 24 styki, a nie prosty, liniowy układ jak w starszych złączach. W aktualnym wydaniu specyfikacji USB-IF, Release 2.5, ta podstawowa logika pozostaje taka sama: mechanika jest wygodna, ale elektryka wymaga świadomego mapowania sygnałów.

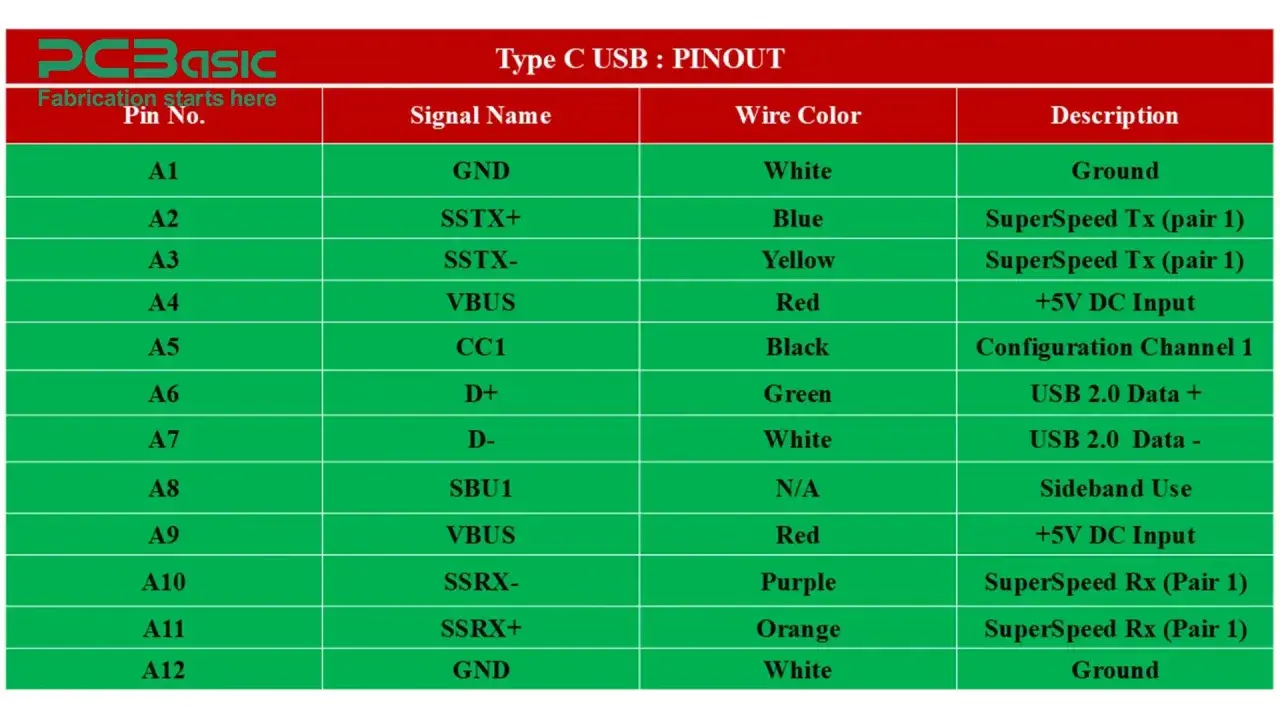

| Grupa styków | Piny | Rola | Co to oznacza w praktyce |
|---|---|---|---|
| Masa | A1, A12, B1, B12 | Powrót prądu i punkt odniesienia | Styków jest kilka, bo port ma przenosić większy prąd i zachować niski spadek napięcia |
| Zasilanie | A4, A9, B4, B9 | VBUS | Napięcie zasilające jest negocjowane i nie powinno być traktowane jako stałe w każdej konfiguracji |
| Dane USB 2.0 | A6, B6, A7, B7 | D+ i D- | To tor zgodności wstecznej, który działa nawet wtedy, gdy szybsze pary nie są używane |
| Konfiguracja | A5, B5 | CC1 i CC2 | Na tych pinach port rozpoznaje podłączenie, orientację i dostępny prąd |
| Sygnały pomocnicze | A8, B8 | SBU1 i SBU2 | Wchodzą w grę głównie przy trybach alternatywnych i wybranych zastosowaniach akcesoryjnych |
| Szybkie pary | A2, A3, B2, B3, A10, A11, B10, B11 | SuperSpeed | Używane przez USB 3.x, USB4 i część trybów alternatywnych, z przełączaniem zależnym od orientacji |
Najważniejsza pułapka jest taka, że tego złącza nie czyta się jak prostego mapowania 1:1. Część sygnałów jest logicznie sparowana, a kontroler po drugiej stronie dopiero decyduje, które tory mają pracować dla danej orientacji i danego trybu. Gdy ta mapa jest już jasna, łatwiej zrozumieć, dlaczego to właśnie CC steruje resztą układu.
Jak działają zasilanie, masa i linia CC
GND i VBUS są zdublowane nie po to, żeby ładnie wyglądały w schemacie, ale po to, żeby złącze było stabilne elektrycznie i mechanicznie. Przy małych obciążeniach da się przeoczyć znaczenie tego powielenia, lecz przy realnym prądzie robi się ono bardzo ważne: mniejsza rezystancja toru, lepszy rozkład obciążenia i mniejsze ryzyko przegrzewania kontaktu. Jeśli projekt ma obsługiwać wyższe moce, pojedynczy styk zasilania to po prostu za mało.
W praktyce linia CC robi więcej niż jakikolwiek inny pin w tym złączu. To przez nią port ogłasza swoją rolę, wykrywa drugą stronę i sygnalizuje dostępny prąd. Źródło wystawia Rp, odbiornik Rd, a aktywny pin CC mówi też, w jakiej orientacji została włożona wtyczka. Tą samą drogą idzie USB Power Delivery, czyli negocjacja zasilania prowadzona sygnałem BMC. Drugi, nieużywany pin CC może z kolei pełnić funkcję VCONN i zasilać aktywny kabel albo e-marker.
To właśnie dlatego USB-C nie jest tylko „ładnym gniazdem do ładowania”. W dobrze zaprojektowanym portie CC decyduje o tym, czy urządzenie dostanie podstawowy prąd, wyższy profil zasilania, czy pełną negocjację PD. Dla praktyka oznacza to jedną rzecz: jeśli port nie zachowuje się jak trzeba, w pierwszej kolejności sprawdzam CC, a dopiero potem resztę toru. Dalej wchodzą już dane, więc pora na ich podział.
Które piny przenoszą dane i kiedy potrzebny jest pełny kabel
D+ i D- obsługują USB 2.0, więc nawet prosty kabel USB-C potrafi zapewnić podstawową łączność z urządzeniem, ładowanie i zgodność ze starszym światem USB. To jest najczęściej niedoceniany fakt: zewnętrznie wszystkie kable wyglądają podobnie, ale elektrycznie mogą różnić się bardzo mocno. Jeden zestaw przewodów wystarczy do telefonu i akcesoriów niskiej klasy, a inny będzie niezbędny do stacji dokującej, szybkiego dysku czy monitora.
Szybkie transmisje korzystają już z par SuperSpeed, czyli z ośmiu styków przeznaczonych do torów różnicowych. Ich użycie zależy od orientacji wtyczki, trybu pracy i obecności odpowiedniego przełączania na płycie. W praktyce oznacza to, że port USB-C bez układu przełączającego lub bez właściwie poprowadzonych linii może działać poprawnie tylko częściowo: ładować tak, ale już niekoniecznie przenosić szybkie dane. Właśnie dlatego w schematach często widać mux, retimer albo kontroler, który decyduje, która para pracuje w danym momencie.
SBU1 i SBU2 nie są drugim „USB”, tylko kanałem pomocniczym. Wchodzą w grę wtedy, gdy port obsługuje tryb alternatywny, audio accessory albo rozwiązania, które potrzebują bocznych sygnałów sterujących. Najczęstszy przykład to DisplayPort Alt Mode: sygnał obrazu nie leci wtedy przez D+ i D-, tylko przez odpowiednio przełączone tory wysokiej prędkości. Dlatego pełny kabel i pełny port to nie to samo, co zwykły przewód do ładowania.
| Typ kabla lub portu | Co zwykle obsługuje | Ograniczenia | Gdzie ma sens |
|---|---|---|---|
| Podstawowy USB-C | VBUS, GND, D+, D-, CC | Brak lub ograniczenie torów SuperSpeed | Ładowanie, akcesoria, podstawowa komunikacja USB 2.0 |
| Pełnofunkcyjny USB-C | Wszystkie grupy sygnałów, łącznie z SuperSpeed i SBU | Wymaga poprawnego przełączania i lepszej jakości sygnałowej | Docki, szybkie dyski, USB 3.x, USB4, obrazy z monitorów |
| Kabel aktywny lub oznaczony elektronicznie | Pełny zestaw + identyfikacja kabla | Wymaga zgodności z rolą kabla i zasilania VCONN | Dłuższe połączenia, wyższe moce, bardziej wymagające scenariusze |
To prowadzi prosto do kolejnego wniosku: skoro samo złącze może pracować w wielu trybach, to musimy pilnować nie tylko pinów, ale też całej logiki negocjacji połączenia.
Dlaczego orientacja wtyczki nie psuje transmisji
Odwracalność USB-C nie jest magiczna. Działa dlatego, że kontroler najpierw wykrywa połączenie przez CC, a potem dopiero ustawia właściwą ścieżkę sygnałową. Dla danych USB 2.0 sprawa jest prosta, bo D+ i D- pozostają w swojej klasie funkcjonalnej. Przy szybkich torach trzeba już zrobić więcej: przełączyć pary, zachować integralność sygnału i dopasować routing do tego, która strona wtyczki została wpięta.
Ja patrzę na to tak: odwracalność to wygoda użytkownika, ale dla elektroniki oznacza dodatkową warstwę decyzji. W praktyce potrzebny jest albo odpowiednio zaprojektowany układ przełączający, albo taka topologia płytki, która świadomie uwzględnia dwie możliwe orientacje. Jeśli tego zabraknie, port może działać „na oko” poprawnie, a potem zawieszać się przy szybkiej transmisji, monitorze albo większym obciążeniu.
Właśnie dlatego USB-C stało się złączem uniwersalnym, ale nie uproszczonym. W środku jest więcej logiki niż w starszych standardach, a użytkownik widzi tylko jeden, symetryczny port. To wygodne, dopóki pamiętamy, że pod spodem wciąż pracuje dość złożony układ elektryczny.
Najczęstsze błędy przy projektowaniu i naprawie
Najwięcej problemów widzę tam, gdzie ktoś traktuje USB-C jak zwykły mechaniczny konektor, a nie pełny interfejs komunikacyjny i zasilający. Sama zgodność wymiarowa nic nie daje, jeśli tor elektryczny został uproszczony za mocno albo jeśli projekt zakłada, że wszystkie kable działają tak samo. To właśnie w takich miejscach pojawiają się zaskakujące usterki: port ładuje, ale nie transferuje danych, działa tylko w jednej orientacji albo nagrzewa się pod obciążeniem.
| Błąd | Skutek | Lepsze podejście |
|---|---|---|
| Brak poprawnej obsługi CC | Port nie wykrywa podłączenia albo zgłasza zły poziom prądu | Sprawdzać Rp, Rd i zachowanie obu linii CC w realnym scenariuszu |
| Ominięcie przełączania orientacji dla SuperSpeed | Transmisja działa tylko w jednej pozycji wtyczki albo wcale | Projektować tor z uwzględnieniem muxa, retimera lub właściwego routingu |
| Zbyt oszczędne podejście do VBUS i GND | Spadki napięcia, grzanie styków, niestabilna praca pod obciążeniem | Wykorzystywać pełny zestaw styków zasilania i dbać o ścieżki prądowe |
| Założenie, że każdy kabel USB-C ma pełne okablowanie | Brak szybkich danych, brak obrazu, czasem tylko ładowanie | Rozróżniać kabel do ładowania, kabel pełnofunkcyjny i kabel aktywny |
| Ignorowanie wymagań mocy | Brak pełnej mocy albo niezgodność z profilem PD | Weryfikować kabel, kontroler i obsługę VCONN oraz PD, zwłaszcza przy większych mocach |
Jeśli miałbym wskazać jeden praktyczny nawyk, to byłoby nim sprawdzanie dokumentacji kabla i portu przed lutowaniem czegokolwiek. W USB-C bardzo łatwo pomylić złącze, które pasuje, z takim, które faktycznie obsłuży dany tryb pracy. I właśnie tu zaczyna się sensowne debugowanie.
Jak czytam pinout USB-C w praktyce podczas diagnozy
Gdy port nie działa, nie zaczynam od najtrudniejszego scenariusza. Najpierw sprawdzam najprostsze rzeczy: ciągłość GND, obecność VBUS i podstawową reakcję na podłączenie kabla. Dopiero potem przechodzę do CC, bo to on mówi mi, czy urządzenie w ogóle rozpoznało partnera po drugiej stronie i czy negocjacja zasilania ma szansę się udać.
- Sprawdzam GND i VBUS pod kątem ciągłości oraz spadku napięcia pod obciążeniem.
- Weryfikuję CC1 i CC2, żeby upewnić się, że port wykrywa podłączenie i prawidłowo rozpoznaje orientację wtyczki.
- Testuję D+ i D-, jeśli problem dotyczy tylko podstawowej komunikacji USB 2.0.
- Jeśli urządzenie ma działać w USB 3.x, USB4 lub z monitorem, sprawdzam też przełączanie par SuperSpeed i obecność odpowiedniego muxa.
- Przy wyższych mocach robię test pod realnym obciążeniem, bo sam multimetr nie pokaże wszystkich problemów z negocjacją i stratami.
Największy błąd diagnostyczny to uznanie, że test ciągłości rozstrzyga wszystko. On potwierdza jedynie, że przewód nie jest przerwany. Nie mówi jeszcze nic o jakości sygnału, negocjacji mocy, działaniu VCONN ani o tym, czy szybkie pary zostały przełączone we właściwy sposób. Jeśli port ładuje, ale nie ma danych, problem bardzo często siedzi właśnie w CC, w orientacji albo w torze SuperSpeed.
Co naprawdę decyduje o tym, czy USB-C działa tak jak trzeba
Jeśli mam sprowadzić temat do jednej zasady, to brzmi ona tak: w USB-C najpierw działa logika konfiguracji, potem zasilanie, a dopiero na końcu pełna prędkość danych. Złącze jest wygodne, bo łączy wiele funkcji w jednym formacie, ale ta wygoda ma swoją cenę po stronie projektu i testów. W praktyce warto myśleć o nim jak o małym systemie, a nie o samym gnieździe.
Dlatego przy doborze kabla, projektowaniu płytki albo naprawie portu zawsze patrzę szerzej niż na sam opis „USB-C”. Liczy się, które piny są faktycznie użyte, czy działa CC, czy kabel jest pełnofunkcyjny i czy układ potrafi obsłużyć właściwy tryb pracy bez skrótu myślowego. Dopiero wtedy to złącze pokazuje, po co zostało zaprojektowane: ma być małe, odwracalne i mocne funkcjonalnie, ale tylko wtedy, gdy reszta układu dotrzymuje mu kroku.
