Zigbee zasięg nie jest jedną, stałą wartością z pudełka. W praktyce zależy od pasma 2,4 GHz, jakości anten, liczby ścian i tego, czy sieć pracuje jako mesh. Poniżej rozkładam ten temat na konkretne warunki: jakie odległości są realne, co najczęściej psuje łączność i jak zaprojektować instalację, żeby działała stabilnie w domu albo w małej automatyce.
Najważniejsze fakty, które warto mieć pod ręką
- Zigbee pracuje głównie w paśmie 2,4 GHz i zwykle korzysta z przepływności 250 kb/s.
- O praktycznym zasięgu decyduje nie tylko radio, ale też ściany, metal, obudowa i zakłócenia w otoczeniu.
- Największą różnicę robi topologia mesh, bo routery mogą przekazywać pakiety dalej.
- W dobrze zaprojektowanej sieci lepszy efekt daje kilka sensownie rozmieszczonych routerów niż samo zwiększanie mocy nadajnika.
- W instalacjach domowych i biurowych warto testować zasięg w docelowej obudowie, a nie tylko na stole laboratoryjnym.
Od czego naprawdę zależy zasięg Zigbee
Dokumentacja Silicon Labs zwraca uwagę na budżet łącza, czyli sumę mocy nadawania, czułości odbiornika, strat antenowych, tłumienia przeszkód i zakłóceń. To ważne, bo dwa urządzenia o podobnym opisie katalogowym mogą zachowywać się zupełnie inaczej po zamknięciu w obudowie albo przeniesieniu za żelbetową ścianę. Sama liczba metrów nie mówi więc prawie nic, dopóki nie znamy warunków, w których sieć ma pracować.
Warto też pamiętać, że Zigbee opiera się na IEEE 802.15.4. To oznacza niewielką przepływność, ale też rozsądny pobór energii i dobre dopasowanie do czujników, przełączników oraz oświetlenia. Zasięg w takim układzie nie jest celem samym w sobie - ma wystarczyć, by dane przechodziły stabilnie przy małym zużyciu baterii.
| Czynnik | Jak wpływa na połączenie | Co to oznacza w praktyce |
|---|---|---|
| Pasmo 2,4 GHz | Łatwe do wdrożenia, ale gorzej przenika przez przeszkody niż niższe pasma | Nie zakładam, że sygnał przejdzie przez kilka grubych ścian bez strat |
| Moc nadajnika i czułość odbiornika | Budują zapas sygnału, czyli margines na straty | Sprzęt z lepszą anteną i czułością zwykle działa stabilniej w trudnym otoczeniu |
| Obudowa i montaż | Metal, gęsta elektronika i zamknięta szafka potrafią mocno tłumić sygnał | Bramka w metalowej wnęce to proszenie się o problemy |
| Zakłócenia w 2,4 GHz | Wi-Fi, Bluetooth i inne źródła ruchu zwiększają liczbę retransmisji | To, co wygląda na słaby zasięg, bywa po prostu przeciążonym kanałem |
| Liczba skoków | Jeden odcinek może być krótki, ale cała sieć może obejmować większy obszar | Planowanie trzeba oprzeć na topologii, nie tylko na odległości między dwoma punktami |
Gdy rozdzielam te elementy, zwykle wychodzi jasny wniosek: o praktycznym zasięgu decyduje nie tylko radio, ale cała architektura sieci. I właśnie dlatego mesh w Zigbee ma tak duże znaczenie.

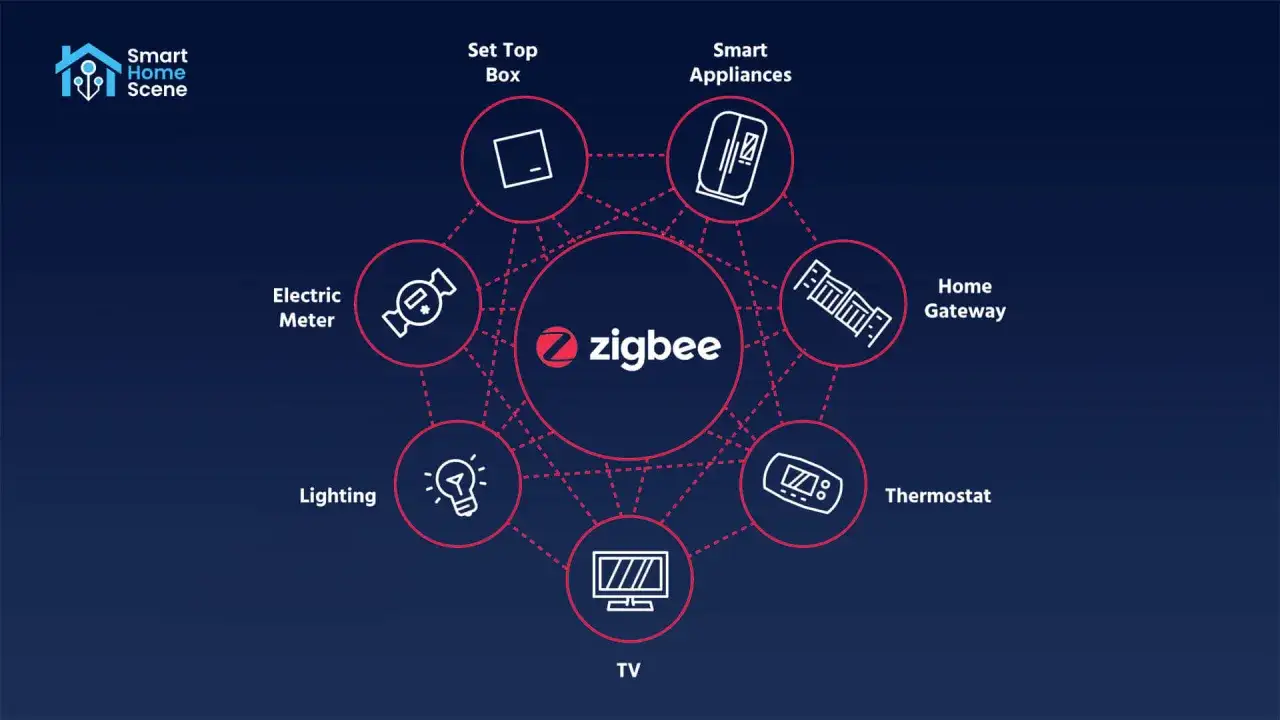

Dlaczego sieć mesh robi największą różnicę
W Zigbee pakiet nie musi iść bezpośrednio z punktu A do punktu B. Może przechodzić przez routery, które działają jak przekaźniki i przedłużają zasięg sieci. W praktyce daje to znacznie więcej niż samo zwiększanie mocy nadajnika, bo problemem rzadko jest jeden dystans, a częściej zestaw małych strat po drodze.
- Koordynator tworzy sieć i zwykle pełni rolę bramki do systemu nadrzędnego.
- Router przekazuje pakiety dalej i jest podstawowym narzędziem do rozszerzania zasięgu.
- Urządzenie końcowe oszczędza energię, ale zazwyczaj nie powinno pełnić roli repeatera.
To ważne rozróżnienie, bo urządzenie bateryjne może być odległe od bramki, a mimo to działać stabilnie, jeśli ma po drodze sensowną ścieżkę przez routery. W praktyce nie opieram sieci na czujnikach z baterią - takie podejście szybko kończy się niestabilnością. Stabilność daje zasilany z sieci router, a nie sam większy napis na opakowaniu.
Wniosek jest prosty: jeśli chcesz realnie zwiększyć zasięg, myśl o rozmieszczeniu węzłów, nie o jednym mocniejszym module. To prowadzi do pytania, jak te liczby wyglądają w mieszkaniu, domu i biurze.
Jak czytać zasięg w mieszkaniu, domu i biurze
W praktyce nie mierzę zasięgu Zigbee abstrakcyjnie, tylko w scenariuszach. Inaczej zachowuje się sieć w małym mieszkaniu, inaczej w domu z piętrami, a jeszcze inaczej w przestrzeni pełnej metalu i betonu. Texas Instruments podaje dla typowych aplikacji około 200 m w linii widzenia dla jednego skoku, ale traktuję to jako punkt odniesienia dla dobrych warunków i konkretnego sprzętu, nie jako obietnicę dla każdej instalacji.
| Scenariusz | Co zwykle działa | Na co uważać |
|---|---|---|
| Małe mieszkanie | Jeden koordynator ustawiony centralnie, czasem bez dodatkowych routerów | Szafki metalowe, grube ściany nośne i router Wi-Fi stojący obok bramki |
| Dom jednorodzinny | Router przy schodach albo na każdym piętrze, jeśli chcesz mieć spokój | Stropy żelbetowe i zamknięte drzwi, które potrafią urwać zasięg bardziej niż sam dystans |
| Biuro, warsztat, hala | Kilka stałych routerów rozmieszczonych w punktach pośrednich | Regały metalowe, rozdzielnice, szafy i duży ruch radiowy w 2,4 GHz |
Największy błąd polega na tym, że ktoś patrzy na odległość w metrach, a nie na przeszkody. Dwa pomieszczenia dalej mogą działać bez problemu, a jeden żelbetowy strop potrafi rozbić połączenie bardziej niż dłuższy, ale „czystszy” odcinek. Z tego powodu warto najpierw zrozumieć, co najbardziej tłumi sygnał.
Co najczęściej skraca zasięg
Jeżeli sieć działa gorzej niż zakładałem, szukam problemu w otoczeniu, a nie w samym protokole. Najczęściej winne są przeszkody konstrukcyjne, źle rozmieszczony koordynator albo zbyt mała liczba routerów. Dopiero później sprawdzam, czy sprzęt faktycznie ma wystarczający zapas radiowy.
| Problem | Jak się objawia | Co zwykle pomaga |
|---|---|---|
| Żelbet i metal | Pakiety gubią się po przejściu przez ścianę, szafkę lub rozdzielnicę | Przeniesienie urządzenia o 1-2 metry, wyjście z metalowej wnęki, dodanie routera po drugiej stronie przeszkody |
| Zbyt mało routerów | Sieć działa w jednym pokoju, ale zaczyna się rozsypywać dalej | Dodanie stałych punktów pośrednich zasilanych z sieci |
| Koordynator schowany w złym miejscu | Cały system ma martwe strefy mimo dobrych urządzeń | Ustawienie bramki wyżej, bardziej centralnie i z dala od dużych elementów metalowych |
| Duży ruch w 2,4 GHz | Łączność jest „na granicy”, pojawiają się opóźnienia i retransmisje | Sprawdzenie kanału, odsunięcie bramki od głośnego routera Wi-Fi i innych źródeł zakłóceń |
| Błędna rola urządzeń bateryjnych | Sieć jest planowana tak, jakby czujniki miały przekazywać sygnał dalej | Oparcie topologii na routerach, a nie na końcowych sensorach |
Tu zwykle wychodzi najwięcej rozczarowań: ludzie oczekują, że sam protokół „przebije” ścianę, a to fizyka dyktuje warunki. Dobra wiadomość jest taka, że w wielu przypadkach da się to naprawić bez wymiany całego systemu.
Jak poprawić zasięg bez wymiany całego systemu
Jeśli mam poprawić sieć, zaczynam od kilku prostych ruchów zamiast od zakupów. Najpierw ustawiam bramkę tam, gdzie ma najlepsze warunki propagacji, a dopiero potem dokładam kolejne elementy. Przy większych instalacjach patrzę też na RSSI, czyli siłę odebranego sygnału, oraz LQI, czyli jakość połączenia. Te dwie liczby mówią więcej niż ikonka zasięgu w aplikacji.
- Przenieś koordynator bliżej środka instalacji. Bramka w szafce, przy podłodze albo za metalową obudową to częsty błąd.
- Dodaj routery w punktach pośrednich. Korytarz, schody i środek piętra zwykle dają lepszy efekt niż końcówki pomieszczeń.
- Zostaw antenie przestrzeń. Moduł przyklejony do zasilacza, metalu albo przewodów zasilających traci więcej, niż się wydaje.
- Sprawdź otoczenie 2,4 GHz. Jeśli obok pracuje mocno obciążony router Wi-Fi, warto przetestować inny kanał i inne ustawienie bramki.
- Pozwól sieci odbudować trasy. Po dodaniu routerów urządzenia muszą nauczyć się nowych ścieżek, więc nie oceniam instalacji po pięciu minutach.
- Testuj w warunkach docelowych. Zamknięte drzwi, docelowa obudowa, metalowe szafki i obecność ludzi potrafią zmienić wynik bardziej niż test na biurku.
W praktyce te kroki rozwiązują większość problemów w domowej automatyce i prostych systemach przemysłowych. Jeśli jednak porównujesz kilka technologii, dobrze jest od razu zobaczyć, gdzie Zigbee naprawdę wygrywa, a gdzie nie ma sensu go forsować.
Zigbee, Wi-Fi, Bluetooth i Thread w perspektywie zasięgu
Gdy ktoś pyta mnie o zasięg, rzadko odpowiadam wyłącznie liczbą. Ważniejsze jest to, co sieć ma robić: czy ma obsługiwać czujniki i oświetlenie, czy przesyłać większe paczki danych, czy działać na baterii przez długi czas. W tym miejscu Zigbee ma bardzo mocną pozycję, ale nie jest jedynym sensownym wyborem.
| Technologia | Kiedy ma sens | Co z zasięgiem | Najważniejszy kompromis |
|---|---|---|---|
| Zigbee | Czujniki, przełączniki, oświetlenie, gęsta sieć urządzeń | Mesh pozwala rozszerzać pokrycie przez routery | Mała przepływność, ale bardzo dobry bilans energii |
| Wi-Fi | Kamery, urządzenia z większym transferem, prosty dostęp do infrastruktury IP | Zwykle dobre pokrycie jednego punktu dostępowego, ale gorsza praca na baterii | Wyższy pobór energii i większa „gadatliwość” sieci |
| Bluetooth LE | Bliskie połączenia, provisioning, akcesoria osobiste | Wystarcza do małych stref, ale nie do rozproszonej automatyki | Świetny do krótkich połączeń, słabszy jako sieć budynkowa |
| Thread | Nowocześniejsza sieć mesh, szczególnie tam, gdzie liczy się IP i ekosystem zgodny z tym podejściem | Podobna logika mesh, ale inny ekosystem i inna integracja | Nie rozwiązuje problemu zasięgu „sam z siebie”, tylko inaczej go organizuje |
Jeśli buduję sieć czujników i sterowania, Zigbee wygrywa tam, gdzie liczy się niski pobór energii i możliwość dokładania kolejnych węzłów bez przebudowy całej infrastruktury. Jeśli jednak priorytetem są kamery albo duży transfer danych, patrzę gdzie indziej. To dobrze prowadzi do ostatniej kwestii: jak zaplanować instalację, żeby nie wracać do tego samego problemu po montażu.
Jak zaplanować instalację, żeby zasięg nie rozjechał się po montażu
Przed montażem robię cztery rzeczy i to zwykle wystarcza, żeby uniknąć późniejszych nerwów. Po pierwsze, liczę routery, a nie metry. Po drugie, sprawdzam miejsca przy ścianach nośnych, stropach i szafkach metalowych. Po trzecie, zostawiam zapas na zakłócenia i przyszłe urządzenia. Po czwarte, testuję sieć po zamknięciu obudów i drzwi, bo dopiero wtedy widać prawdziwy wynik.
- Planuję każdy skok radiowy osobno, zamiast wierzyć w jedną „maksymalną odległość”.
- Zakładam, że każdy router ma sens tylko wtedy, gdy ma stałe zasilanie i dobrą lokalizację.
- Nie ufam samym kreskom w aplikacji, bo RSSI i LQI pokazują więcej niż prosty wskaźnik zasięgu.
- Traktuję metal, beton i duże urządzenia AGD jako realne elementy projektu, a nie drobny detal.
- Jeśli instalacja ma działać długo, sprawdzam ją również po zmianie układu mebli i po pojawieniu się nowych źródeł ruchu radiowego.
W praktyce najmocniejsza sieć Zigbee to nie ta z największą deklarowaną odległością, ale ta z najlepiej rozmieszczonymi routerami i sensownie zaplanowanym otoczeniem radiowym. Gdy uwzględnisz materiały budowlane, zakłócenia w 2,4 GHz i rolę urządzeń bateryjnych, zasięg przestaje być zagadką, a staje się parametrem, który po prostu da się dobrze zaprojektować.
