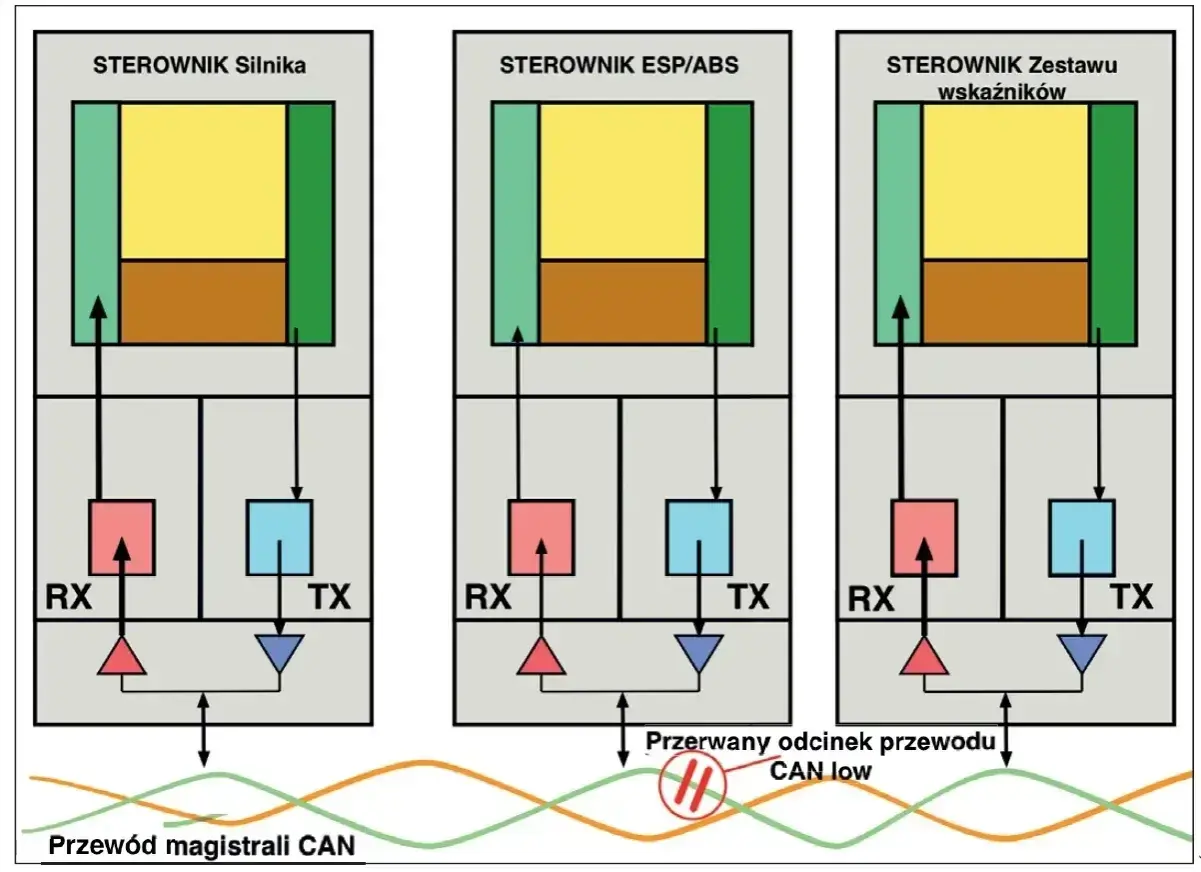

Schemat blokowy sterowników silnika, ESP/ABS i zestawu wskaźników połączonych magistralą CAN. Pokazuje przerwanie przewodu CAN low.

Magistrala CAN, często nazywana szyną CAN, to jeden z najważniejszych interfejsów komunikacyjnych w elektronice pojazdowej, robotyce i automatyce. W tym artykule wyjaśniam, jak działa ta komunikacja, dlaczego jest odporna na zakłócenia, czym różni się klasyczny CAN od CAN FD oraz jakie błędy najczęściej psują wdrożenie. Jeśli projektujesz system z wieloma modułami albo chcesz po prostu rozumieć, co dzieje się na poziomie sterowników i przewodów, to jest dobry punkt startu.

Najważniejsze informacje w skrócie

  • CAN to komunikacja oparta na wiadomościach, a nie na połączeniach punkt-punkt.
  • W sieci CAN nie ma jednego centralnego mistrza, bo wiele węzłów może nadawać, a o kolejności decyduje arbitraż.
  • Klasyczny CAN przesyła do 8 bajtów danych w ramce, a CAN FD zwiększa ten limit do 64 bajtów.
  • Warstwa fizyczna korzysta zwykle z dwóch przewodów różnicowych, czyli CANH i CANL.
  • W poprawnie zakończonej sieci z dwoma terminatorami 120 Ω pomiar między CANH i CANL zwykle daje około 60 Ω.
  • CAN świetnie sprawdza się tam, gdzie liczą się odporność na zakłócenia, przewidywalność i proste okablowanie.

Czym jest magistrala CAN i dlaczego wciąż się jej używa

CAN to standard komunikacji stworzonej po to, by wiele elektronicznych modułów mogło wymieniać krótkie, istotne informacje bez rozbudowanej wiązki przewodów. Zamiast prowadzić osobny kabel od każdego czujnika do każdego sterownika, łączy się je wspólną magistralą, a wiadomości trafiają do wszystkich węzłów jednocześnie. Każdy odbiornik decyduje potem, czy dana ramka jest dla niego ważna.

To rozwiązanie brzmi prosto, ale ma bardzo praktyczne skutki: mniej kabli, niższa masa instalacji, łatwiejsza diagnostyka i większa odporność na problemy typowe dla środowisk przemysłowych. Z mojego doświadczenia właśnie ta równowaga między prostotą a niezawodnością sprawia, że CAN nie zniknął mimo popularności Ethernetu czy interfejsów bezprzewodowych. W systemach sterowania nadal liczy się bowiem nie tylko przepustowość, ale też przewidywalne działanie w trudnych warunkach.

Warto też pamiętać, że CAN nie służy do przesyłania dużych bloków danych. Lepiej myśleć o nim jak o sprawnym kanale do komunikatów sterujących, statusów i pomiarów niż jak o magistrali do plików, obrazu czy audio. Właśnie dlatego tak dobrze pasuje do pojazdów, robotów i maszyn, w których wymiana informacji ma być krótka, częsta i odporna na zakłócenia. Żeby zobaczyć, skąd bierze się ta odporność, trzeba zejść poziom niżej i rozebrać komunikację na sygnał, ramkę oraz arbitraż.

Schemat magistrali CAN z węzłami 1 do N, liniami CAN-H (niebieska) i CAN-L (czerwona) oraz rezystorami 120Ω.

Jak działa komunikacja na dwóch przewodach

Fizycznie CAN opiera się zwykle na dwóch liniach: CANH i CANL. To sygnał różnicowy, więc odbiornik patrzy nie na pojedynczy przewód względem ziemi, tylko na różnicę między nimi. Taki układ dobrze tłumi zakłócenia, bo szum pojawiający się podobnie na obu żyłach jest w dużej mierze odrzucany przez odbiornik.

Ramka niesie komunikat, nie adres urządzenia

Najważniejsze w CAN jest to, że sieć działa na wiadomościach. Ramka zawiera identyfikator, który mówi, jak ważna jest dana informacja i kto powinien na nią zareagować. To nie jest adres jednego konkretnego urządzenia, tylko logiczna etykieta komunikatu. Dzięki temu jeden komunikat może jednocześnie zasilić kilka modułów, które potrzebują tej samej informacji.

W klasycznym CAN spotkasz identyfikator 11-bitowy, a w wersji rozszerzonej 29-bitowy. To pozwala opisać więcej typów wiadomości i lepiej uporządkować ruch na magistrali. Sama ramka danych w klasycznym CAN przenosi do 8 bajtów, więc projektant musi myśleć o tym, jak dzielić informacje na małe, sensowne porcje. To wymusza dyscyplinę, ale też uczy porządku w architekturze systemu.

Arbitraż rozstrzyga bez kolizji

CAN jest magistralą multi-master, czyli każdy węzeł może nadawać wtedy, gdy magistrala jest wolna. Jeśli dwa urządzenia zaczną nadawać jednocześnie, nie dochodzi do chaosu w stylu klasycznego „zderzenia” znanego z innych prostszych rozwiązań. Zamiast tego działa arbitraż bitowy: niższy identyfikator ma wyższy priorytet, a węzeł, który traci, milknie i próbuje ponownie później.

To bardzo elegancki mechanizm, bo priorytet komunikatu można ustawić już na etapie projektu. Krytyczne wiadomości, na przykład o stanie hamulców albo błędzie napędu, dostają najwyższy priorytet i przechodzą przed mniej ważnymi danymi, jak odczyt temperatury wnętrza. W praktyce pozwala to utrzymać porządek nawet wtedy, gdy na jednej magistrali pracuje kilkanaście albo kilkadziesiąt modułów.

Przeczytaj również: I2C vs SPI - Kiedy wybrać? Porównanie i praktyczne porady

Protokół pilnuje poprawności danych

CAN nie zakłada, że transmisja zawsze przebiegnie idealnie. Ramki są kontrolowane przez mechanizmy wykrywania błędów, a odbiorniki potrafią zgłaszać problemy i wymuszać retransmisję. Do tego dochodzą stany dominujące i recesywne, które ułatwiają logiczne rozróżnienie bitów oraz zwiększają odporność na zakłócenia. W praktyce oznacza to, że sieć jest bardziej samodzielna niż wiele prostszych interfejsów.

Warto zapamiętać jeszcze jedną rzecz: w typowym węźle CAN są trzy elementy, które warto odróżniać. Kontroler obsługuje logikę protokołu, transceiver zamienia sygnały logiczne na różnicowe, a sam mikrokontroler decyduje, co zrobić z odebraną informacją. To drobiazg pozornie techniczny, ale bardzo ważny przy diagnozowaniu awarii. Gdy już wiadomo, jak CAN pracuje od środka, łatwiej zrozumieć, dlaczego tak dobrze sprawdza się w konkretnych branżach.

Gdzie CAN daje największą przewagę

CAN nie wygrywa wszędzie. Wygrywa tam, gdzie system ma być odporny, przewidywalny i rozsądny kosztowo, a jednocześnie składa się z wielu rozproszonych modułów. Dlatego tak często spotyka się go w motoryzacji, automatyce i robotyce mobilnej.

Zastosowanie Dlaczego CAN pasuje Co zyskujesz
Samochody osobowe i użytkowe Wiele sterowników musi wymieniać krótkie komunikaty w czasie rzeczywistym. Mniej kabli, lepsza synchronizacja modułów, prostsza diagnostyka.
Roboty mobilne Napędy, czujniki i kontrolery często są od siebie oddalone i pracują w zakłóconym środowisku. Stabilna komunikacja przy umiarkowanej złożoności instalacji.
Automatyka przemysłowa Maszyny generują szumy elektryczne, drgania i zmienne obciążenia sieci. Odporność na zakłócenia i łatwiejsze utrzymanie systemu.
Maszyny rolnicze i budowlane Warunki pracy są ciężkie, a przewody muszą znosić wibracje i długie odcinki instalacji. Lepsza niezawodność niż w przypadku prostych połączeń punkt-punkt.
Diagnostyka i monitoring Potrzebny jest odczyt wielu parametrów bez ingerencji w każdy moduł osobno. Wgląd w stan systemu i możliwość szybkiej analizy błędów.

W robotyce często widzę jeszcze jedną zaletę: CAN dobrze skaluje się razem z projektem. Na początku masz kilka modułów, później dokładane są kolejne, a architektura dalej pozostaje czytelna. To ważne, bo w prototypach zbyt wiele osób wybiera interfejs „na szybko”, a dopiero po czasie okazuje się, że sieć nie ma już miejsca na rozwój. Kiedy rozumie się przewagi CAN, naturalnie pojawia się pytanie o jego odmiany i o to, co jest samą magistralą, a co już protokołem wyższego poziomu.

Czym różnią się CAN, CAN FD i protokoły wyższego poziomu

Tu najczęściej powstaje zamieszanie. Sama magistrala CAN to warstwa komunikacyjna, ale na niej mogą działać różne rozszerzenia i profile użycia. Z punktu widzenia projektanta to nie jest kosmetyka, tylko konkretna decyzja o przepustowości, kompatybilności i sposobie organizacji danych.

Termin Co oznacza Kiedy ma sens
CAN klasyczny Podstawowa wersja z ramką do 8 bajtów i prędkością warstwy fizycznej do 1 Mbit/s. Gdy przesyłasz krótkie komunikaty sterujące i zależy ci na kompatybilności ze starszym sprzętem.
CAN FD Rozszerzenie zwiększające efektywną przepustowość i długość pola danych do 64 bajtów. Gdy potrzeba więcej danych w jednej ramce, np. przy aktualizacjach, diagnostyce lub bardziej rozbudowanych systemach.
CANopen Protokół wyższego poziomu stosowany głównie w automatyce i urządzeniach przemysłowych. Gdy chcesz gotowego modelu danych, standaryzacji obiektów i łatwiejszej integracji urządzeń.
J1939 Profil komunikacyjny używany szeroko w pojazdach ciężkich i maszynach roboczych. Gdy projekt dotyczy ciężkiego transportu, maszyn lub telematyki flotowej.
OBD-II Standard diagnostyczny, który często korzysta z CAN jako transportu, ale nie jest samą magistralą. Gdy interesuje cię diagnostyka pojazdu i odczyt parametrów serwisowych.

Najpraktyczniejsza różnica między CAN klasycznym a CAN FD dotyczy nie tylko szybkości, ale też efektywności przesyłania większych porcji danych. W klasycznym CAN często trzeba dzielić informację na kilka ramek, co zwiększa narzut komunikacyjny. CAN FD rozwiązuje ten problem znacznie lepiej, bo pozwala upchnąć więcej danych w jednej wiadomości i poprawić wydajność całej sieci. Jednocześnie nie wszystko od razu staje się prostsze: trzeba pilnować zgodności kontrolerów, transceiverów i konfiguracji sieci. To prowadzi prosto do kwestii okablowania i diagnostyki, bo tam błędy są najdroższe.

Na co uważać przy okablowaniu i diagnostyce

Ja zwykle zaczynam od fizyki, nie od oprogramowania. W CAN bardzo wiele problemów wygląda jak błąd protokołu, a w rzeczywistości jest skutkiem złej terminacji, zbyt długich odgałęzień albo niezgodnej konfiguracji bitrate. To jeden z tych interfejsów, gdzie porządne przewody i poprawna topologia potrafią uratować cały projekt.

  1. Sprawdź terminację na obu końcach magistrali. Typowo stosuje się 120 Ω na każdym końcu, a przy pomiarze między CANH i CANL na wyłączonym układzie często wychodzi około 60 Ω.
  2. Upewnij się, że wszystkie węzły mają ten sam bitrate i zgodny punkt próbkowania.
  3. Skracaj odgałęzienia do minimum. Długie „stuby” są częstą przyczyną odbić i losowych błędów.
  4. Nie zakładaj, że sieć „sama się obroni”, jeśli warstwa fizyczna jest źle wykonana. CAN dobrze koryguje błędy, ale nie naprawi fatalnego okablowania.
  5. Sprawdzaj błędy ACK, CRC i liczniki błędów w kontrolerze. To najkrótsza droga do zrozumienia, czy problem jest w nadawaniu, odbiorze czy zakłóceniach.
Objaw Najczęstsza przyczyna Co sprawdzić najpierw
Brak komunikacji mimo poprawnego zasilania Brak terminacji albo zła topologia magistrali Pomiar rezystancji, obecność dwóch terminatorów, długość odgałęzień
Losowe błędy i retransmisje Zakłócenia, słaba masa lub zbyt długie przewody Połączenia masy, ekranowanie, przebieg wiązki, jakość transceivera
Część ramek nie dochodzi Różne konfiguracje bitrate lub niezgodne warianty CAN Ustawienia wszystkich węzłów, zgodność klasycznego CAN i CAN FD
Działa na stole, nie działa w maszynie Różnice potencjałów masy albo silne zakłócenia środowiskowe Referencję masy, prowadzenie przewodów i dobór transceivera

W praktyce najlepsza diagnostyka CAN to połączenie pomiarów elektrycznych i obserwacji ramek. Sam analizator protokołu nie wystarczy, jeśli sygnał jest zniekształcony, a sam multimetr też nie pokaże, czy sieć loguje błędy na poziomie ramek. Gdy te dwie perspektywy połączysz, problemy zwykle przestają wyglądać tajemniczo. Zostaje już tylko pytanie, kiedy CAN jest rzeczywiście najlepszym wyborem, a kiedy lepiej wybrać coś innego.

Kiedy CAN jest najlepszym wyborem, a kiedy lepiej szukać innej magistrali

CAN wybieram tam, gdzie potrzebuję niezawodnej komunikacji między wieloma węzłami, krótkich wiadomości i odporności na trudne warunki. Jeśli system ma działać w samochodzie, robocie mobilnym albo maszynie przemysłowej, to zwykle jest bardzo rozsądnym wyborem. Jeśli jednak chcesz przesyłać duże porcje danych, obrazy, logi albo strumienie wymagające wysokiej przepustowości, lepiej od razu spojrzeć w stronę Ethernetu albo innego interfejsu o większej wydajności.

  • Wybierz CAN, gdy liczy się deterministyczna komunikacja sterująca i odporność na zakłócenia.
  • Wybierz CAN FD, gdy klasyczny CAN jest już zbyt ciasny dla ilości danych w projekcie.
  • Wybierz UART, I2C lub SPI, gdy łączysz niewielką liczbę układów na krótkim dystansie i nie potrzebujesz sieci rozproszonej.
  • Wybierz Ethernet, gdy system ma przenosić więcej danych, korzystać z rozbudowanej diagnostyki albo łączyć się z infrastrukturą IT.

W mojej praktyce najlepiej działa proste pytanie: czy ten system ma wysyłać wiele małych komunikatów sterujących, czy raczej duże porcje danych? Jeśli odpowiedź brzmi „wiele małych komunikatów”, CAN jest bardzo mocnym kandydatem. Jeśli odpowiedź jest inna, nie warto wciskać go na siłę tylko dlatego, że jest znany i sprawdzony. Dobrze dobrany interfejs oszczędza później czas, kable i nerwy, a to w elektronice bywa ważniejsze niż sama elegancja rozwiązania.

FAQ - Najczęstsze pytania

Magistrala CAN (Controller Area Network) to standard komunikacji szeregowej, który umożliwia wielu modułom elektronicznym wymianę krótkich, istotnych informacji bez rozbudowanego okablowania. Jest szeroko stosowana w motoryzacji, robotyce i automatyce przemysłowej.
Odporność CAN wynika z zastosowania sygnału różnicowego na dwóch przewodach (CANH i CANL), co skutecznie tłumi szumy. Dodatkowo, protokół posiada mechanizmy wykrywania błędów, arbitraż bitowy i redundancję, które zwiększają niezawodność komunikacji w trudnych warunkach.
Klasyczny CAN przesyła do 8 bajtów danych w jednej ramce z prędkością do 1 Mbit/s. CAN FD (Flexible Data-Rate) zwiększa długość pola danych do 64 bajtów i efektywną przepustowość, co pozwala na przesyłanie większych porcji danych w jednej wiadomości, poprawiając wydajność sieci.
CAN jest idealny tam, gdzie potrzebna jest niezawodna, deterministyczna komunikacja sterująca między wieloma węzłami, odporna na zakłócenia. Doskonale sprawdza się w samochodach, robotach mobilnych, maszynach przemysłowych i rolniczych, gdzie liczy się stabilność i przewidywalność działania.
