Najważniejsze rzeczy, które warto wiedzieć na start
- Najczęściej używany jest moduł MFRC522 z komunikacją SPI; to najprostsza droga do uruchomienia projektu na Arduino Uno.
- Warstwa radiowa pracuje zwykle przy 13,56 MHz, a sam układ obsługuje popularne karty ISO/IEC 14443A oraz rodziny MIFARE i NTAG.
- Najwięcej problemów powodują złe poziomy napięć, zbyt długie przewody i pomyłki w pinach SS oraz RST.
- I2C lub UART pojawiają się w części nowszych bibliotek i innych frontendów, ale w tanich modułach RC522 nadal dominuje SPI.
- Jeśli projekt ma działać stabilnie, trzeba myśleć nie tylko o kodzie, ale też o antenie, zasilaniu i jakości połączeń.
Jak działa komunikacja między Arduino a kartą RFID
Ja zawsze rozdzielam ten temat na dwa kanały komunikacji. Pierwszy to łącze hosta między Arduino a czytnikiem, zwykle SPI, a drugi to łącze radiowe między czytnikiem a kartą lub brelokiem, pracujące przy 13,56 MHz. To rozróżnienie jest ważne, bo błąd na kablach objawia się tak samo jak problem z tagiem, ale naprawia się go zupełnie inaczej.
W praktyce czytnik wykonuje trzy zadania: inicjalizuje pole, rozpoznaje tag w zasięgu i zarządza protokołem, czyli antykolizją oraz ewentualną autoryzacją. Antykolizja to mechanizm, który pozwala odróżnić kilka kart znajdujących się blisko anteny; bez niej czytnik nie wiedziałby, z którym tagiem rozmawia. Dopiero później pojawia się odczyt UID albo zapisywanie bloków pamięci.
W dokumentacji MFRC522 widać jeszcze jedną rzecz, którą początkujący często pomijają: na stabilność pracy duży wpływ mają antena i zasilanie. To nie jest tylko kwestia kodu. Jeśli zasilanie siada albo antena ma słabe dopasowanie, cały projekt staje się losowy.
Skoro wiadomo już, co dzieje się po obu stronach łącza, można sensownie porównać same interfejsy.
Który interfejs wybrać do projektu z Arduino
W przypadku klasycznego modułu RC522 najczęściej wybieram SPI, bo to najbardziej przewidywalna i najlepiej opisana ścieżka. W praktyce biblioteki i płytki mogą też oferować I2C albo UART, ale nie zakładam tego z góry. Najpierw sprawdzam, co naprawdę wystawia dany moduł, a dopiero potem dobieram kod.
| Interfejs | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| SPI | Gdy używasz klasycznego modułu RC522 i chcesz szybko uruchomić projekt | Najpopularniejszy, szybki, dobrze opisany, prosty do debugowania | Wymaga kilku przewodów i poprawnych poziomów logicznych |
| I2C | Gdy konkretna biblioteka i płytka rzeczywiście to obsługują | Mniej linii, wygodne przy wielu urządzeniach na jednej magistrali | Nie jest typowy dla tanich modułów RC522 |
| UART | Gdy korzystasz z innego frontendu lub rozszerzonej biblioteki | Prosty model komunikacji, łatwy do zrozumienia i testowania | W klasycznym RC522 zwykle nie jest pierwszym wyborem |
Ja patrzę tu bardzo praktycznie: jeśli projekt ma działać na popularnym Arduino Uno, SPI daje najmniej niespodzianek. I2C lub UART traktuję jako opcję wtedy, gdy konkretny moduł lub biblioteka faktycznie je wystawia. W dokumentacji biblioteki MFRC522 dla Arduino nacisk jest właśnie na SPI, a rozszerzenia interfejsowe pojawiają się dopiero w nowszych wariantach rozwiązań.
Najbardziej praktyczne pytanie brzmi więc nie „który interfejs wygląda lepiej”, tylko „jak to spiąć bez niespodzianek”.

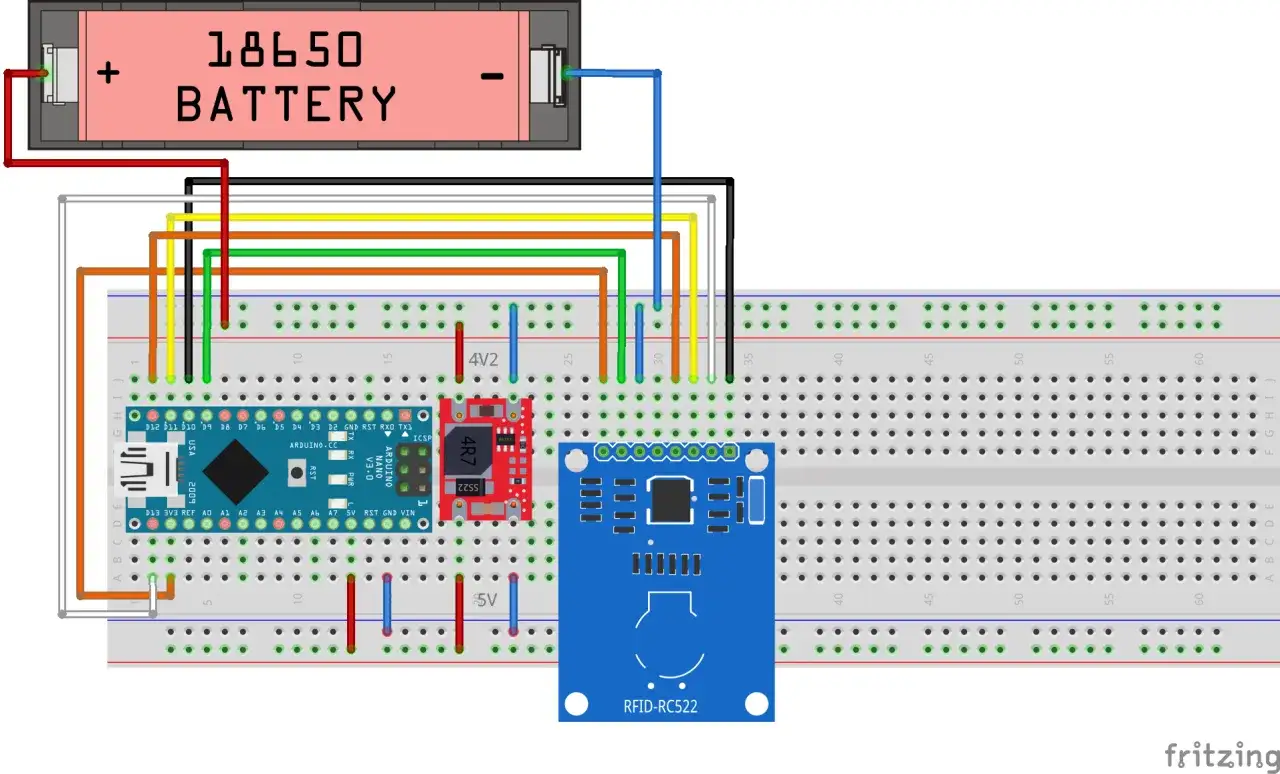

Jak poprawnie podłączyć czytnik do Arduino

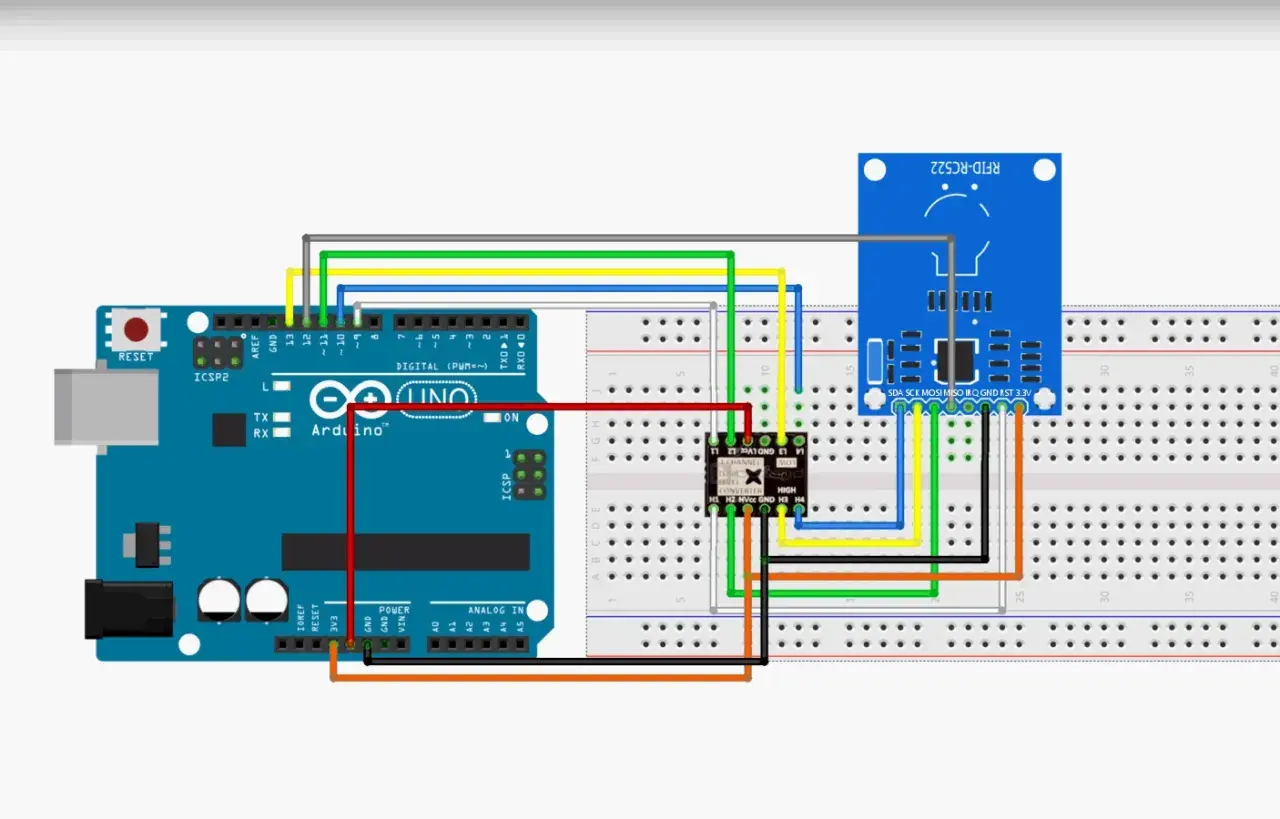

Przy podłączaniu RC522 zaczynam od jednej zasady: zasilanie i logika mają odpowiadać modułowi, a nie życzeniom kodu. Sam układ MFRC522 pracuje w zakresie 2,5-3,6 V, więc w praktyce celuję w 3,3 V i nie zakładam, że każda tania płytka breakout poradzi sobie z 5 V bez dodatkowej konwersji poziomów.
| Pin modułu MFRC522 | Arduino Uno | Uwagi |
|---|---|---|
| 3.3V | 3.3V | Nie 5 V, chyba że konkretna płytka ma potwierdzoną translację poziomów |
| GND | GND | Wspólna masa jest obowiązkowa |
| RST | D9 | Można zmienić w szkicu, ale musi zgadzać się z kodem |
| SDA / SS | D10 | Nazwa SDA bywa myląca, chodzi o slave select |
| MOSI | D11 | Dane z Arduino do czytnika |
| MISO | D12 | Dane z czytnika do Arduino |
| SCK | D13 | Zegar SPI |
| IRQ | niepodłączony | W prostych projektach zwykle nie jest potrzebny |
MOSI, MISO, SCK i SS to serce magistrali SPI. MOSI wysyła dane z Arduino do czytnika, MISO robi ruch w drugą stronę, SCK dostarcza taktowanie, a SS wybiera układ na magistrali. Jeśli na jednym Arduino pracuje kilka urządzeń SPI, każde musi mieć własny pin SS, inaczej odpowiedzi zaczną się mieszać.
Ja bardzo pilnuję też mechaniki: krótkie przewody, stabilne połączenia i możliwie mało „pająka” na płytce stykowej. W takich projektach breadboard potrafi zepsuć więcej niż sam kod. Jeśli czytnik działa niestabilnie, najpierw poprawiam połączenia, dopiero potem zaglądam do szkicu.
Po kablach przychodzi czas na to, co widać w monitorze szeregowym: kolejność odczytu, identyfikację tagu i zapis danych.
Jak wygląda odczyt i zapis w praktyce
W typowym projekcie sekwencja jest dość stała: inicjalizacja interfejsu, wykrycie karty, selekcja taga, ewentualna autoryzacja i dopiero odczyt lub zapis. Ten porządek ma znaczenie, bo każdy dodatkowy krok zwiększa opóźnienie i daje kolejne miejsce na błąd. Ja lubię zaczynać od najprostszego testu: odczyt UID jednego, sprawdzonego taga w małej odległości od anteny.
UID to identyfikator, nie hasło
UID bywa wygodny do szybkiej identyfikacji, ale nie traktuję go jako jedynego zabezpieczenia. To dobry punkt startu do testów i prostych demonstracji, jednak w kontroli dostępu warto dodać dodatkową logikę: listę uprawnień, kontrolę czasu, zapis zdarzeń albo drugi czynnik. Jeśli projekt ma chronić coś realnego, sama lista UID-ów to za mało.
Przeczytaj również: TDD co to? Time-Division Duplex - Przewodnik dla Inżynierów
Bloki i sektory zależą od typu taga
W kartach z rodziny MIFARE Classic dane są podzielone na sektory i bloki, a blok ma zwykle 16 bajtów. W tagach NTAG struktura wygląda inaczej, więc nie przenoszę bezmyślnie kodu między różnymi rodzinami kart. To jeden z tych szczegółów, które oszczędzają godzinę debugowania, a początkujący często zauważają je dopiero po kilku nieudanych próbach zapisu.
Ja bardzo często widzę ten sam błąd: ktoś zakłada, że „RFID” oznacza dowolną kartę, a potem dziwi się, że telefon, brelok i karta z innego zestawu zachowują się inaczej. W praktyce zgodność protokołu jest równie ważna jak sam czytnik. Jeśli tag nie jest obsługiwany przez daną rodzinę układu, kod nie pomoże.
Jeśli coś tu nie działa, nie zakładam od razu błędu w bibliotece. Najpierw sprawdzam warstwę fizyczną.
Co najczęściej psuje odczyt i jak to szybko sprawdzić
W projektach z RFID najwięcej problemów nie wynika z samego protokołu, tylko z zasilania, okablowania i złego doboru modułu. Ja zwykle zaczynam od objawów, a nie od zgadywania przyczyny. To skraca debugowanie i pozwala szybko odróżnić błąd sprzętowy od błędu w kodzie.
| Objaw | Najbardziej prawdopodobna przyczyna | Co zrobiłbym najpierw |
|---|---|---|
| Brak reakcji na kartę | Zły pin SS lub RST, brak 3,3 V, za duża odległość od anteny | Sprawdzam przewody, zasilanie i kolejność pinów |
| Działanie tylko czasami | Długie przewody, słaby zasilacz, płytka stykowa, zakłócenia | Skracam połączenia i testuję na stabilnym zasilaniu |
| Losowe wartości lub dziwne odpowiedzi | Słabe lutowanie, niestabilny moduł, zbyt szybka inicjalizacja | Sprawdzam lutowania i robię prosty test z opóźnieniem po starcie |
| Czytnik grzeje się albo resetuje | Praca na niewłaściwym napięciu lub przeciążenie linii | Natychmiast wracam do 3,3 V i weryfikuję zgodność modułu |
| Zapis nie działa, a odczyt tak | Brak autoryzacji, zły sektor lub tag tylko do odczytu | Sprawdzam typ karty i uprawnienia do zapisu |
Najbardziej zdradliwe są problemy, które wyglądają jak błąd programu, a są zwykłym problemem elektrycznym. Zbyt długie przewody potrafią popsuć SPI szybciej niż cokolwiek innego, a na tanich płytkach stykowych połączenia bywają po prostu niestabilne. Jeśli odczyt raz działa, a raz nie, nie zaczynam od przepisywania biblioteki.
Kiedy już wiem, jak diagnozować usterki, łatwiej zdecydować, czy w ogóle ten moduł jest właściwy do zadania.
Kiedy MFRC522 wystarcza, a kiedy lepiej wybrać inny czytnik
MFRC522 to świetny wybór na start, ale nie jest odpowiedzią na każdy projekt. Ja wybieram go wtedy, gdy potrzebuję prostego odczytu kart 13,56 MHz, niskiego kosztu wejścia i dobrze opisanej komunikacji przez SPI. Jeśli jednak projekt ma współpracować ze smartfonami, wymaga większej elastyczności NFC albo ma obsługiwać szerszy zestaw scenariuszy, sięgam po mocniejsze rozwiązanie.
| Rozwiązanie | Najlepsze zastosowanie | Mocne strony | Ograniczenia |
|---|---|---|---|
| MFRC522 | Proste projekty z kartami i brelokami 13,56 MHz | Tani, popularny, łatwy do uruchomienia, dobrze opisany | Niewielka elastyczność, mały zasięg, nie każda karta i nie każdy telefon |
| PN532 lub podobny frontend NFC | Projekty, w których liczy się większa zgodność z NFC i obsługa szerszych scenariuszy | Większa uniwersalność, lepszy wybór do pracy z telefonami i bardziej złożonymi przypadkami | Zwykle droższy i trochę cięższy w konfiguracji |
Jeśli mam dać jedną prostą rekomendację, brzmi ona tak: do nauki, prototypu i prostego systemu wejściowego wybieram MFRC522, a do bardziej „nfc-owego” świata patrzę na PN532 albo podobne frontendy. Różnica nie polega tylko na cenie, ale przede wszystkim na tym, jak szeroko można później rozwinąć projekt.
Niezależnie od wyboru, kilka prostych reguł sprawia, że projekt startuje szybciej i mniej boli przy debugowaniu.
Co zrobić, żeby projekt RFID działał stabilnie od pierwszego uruchomienia
Ja przy pierwszym uruchomieniu robię trzy rzeczy: sprawdzam zasilanie 3,3 V, potwierdzam piny SS i RST oraz testuję jeden, sprawdzony tag w niewielkiej odległości od anteny. Dopiero kiedy ten minimalny zestaw działa, dokładam logikę kontroli dostępu, rejestr zdarzeń albo integrację z siecią. To najkrótsza droga do projektu, który nie tylko wygląda dobrze na schemacie, ale też działa po zamknięciu obudowy.
- Użyj krótkich przewodów i unikaj przypadkowych połączeń na pół metra.
- Nie zakładaj, że każdy moduł RC522 jest bezpieczny na 5 V.
- Testuj najpierw odczyt UID, dopiero później zapis danych.
- Nie opieraj bezpieczeństwa wyłącznie na UID taga.
- Trzymaj się jednego typu karty na etapie uruchamiania, bo mieszanie różnych standardów komplikuje diagnozę.
W praktyce właśnie te drobiazgi robią największą różnicę. Gdy interfejs jest poprawnie podłączony, poziomy napięć są zgodne, a tag pasuje do czytnika, RFID z Arduino przestaje być źródłem frustracji i staje się po prostu wygodnym, przewidywalnym elementem projektu.
