Magistrala I2C to jedno z tych rozwiązań, które wyglądają niepozornie, a w praktyce decydują o wygodzie całego projektu. Dwie linie, kilka dobrze dobranych układów i można spiąć mikrokontroler z czujnikami, pamięcią, zegarem czasu rzeczywistego czy ekspanderem portów bez rozbudowy okablowania. Poniżej wyjaśniam, jak to działa, kiedy I2C ma sens, gdzie zaczynają się ograniczenia i jakie błędy najczęściej psują uruchomienie układu.
Najkrócej o magistrali I2C
- I2C używa dwóch linii: SDA do danych i SCL do zegara.
- Jeden kontroler może obsłużyć wiele układów, jeśli każdy ma inny adres.
- To dobry wybór dla czujników i układów konfiguracyjnych, ale nie dla bardzo dużych prędkości ani długich przewodów.
- W praktyce liczą się pull-upy i pojemność magistrali; to one często ograniczają stabilność bardziej niż sam protokół.
- Najczęstsze problemy to brak rezystorów podciągających, konflikt adresów i złe poziomy napięć.
Czym jest magistrala I2C i do czego naprawdę służy
I2C, czyli Inter-Integrated Circuit, to synchroniczny protokół komunikacji szeregowej przeznaczony głównie do łączenia układów scalonych o niewielkiej przepustowości. Najczęściej spotykam go tam, gdzie mikrokontroler ma rozmawiać z czujnikiem temperatury, akcelerometrem, pamięcią EEPROM, zegarem RTC, przetwornikiem A/C albo prostym sterownikiem wyświetlacza. Właśnie w takich zastosowaniach robi największą różnicę: oszczędza piny, upraszcza płytkę i pozwala podłączyć kilka urządzeń do jednej magistrali.
W praktyce I2C wygrywa prostotą. Nie potrzebuje osobnej linii wyboru dla każdego układu, jak w wielu implementacjach SPI, i nie wymaga pełnego zestawu przewodów dla każdego połączenia punkt-punkt. Jednocześnie nie jest uniwersalnym wyborem. Jeśli potrzebujesz bardzo dużej szybkości, długiego kabla albo naprawdę precyzyjnego czasu transmisji, to ten protokół zaczyna przegrywać z lepszymi alternatywami. Ta granica jest ważna, bo wiele osób traktuje I2C jak domyślny wybór, a później dziwi się, że układ działa tylko na krótkich ścieżkach i przy konkretnym zestawie komponentów.
Najważniejsze jest więc nie to, że magistrala jest popularna, ale w jakim scenariuszu jest opłacalna. To prowadzi do warstwy sygnałowej, bo właśnie tam widać, dlaczego I2C jest zarazem wygodne i wymagające.
Jak działa magistrala I2C na poziomie sygnałów
Podstawę stanowią dwie linie: SDA, czyli dane, oraz SCL, czyli zegar. Obie są współdzielone przez wszystkie urządzenia na magistrali. Taki układ oznacza komunikację półdupleksową: w danym momencie dane płyną tylko w jedną stronę, choć dwa urządzenia mogą kolejno przejmować rolę nadawcy i odbiorcy.
Technicznie ważna jest jeszcze jedna cecha: wyjścia układów pracują w trybie open-drain albo open-collector. To znaczy, że urządzenia nie wymuszają stanu wysokiego samodzielnie, tylko ściągają linię do zera, a stan wysoki zapewniają rezystory podciągające. Bez nich magistrala nie działa poprawnie. Z mojego doświadczenia to właśnie ten detal najczęściej odróżnia projekt, który odpala od razu, od projektu, nad którym schodzi pół dnia debugowania.
Typowa transmisja wygląda tak:
- Kontroler wysyła sygnał START.
- Następnie podaje adres urządzenia i bit kierunku zapisu lub odczytu.
- Układ docelowy odpowiada sygnałem ACK albo NACK.
- Przesyłane są kolejne bajty danych, zwykle z potwierdzeniem po każdym bajcie.
- Na końcu pojawia się STOP albo repeated START, jeśli komunikacja ma być kontynuowana bez zwalniania magistrali.
Warto zapamiętać jeszcze jeden praktyczny szczegół: repeated START bywa kluczowy wtedy, gdy chcesz najpierw zapisać adres rejestru, a zaraz potem odczytać dane z tego samego układu bez oddawania magistrali. To drobiazg, ale w wielu sterownikach i czujnikach właśnie on decyduje o poprawnym odczycie. Skoro warstwa sygnałowa jest już jasna, następnym krokiem jest pytanie o to, jak wiele układów da się podłączyć jednocześnie.

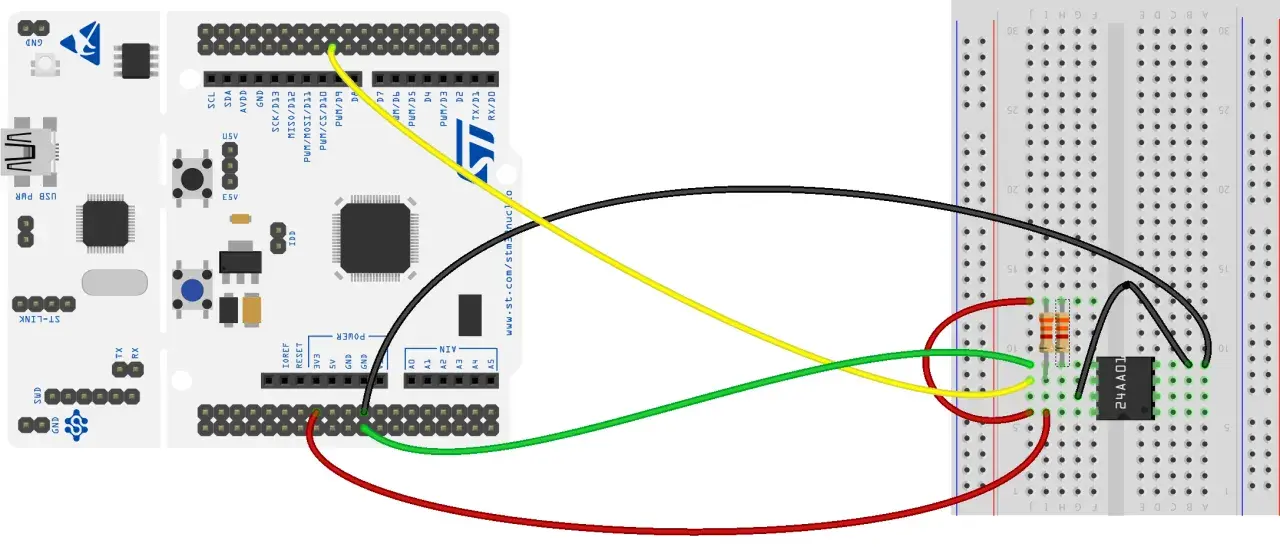

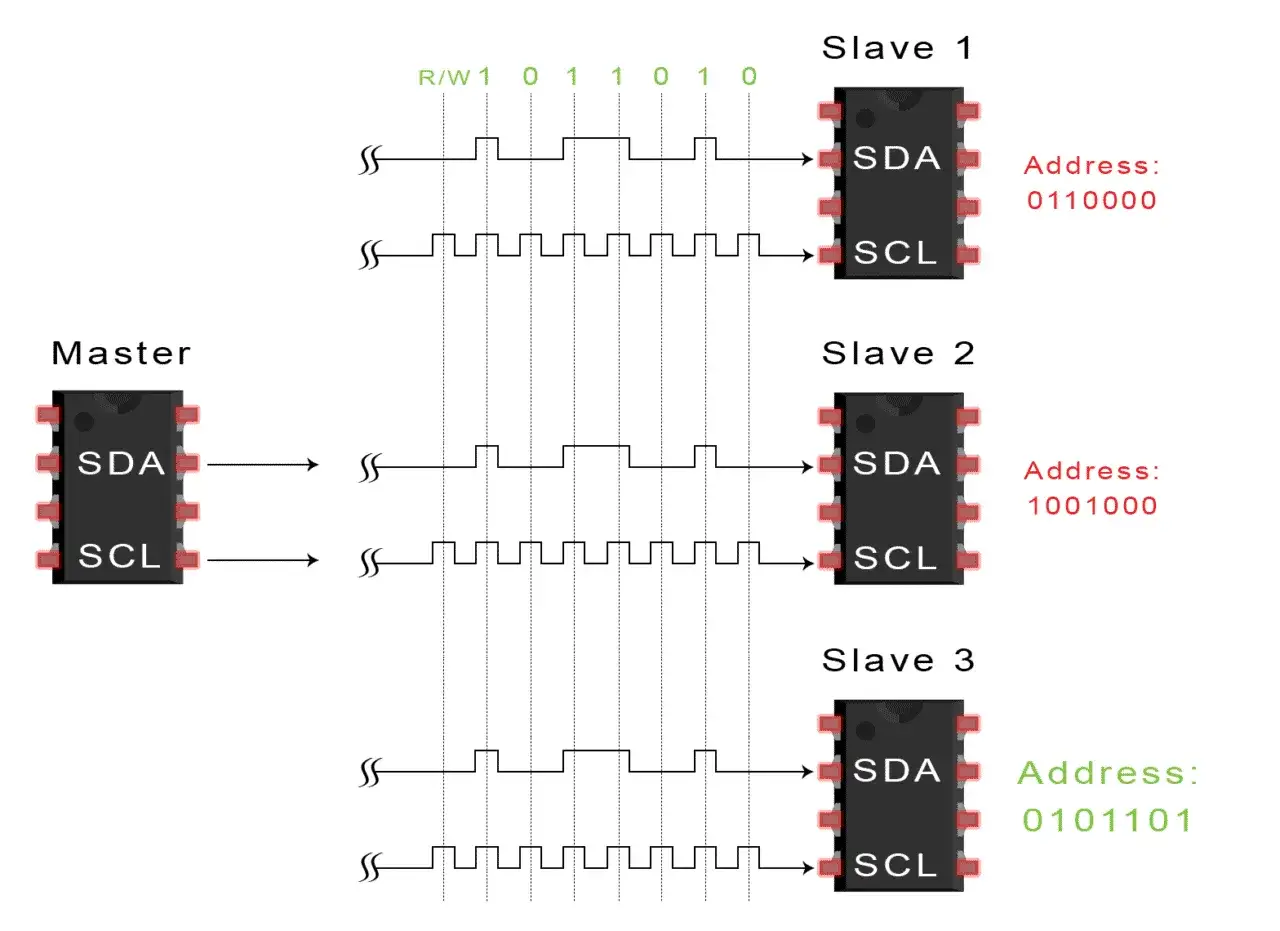

Adresowanie urządzeń i współdzielenie jednej magistrali
Każde urządzenie na magistrali I2C ma własny adres, dzięki któremu kontroler wie, do kogo kieruje komunikację. Najczęściej spotkasz adresowanie 7-bitowe, a w części układów także 10-bitowe, choć to drugie jest mniej popularne w codziennych projektach. Dzięki temu na tych samych dwóch przewodach można umieścić kilka, a czasem kilkanaście układów, o ile nie wchodzą sobie w drogę adresami.
To rozwiązanie świetnie sprawdza się w elektronice użytkowej i embedded, bo pozwala łączyć czujniki, pamięci i układy pomocnicze bez rozbudowy pinologii mikrokontrolera. Problem pojawia się wtedy, gdy dwa elementy mają ten sam adres. Wtedy nie da się ich po prostu podłączyć równolegle i liczyć na szczęście. W praktyce stosuje się kilka obejść:
- zmianę adresu przez piny konfiguracyjne, jeśli dany układ to umożliwia,
- wybór innej wersji czujnika o odmiennym adresie domyślnym,
- multiplekser I2C, gdy trzeba rozdzielić kilka identycznych urządzeń,
- oddzielną magistralę, jeśli projekt ma na to miejsce i uzasadnienie.
Tu widać, że I2C jest wygodne, ale nie magiczne. Adresowanie rozwiązuje wiele problemów, lecz nie zwalnia z myślenia o szybkości i obciążeniu magistrali. A to właśnie one zwykle decydują, czy układ będzie stabilny w praktyce.
Szybkość, pojemność i granice tego rozwiązania
Jednym z powodów popularności I2C jest kilka zdefiniowanych trybów pracy. W dokumentacji i układach produkcyjnych najczęściej spotyka się cztery poziomy szybkości, przy czym realna przepustowość zawsze będzie niższa od wartości maksymalnej, bo każdy transfer niesie narzut adresowania i potwierdzeń.
| Tryb | Maksymalna prędkość | Co to oznacza w praktyce |
|---|---|---|
| Standard-mode | 100 kbit/s | Wystarcza do prostych czujników, konfiguracji rejestrów i wolnych układów peryferyjnych. |
| Fast-mode | 400 kbit/s | Najczęstszy kompromis między wygodą a szybkością w projektach na jednej płytce. |
| Fast-mode Plus | 1 Mbit/s | Ma sens przy krótkiej magistrali i układach, które rzeczywiście wspierają szybsze zbocza. |
| High-speed mode | 3,4 Mbit/s | Rzadziej używany, bardziej wymagający sprzętowo i mniej typowy dla prostych projektów. |
| Ultra-Fast mode | 5 Mbit/s | Tryb specjalistyczny, bez części klasycznych funkcji komunikacji. |
W praktyce nie sama liczba na papierze decyduje o sukcesie. Bardzo ważna jest pojemność magistrali, długość ścieżek, jakość rezystorów podciągających i to, ile układów wisi na jednej linii. Im większa pojemność, tym wolniejsze zbocza sygnału. Jeśli linia nie zdąży podnieść się wystarczająco szybko, pojawiają się błędy odczytu, NACK-i albo całkowity brak komunikacji.
To dlatego I2C zwykle najlepiej czuje się na jednej płytce albo na bardzo krótkim połączeniu między modułami. Na dłuższych przewodach robi się kapryśne szybciej, niż sugerowałby suchy opis protokołu. Z tego punktu łatwo przejść do praktycznego porównania z innymi interfejsami, bo wybór rzadko kończy się na samej magistrali I2C.
I2C, SPI czy UART co wybrać w projekcie
Jeżeli projektuję układ, zwykle patrzę nie na popularność interfejsu, tylko na trzy rzeczy: liczbę pinów, wymaganą szybkość i dystans między urządzeniami. Dopiero potem wybieram między I2C, SPI i UART. Każdy z tych standardów rozwiązuje inny problem i każdy przegrywa tam, gdzie próbuje udawać coś, czym nie jest.
| Cecha | I2C | SPI | UART |
|---|---|---|---|
| Liczba linii | 2 wspólne linie | Zwykle 3-4, czasem więcej przez sygnały wyboru | 2 linie w połączeniu punkt-punkt |
| Topologia | Wiele urządzeń na jednej magistrali | Wiele urządzeń, ale zwykle z osobnym chip select | Najczęściej łącze między dwoma urządzeniami |
| Szybkość | Średnia | Wysoka | Raczej umiarkowana |
| Duża liczba peryferiów | Bardzo wygodna | Mniej wygodna | Słabo nadaje się do wielu urządzeń |
| Okablowanie | Proste | Bardziej rozbudowane | Proste, ale mniej elastyczne |
| Typowe zastosowanie | Czujniki, EEPROM, RTC, expandery | Wyświetlacze, pamięci, szybkie przetworniki | Debug, komunikacja z modułami, terminale |
Jeśli potrzebujesz wielu układów pomocniczych na jednej płytce, I2C jest zazwyczaj bardzo sensownym wyborem. Jeśli zależy ci na większej przepustowości albo bardziej przewidywalnym zachowaniu sygnału, SPI wygrywa częściej, niż początkujący zakładają. UART zostaje tam, gdzie potrzebujesz prostego łącza szeregowego bez zegara i bez rozbudowanej topologii magistrali. Z tego zestawienia wynika jednak coś jeszcze ważniejszego: nawet dobry wybór protokołu można zepsuć bardzo podstawowymi błędami sprzętowymi.
Najczęstsze błędy przy uruchamianiu
Z mojego doświadczenia większość problemów z I2C nie wynika z samego protokołu, tylko z niedopatrzeń na poziomie płytki albo firmware. To dobra wiadomość, bo te błędy zwykle da się naprawić szybko, jeśli wiesz, czego szukać.
- Brak rezystorów podciągających lub ich zbyt słaba jakość. Bez nich linie SDA i SCL nie wracają poprawnie do stanu wysokiego.
- Zbyt duże poleganie na wewnętrznych pull-upach mikrokontrolera. Często działają tylko na krótkim odcinku i przy niskiej szybkości.
- Konflikt adresów, czyli dwa układy odpowiadające na ten sam adres. Wtedy magistrala wygląda na martwą albo daje losowe wyniki.
- Nieprzemyślane mieszanie poziomów napięć 5 V i 3,3 V. Zanim podłączysz układ, sprawdź tolerancję wejść i zasilanie.
- Za długa magistrala i zbyt duża pojemność. Objawia się to problemami z narastaniem sygnału, szczególnie przy szybszych trybach.
- Mylenie NACK z awarią. W niektórych sekwencjach brak potwierdzenia jest oczekiwany, na przykład gdy kontroler kończy odczyt.
Jeżeli coś nie działa, najpierw sprawdzam zasilanie, adres, rezystory podciągające i przebieg na analizatorze logicznym. Firmware bywa winny, ale rzadziej niż ludzie zakładają. Gdy te podstawy są uporządkowane, łatwiej zdecydować, czy I2C naprawdę pasuje do projektu, czy tylko wygląda na najwygodniejsze rozwiązanie.
Gdzie ten interfejs wygrywa, a gdzie lepiej odpuścić
I2C błyszczy tam, gdzie liczy się oszczędność pinów, umiarkowana szybkość i prosty montaż. Dlatego tak często trafia do systemów z czujnikami, modułami pomiarowymi, układami pamięci, sterownikami RTC, ekspanderami portów czy małymi panelami wyświetlaczy. Jeśli projekt ma być kompaktowy, a urządzenia znajdują się blisko siebie, to zwykle jest rozsądny wybór.
Nie polecam go jednak wtedy, gdy priorytetem jest duża przepustowość, długi dystans, odporność na zakłócenia albo bardzo przewidywalne czasy transmisji. W takich przypadkach lepiej rozważyć SPI, a czasem zupełnie inne podejście do komunikacji. W praktyce najbezpieczniejsza zasada brzmi tak: jeśli magistrala ma zostać krótka, urządzeń jest kilka, a dane nie są ogromne, I2C zwykle ma sens. Jeśli któryś z tych warunków przestaje być prawdziwy, trzeba zacząć myśleć o alternatywie albo o podziale systemu na kilka niezależnych segmentów.
W 2026 roku ta magistrala nadal jest bardzo aktualna, bo ma ogromne wsparcie sprzętowe i programowe. Nie jest jednak rozwiązaniem bez wad. Najlepsze projekty wykorzystują jej prostotę świadomie: z poprawnymi pull-upami, sensownym adresem, krótkimi połączeniami i doborem trybu szybkości do realnych potrzeb. To właśnie takie podejście daje stabilny układ, a nie sam fakt, że komunikacja działa w notach katalogowych.
