Interfejsy wyświetlaczy w elektronice mobilnej muszą jednocześnie przenosić duże ilości danych, oszczędzać energię i nie komplikować płytki. MIPI DSI powstał właśnie po to, by połączyć procesor z panelem w sposób szybki, przewidywalny i mniej wrażliwy na zakłócenia niż starsze, równoległe magistrale. W tym tekście wyjaśniam, jak ten standard działa, gdzie sprawdza się najlepiej, czym różni się od nowszego DSI-2 i na co zwrócić uwagę, jeśli planujesz własny projekt z wyświetlaczem.
Najważniejsze rzeczy, które warto zapamiętać
- To szeregowy interfejs między hostem a wyświetlaczem, zaprojektowany pod wysoką przepustowość, niski pobór mocy i mniejsze EMI.
- W praktyce liczy się nie tylko sam standard, ale też warstwa fizyczna, tryb pracy panelu i sekwencja inicjalizacji.
- Najczęściej spotkasz go w smartfonach, tabletach, laptopach, smartwatchach, VR oraz w wybranych zastosowaniach automotive.
- Klasyczny DSI jest dojrzały, ale nowszy DSI-2 daje więcej elastyczności, lepsze tryby pracy i szerszy wybór PHY.
- Największe ryzyko projektu zwykle nie siedzi w samym protokole, tylko w zgodności kontrolera, panelu, layoutu i budżetu pasma.
Czym jest ten interfejs i dlaczego wciąż dominuje w urządzeniach z ekranem
To rozwiązanie do transmisji obrazu między hostem a modułem wyświetlacza, które stawia na małą liczbę linii, wysoką efektywność energetyczną i dobrą odporność na zakłócenia. Zamiast szerokiej magistrali równoległej dostajesz połączenie szeregowe, które łatwiej prowadzić na PCB i łatwiej kontrolować pod kątem emisji elektromagnetycznej. Dla projektanta oznacza to mniej pinów, mniej komplikacji routingu i większą szansę na stabilny obraz przy kompaktowej konstrukcji.
W praktyce widzę tu jedną ważną zaletę: ten standard dobrze skaluje się tam, gdzie ekran ma być po prostu szybki i oszczędny, a nie „na siłę” uniwersalny. Dlatego tak mocno trzyma się w urządzeniach mobilnych i nadal pozostaje naturalnym wyborem w wielu panelach osadzonych w sprzęcie konsumenckim i przemysłowym. Żeby jednak korzystać z niego sensownie, trzeba zrozumieć, jak obraz zamienia się w strumień danych i kiedy warto przełączyć się między różnymi trybami pracy.

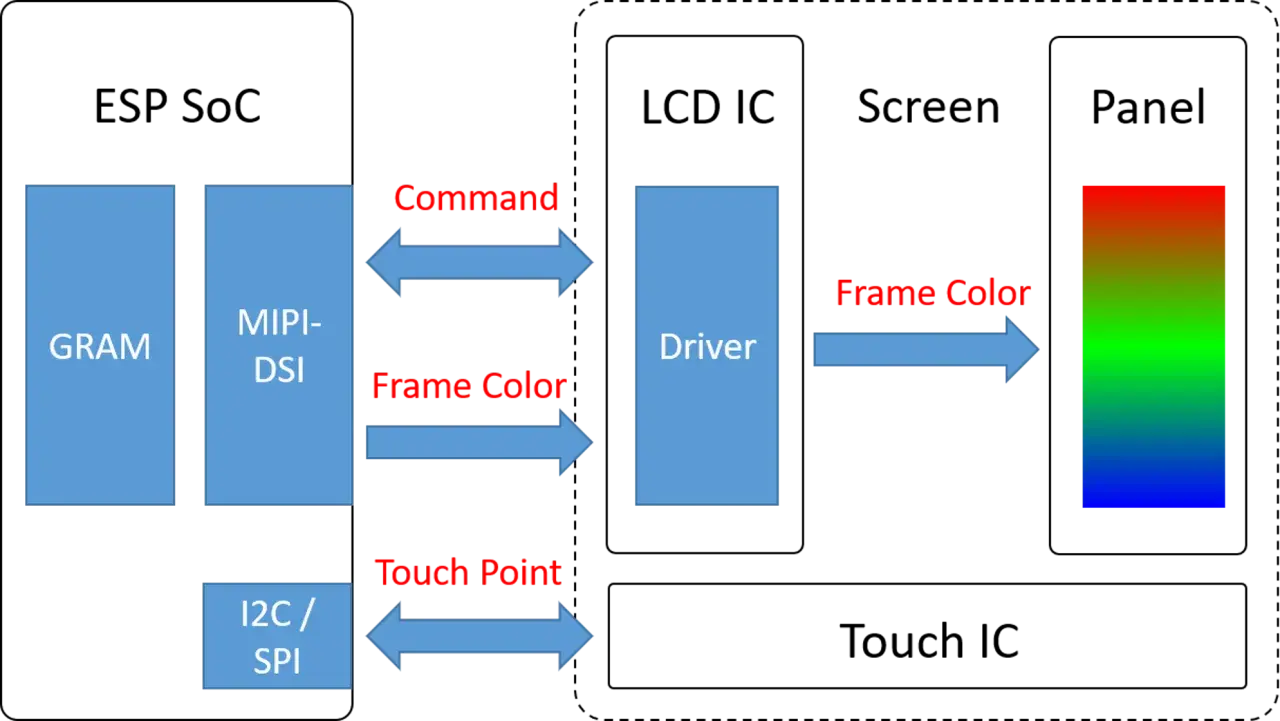

Jak działa transmisja z procesora do panelu

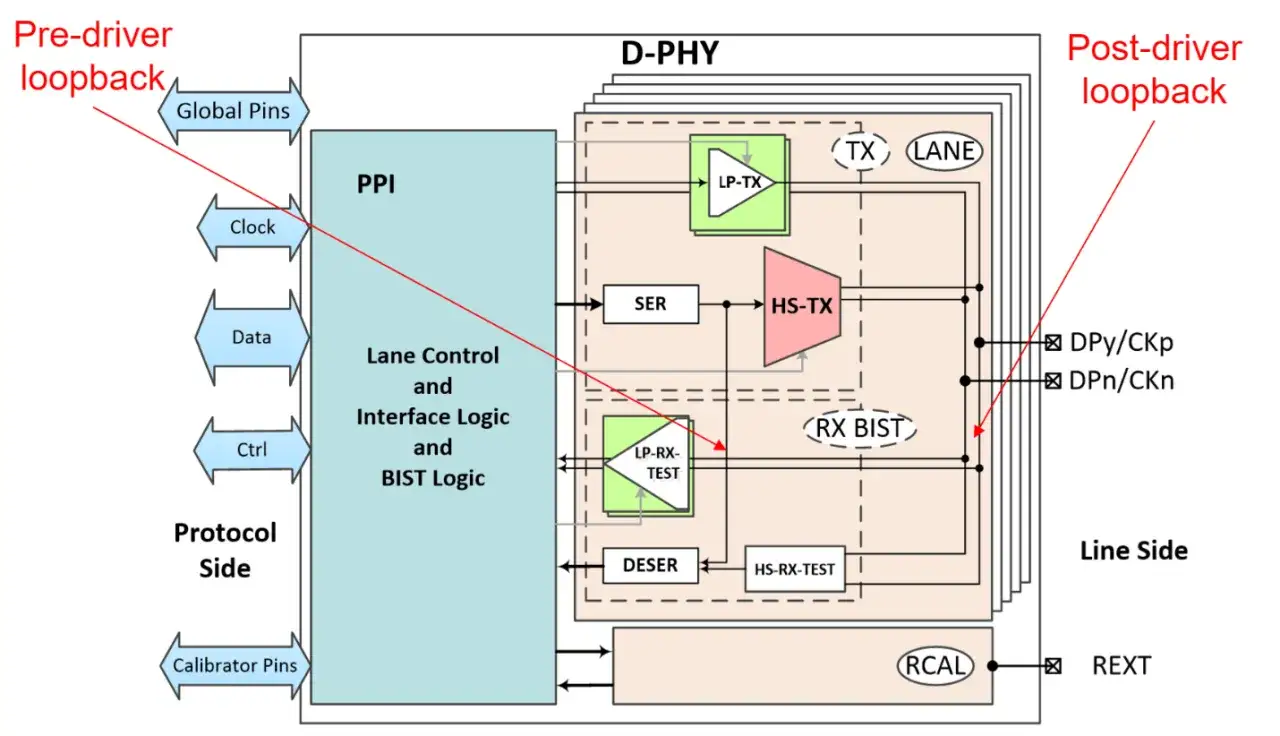

W uproszczeniu host nie wysyła „pikseli jak leci”, tylko pakiety danych, które panel potrafi odczytać i zinterpretować. Po stronie fizycznej najczęściej pracuje D-PHY, czyli warstwa z dedykowaną linią zegara i jedną lub kilkoma liniami danych. Taki układ pozwala przełączać się między trybem wysokiej szybkości a trybem niskiego poboru mocy, co jest bardzo praktyczne w urządzeniach zasilanych z baterii.
Tryb wideo
W trybie wideo obraz płynie w sposób ciągły, zgodnie z timingiem odświeżania. To dobry wybór dla animacji, filmów i interfejsów, które zmieniają się bez przerwy. Minus jest prosty: potrzebujesz stabilnego budżetu przepustowości, bo panel musi dostawać dane w rytmie narzuconym przez odświeżanie, nawet jeśli użytkownik akurat nie robi nic spektakularnego.
Tryb command
Command mode działa bardziej selektywnie. Host wysyła komendy i aktualizacje wtedy, gdy rzeczywiście zmienia się zawartość ekranu. To zwykle lepszy wybór dla statycznych ekranów, prostych menu, liczników i paneli, w których duża część obrazu pozostaje bez zmian. Właśnie tutaj widać, że wybór trybu ma bezpośredni wpływ na pobór mocy, a nie tylko na „techniczny” opis interfejsu.
Przeczytaj również: Nadajnik i odbiornik radiowy - Jak to działa? Zasięg, jakość RF
Rola komend i kompresji
Poza samym strumieniem obrazu ważny jest też zestaw komend sterujących, czyli DCS. To on odpowiada za ustawienia takie jak jasność, rozdzielczość, szerokość, testy i inne funkcje panelu. DCS porządkuje komunikację między producentami i ogranicza liczbę własnych, niekompatybilnych rozszerzeń, co bardzo ułatwia integrację. W nowszych wdrożeniach dochodzi jeszcze kompresja obrazu, która pomaga zmniejszyć wymagania pasma, ale ma sens tylko wtedy, gdy obsługują ją oba końce łącza.
Jeśli więc patrzysz na ten standard tylko jak na „kabel do ekranu”, to widzisz zaledwie połowę obrazu. Druga połowa to tryby pracy, komendy i decyzje architektoniczne, które bezpośrednio wpływają na stabilność całego systemu.
Gdzie ten standard daje największy sens
Najlepiej sprawdza się tam, gdzie ekran ma być blisko procesora, a projekt wymaga połączenia dobrej jakości obrazu z niskim poborem energii i rozsądną liczbą linii. W mojej ocenie to nie jest standard „do wszystkiego”, ale tam, gdzie pasuje, bardzo trudno go zastąpić czymś równie wygodnym.
| Zastosowanie | Dlaczego to pasuje | Na co uważać |
|---|---|---|
| Smartfony i tablety | Duża rozdzielczość przy ograniczonym budżecie mocy i małej przestrzeni na PCB. | Najważniejsza jest zgodność kontrolera z panelem i stabilny layout linii. |
| Laptopy i urządzenia 2 w 1 | Pomaga utrzymać niski pobór energii przy cienkiej konstrukcji urządzenia. | Przepustowość trzeba policzyć pod realny panel, a nie „na oko”. |
| Automotive | Dobrze obsługuje kokpity, infotainment i dodatkowe ekrany pomocnicze. | Przy dłuższych połączeniach i wymaganiach bezpieczeństwa częściej wchodzi DSI-2 z A-PHY lub warstwą adaptacyjną. |
| Wearables i VR/AR | Liczy się mały pobór mocy, niski EMI i kompaktowe połączenia. | Szybko wychodzą ograniczenia dotyczące odświeżania i kompresji. |
| Embedded i przemysł | W panelach HMI i prostych urządzeniach sterujących standard upraszcza integrację. | Najczęstszy problem to nie protokół, tylko sekwencja inicjalizacji i zgodność firmware. |
Im bardziej rosną wymagania rozdzielczości, płynności i elastyczności ekranu, tym częściej trzeba porównywać klasyczny wariant z jego nowszym rozwinięciem. I właśnie tu wchodzi DSI-2, który w wielu nowych projektach staje się po prostu rozsądniejszym punktem startowym.
DSI, DSI-2 i co to zmienia dla projektu
Jeśli budujesz nowy produkt, nie pytam najpierw „który standard jest lepszy w teorii”, tylko co wspierają SoC, panel i ewentualne mostki pośrednie. W 2026 roku nowszy wariant ma po prostu więcej sensu tam, gdzie projekt ma rosnąć, obsługiwać wyższe rozdzielczości, zmienne odświeżanie albo bardziej złożone scenariusze wyświetlania. Klasyczny DSI nadal bywa wystarczający, ale jako domyślny wybór nie byłbym już do niego przywiązany.
| Cecha | Klasyczny DSI | DSI-2 | Praktyczny wniosek |
|---|---|---|---|
| Status ekosystemu | Dojrzały standard, ostatnia aktualizacja v1.3.2 z 2021 r. | Aktualna wersja v2.2 z 2024 r. | Do nowych produktów częściej wybiera się DSI-2, bo lepiej odpowiada na nowsze wymagania. |
| Warstwa fizyczna | Opiera się na D-PHY. | Obsługuje C-PHY, D-PHY i w dłuższych połączeniach A-PHY. | Masz większą swobodę przy doborze architektury i długości połączenia. |
| Tryby obrazu | Klasyczne tryby wideo i command. | Video Hybrid Mode, lepsze przełączanie, wsparcie VRR i adaptacyjnego odświeżania. | Łatwiej zoptymalizować statyczny interfejs i treści wideo w jednym urządzeniu. |
| Jakość i pasmo | Wystarczający dla wielu paneli mobilnych. | Projektowany z myślą o UHD, ponad 6 gigapikselach na sekundę nieskompresowanego obrazu oraz nowych formatach 48-bit RGB i YCbCr. | Bezpieczniejszy wybór dla wymagających wyświetlaczy i wyższych rozdzielczości. |
| Kompresja i multimedia | Obsługa ekosystemu DSC. | DSC i VDC-M, z lepszym wykorzystaniem kompresji w torze wyświetlania. | Mniej pasma, mniej pinów i większa szansa na domknięcie budżetu sygnałowego. |
Nowszy standard nie rozwiązuje sam z siebie problemów projektowych, ale daje większy margines działania. To ważne, bo przy wyższej rozdzielczości i bardziej dynamicznym obrazie różnica między „działa w laboratorium” a „działa stabilnie w produkcie” potrafi być bardzo mała.
Na co uważać przy projektowaniu, żeby nie utknąć na prototypie
Najwięcej problemów pojawia się nie na poziomie samego protokołu, tylko na styku układu, panelu i PCB. Gdy integruję taki tor, od razu sprawdzam pięć rzeczy: zgodność wersji, budżet pasma, layout, sekwencję zasilania i to, czy kompresja naprawdę jest wspierana po obu stronach.
- Zgodność kontrolera i panelu - ten sam standard nie oznacza automatycznie tej samej sekwencji startowej albo identycznego zestawu komend.
- Budżet przepustowości - rozdzielczość, odświeżanie, głębia koloru i blanking potrafią zjeść więcej pasma, niż sugeruje suchy opis panelu.
- Layout sygnałowy - pary różnicowe, długości ścieżek, impedancja i złącza mają bezpośredni wpływ na stabilność obrazu.
- Tryb pracy - jeśli ekran pokazuje głównie statyczny interfejs, command mode bywa bardziej sensowny niż ciągły stream.
- Otoczenie systemowe - podświetlenie, kontroler dotyku, reset, ESD i obsługa błędów też muszą być dopięte.
Jeżeli projekt ma pracować w samochodzie albo na dłuższym przewodzie, zwykły tor panelowy może być za krótki zasięgowo. Wtedy rozważa się rozwiązania z A-PHY albo architekturę z warstwą adaptacyjną, bo sam interfejs do wyświetlacza nie rozwiązuje problemu odległości i odporności na zakłócenia. To prowadzi do ostatniej rzeczy, którą zawsze sprawdzam przed wdrożeniem: czy wybór standardu naprawdę pasuje do całej architektury, a nie tylko do katalogu panelu.
Co sprawdzam przed wdrożeniem, zanim zamówię pierwszą płytkę
- Sprawdzam, czy SoC, panel i ewentualny bridge obsługują tę samą rodzinę interfejsu.
- Liczymy przepustowość dla realnej rozdzielczości, odświeżania i głębi koloru, a nie dla „idealnego” scenariusza.
- Ustalam, czy kompresja jest potrzebna i czy panel rzeczywiście ją rozumie.
- Weryfikuję layout, zasilanie i kolejność uruchamiania jeszcze przed pierwszym prototypem.
Jeśli miałbym sprowadzić ten temat do jednej zasady, powiedziałbym tak: najpierw policz obraz i architekturę, dopiero potem wybieraj protokół. W wielu produktach klasyczny DSI nadal wystarczy, ale przy nowych panelach, wyższych rozdzielczościach, zmiennym odświeżaniu i zastosowaniach automotive coraz częściej rozsądniej wychodzi DSI-2. To nie jest wybór „modniejszy kontra starszy”, tylko decyzja między minimalizacją ryzyka wdrożeniowego a większą elastycznością systemu.
