W elektronice słowo „generator” bywa mylące, bo może oznaczać zarówno źródło sygnału, jak i urządzenie zamieniające ruch na prąd. W tym tekście skupiam się na tym drugim przypadku: jak czytać schematy prądnicy, alternatora i prostego agregatu oraz co z nich wyciągnąć w warsztacie. Dobrze narysowany schemat generatora pokazuje nie tylko przewody, ale też tor wzbudzenia, prostownik, regulator i miejsca, w których najczęściej szuka się usterek.
Na start warto wyłapać trzy rzeczy
- Najpierw ustal, czy masz do czynienia z wyjściem AC, czy z napięciem po prostowaniu, czyli DC.
- Sprawdź, gdzie na rysunku są: wzbudzenie, masa, wyjście mocy i regulator napięcia.
- Nie zakładaj, że wszystkie oznaczenia są takie same w każdym modelu, bo producenci używają własnych symboli.
- W warsztacie liczy się nie tylko sam schemat, ale też to, jak układ zachowuje się pod obciążeniem.
- Jeśli rysunek pokazuje alternator, szukaj też prostownika, diod wzbudzenia i sygnału z kontrolki ładowania.
Co naprawdę pokazuje taki rysunek
W praktyce schemat nie jest miniaturowym zdjęciem urządzenia. Pokazuje, skąd bierze się energia mechaniczna, jak powstaje pole magnetyczne, gdzie pojawia się napięcie i w którym miejscu sygnał trafia do obciążenia. W prostej prądnicy zobaczysz wirnik, stojan, pierścienie ślizgowe i szczotki; w alternatorze dochodzą uzwojenia trójfazowe, mostek prostowniczy i regulator napięcia. Jeśli rysunek kończy się wyjściem DC, oznacza to, że prostowanie odbywa się wewnątrz; jeśli widzisz samo AC, prostownik będzie po stronie odbiornika albo w ogóle go nie ma. Ja zawsze zaczynam od jednego pytania: czy ten układ daje prąd przemienny, czy już gotowe napięcie stałe? Od tego zależy cały dalszy tok diagnozy. Gdy to ustalę, dużo łatwiej przejść do oznaczeń i zacisków.
Warto też pamiętać, że w warsztacie „generator” nie zawsze oznacza to samo. Czasem chodzi o klasyczną prądnicę, czasem o alternator samochodowy, a czasem o agregat z własnym silnikiem i regulacją napięcia. Ten sam termin obejmuje więc kilka konstrukcji, ale logika ich działania pozostaje bardzo podobna: ruch, pole magnetyczne, indukcja, prostowanie, kontrola napięcia. I właśnie ta wspólna logika najbardziej pomaga przy czytaniu schematu.
Najważniejsze elementy i oznaczenia, które widzę najczęściej
Jeśli patrzysz na schemat po raz pierwszy, nie próbuj od razu zrozumieć wszystkiego naraz. Najpierw rozpoznaj podstawowe bloki, a dopiero potem symbole przy złączach. To oszczędza mnóstwo czasu, bo w alternatorach i prądnicach większość problemów kręci się wokół kilku powtarzalnych elementów.
| Element lub oznaczenie | Rola w układzie | Na co zwracam uwagę |
|---|---|---|
| Stojan | Wytwarza napięcie robocze w uzwojeniach | Czy uzwojenia mają ciągłość i podobne parametry między fazami |
| Wirnik / wzbudzenie | Tworzy pole magnetyczne potrzebne do indukcji | Czy oporność nie odbiega od wartości przewidzianych przez producenta |
| Szczotki i pierścienie | Doprowadzają prąd wzbudzenia do wirnika | Czy nie są zużyte, zabrudzone lub przypalone |
| Mostek prostowniczy | Zamienia AC na DC | Czy diody przewodzą tylko w jedną stronę |
| Regulator napięcia | Utrzymuje stabilne ładowanie | Czy nie zawyża ani nie zaniża napięcia przy zmianie obrotów |
| B+ / 30 | Główne wyjście mocy | Czy połączenie jest solidne i dobrze zabezpieczone |
| D+ / L / 61E | Lampka ładowania lub sygnał wzbudzenia | Czy po zapłonie pojawia się sygnał startowy |
| IG / 15 | Zasilanie po stacyjce | Czy regulator dostaje napięcie po włączeniu układu |
| W / P | Sygnał do obrotomierza | Czy impuls ma sensowną amplitudę i nie ginie pod obciążeniem |
| E / masa | Punkt odniesienia układu | Czy opór do obudowy jest bardzo mały |
| LIN / BSS / FR / DFM | Komunikacja lub sygnał zwrotny do sterownika | Czy sterowanie i odczyt danych działają bez przerw |
Na takich rysunkach najczęściej widać, że fizycznie prosty generator ma kilka krytycznych punktów: wejście energii, wzbudzenie, prostowanie i pomiar. Jeśli jeden z nich zawiedzie, reszta może wyglądać poprawnie, a urządzenie i tak nie ruszy. Właśnie dlatego warto czytać schemat od lewej do prawej, ale diagnozować go od zasilania wzbudzenia i masy. To prowadzi nas do kolejnego kroku: śledzenia przepływu energii w praktyce.
Jak czytać połączenia krok po kroku
Ja w warsztacie zaczynam od bardzo prostej logiki: najpierw źródło ruchu, potem pole magnetyczne, potem napięcie, a dopiero na końcu elektronika sterująca. Gdy trzymasz się takiego porządku, rysunek przestaje wyglądać jak losowy zbiór linii.
- Ustal, co napędza generator. W agregacie jest to silnik spalinowy, w układach laboratoryjnych może być ręczny napęd albo silnik elektryczny, a w alternatorze samochodowym napęd pochodzi z paska.
- Rozpoznaj typ wyjścia. Jeśli widzisz trzy fazy i mostek diodowy, masz do czynienia z prostowaniem po stronie urządzenia. Jeśli wyjście jest opisane jako AC, prostowanie może być zewnętrzne.
- Znajdź tor wzbudzenia. To miejsce, w którym mały prąd uruchamia duży proces generacji. Bez wzbudzenia wiele alternatorów zachowuje się jak martwe, choć mechanicznie są sprawne.
- Namierz regulator. Regulator trzyma napięcie w ryzach, zwykle przez zmianę prądu wzbudzenia. W samochodzie stabilne ładowanie najczęściej krąży w okolicach 13,8-14,7 V, zależnie od temperatury i obciążenia.
- Sprawdź odbiornik i zabezpieczenia. Bezpiecznik, masa i przewody o odpowiednim przekroju są równie ważne jak sam generator. W praktyce przerwa w przewodzie potrafi wyglądać dokładnie jak awaria uzwojenia.
W agregatach prądotwórczych dochodzi jeszcze częstotliwość. Przy systemie 230 V i 50 Hz nie wystarczy samo „jakieś napięcie” na mierniku, bo za wolne obroty od razu psują zarówno wartość skuteczną, jak i częstotliwość. Jeśli schemat pokazuje regulator AVR, czyli automatyczny regulator napięcia, to on koryguje napięcie wyjściowe, ale nie zastąpi poprawnej prędkości napędu. Kiedy ten podział masz już w głowie, łatwiej porównać różne konstrukcje między sobą.
Różne konstrukcje, różne schematy
To samo słowo „generator” opisuje kilka praktycznie różnych urządzeń. Na stole warsztatowym najważniejsze jest więc nie to, jak je nazwano w katalogu, ale jaki problem mają rozwiązać i jakie napięcie mają dać na wyjściu.
| Typ | Co zwykle widać na schemacie | Typowe wyjście | Gdzie spotkasz |
|---|---|---|---|
| Prosta prądnica laboratoryjna | Wirnik, stojan, szczotki, pierścienie, czasem prostownik zewnętrzny | AC, zwykle niskie napięcie | Dydaktyka, prototypy, ćwiczenia z indukcji |
| Alternator samochodowy | Uzwojenia trójfazowe, mostek 6- lub 9-diodowy, regulator, D+, B+, IG | DC, zwykle około 14 V | Samochody, maszyny robocze, pojazdy użytkowe |
| Agregat prądotwórczy | Silnik, prądnica synchroniczna, AVR albo elektronika inwerterowa, zabezpieczenia | 230 V 50 Hz lub 400 V 3-fazowe | Warsztat, budowa, zasilanie awaryjne |
Największa różnica między tymi trzema klasami nie leży w samym wirniku, tylko w sposobie kontroli napięcia. W alternatorze niemal zawsze znajdziesz prostowanie i regulację na pokładzie. W agregacie inwerterowym schemat wygląda inaczej, bo napięcie po wytworzeniu bywa najpierw prostowane, a potem odtwarzane elektronicznie jako stabilne AC. To dlatego nie warto przenosić jednego rysunku do drugiego typu urządzenia bez sprawdzenia szczegółów. Gdy już wiemy, z jakim układem mamy do czynienia, można przejść do błędów, które najczęściej psują diagnozę.
Najczęstsze błędy w warsztacie
W praktyce błędy nie biorą się z braku wiedzy o zasadzie działania, tylko z pośpiechu i zbyt dosłownego czytania schematu. Najczęściej widzę te same pomyłki:
- Mylenie AC z DC. Jeśli pomylisz wyjście alternatora z wyjściem po prostowniku, od początku mierzysz nie to, co trzeba.
- Sprawdzanie układu bez obciążenia. Generator może wyglądać dobrze na luzie, a pod obciążeniem od razu pokazać spadek napięcia albo duże tętnienia, czyli resztkowe wahania po prostowaniu.
- Ignorowanie masy. Luźne połączenie masowe potrafi symulować uszkodzony regulator, przepaloną diodę i słabe wzbudzenie jednocześnie.
- Zakładanie, że każdy alternator podłącza się tak samo. Oznaczenia są podobne, ale nie identyczne, a producenci stosują własne warianty zacisków.
- Pomijanie diod prostowniczych. Jedna uszkodzona dioda często nie zatrzymuje całego układu, ale powoduje spadek mocy, grzanie i falowanie napięcia.
- Brak prostego testu obciążeniowego. Żarówka 12 V / 21 W albo kontrolowane obciążenie oporowe daje szybciej prawdę niż sam pomiar „na pusto”.
Jeśli wynik pomiaru jest graniczny, bardzo często winne są połączenia, a nie samo uzwojenie. Zanim więc rozbierzesz urządzenie, opłaca się zrobić kilka krótkich testów multimetrem. To prowadzi do najbardziej praktycznej części całego tematu.

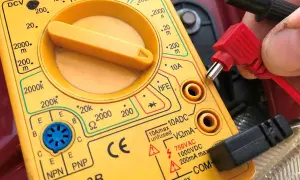

Jak sprawdzić generator multimetrem, zanim go rozbierzesz
Do wstępnej diagnostyki nie trzeba od razu oscyloskopu ani specjalistycznej stacji testowej. Multimetr wystarcza, o ile wiesz, gdzie przyłożyć sondy i czego się spodziewać. Ja zwykle idę w takiej kolejności:
- Sprawdź ciągłość uzwojeń. Porównaj wartości między fazami, jeśli urządzenie jest trójfazowe. Najważniejsza jest symetria, a nie samo „jakieś omy”.
- Zmierz zwarcie do masy. Uzwojenie nie powinno mieć bezpośredniego połączenia z obudową, chyba że producent przewidział inaczej. To szybki test, który od razu wyłapuje przebicie izolacji.
- Użyj trybu testu diody. Dla prostownika ważny jest przepływ w jedną stronę i blokada w drugą. Jeśli dioda przewodzi w obie strony, jest uszkodzona; jeśli nie przewodzi wcale, też jest podejrzana.
- Sprawdź wzbudzenie. Na zacisku D+, L albo IG powinno pojawić się odpowiednie napięcie po włączeniu układu. Bez tego alternator często nie wystartuje, nawet jeśli mechanicznie jest sprawny.
- Zmierz napięcie pod obciążeniem. Dla instalacji samochodowej patrzę na okolice 13,8-14,7 V. W agregacie 230 V kontroluję równocześnie napięcie i częstotliwość, bo jedno bez drugiego niewiele mówi.
Jeśli masz dostęp do oscyloskopu, zobaczysz jeszcze więcej, ale w większości napraw nie jest to konieczne. Duże tętnienia na wyjściu DC, nierówna praca pod obciążeniem albo szybkie grzanie jednego elementu zwykle wskazują na diody, regulator lub jedną fazę stojana. Właśnie dlatego w praktyce najpierw ufam prostym pomiarom, a dopiero potem rozkręcam całość. Kiedy już układ przechodzi te testy, zostaje ostatni, bardzo ważny etap.
Co sprawdzam przed pierwszym uruchomieniem po naprawie
- Czy wszystkie zaciski są podłączone zgodnie ze schematem, a nie „na oko”.
- Czy masa ma niski opór i nie ginie na cienkim albo skorodowanym przewodzie.
- Czy mostek prostowniczy i regulator mają sensowne chłodzenie.
- Czy bezpiecznik i przewody są dobrane do spodziewanego prądu, a nie tylko do napięcia znamionowego.
- Czy układ ma testowe obciążenie, dzięki któremu widać zachowanie pod realną pracą.
- Czy przy agregacie sieciowym wszystko jest poprawnie uziemione i odseparowane od elementów obudowy.
Przed dłuższą pracą zostawiam generator na kilka minut i obserwuję nie tylko napięcie, ale też temperaturę mostka, regulatora i przewodów prądowych. Jeśli coś zaczyna się nadmiernie grzać, zwykle problem leży w połączeniach, chłodzeniu albo niewłaściwym obciążeniu, a nie w samym rysunku. Taki końcowy przegląd zajmuje mało czasu, a pozwala uniknąć powrotu tej samej usterki po pierwszym większym obciążeniu. To właśnie ten etap najczęściej odróżnia naprawę poprawną od naprawy trwałej.
