Multimetr to jedno z tych narzędzi, bez których warsztat elektronika szybko robi się ślepy. Pozwala sprawdzić napięcie, prąd, rezystancję i ciągłość obwodu, czyli odpowiedzieć na większość podstawowych pytań diagnostycznych, zanim sięgnie się po droższy sprzęt. W tym tekście wyjaśniam, czym jest miernik uniwersalny, jakie ma funkcje, jak go czytać i jak używać go bezpiecznie w praktyce.
Najważniejsze rzeczy o multimetrze w kilku punktach
- Multimetr łączy kilka przyrządów pomiarowych w jednym urządzeniu i jest podstawowym narzędziem diagnostycznym w elektronice.
- Najczęściej mierzy napięcie, prąd, rezystancję, ciągłość obwodu, a w lepszych modelach także pojemność, częstotliwość i temperaturę.
- Do pomiaru napięcia podłącza się go równolegle, a do pomiaru prądu szeregowo.
- Pomiar rezystancji, ciągłości i diod wykonuje się na odłączonym zasilaniu.
- W warsztacie elektronika najbardziej liczą się czytelny wybór zakresów, dobre gniazda, szybki test ciągłości i sensowne zabezpieczenie wejść.

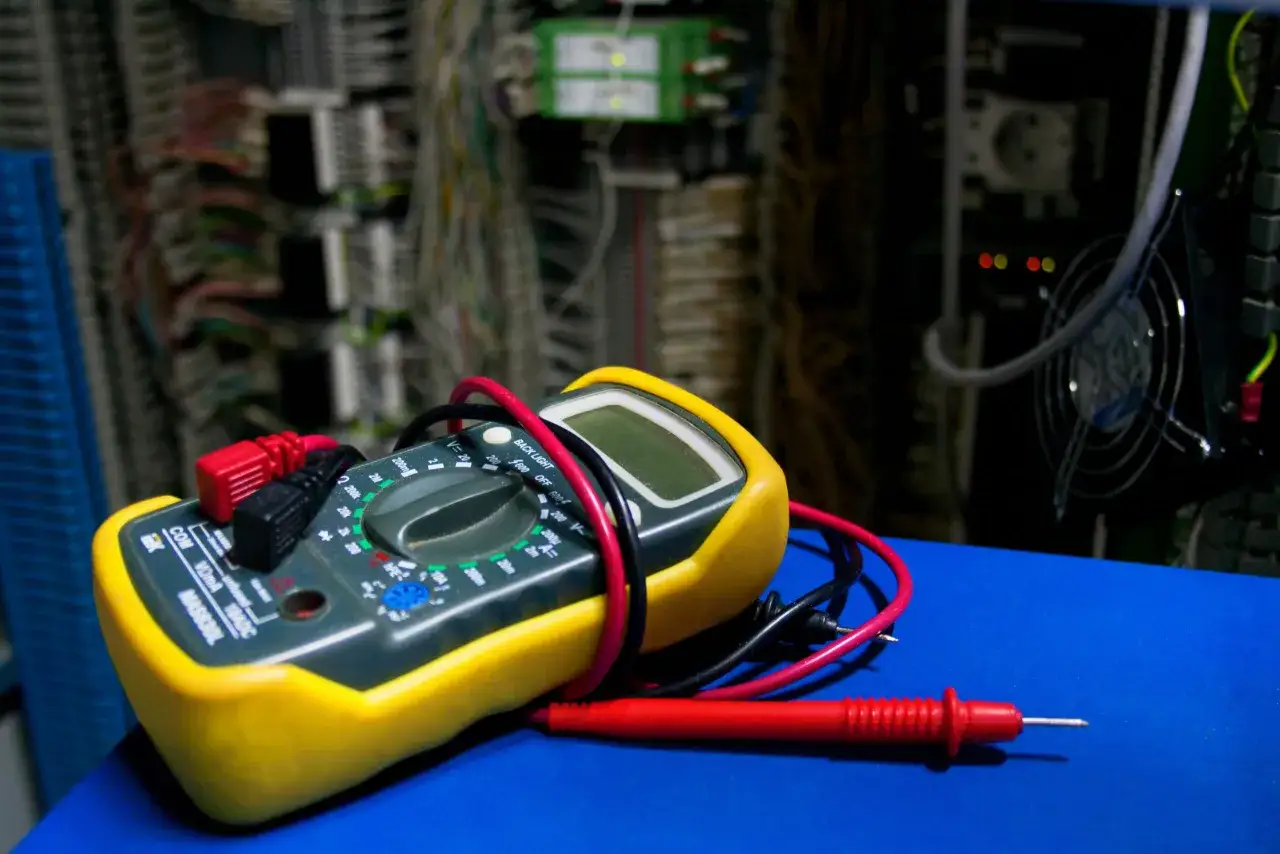

Czym jest multimetr i dlaczego to podstawowe narzędzie w warsztacie elektronika
Najprościej mówiąc, multimetr to uniwersalny miernik elektryczny. Jak opisuje Fluke, cyfrowy model służy do pomiaru kilku wielkości elektrycznych, przede wszystkim napięcia, prądu i rezystancji. W praktyce oznacza to, że jednym urządzeniem sprawdzam zasilacz, baterię, przewód, rezystor, diodę, a często także cały fragment układu.
W warsztacie elektronika traktuję go jak narzędzie pierwszego kontaktu. Zanim zacznę podejrzewać uszkodzony mikrokontroler, przetwornicę czy układ scalony, najpierw sprawdzam rzeczy prostsze: czy dochodzi zasilanie, czy masa jest ciągła, czy bezpiecznik nie jest przepalony, czy bateria nie siadła pod obciążeniem. To właśnie dlatego multimetr jest tak ważny - skraca drogę od objawu do przyczyny.
Warto też rozróżnić miernik analogowy i cyfrowy. Analogowy pokazuje wynik na skali z wychylną wskazówką, ale w codziennej elektronice zdecydowanie częściej wybiera się model cyfrowy, bo odczyt jest prostszy, dokładniejszy i mniej podatny na błędy interpretacji. Skoro już wiadomo, po co ten przyrząd jest używany, przejdźmy do tego, co właściwie potrafi zmierzyć.
Jakie pomiary wykonuje multimetr i co z nich wynika
Dobry multimetr nie ogranicza się do jednego zadania. Poniżej zebrałem najważniejsze funkcje, z których korzysta się najczęściej w elektronice i serwisie.
| Funkcja | Oznaczenie | Co sprawdza | Kiedy jest przydatna |
|---|---|---|---|
| Napięcie stałe | V⎓ | Poziom zasilania z baterii, zasilacza lub linii DC | Kontrola baterii, przetwornic, układów zasilania |
| Napięcie zmienne | V~ | Wartość napięcia sieciowego lub AC z transformatora | Sprawdzanie zasilania sieciowego i torów AC |
| Prąd | A, mA, µA | Ile prądu pobiera układ | Diagnostyka poboru energii, zwarć, zużycia baterii |
| Rezystancja | Ω | Opór elementu lub przewodu | Sprawdzanie rezystorów, ścieżek, cewek, styków |
| Ciągłość obwodu | Symbol dźwięku lub diody | Czy połączenie jest kompletne | Test przewodów, bezpieczników, ścieżek PCB |
| Test diody | Symbol diody | Spadek napięcia na złączu półprzewodnikowym | Sprawdzanie diod, tranzystorów i elementów SMD |
| Pojemność | F, nF, µF | Wartość kondensatora | Diagnostyka zasilaczy, filtrów i układów czasowych |
W lepszych modelach pojawia się też pomiar częstotliwości, temperatury, wypełnienia impulsu, funkcja hold, min/max albo tryb względny. Nie są to dodatki dekoracyjne. Przy pracy z elektroniką potrafią oszczędzić czas, zwłaszcza gdy mierzę sygnał pulsujący, niestabilny albo trudny do odczytania na szybko. Jednocześnie trzeba pamiętać, że sam multimetr nie pokazuje wszystkiego - nie zobaczysz na nim kształtu przebiegu tak jak na oscyloskopie, więc przy bardziej złożonej diagnostyce te dwa narzędzia się uzupełniają.
Znając funkcje, łatwiej zrozumieć obudowę miernika, bo to właśnie na niej widać najwięcej pułapek dla początkujących.

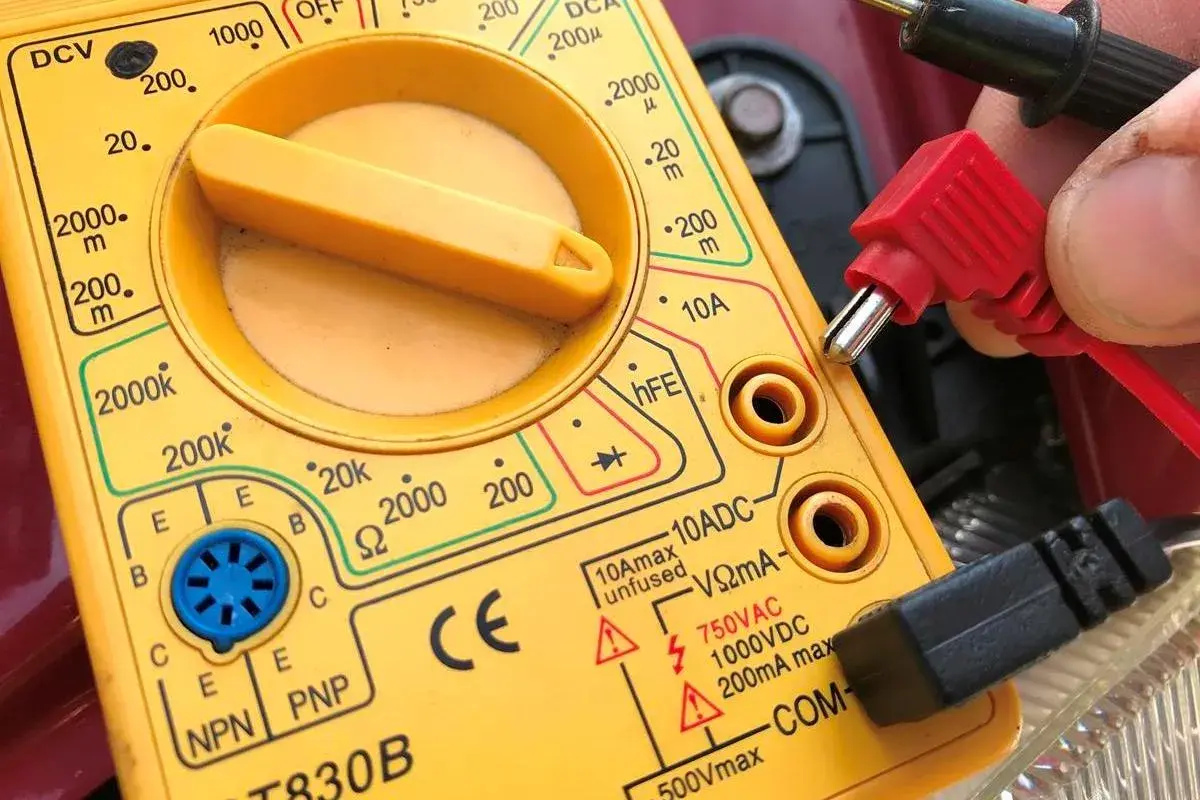

Jak czytać gniazda, zakresy i symbole na obudowie
Na pierwszy rzut oka multimetr wydaje się prosty, ale na obudowie znajduje się kilka elementów, których pomylenie kończy się złym pomiarem albo przepalonym bezpiecznikiem. Najważniejsze są gniazda, bo to właśnie tam podłącza się przewody pomiarowe.
- COM - wspólne gniazdo dla czarnej sondy. To punkt odniesienia niemal każdego pomiaru.
- VΩ - gniazdo do pomiaru napięcia, rezystancji, ciągłości, diod i wielu innych funkcji niskoprądowych.
- mA/µA - wejście do pomiaru małych prądów. Zwykle ma osobne zabezpieczenie bezpiecznikiem.
- 10A lub podobne oznaczenie - wejście do większych prądów, używane krótko i ostrożnie.
Drugim ważnym elementem jest pokrętło wyboru funkcji. Symbole V⎓ i V~ oznaczają odpowiednio napięcie stałe i zmienne, Ω - rezystancję, a symbol diody i brzęczyka - test elementów i ciągłości. Jeśli miernik ma zakres ręczny, sam wybieram przedział pomiaru. Jeśli ma auto-range, urządzenie robi to za mnie. W praktyce auto-range jest wygodniejsze dla początkujących, ale dobry manualny zakres nadal bywa szybszy, gdy wiem mniej więcej, czego się spodziewać.
Warto zwrócić uwagę także na oznaczenie true RMS. To funkcja ważna przy pomiarach napięć zmiennych o niestandardowym przebiegu, na przykład w zasilaczach impulsowych. Krótko mówiąc, taki miernik lepiej radzi sobie z sygnałami, które nie są czystą sinusoidą. To nie jest konieczność dla każdego, ale w warsztacie elektronika często robi różnicę. Gdy już umiem odczytać elementy miernika, najważniejsze staje się jedno: używać go bezpiecznie i właściwą metodą.
Jak używać multimetru bezpiecznie podczas pracy z elektroniką
Tu najwięcej zależy od nawyków. Sam miernik może być bardzo dobry, ale jeśli podłączę sondy w złym trybie, wynik będzie bezwartościowy albo wręcz niebezpieczny. Najprostsza zasada brzmi: napięcie mierzę równolegle, prąd szeregowo.
- Najpierw sprawdzam, co dokładnie chcę zmierzyć i czy obwód jest pod napięciem.
- Potem wybieram właściwą funkcję, na przykład V⎓, V~, Ω albo test diody.
- Przewody wkładam do odpowiednich gniazd, zwykle czarny do COM, czerwony do VΩ albo do wejścia prądowego.
- Przy pomiarze napięcia dotykam sondami punktów pomiarowych równolegle do układu.
- Przy pomiarze prądu muszę przerwać obwód i włączyć miernik w szereg.
- Po zakończeniu odkładam przewód czerwony z powrotem do gniazda VΩ, jeśli wcześniej był w torze prądowym.
Przy rezystancji, ciągłości, diodach i pojemności obwód powinien być odłączony od zasilania. To nie jest drobiazg. Pomiar omów na żywym układzie daje fałszywe wyniki, bo multimetr „widzi” nie tylko mierzony element, ale też inne ścieżki w układzie. Fluke zwraca uwagę, że podczas pomiaru rezystancji trzeba zachować ostrożność właśnie dlatego, że wynik zależy od wszystkich możliwych dróg między sondami.
W pomiarze ciągłości brzęczyk daje szybki sygnał, że obwód jest zamknięty. To świetne do sprawdzania kabli, bezpieczników i ścieżek na płytce, ale trzeba pamiętać, że sygnał dźwiękowy nie mówi nic o jakości połączenia pod obciążeniem. Przewód może „piszczeć”, a mimo to mieć zaśniedziałe styki i duży spadek napięcia. Dlatego test ciągłości traktuję jako filtr wstępny, a nie ostateczny wyrok. Skoro zasady bezpieczeństwa są już jasne, pora przejść do tego, jaki miernik rzeczywiście ma sens w codziennej pracy.
Jaki multimetr ma sens do domowego warsztatu, a jaki do bardziej wymagających napraw
Nie każdy musi kupować rozbudowany model z funkcjami, których nigdy nie użyje. Dla większości osób zajmujących się elektroniką najważniejsze są trzy rzeczy: sensowna dokładność, szybki odczyt i porządne zabezpieczenie wejść. Reszta jest dodatkiem dopiero wtedy, gdy faktycznie rozwija zakres pracy.
| Poziom | Co powinien mieć | Dla kogo | Na czym nie warto oszczędzać |
|---|---|---|---|
| Podstawowy | Napięcie, rezystancję, ciągłość, prosty test diody | Hobby, nauka, proste naprawy | Czytelny ekran i poprawnie działający test ciągłości |
| Średni | Auto-range, pojemność, częstotliwość, podświetlenie, hold | Regularna praca przy elektronice i serwisie | Bezpieczne gniazda prądowe i dobre sondy |
| Zaawansowany | true RMS, min/max, szybki buzzer, lepsza filtracja odczytu | Diagnostyka bardziej złożonych układów i zasilania | Stabilność pomiaru i sensowna ochrona wejść |
Jeśli miałbym wskazać jedną cechę, którą początkujący zwykle niedoceniają, byłaby to jakość pomiaru ciągłości i wygoda sond. Przy szukaniu przerwy w przewodzie albo błędu na płytce liczy się reakcja „piszczałki”, a nie marketingowa lista funkcji. Dobrze zaprojektowany multimetr lepiej reaguje na krótkie zwarcia, szybciej podaje wynik i mniej męczy rękę podczas wielokrotnego przykładania sond.
W praktyce przy zakupie warto też sprawdzić, czy wejście prądowe ma osobny bezpiecznik, czy przewody są elastyczne i czy obudowa nie sprawia wrażenia kruchej. Do elektroniki nie potrzebuję narzędzia pancernego jak do przemysłu ciężkiego, ale potrzebuję miernika, który nie będzie przeszkadzał przy codziennej diagnostyce. To prowadzi prosto do ostatniego problemu: najczęstszych pomyłek, które potrafią zepsuć nawet poprawny sprzęt.
Najczęstsze pomyłki, które psują pomiar bardziej niż sam miernik
Najwięcej błędów przy pracy z multimetrem wynika nie z jakości urządzenia, ale z pośpiechu. W warsztacie widzę to stale: ktoś chce „tylko szybko sprawdzić” i właśnie przez to robi pomiar, który nic nie mówi albo kończy się uszkodzeniem bezpiecznika.
- Pomylenie gniazd - czerwony przewód zostaje w wejściu prądowym, a użytkownik mierzy napięcie. To częsty błąd i niepotrzebne ryzyko.
- Pomiar rezystancji na włączonym układzie - wynik jest mylący, bo układ jest pod napięciem i wpływa na odczyt.
- Pomiar prądu bez przerwania obwodu - miernik wpięty równolegle w trybie prądowym może zrobić zwarcie.
- Zbyt mało uwagi przy małych zakresach - w niskoomowych pomiarach przewody i styk sond mają znaczenie, więc wynik trzeba interpretować ostrożnie.
- Ślepa wiara w test ciągłości - sygnał dźwiękowy potwierdza połączenie, ale nie jakość styku pod obciążeniem.
- Ignorowanie stanu baterii miernika - słaba bateria potrafi wprowadzić niestabilność wskazań, zwłaszcza w tańszych modelach.
Do tego dochodzi jeszcze jeden problem, który widzę zwłaszcza u osób zaczynających przygodę z elektroniką: chęć mierzenia „czegokolwiek, byle coś pokazało”. To zły nawyk. Najpierw trzeba wiedzieć, czy sprawdzam napięcie zasilania, spadek na diodzie, opór ścieżki, czy pobór prądu całego modułu. Dopiero wtedy multimetr daje odpowiedź, którą naprawdę da się wykorzystać. I właśnie dlatego warto zapamiętać kilka praktycznych wniosków, zanim miernik trafi na stałe do codziennej pracy.
Co warto zapamiętać, zanim multimetr stanie się codziennym narzędziem
Multimetr nie jest efektowny, ale w elektronice bardzo często bywa najważniejszy. Dobrze używany pozwala szybko oddzielić problem z zasilaniem od uszkodzenia elementu, a prostą usterkę od poważniejszej awarii. W mojej ocenie właśnie to czyni go narzędziem obowiązkowym, niezależnie od tego, czy chodzi o domowy warsztat, serwis, czy pracę przy robotyce i układach hobbystycznych.
Jeśli mam wskazać najrozsądniejszy punkt wyjścia, to taki: wybierz miernik z czytelnymi gniazdami, sprawnym testem ciągłości, auto-range i porządnymi sondami. Reszta funkcji ma znaczenie dopiero wtedy, gdy wiesz, czego naprawdę potrzebujesz. A jeśli wchodzisz głębiej w diagnostykę układów cyfrowych i zasilaczy impulsowych, multimetr zostaje bazą, do której z czasem dokładasz oscyloskop, zasilacz laboratoryjny i resztę zaplecza pomiarowego.
Najlepszy multimetr to nie ten z największą liczbą funkcji, tylko ten, którego używasz poprawnie i bez zastanawiania się nad prostymi rzeczami. W praktyce właśnie taki miernik najszybciej odpowiada na pytanie, gdzie układ przestał działać i co trzeba sprawdzić jako pierwsze.
