Laminat w elektronice to fundament płytki drukowanej: decyduje o sztywności, izolacji i o tym, jak układ zniesie lutowanie, temperaturę oraz obciążenia mechaniczne. W warsztacie elektronika nie jest to detal drugorzędny, bo od materiału zależy zarówno wygoda prototypowania, jak i trwałość gotowego projektu. Poniżej wyjaśniam, z czego laminat jest zrobiony, jakie są jego najważniejsze odmiany i kiedy zwykły FR-4 wystarcza, a kiedy lepiej sięgnąć po coś bardziej specjalistycznego.
Najważniejsze informacje o laminacie w elektronice
- Laminat to izolacyjny materiał bazowy PCB, zwykle pokryty miedzią z jednej lub obu stron.
- Najczęściej spotkasz FR-4: tkaninę szklaną z żywicą epoksydową, stabilną i łatwą w obróbce.
- Typowa grubość samej płytki to 1,5 mm, a grubość miedzi często wynosi 18, 35 albo 70 µm.
- Do większości projektów amatorskich i serwisowych wystarcza FR-4, ale układy mocy i RF mają inne wymagania.
- W warsztacie liczą się też metody obróbki: frezowanie CNC, trawienie chemiczne i gotowe płytki prototypowe.

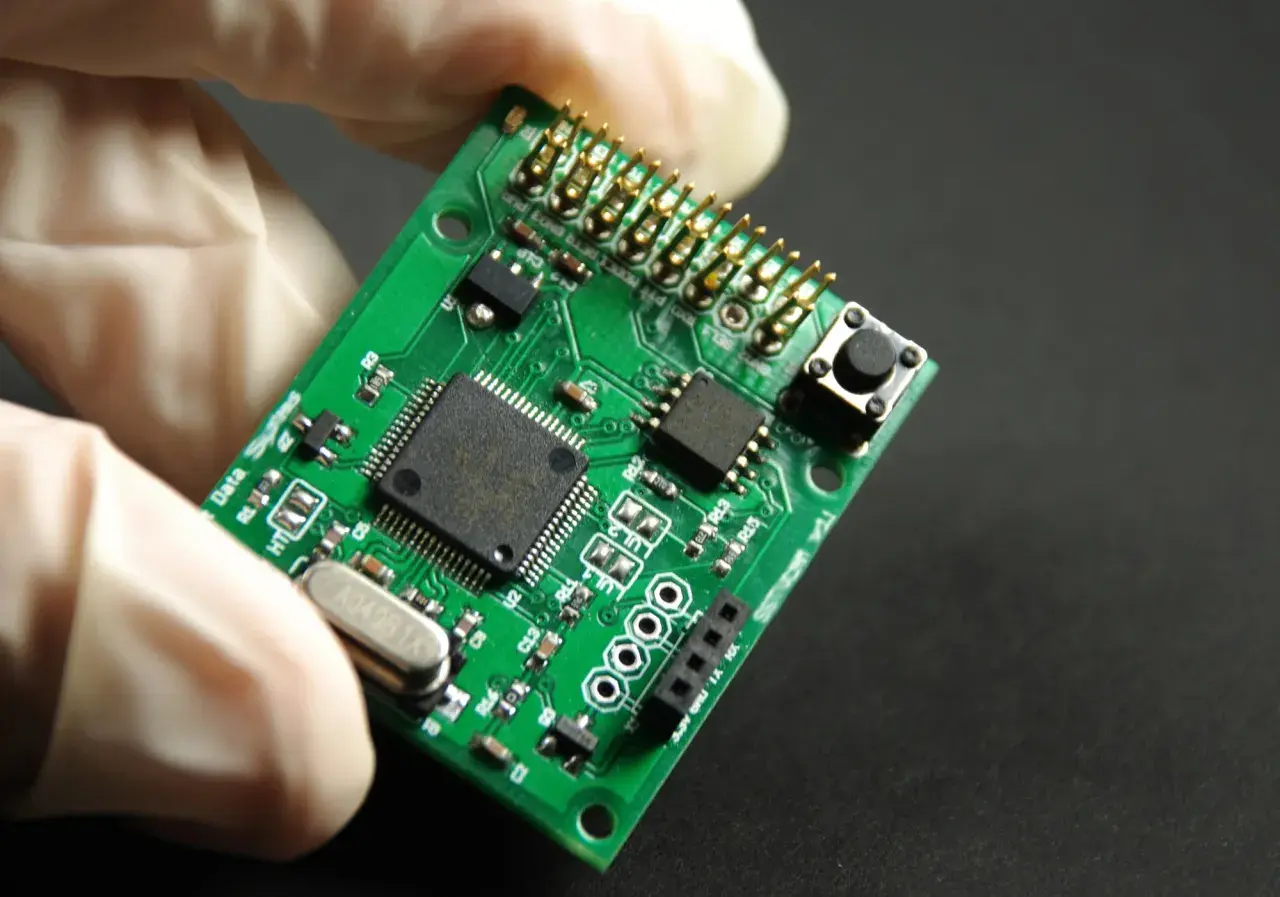

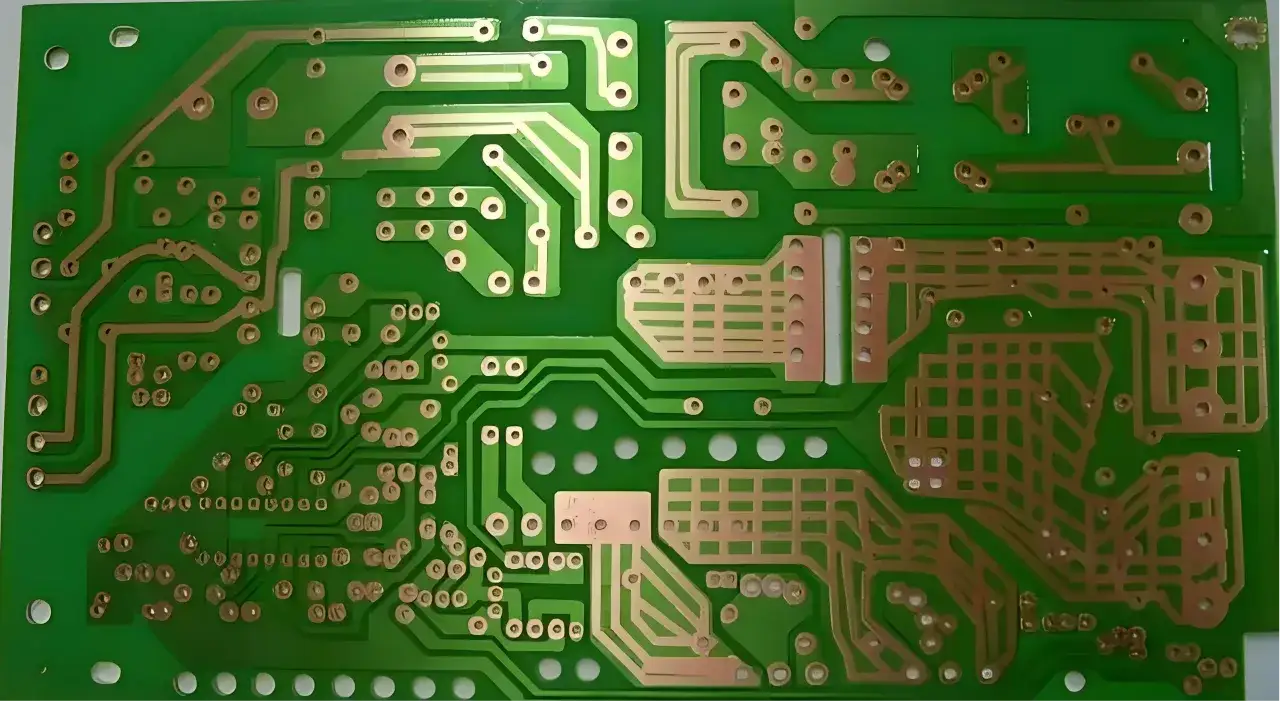

W praktyce laminat jest surowcem, z którego powstaje PCB. Sam w sobie jest płytą izolacyjną, ale po pokryciu miedzią, narysowaniu ścieżek i wytrawieniu zamienia się w obwód drukowany. Ja patrzę na niego jak na szkielet elektroniki: jeśli materiał jest słaby, poprawny schemat i tak potrafi zacząć się zachowywać kapryśnie.
To ważne zwłaszcza w warsztacie, gdzie płytka nie jest tylko nośnikiem elementów. Musi przetrwać wiercenie, lutowanie, czasem poprawki hot air, a czasem zwykłe wielokrotne przekładanie między uchwytami. Dlatego pytanie nie brzmi wyłącznie „co to jest laminat”, ale też czy konkretny materiał wytrzyma temperaturę, obciążenie i tempo pracy. Żeby to ocenić, trzeba zajrzeć pod powierzchnię warstw.
Z czego składa się laminat i jakie typy spotkasz najczęściej
Najprościej mówiąc, laminat to kompozyt: warstwa wzmacniająca plus spoiwo. W elektronice najczęściej spotykam układ z tkaniny szklanej i żywicy epoksydowej, bo daje dobry kompromis między sztywnością, izolacją i odpornością na temperaturę. Dopiero na tak przygotowanym podkładzie pojawia się miedź, z której robi się ścieżki i pola lutownicze.
| Typ laminatu | Budowa | Gdzie sprawdza się najlepiej | Ograniczenia |
|---|---|---|---|
| FR-4 | Włókno szklane + żywica epoksydowa | Większość płytek amatorskich i komercyjnych | Standardowy wybór, zwykle do ok. 130°C |
| FR-2 | Papier + żywica fenolowa | Proste, tanie urządzenia | Słabsza odporność cieplna, ok. 105°C |
| CEM-1 / CEM-3 | Kompozyt papierowo-szklany | Budżetowe PCB i prostsze serie | To kompromis, nie materiał do ciężkich warunków |
| Poliimid | Laminat wysokotemperaturowy | Układy wymagające wysokiej temperatury lub elastyczności | Droższy, zwykle do ok. 260°C |
| MCPCB | Rdzeń aluminiowy + dielektryk + miedź | LED i elementy mocy | Świetne chłodzenie, ale mniejsza swoboda projektowa |
| PTFE / Rogers | Materiały do wysokich częstotliwości | RF, mikrofale, precyzyjna transmisja sygnału | Droższe i trudniejsze w obróbce |
Do tego dochodzi grubość samej płytki i miedzi. W praktyce bardzo często spotykam laminat o grubości 1,5 mm, a warstwa miedzi ma zwykle 18, 35 albo 70 µm. 35 µm to bezpieczny standard do większości projektów, natomiast 70 µm przydaje się tam, gdzie prąd i nagrzewanie zaczynają mieć większe znaczenie. Z tych parametrów łatwo już przejść do pytania, jak taki materiał zmienia się w gotową płytkę.
Jak laminat trafia do warsztatu i zamienia się w PCB
W warsztacie elektronika laminat staje się PCB na kilka sposobów. Najprostszy wariant to płytka uniwersalna albo stykowa, gdy chcę szybko sprawdzić układ bez projektowania ścieżek. Jeśli zależy mi na własnej płytce, najczęściej wybieram frezowanie CNC albo wytrawianie chemiczne; TME zwraca uwagę, że właśnie te metody są jednymi z podstawowych przy prototypowaniu PCB.
- Projektuję układ w programie CAD i układam ścieżki tak, by nie przeciążać cienkich fragmentów miedzi.
- Dobieram typ laminatu, grubość płytki i grubość miedzi do temperatury, prądu oraz sposobu montażu.
- Przenoszę wzór przez fototransfer, trawienie albo frezowanie, zależnie od tego, jak dokładna ma być płytka.
- Wiercę otwory, przygotowuję pola lutownicze i sprawdzam, czy nie ma uszkodzeń warstwy miedzi.
- Lutuję elementy, robię poprawki i testuję układ pod obciążeniem.
Ja zwykle zaczynam od pytania, czy w ogóle muszę robić własny laminat z nadrukowaną miedzią. Do nauki i pierwszych testów często wystarcza płytka prototypowa albo stykowa, bo skraca drogę do działania. Własne PCB ma sens wtedy, gdy układ jest już sprawdzony i chcę go uporządkować, odchudzić albo przygotować do pracy w bardziej wymagającym środowisku. To prowadzi prosto do wyboru materiału pod konkretny cel.
Jak dobrać laminat do projektu zamiast kierować się tylko ceną
Przy wyborze nie patrzę wyłącznie na to, co jest najtańsze. Najpierw sprawdzam trzy rzeczy: temperaturę pracy, obciążenie prądowe i to, czy sygnał ma być prowadzony „zwykłą” drogą, czy na przykład w układzie RF. Dopiero potem dobieram materiał, bo zły wybór zwykle mści się później pękaniem pól lutowniczych, odklejaniem miedzi albo zbyt dużymi stratami sygnału.
| Sytuacja | Co zwykle wybieram | Dlaczego |
|---|---|---|
| Większość prototypów i projektów ogólnych | FR-4, często 1,5 mm i 35 µm miedzi | Najlepszy kompromis ceny, sztywności i łatwości obróbki |
| Układy LED, zasilacze i elementy mocy | MCPCB lub grubsza miedź | Lepsze odprowadzanie ciepła i mniejsze ryzyko przegrzania |
| Wysokie częstotliwości i RF | PTFE albo Rogers | Niskie straty dielektryczne i stabilniejsze parametry sygnału |
| Szybkie testy na stole | Płytka stykowa lub uniwersalna płytka prototypowa | Brak konieczności projektowania PCB na tym etapie |
| Bardzo tani produkt, prosty układ | FR-2 lub CEM-1 | Niższy koszt, ale kosztem odporności na temperaturę |
Warto też pamiętać, że sama grubość miedzi nie załatwia wszystkiego. Ścieżka o szerokości 0,3 mm z miedzią 70 µm nadal może być za słaba, jeśli prowadzi większy prąd albo ma zbyt mały zapas termiczny. Z kolei laminat odporny na temperaturę nie uratuje projektu, jeśli elementy są upchane zbyt gęsto i nie ma gdzie odprowadzić ciepła. Ograniczenia materiału najlepiej widać właśnie przy błędach.
Najczęstsze błędy przy pracy z laminatem i gdzie materiał ma swoje granice
Najczęstszy błąd widzę wtedy, gdy ktoś zakłada, że każdy laminat zachowuje się tak samo. W praktyce papierowy FR-2 i szklano-epoksydowy FR-4 różnią się wyraźnie odpornością cieplną, sztywnością i reakcją na wielokrotne grzanie. Jeśli ktoś planuje poprawki hot air albo montaż elementów mocy, a wybiera najtańszą płytę, problemy zwykle są tylko kwestią czasu.
- Zbyt słaby materiał do zbyt gorącego projektu prowadzi do odklejania miedzi i pękania padów.
- Ignorowanie grubości miedzi sprawia, że ścieżki grzeją się mocniej, niż zakładał projekt.
- Próba zrobienia bardzo drobnego układu ręcznie kończy się często niedokładnością wierceń i zbyt szerokimi tolerancjami.
- Brak myślenia o odprowadzaniu ciepła jest szczególnie groźny przy LED-ach, przetwornicach i driverach mocy.
- Przekonanie, że laminat rozwiąże problem projektu bywa złudne, bo materiał tylko przenosi założenia układu do świata fizycznego.
Granice laminatu są też technologiczne. Bardzo wysokie częstotliwości, wysoka temperatura albo wymagania mechaniczne potrafią wymusić materiały specjalne, a te są droższe i mniej wygodne w obróbce. Ja traktuję to dość praktycznie: jeśli zwykły FR-4 wystarcza, nie komplikuję projektu; jeśli nie wystarcza, wybieram materiał świadomie, a nie „na wszelki wypadek”. Dzięki temu decyzja o laminacie nie staje się później źródłem kosztownych poprawek.
Co warto zapamiętać, zanim wytrawisz pierwszą płytkę
Jeśli miałbym wskazać jeden bezpieczny punkt startu, wybrałbym FR-4 o grubości 1,5 mm z miedzią 35 µm. To materiał, na którym da się nauczyć więcej niż na najtańszych płytkach papierowych, a jednocześnie nie utrudnia lutowania i nie wymaga specjalnego podejścia przy większości projektów amatorskich. Właśnie dlatego tak często wraca w warsztatach i w produkcji PCB.
W praktyce laminat to nie tło dla elektroniki, tylko element, który współdecyduje o trwałości całego układu. Gdy dobierzesz go do temperatury, prądu i sposobu montażu, oszczędzisz sobie większości problemów, które wychodzą dopiero przy pierwszym grzaniu lutownicą. A to w warsztacie elektronika zwykle znaczy więcej niż idealnie wyglądający projekt na ekranie.
