Symulacja układów elektronicznych pozwala sprawdzić zachowanie projektu jeszcze przed wzięciem lutownicy do ręki. Dzięki temu szybciej widać błędy w polaryzacji, stabilności, filtracji i zasilaniu, a w wielu przypadkach da się też porównać kilka wariantów układu bez zamawiania kolejnych płytek. W warsztacie elektronika to narzędzie, które oszczędza czas, elementy i nerwy, ale tylko wtedy, gdy używa się go z głową.
W praktyce chodzi o symulator SPICE, czyli klasę narzędzi do analizy obwodów analogowych i mieszanych. Najlepiej sprawdza się tam, gdzie liczą się parametry, przebiegi czasowe i odpowiedź częstotliwościowa, a nie tylko sama łączność ścieżek na schemacie.
Najważniejsze rzeczy, które trzeba wiedzieć o symulacji SPICE
- To nie jest jeden program, tylko cała rodzina symulatorów obwodów elektronicznych.
- Największą wartość daje przy układach analogowych, zasilaczach, filtrach i torach pomiarowych.
- Wynik zależy od jakości modeli elementów oraz od tego, czy schemat odzwierciedla realny układ.

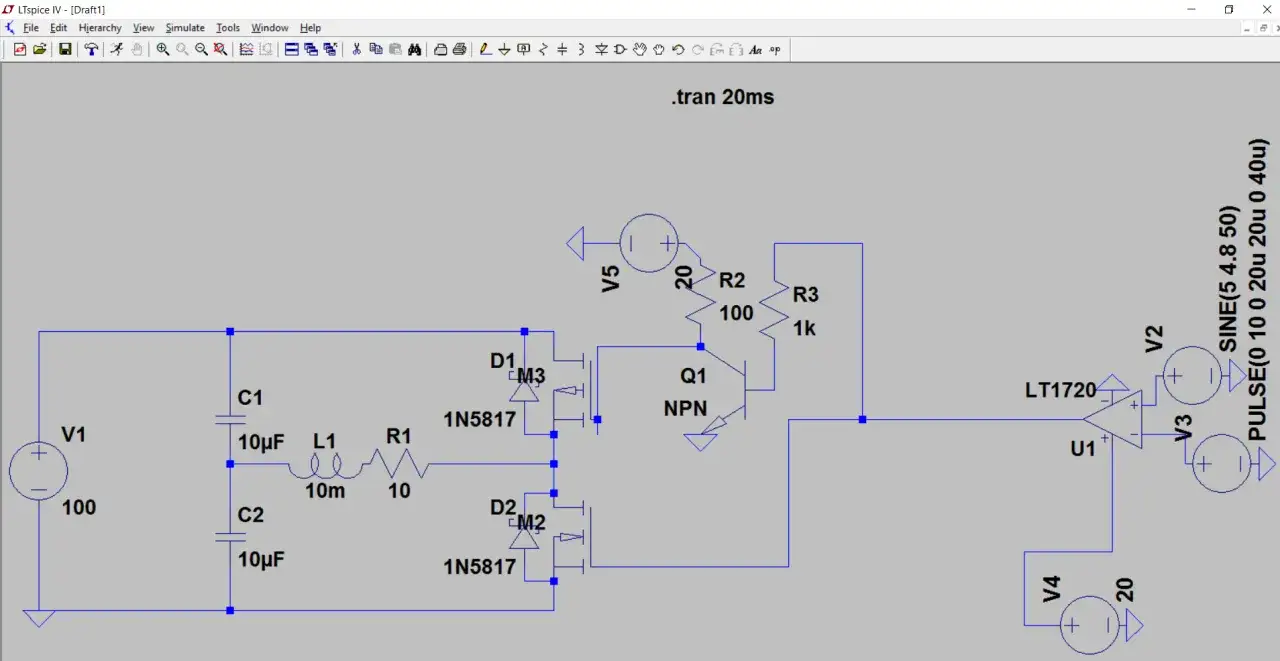

- Dla wielu osób najlepszym startem są LTspice albo KiCad z ngspice, bo oba rozwiązania są darmowe.
- Symulacja nie zastępuje pomiaru na gotowym układzie, ale potrafi mocno skrócić drogę do działającego prototypu.
Jak rozumieć SPICE w praktyce
SPICE to skrót od Simulation Program with Integrated Circuit Emphasis, ale dziś ważniejsze jest to, że jest to standard myślenia o układzie przed prototypem. Ja traktuję go jak cyfrowy poligon doświadczalny: mogę sprawdzić, czy zasilacz startuje poprawnie, czy filtr trzyma pasmo i czy tranzystor nie wchodzi w stan, którego na papierze w ogóle nie widać.
- Dobry do sprawdzania punktu pracy, odpowiedzi czasowej, pasma, szumów i wpływu zmian wartości elementów.
- Słaby do przewidywania wszystkiego, co zależy od mechaniki, prowadzenia masy, jakości lutów, indukcyjności przewodów czy layoutu płytki.
- Najbardziej opłacalny w układach analogowych, zasilaczach, filtrach aktywnych, prostych interfejsach czujników i stopniach tranzystorowych.
Właśnie dlatego dobry program SPICE nie jest zabawką do rysowania ładnych wykresów, tylko narzędziem do szybkiego sprawdzania hipotez. Żeby używać go sensownie, trzeba rozumieć, co dzieje się pod spodem.
Jak działa symulacja obwodu od schematu do wykresu
Całość opiera się na trzech rzeczach: schemacie, modelach elementów i wybranej analizie. Schemat określa połączenia, model opisuje zachowanie elementu, a analiza mówi symulatorowi, co ma policzyć. Model to matematyczny opis zachowania elementu; bez niego symulator widzi tylko idealny rezystor, kondensator albo źródło.
W praktyce najczęściej korzysta się z kilku podstawowych trybów pracy. Każdy z nich odpowiada na inne pytanie, dlatego nie warto ograniczać się do jednego wykresu.
| Rodzaj analizy | Co pokazuje | Kiedy ma sens |
|---|---|---|
| Punkt pracy | Napięcia i prądy w stanie ustalonym bez zmian w czasie | Sprawdzenie polaryzacji tranzystora, wzmacniacza lub źródła odniesienia |
| Transient | Przebiegi czasowe po skoku, impulsie lub starcie układu | Test zasilaczy, układów logicznych, oscylatorów i odpowiedzi na sygnał wejściowy |
| AC | Wzmocnienie, fazę i pasmo dla małych sygnałów | Filtry, wzmacniacze operacyjne, pętle sprzężenia zwrotnego |
| Noise | Wpływ szumów na tor sygnałowy | Przedwzmacniacze, czujniki, układy pomiarowe |
| Sweep parametrów | Zmianę zachowania po modyfikacji wartości elementu | Dobór rezystorów, kondensatorów, tolerancji i marginesów bezpieczeństwa |
Jeśli dopiero zaczynasz, zapamiętaj jedno: wynik jest tak dobry, jak model i założenia wejściowe. To dlatego w kolejnym kroku warto świadomie wybrać narzędzie, a nie brać pierwsze z brzegu.
Jak wybrać narzędzie do pracy w warsztacie elektronika
Nie wybieram symulatora po samej popularności. Najpierw pytam, czy ważniejszy jest dla mnie szybki start, integracja z PCB, możliwość skryptowania, czy może gotowa biblioteka modeli. W praktyce w domowym i szkolnym warsztacie najczęściej wygrywa jeden z dwóch kierunków: prosty, dopracowany interfejs albo pełna integracja z projektowaniem płytki.
| Narzędzie | Koszt startu | Najmocniejsza strona | Dla kogo |
|---|---|---|---|
| LTspice | 0 zł | Szybki start, mocna analiza analogowa, wygodny podgląd przebiegów | Osoby zaczynające przygodę z symulacją i projektanci klasycznych układów analogowych |
| ngspice | 0 zł | Open source, elastyczność, dobre możliwości automatyzacji | Użytkownicy lubiący skrypty, integracje i pracę bardziej techniczną niż „klikową” |
| KiCad z ngspice | 0 zł | Symulacja i projekt PCB w jednym środowisku | Projekty, które i tak powstają w KiCad i mają trafić szybko z idei do płytki |
| Pakiety komercyjne | licencja | Wsparcie producenta i rozbudowane biblioteki modeli | Zespoły, firmy i bardziej złożone projekty, w których liczy się także serwis i standaryzacja |
Jeśli zaczynasz od zera, rozsądny start to LTspice albo KiCad z ngspice. Pierwsze narzędzie daje bardzo szybkie efekty przy klasycznej analogówce, drugie dobrze spina symulację z całym procesem projektowym. Po wyborze programu najważniejsze staje się już nie „w czym”, tylko „co” symulować najpierw.
Co warto symulować najpierw, żeby szybko zobaczyć efekt
Najwięcej pożytku daje mi symulowanie tych fragmentów układu, które mają największy wpływ na zachowanie całości. Zamiast od razu budować cały system, zaczynam od elementu, który najłatwiej się rozjeżdża w praktyce.
- Zasilacz liniowy lub impulsowy - sprawdzam tętnienia, napięcie dropout, start układu i zachowanie przy zmianie obciążenia.
- Filtr aktywny - oceniam częstotliwość graniczną, tłumienie i fazę, bo w filtrach mały błąd wartości potrafi całkiem zmienić efekt.
- Wzmacniacz operacyjny - patrzę, czy nie zabraknie zakresu wejściowego lub wyjściowego i czy sprzężenie zwrotne nie wprowadza niestabilności.
- Stopień tranzystorowy - sprawdzam polaryzację, przełączanie, nasycenie i to, czy tranzystor rzeczywiście pracuje w oczekiwanym obszarze.
- Tor wejściowy czujnika - analizuję offset, szumy i dopasowanie impedancji, bo w takich układach każdy drobiazg ma znaczenie.
- Oscylator lub generator - oceniam, czy układ wystartuje i czy amplituda nie ucieknie w stronę, której nie chcę widzieć na stole.
To są zwykle te miejsca, w których prototyp potrafi zaskoczyć najbardziej. Jeżeli one działają na ekranie, a potem nie działają na stole, problem bardzo często leży nie w samym pomyśle, tylko w ograniczeniach modelu albo w pominiętych szczegółach montażu.
Gdzie symulacja myli najczęściej i kiedy trzeba wrócić do miernika
Tu widzę najwięcej błędnych oczekiwań. Symulator nie jest wróżką: pokaże to, co wynika z modelu, a nie to, co zrobi przypadkowy kabel, słaby lut, zły layout albo element o dużym rozrzucie parametrów.
- Zbyt idealne źródła - wirtualne zasilanie bez spadków i ograniczeń prądowych potrafi dać zbyt optymistyczny wynik.
- Brak właściwego modelu - jeśli producent nie dostarczył modelu albo model jest uproszczony, wynik może mocno odbiegać od rzeczywistości.
- Pomijanie pasożytów - rezystancja ścieżek, ESR kondensatora, indukcyjność przewodów i pojemności montażowe często robią większą różnicę, niż początkujący zakładają.
- Ignorowanie tolerancji - układ zaprojektowany na idealnych wartościach bywa wrażliwy na realny rozrzut elementów.
- Problemy z konwergencją - to sytuacja, w której solver nie potrafi znaleźć stabilnego rozwiązania równań; zwykle sygnalizuje zbyt ambitne uproszczenie albo niepoprawne założenie w schemacie.
- Wyciąganie wniosków z jednego punktu - jeden ładny wykres nie mówi jeszcze, jak układ zachowa się przy temperaturze, innym obciążeniu lub skrajnej wartości elementu.
Jeżeli projekt dotyczy mocy, wysokich częstotliwości albo pracy na granicy parametrów, pomiar na rzeczywistym układzie jest obowiązkowy. Symulacja ma wtedy pomóc skrócić drogę, a nie zastąpić końcową weryfikację.
Jak włączyć symulację do codziennej pracy bez tracenia czasu
Najlepiej działa u mnie prosty rytm: najpierw minimalny model, potem jedna analiza, dopiero później dokładanie szczegółów. To oszczędza czas, bo od razu widać, czy problem leży w topologii układu, w doborze elementu, czy w samym modelu.
- Zacznij od najmniejszego sensownego fragmentu układu, a nie od pełnego projektu.
- Najpierw uruchom punkt pracy, żeby zobaczyć, czy układ w ogóle jest poprawnie spolaryzowany.
- Potem wybierz analizę transient albo AC, zależnie od tego, czy chcesz obserwować czas, czy pasmo.
- Podmieniaj elementy na lepsze modele dopiero wtedy, gdy prosta wersja działa przewidywalnie.
- Sprawdzaj tolerancje i skrajne przypadki, bo to właśnie one ujawniają słabe miejsca projektu.
- Porównaj wynik z pomiarem i zapisz sprawdzony plik jako bazę do kolejnych wersji.
W praktyce taki workflow daje więcej niż wielki, jednorazowy model zbudowany z nadmiaru szczegółów. Jeśli miałbym zostawić jedną rzecz do zapamiętania, powiedziałbym tak: symulator przyspiesza projektowanie, ale naprawdę pomaga dopiero wtedy, gdy łączysz go z pomiarem i zdrowym sceptycyzmem wobec zbyt idealnych wykresów.
