Cyna w elektronice - Co to jest i jak lutować, by połączenie było trwałe?

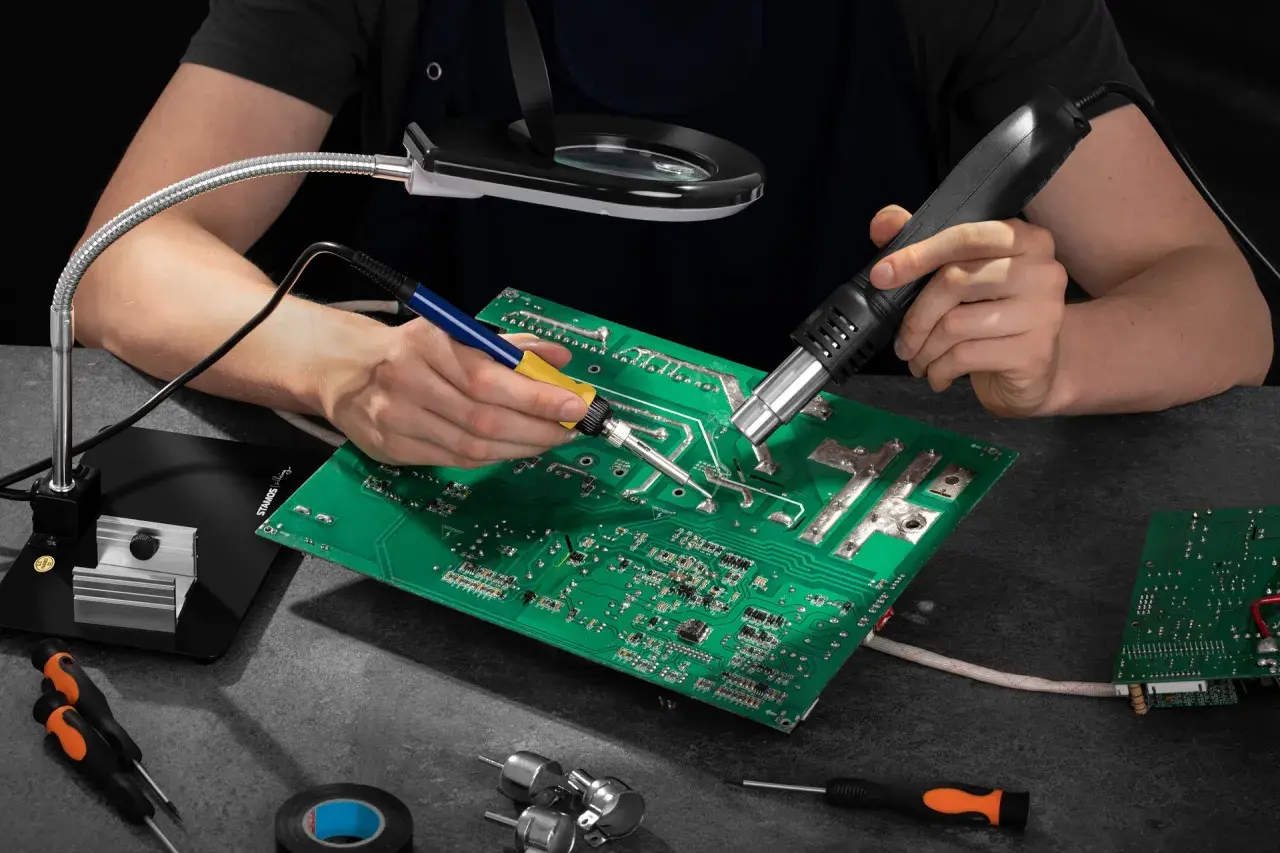

W elektronice cyna jest materiałem codziennego użytku: łączy przewody, pady i wyprowadzenia elementów, a przy tym decyduje o tym, czy lut będzie czysty i trwały. W praktyce odpowiedź na pytanie co to jest cyna sprowadza się do dwóch poziomów: sam metal to pierwiastek Sn, a w warsztacie najczęściej chodzi o spoiwo lutownicze na jego bazie. W tym tekście wyjaśniam różnicę, pokazuję, jakie rodzaje spoiwa mają sens przy lutowaniu i na co uważać, żeby nie psuć płytek oraz elementów.

Cyna to metal, ale w elektronice ważniejszy jest stop lutowniczy

Jeśli ktoś pyta mnie o cynę w kontekście warsztatu, najczęściej ma na myśli nie bryłkę metalu, tylko drut lutowniczy albo pastę lutowniczą. Sam pierwiastek Sn jest miękki, plastyczny i odporny na korozję, dlatego świetnie nadaje się jako składnik stopów używanych do łączenia elementów. W elektronice nie lutuje się jednak czystą cyną - praktycznie zawsze pracuje się stopem, bo sam metal nie dawałby tak stabilnych własności użytkowych.

Warto też rozróżnić dwa pojęcia, które często się mieszają: cyna jako pierwiastek i lutowie jako spoiwo. To drugie jest tym, co trafia na rozgrzany pad i spływa wokół wyprowadzenia elementu. Dla serwisanta ma to znaczenie bardzo konkretne, bo od składu spoiwa zależy temperatura pracy, wygląd spoiny i łatwość poprawiania błędów. Od tej różnicy naturalnie przechodzę do tego, dlaczego właśnie cyna tak dobrze trzyma się elektroniki.

Dlaczego cyna tak dobrze sprawdza się przy lutowaniu

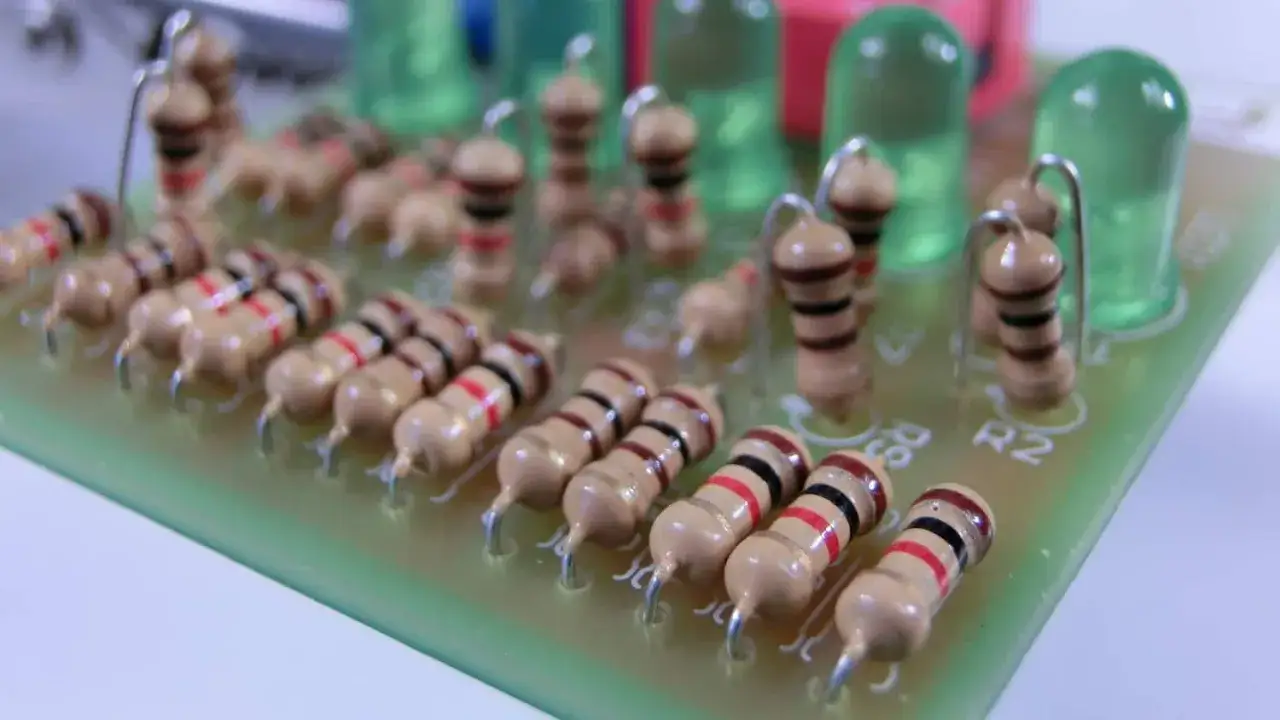

Największą przewagą stopów cynowych jest to, że topią się znacznie niżej niż miedź, laminat czy wyprowadzenia elementów. Dzięki temu da się połączyć dwa przewodzące elementy bez ich nadmiernego przegrzewania. Dodatkowo cyna dobrze zwilża miedź, czyli po roztopieniu rozlewa się po powierzchni w sposób, który tworzy trwałe połączenie elektryczne i mechaniczne.

Druga rzecz to odporność na korozję. Sama cyna nie jest idealna, ale w typowych zastosowaniach elektronicznych zapewnia sensowną trwałość i przewidywalność. W praktyce widać też różnicę między „ładnym” lutem a takim, który tylko wygląda na dobry: poprawna spoina ma gładką powierzchnię, nie jest spękana i nie przypomina matowej grudki. Jeśli lut po zastygnięciu wygląda szaro, ziarnisto i daje się poruszyć, zwykle coś poszło nie tak z temperaturą albo z topnikiem.

W nowoczesnych urządzeniach ważny jest jeszcze jeden aspekt: wiele procesów produkcyjnych opiera się na spoiwach bezołowiowych, bo taki kierunek wymusiły wymagania środowiskowe i normy dla elektroniki. To nie znaczy, że stopy ołowiowe zniknęły całkowicie. W naprawach, prototypach i starszym sprzęcie nadal bywają bardzo wygodne, bo pracuje się nimi po prostu łatwiej. To prowadzi do pytania, jaki rodzaj spoiwa warto mieć na swoim stanowisku.

Jak dobrać spoiwo do warsztatu elektronika

Gdybym miał zacząć od jednego praktycznego wyboru, postawiłbym na spoiwo dopasowane do tego, co faktycznie lutujesz. Inne wymagania ma drobne SMD, inne naprawa przewodów, a jeszcze inne lutowanie większych złączy czy ekranów. Najprościej porównać popularne opcje tak:

Do tego dochodzi średnica drutu. Przy SMD dobrze sprawdza się zwykle zakres 0,3-0,6 mm, bo łatwiej wtedy dozować małą ilość spoiwa. Do uniwersalnych napraw biorę najczęściej 0,6-0,8 mm, a do większych przewodów i pól lutowniczych 0,8-1,2 mm. Jeden rozmiar do wszystkiego brzmi wygodnie, ale w praktyce ogranicza kontrolę nad ilością cyny i zwiększa ryzyko zalania padów.

Warto też zwrócić uwagę na topnik w rdzeniu drutu. To on usuwa tlenki i pomaga cynie „chwycić” metal. Bez dobrego topnika nawet świetne spoiwo zachowuje się kapryśnie, zwłaszcza na starych, utlenionych płytkach. Z tej samej przyczyny przechodzę dalej do techniki lutowania, bo tam różnica między dobrym a słabym efektem robi się najbardziej widoczna.

Jak lutować, żeby połączenie było trwałe

W lutowaniu liczy się nie tylko sama cyna, ale cały układ: temperatura grota, czystość końcówki, czas grzania i ilość topnika. Ja zaczynam od prostego schematu: oczyszczam pad, pobielam grot, przykładam grot jednocześnie do wyprowadzenia i pola lutowniczego, a dopiero potem podaję spoiwo. Cyna ma się stopić na nagrzanym metalu, a nie na samym grocie, bo wtedy połączenie bywa powierzchowne.

1. Ustaw temperaturę adekwatnie do spoiwa i masy termicznej elementu. Dla stopów ołowiowych często wystarcza około 320-350°C, dla bezołowiowych zwykle 350-380°C, a przy dużych masach może być potrzebny wyższy zakres.
2. Przyłóż grot tak, by ogrzać oba łączone elementy jednocześnie. Jeśli nagrzewasz tylko drut lutowniczy, połączenie będzie słabe.
3. Podaj niewielką ilość cyny i obserwuj, czy spoina nie zalewa za dużej powierzchni. Dobra spoina ma wyglądać na równą i zwartą.
4. Usuń grot dopiero wtedy, gdy spoiwo się rozlało, a potem nie poruszaj elementem przez sekundę lub dwie.
5. Jeśli lutujesz większe pole, dołóż topnik zamiast bez końca podnosić temperaturę. To zwykle lepsze niż przypalanie laminatu.

Przy naprawach bardzo pomaga też plecionka miedziana i odsysacz. Plecionka świetnie zbiera nadmiar cyny z padów i nóżek układów, a odsysacz przydaje się przy demontażu elementów przewlekanych. To nie są akcesoria „dla wygody”, tylko narzędzia, które realnie zwiększają powtarzalność pracy. Skoro technika jest już uporządkowana, czas nazwać błędy, które najczęściej psują efekt.

Najczęstsze błędy przy pracy z cyną

Najczęściej spotykam pięć problemów. Pierwszy to zimny lut, czyli spoina, która nie połączyła się prawidłowo z podłożem. Drugi to przegrzewanie elementów i odrywanie padów z laminatu. Trzeci to używanie za małej ilości topnika na starych, utlenionych polach. Czwarty to nadmiar cyny, który robi zwarcia między wyprowadzeniami. Piąty to ruch elementu w momencie stygnięcia, przez co spoina traci ciągłość.

Jest jeszcze błąd, który początkujący często bagatelizują: zbyt wysoka temperatura ustawiona „na wszelki wypadek”. To rzadko pomaga. Lepiej dobrać grot o właściwym kształcie i większej pojemności cieplnej niż grzać wszystko do przesady. W elektronice nie wygrywa ten, kto ma najwyższą temperaturę, tylko ten, kto najsprawniej przekazuje ciepło dokładnie tam, gdzie trzeba.

Jeśli lut wygląda źle, nie próbuję go ratować kolejnymi porcjami spoiwa bez zatrzymania się na chwilę. Najpierw oceniam, czy problemem nie jest brud, utlenienie albo zbyt mała ilość topnika. Dopiero potem poprawiam połączenie. Taka dyscyplina oszczędza płytki, czas i nerwy, a przy okazji dobrze pokazuje, gdzie kończy się teoria, a zaczyna praktyka warsztatowa. Skoro te pułapki są jasne, zostaje już tylko kilka zasad, które domykają temat pracy z cyną.

Co jeszcze warto wiedzieć, zanim sięgniesz po lutownicę

W warsztacie elektronika cyna jest tylko jednym z elementów układu. Równie ważne są topnik, grot, temperatura i czystość powierzchni. Jeśli te cztery rzeczy są pod kontrolą, nawet przeciętne spoiwo da przyzwoity efekt; jeśli nie są, nawet dobre spoiwo nie uratuje połączenia. To dlatego ja zawsze zaczynam od przygotowania stanowiska, a dopiero potem od samego lutowania.

Przy pracy z urządzeniami starszego typu warto też pamiętać, że stare luty bywają zanieczyszczone i utlenione, więc wymagają więcej uwagi niż świeży montaż. Z kolei przy nowych konstrukcjach bezołowiowych trzeba liczyć się z wyższą temperaturą i nieco innym zachowaniem spoiwa. W praktyce nie ma jednego uniwersalnego przepisu na idealną cynę, ale jest kilka zasad, które prawie zawsze poprawiają wynik: dobierz właściwy stop, użyj odpowiedniego drutu, nie oszczędzaj na topniku i nie grzej dłużej, niż to konieczne.

Jeżeli miałbym zamknąć temat jednym zdaniem, powiedziałbym tak: cyna w elektronice nie jest celem samym w sobie, tylko narzędziem do wykonania dobrego, trwałego i przewodzącego połączenia. Kiedy patrzy się na nią właśnie w ten sposób, łatwiej dobrać materiał do zadania i uniknąć błędów, które najczęściej kosztują więcej niż samo spoiwo.
