Najwięcej informacji daje nie sam wygląd płytki, tylko układ połączeń: wiersze, kolumny, diody i kontroler. Taki schemat pokazuje, dlaczego jedna klawiatura działa na kilku przewodach, a inna potrzebuje osobnych linii dla każdego przycisku. W warsztacie to praktyczna mapa diagnozy, bo od razu widać, gdzie szukać przerwy, zwarcia albo problemu z ghostingiem.
Najważniejsze rzeczy, które warto wiedzieć o schemacie klawiatury
- Matryca to układ wierszy i kolumn, który oszczędza piny mikrokontrolera.
- Ghosting pojawia się wtedy, gdy kilka naciśnięć tworzy fałszywą ścieżkę elektryczną.
- Dioda przy każdym klawiszu ogranicza błędy przy wielu jednoczesnych wciśnięciach.
- W naprawie najpierw sprawdzam ciągłość połączeń, taśmę FFC/FPC i wspólne linie całych rzędów albo kolumn.
- Przy małej liczbie przycisków proste prowadzenie osobnych linii bywa wygodniejsze, ale przy większej liczbie klawiszy matryca szybko wygrywa.

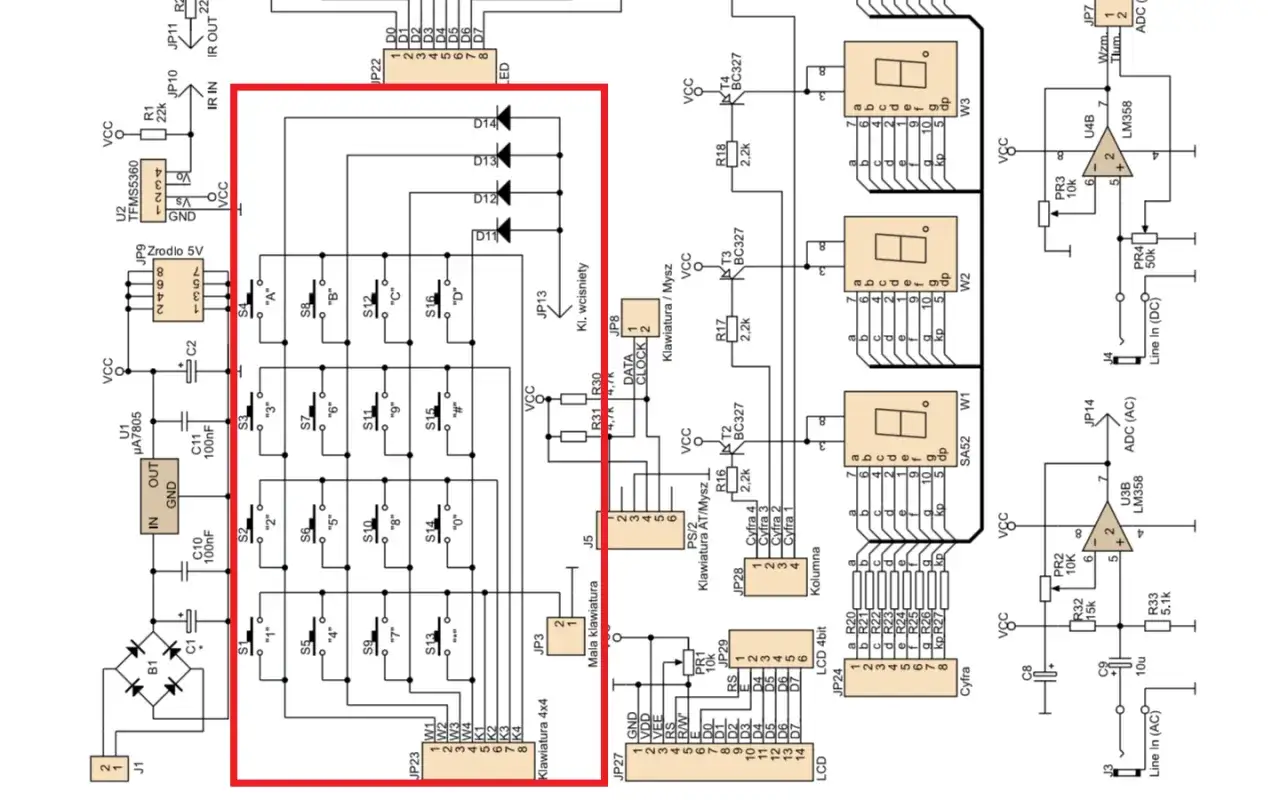

Co pokazuje schemat klawiatury i jak go czytać
W schemacie klawiatury najważniejsze są trzy rzeczy: które piny tworzą wiersze, które kolumny oraz gdzie wpięty jest kontroler. Pojedynczy klawisz nie jest opisany jako osobny kabel od punktu A do punktu B, tylko jako przecięcie dwóch linii. Tak działa większość klawiatur biurkowych, laptopowych i paneli z przyciskami.
W dokumentacji QMK ten model jest opisany wprost: kontroler pobudza jedną linię po drugiej i odczytuje drugą stronę naraz. To jest skanowanie matrycy. Dzięki temu klawiatura wysyła nie znak, lecz kod naciśnięcia, który dopiero firmware albo system zamienia na literę, skrót lub funkcję. Kiedy to rozumiem, czytanie schematu przestaje być zgadywaniem.
W praktyce od razu patrzę też na to, czy dany projekt używa bezpośredniego podłączenia każdego klawisza, czy jednak siatki połączeń. Bez matrycy każdy przełącznik wymagałby osobnej linii do kontrolera, a przy większej liczbie klawiszy robi się z tego niepotrzebny bałagan. Kiedy już to widzę, przechodzę do samej matrycy, bo to ona decyduje o liczbie przewodów i o zachowaniu układu przy kilku naciśnięciach naraz.
Jak działa matryca klawiszy w praktyce
Matryca to zwykła siatka połączeń. W klawiaturze 3x4 masz 12 klawiszy, ale potrzebujesz tylko 7 linii sygnałowych zamiast 12. W materiałach Adafruit ten sam mechanizm pokazany jest bardzo jasno: jedna linia należy do wiersza, druga do kolumny, a ich przecięcie tworzy pojedynczy punkt odczytu.
| Układ | Liczba klawiszy | Liczba linii | Co to daje |
|---|---|---|---|
| 2x3 | 6 | 5 | Prosty test i mała płytka |
| 3x4 | 12 | 7 | Typowy keypad do elektroniki |
| 4x4 | 16 | 8 | Dobry kompromis dla makropada |
W praktyce firmware nie czyta matrycy „na żywo” w sensie ciągłym, tylko robi to cyklicznie. Do tego dochodzi debounce, czyli filtracja drgań styków; w QMK domyślna wartość to 5 ms. Bez tego pojedyncze naciśnięcie mogłoby wyglądać jak kilka szybkich impulsów.
Znając mechanikę skanowania, łatwiej przejść do warsztatowej diagnozy i odtworzenia uszkodzonej ścieżki.
Jak w warsztacie odtworzyć połączenia i sprawdzić uszkodzenia
Przy naprawie klawiatury nie zaczynam od zgadywania, tylko od mapy połączeń. Jeżeli mam płytkę, folię lub taśmę, sprawdzam najpierw, czy któraś linia nie została przerwana, zaśniedziała albo zdarta przy złączu. W klawiaturach laptopowych i membranowych najwięcej czasu zabiera zwykle nie sam klawisz, lecz okolica taśmy FFC/FPC, czyli elastycznego płaskiego złącza.
- Oglądam złącze i numerację pinów, żeby nie pomylić kierunku taśmy.
- Sprawdzam miernikiem ciągłość między pinem a ścieżką albo polem danego klawisza.
- Zapisuję pary wiersz-kolumna po wciśnięciu kolejnych przycisków.
- Szukam wspólnych linii: jeśli nie działa cały rząd albo cała kolumna, problem zwykle leży w jednej ścieżce.
- Na końcu testuję kilka kombinacji jednocześnie, bo sama ciągłość nie gwarantuje poprawnej pracy pod obciążeniem.
| Objaw | Najbardziej prawdopodobna przyczyna |
|---|---|
| Nie działa jeden klawisz | Zużyty styk, brud, pęknięta ścieżka przy konkretnym polu |
| Nie działa cały rząd albo kolumna | Przerwana wspólna linia, taśma FFC/FPC, gniazdo lub lut |
| Losowe podwójne naciśnięcia | Bounce, zabrudzenie, problem z firmware albo z masą |
| Pojawiają się błędne znaki przy kombinacjach | Brak diod, zła orientacja diod, ghosting |
Po takim rozpoznaniu naturalnie pojawia się kolejny temat: dlaczego jedne układy znoszą wiele klawiszy naraz, a inne zaczynają zmyślać.
Dlaczego diody zmieniają wszystko
Ghosting oznacza fałszywy odczyt klawisza, a masking to sytuacja, w której kontroler nie widzi klawisza, chociaż został wciśnięty albo zwolniony. Problem pojawia się wtedy, gdy kilka przełączników tworzy prostokąt w matrycy i prąd znajduje niepożądaną drogę powrotną. W prostym układzie wystarczą trzy klawisze, żeby elektronika „dopowiedziała” czwarty.
Wstawienie diody szeregowo z każdym przełącznikiem blokuje takie obejścia. To mały element, ale robi dużą różnicę przy skrótach, grach, panelach sterujących i własnych klawiaturach mechanicznych. W praktyce nie chodzi tylko o wygodę, ale o przewidywalność: to samo naciśnięcie ma dawać ten sam efekt, bez losowych wyjątków.
| Wariant | Co daje | Ograniczenie |
|---|---|---|
| Matryca bez diod | Mniej części i prostsza płytka | Ghosting oraz masking przy pewnych kombinacjach |
| Matryca z diodami | Stabilne wieloklawiszowe kombinacje i lepsze NKRO | Więcej lutowania i większa liczba elementów |
| Osobne linie | Najprostsze myślowo przy małej liczbie klawiszy | Szybko brakuje GPIO |
Jeżeli buduję nowy panel, od razu warto porównać architektury przed lutowaniem pierwszej diody.
Jak dobrać architekturę do własnego projektu
Jeśli robię mały panel testowy z kilkoma przyciskami, osobne linie bywają uczciwie prostsze. Gdy projekt rośnie do 12, 20 albo 60 klawiszy, matryca prawie zawsze wygrywa liczbą pinów i porządkiem na PCB. Własna klawiatura z 12 przyciskami w układzie 3x4 wymaga tylko 7 linii; w wersji 4x4 to 8 linii, więc oszczędność robi się natychmiast widoczna.
W praktyce wybieram rozwiązanie według trzech pytań: ile mam dostępnych pinów, jak często użytkownik będzie wciskał kilka klawiszy naraz i ile czasu chcę poświęcić na montaż. Przy prostych urządzeniach sens ma bezpośrednie prowadzenie linii albo mała matryca bez diod. Przy klawiaturze, makropadzie lub sterowniku do warsztatu zdecydowanie lepiej sprawdza się matryca z diodami albo, gdy trzeba, ekspander GPIO, czyli układ rozszerzający liczbę wejść i wyjść mikrokontrolera.
To samo widać na etapie firmware. Przy matrycy ważne są poprawnie opisane wiersze i kolumny, właściwa orientacja diod oraz sensowny debounce. Jeśli te trzy elementy są dobrze ustawione, późniejsza konfiguracja jest dużo prostsza niż w przypadku chaotycznego prototypu.
Na końcu zostają już tylko błędy, które potrafią zepsuć nawet poprawnie narysowany schemat.
Najczęstsze błędy, które psują odczyt
- Odwrócona dioda - jedna źle wlutowana sztuka potrafi unieruchomić cały fragment matrycy.
- Brak pull-up lub pull-down - wejście „wisi” w powietrzu i zbiera przypadkowe stany.
- Pomylenie numeracji pinów - szczególnie częste przy taśmach FFC/FPC i złączach o gęstym rastrze.
- Testowanie tylko pojedynczych klawiszy - układ może działać solo, a sypać się przy skrótach.
- Zbyt szybkie zamknięcie obudowy - taśma zagięta pod ostrym kątem wraca później jako „losowa” usterka.
Gdy któryś z tych błędów wraca w prototypie, nie poprawiam wszystkiego naraz. Najpierw sprawdzam jedną linię, potem jeden rząd, potem jedną kolumnę. Taki porządek oszczędza godziny i przygotowuje do sensownego zamknięcia projektu.
Co jeszcze warto przewidzieć przed zamknięciem obudowy
- Spisz numerację pinów i orientację diod, zanim odłożysz płytkę na półkę.
- Zaznacz, które linie są wierszami, a które kolumnami, żeby później nie szukać tego od nowa.
- Przetestuj kilka kombinacji naraz, nie tylko pojedyncze naciśnięcia.
- Jeśli używasz firmware z regulacją debounce, zostaw sobie notatkę z ustawieniem, które faktycznie działa stabilnie.
- Nie traktuj naprawy jako zakończonej, dopóki nie sprawdzisz pełnego zakresu ruchu taśmy i połączeń przy zginaniu.
Jeżeli projekt ma wrócić na stół po kilku miesiącach, dobra dokumentacja schematu jest równie ważna jak sam montaż. Ja zapisuję układ wierszy i kolumn, typ taśmy oraz kierunek diod od razu po złożeniu; po rozebraniu sprzętu taka notatka często oszczędza więcej czasu niż nowy miernik. W praktyce właśnie to odróżnia doraźną naprawę od rozwiązania, które da się później rozwijać, modernizować i bez stresu serwisować.
