Domowa lutownica ma sens tylko wtedy, gdy od początku myślisz o temperaturze, izolacji i zasilaniu, a nie o samym „żeby świeciło i grzało”. W warsztacie elektronika liczy się stabilny grot, rozsądna moc oraz bezpieczeństwo płytki, przewodów i dłoni. Poniżej pokazuję, jak podejść do takiego projektu, co faktycznie zbudować, a z czego lepiej zrezygnować.
Najpierw ustal, czy budujesz narzędzie do pracy, czy tylko projekt awaryjny
- Najbezpieczniejsza i najbardziej praktyczna jest wersja niskonapięciowa na 12-24 V DC.
- Do elektroniki ważniejsze od samej mocy jest stabilne trzymanie temperatury i sensowny grot.
- DIY ma sens głównie jako projekt edukacyjny, awaryjny albo terenowy.
- Potrzebujesz zasilacza, elementu grzejnego, grotu, izolacji, kabla odpornego na temperaturę i stojaka.
- Jeśli lutownica ma pracować regularnie, gotowa stacja zwykle wygrywa wygodą i powtarzalnością.
Najpierw wybierz wersję, która ma sens w warsztacie elektronika
Jeśli celem są płytki drukowane, przewody i drobne naprawy, ja od razu odrzucam pomysł budowy lutownicy sieciowej „od zera”. W domowych warunkach rozsądniej myśleć o narzędziu niskonapięciowym, bo łatwiej je zabezpieczyć, zasilić i kontrolować. Taki projekt nie musi być efektowny, ma po prostu działać przewidywalnie.
| Wariant | Kiedy ma sens | Co zyskujesz | Ograniczenia |
|---|---|---|---|
| Awaryjna 5-9 V | Jednorazowa naprawa, teren, improwizacja | Prosta konstrukcja, niskie ryzyko po stronie zasilania | Słaba wydajność, krótki czas pracy, mała precyzja |
| 12-24 V DC | Mały warsztat, elektronika użytkowa, nauka | Najlepszy kompromis między bezpieczeństwem a użytecznością | Wymaga sensownego zasilacza i starannego montażu |
| 230 V DIY | W praktyce nie polecam do domowego projektu | Pozornie prosta lista elementów | Największe ryzyko porażenia, przegrzania i uszkodzenia narzędzia |
W warsztacie elektronika najlepszy wybór jest zwykle nudny, ale skuteczny: niskonapięciowy model z porządną izolacją. Kiedy to już ustalisz, można rozłożyć projekt na części i zobaczyć, co naprawdę musi się w nim znaleźć.

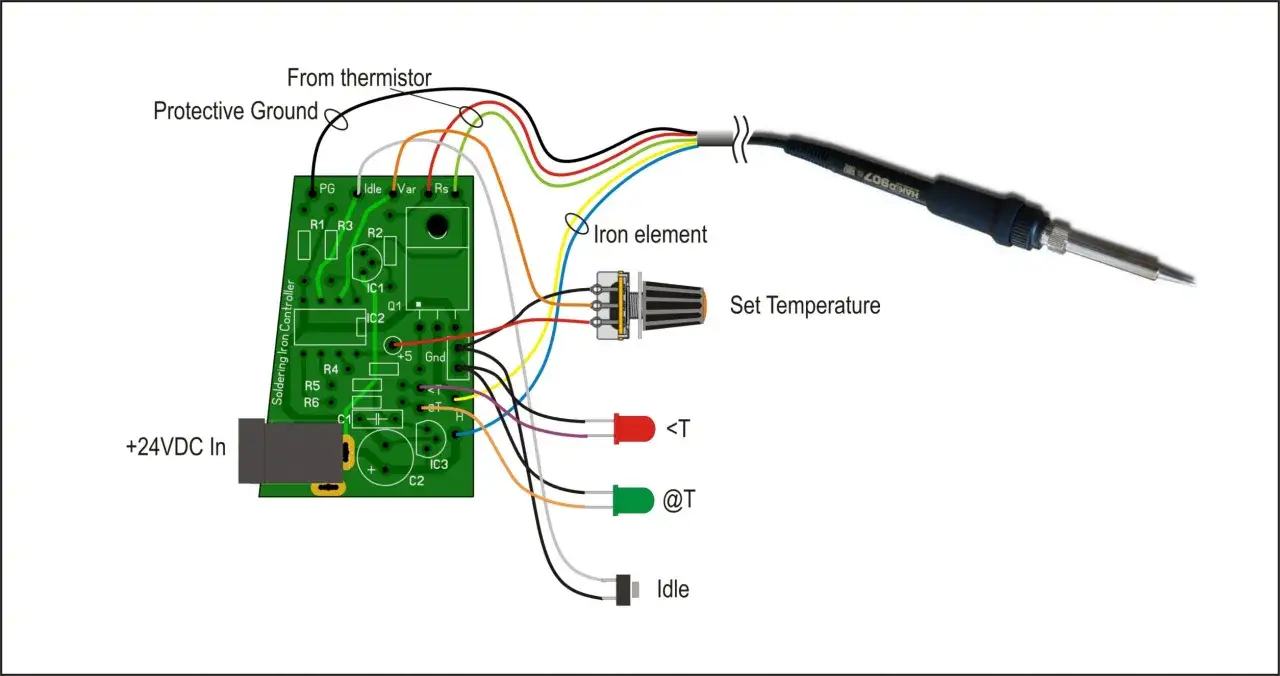

Z czego składa się prosta lutownica
W najprostszym ujęciu lutownica to kilka elementów, które muszą ze sobą współpracować termicznie i mechanicznie. Jeśli któryś z nich jest źle dobrany, całość nadal będzie się grzać, ale przestanie nadawać do precyzyjnej pracy.
- Grot - to końcówka, która oddaje ciepło do spoiwa i pola lutowniczego. W domowych konstrukcjach najłatwiej zacząć od miedzi, choć przy regularnej pracy szybciej się zużywa niż groty pokryte warstwą ochronną.
- Element grzejny - odpowiada za wytwarzanie ciepła. W praktyce to on decyduje, czy narzędzie nagrzewa się sprawnie i czy utrzymuje temperaturę po kontakcie z większym polem miedzi.
- Izolacja termiczna - oddziela strefę gorącą od uchwytu. Bez niej rękojeść szybko robi się nieprzyjemnie ciepła, a czasem wręcz niebezpieczna.
- Uchwyt - musi być odporny na temperaturę i wygodny w trzymaniu. W warsztacie elektronika liczy się precyzja, więc ręka nie może ślizgać się po obudowie.
- Przewód z odciążeniem - kabel powinien być zabezpieczony przed wyrwaniem i zbyt mocnym zginaniem przy wejściu do obudowy.
- Stojak i czyścik - bez nich nawet dobra lutownica pracuje gorzej, bo grot szybciej się utlenia i łatwiej o poparzenie albo przypadkowe położenie narzędzia na stole.
Im prostsza konstrukcja, tym bardziej musisz pilnować drobiazgów: długości połączeń, jakości izolacji i tego, jak ciepło przechodzi z grzałki do grotu. Mając to pod kontrolą, można przejść do samego montażu, bo wtedy projekt przestaje być zbiorem części, a zaczyna być narzędziem.
Jak złożyć bezpieczny model niskonapięciowy
Ja w takim projekcie zaczynam od zasilania. Jeżeli napięcie i wydajność prądowa nie pasują do elementu grzejnego, reszta konstrukcji nie ma znaczenia, bo lutownica będzie albo zbyt słaba, albo niestabilna.
Dobierz zasilanie zanim kupisz resztę
Do elektroniki najrozsądniej celować w 12-24 V DC. To zakres, który łatwiej opanować w amatorskim warsztacie, a jednocześnie pozwala uzyskać sensowną temperaturę roboczą. Zasilacz powinien mieć zapas, żeby napięcie nie siadało po przyłożeniu grotu do większego pola lutowniczego.
Zbuduj część grzejną tak, żeby ciepło nie uciekało w uchwyt
Grzałka musi być osadzona stabilnie i odizolowana od strefy trzymanej dłoni. W praktyce oznacza to ceramikę, mikę albo inny materiał odporny na temperaturę, a nie plastikową prowizorkę. Grot powinien mieć możliwie krótką drogę do elementu grzejnego, bo każda dodatkowa długość to strata ciepła.
Zadbaj o kabel, obudowę i odciążenie przewodu
W pobliżu strefy gorącej użyj przewodu odpornego na wyższą temperaturę, najlepiej silikonowego. Zwykły kabel PVC w takim miejscu szybko mięknie i skraca życie całego projektu. Odciążenie kabla przy wejściu do obudowy jest równie ważne, bo bez niego po kilku sesjach lutowania zaczynają pękać połączenia.
Przeczytaj również: LabVIEW Community Edition - Czy to darmowe narzędzie dla Ciebie?
Przetestuj narzędzie bez pośpiechu
Pierwszy test nie powinien polegać na tym, że od razu próbujesz naprawić płytkę. Najpierw sprawdź, czy uchwyt pozostaje chłodny, czy grot nagrzewa się równomiernie i czy narzędzie osiąga temperaturę roboczą w rozsądnym czasie. Jeśli po minucie nadal jest letnie albo wymaga ciągłego dogrzewania, konstrukcja potrzebuje poprawki.
Po takim montażu narzędzie jest już czymś więcej niż szkolnym eksperymentem. Teraz trzeba jeszcze dobrać grot i temperaturę tak, żeby lutownica nie tylko grzała, ale rzeczywiście lutowała czysto.
Jak dobrać grot i temperaturę do elektroniki
W warsztacie elektronika największy błąd początkujących polega na tym, że próbują nadrabiać wszystko temperaturą. To krótkowzroczne, bo za wysoka temperatura szybciej niszczy grot, przegrzewa laminat i utrudnia kontrolę nad spoiwem. Jak podaje Hakko, jeśli nie masz własnej wytycznej, sensowny punkt startowy to 330-350°C, a potem trzeba skorygować ustawienie pod konkretną pracę.
| Zadanie | Lepszy grot | Dlaczego |
|---|---|---|
| Cienkie przewody i małe pady | Cienki stożek lub wąska końcówka | Łatwiej dojść do ciasnych miejsc, ale transfer ciepła jest mniejszy |
| Przewody, masy i większe pola | Dłutowy lub ścięty | Oddaje więcej ciepła i skraca czas grzania |
| Prace uniwersalne | Średni grot ścięty | Najlepszy kompromis między precyzją a wydajnością |
W praktyce lepiej mieć grot odrobinę większy, niż potem bezsensownie podbijać temperaturę. Jeśli końcówka jest za cienka, lutowanie trwa dłużej, a to zwykle kończy się przegrzewaniem elementu zamiast lepszym połączeniem. Połączenie ma być wykonane szybko, czysto i bez szarpania, a nie „przepalone do skutku”.
Warto też pamiętać o stanie grotu. Czysta końcówka przyjmuje cynę znacznie lepiej niż zanieczyszczona, dlatego na stole powinny być mokra gąbka albo czyścik z mosiężnej wełny. Im lepiej dbasz o grot, tym mniej kompensujesz problemy temperaturą.
Najczęstsze błędy przy amatorskiej budowie
Własnoręcznie składana lutownica psuje się zwykle nie dlatego, że ktoś nie umie lutować, tylko dlatego, że źle rozłożył priorytety. Najczęściej widać to po trzech rzeczach: słabym zasilaniu, zbyt dużych stratach ciepła i ignorowaniu bezpieczeństwa.
| Błąd | Skutek | Jak to poprawić |
|---|---|---|
| Za słaby zasilacz | Grot nie trzyma temperatury po kontakcie z polem lutowniczym | Dobierz zasilacz z zapasem i sprawdź pobór prądu pod obciążeniem |
| Za długi lub zbyt cienki grot | Ciepło ucieka szybciej, niż trafia do spoiwa | Skróć drogę cieplną i wybierz bardziej masywną końcówkę |
| Brak izolacji przy grzałce | Uchwyt robi się gorący, a narzędzie jest niewygodne i niebezpieczne | Oddziel strefę gorącą ceramiką, miką lub inną izolacją termiczną |
| Zwykły kabel przy wysokiej temperaturze | Izolacja mięknie, przewód się niszczy | Użyj przewodu silikonowego i dodaj odciążenie kabla |
| Brak stojaka i czyszczenia grotu | Grot szybciej się utlenia, rośnie ryzyko poparzenia | Trzymaj lutownicę w stojaku i czyść końcówkę na bieżąco |
Do tego dochodzi jeszcze jeden klasyczny błąd: traktowanie improwizacji jak pełnoprawnego narzędzia do codziennej pracy. Jeśli projekt działa tylko na chwilę i wymaga ciągłego „pilnowania”, to nie jest jeszcze dobry warsztatowy sprzęt. To sygnał, że trzeba poprawić konstrukcję albo zmienić założenia.
Kiedy DIY ma sens, a kiedy lepiej kupić gotowy sprzęt
Własna lutownica jest dobrym projektem wtedy, gdy chcesz się czegoś nauczyć, potrzebujesz prostego narzędzia awaryjnego albo lubisz zbudować coś własnymi rękami. Jeśli jednak masz lutować regularnie, szczególnie drobne elementy na płytkach, gotowa stacja z regulacją temperatury zwykle okazuje się tańsza w czasie, nawet jeśli na starcie kosztuje więcej.
- DIY wygrywa, gdy liczy się prostota, niska cena z odzysku i satysfakcja z budowy.
- Gotowy sprzęt wygrywa, gdy potrzebujesz powtarzalności, szybkiego nagrzewania i lepszej kontroli temperatury.
- Stacja lutownicza wygrywa najbardziej przy częstych pracach, SMD i lutach bezołowiowych.
W mojej ocenie to jest najuczciwszy podział. Domowy projekt ma sens, ale tylko jako świadomy kompromis. Jeśli oczekujesz narzędzia do regularnej pracy na płytkach, lepiej wydać pieniądze na porządną lutownicę niż poprawiać przez tydzień coś, co i tak będzie się grzało nierówno.
Po pierwszym uruchomieniu sprawdź trzy rzeczy
Jeśli wszystko już działa, nie kończ na samym „nagrzewa się”. W praktyce liczy się jeszcze to, jak narzędzie zachowuje się po kilku minutach pracy, przy dotknięciu większego pola i po kontakcie z cyną.
- Czy lutownica osiąga temperaturę roboczą bez długiego czekania i bez wyraźnych spadków po przyłożeniu do elementu.
- Czy grot po oczyszczeniu przyjmuje cynę równomiernie i nie czernieje po kilku ruchach.
- Czy uchwyt pozostaje chłodny albo tylko lekko ciepły, a kabel nie nagrzewa się przy wejściu do obudowy.
Jeśli którykolwiek z tych punktów wypada słabo, najpierw popraw izolację, długość grotu albo zasilanie, zamiast od razu dokładać temperatury. W dobrze zrobionej lutownicy największą różnicę robią właśnie te trzy detale, a nie efektowna obudowa czy przypadkowo dobrany element grzejny.
