Płytka PCB - Jak działa, z czego się składa i jak ją naprawić?

Płytka PCB to fundament większości urządzeń elektronicznych: porządkuje połączenia, trzyma elementy mechanicznie i pozwala budować układy, które da się powtarzać, testować oraz naprawiać. W tym artykule wyjaśniam, z czego taka płytka się składa, jak działa w praktyce, jakie są jej najważniejsze rodzaje i na co zwracam uwagę w warsztacie elektronika, gdy trafia na stół diagnostyczny.

Jak działa płytka drukowana i z czego się składa

PCB działa jak uporządkowana mapa połączeń. Zamiast prowadzić przewody luzem między elementami, projektuje się na niej ścieżki miedziane, które łączą wybrane punkty obwodu i jednocześnie utrzymują całość w zwartej, odpornej na uszkodzenia formie. W praktyce to właśnie dlatego płytki drukowane wyparły większość montażu „na kablach” w sprzęcie użytkowym, automatyce i elektronice hobbystycznej.

Najprostszy obraz PCB składa się z kilku warstw, które mają bardzo konkretne role. Laminat, najczęściej FR-4, jest izolatorem i stanowi bazę mechaniczną. Na nim znajduje się miedź, z której powstają ścieżki i pola lutownicze. Nad nią zwykle leży solder mask, czyli ochronna warstwa zabezpieczająca przed zwarciami i uszkodzeniami. Na końcu pojawia się silkscreen, czyli nadruk z oznaczeniami elementów, polaryzacją i opisem złączy.

W praktyce warto znać kilka podstawowych terminów, bo od nich zależy czytelność projektu i sposób naprawy:

• Ścieżka to przewodzący tor łączący elementy.
• Pad to miejsce lutownicze, do którego przylutowuje się wyprowadzenie elementu.
• Przelotka łączy różne warstwy płytki, najczęściej przez metalizowany otwór.
• Otwór montażowy służy do przykręcania płytki lub osadzania elementów mechanicznych.
• Warstwa opisowa pomaga szybko rozpoznać, gdzie co ma trafić podczas montażu.

Typowa płytka hobbystyczna ma grubość około 1,6 mm, a popularna grubość miedzi to 35 μm, czyli 1 oz na stopę kwadratową. To nie jest przypadkowa wartość, tylko praktyczny kompromis między wytrzymałością, ceną i łatwością produkcji. Kiedy rozumiem te podstawy, dużo łatwiej oceniam, czy konkretna płytka będzie dobra do prostego sterownika, zasilacza czy bardziej wymagającego modułu sygnałowego. To naturalnie prowadzi do pytania, dlaczego PCB tak mocno zmienia codzienną pracę w warsztacie.

Dlaczego w warsztacie elektronika PCB zmienia wszystko

W warsztacie elektronika PCB robi różnicę już na poziomie organizacji pracy. Układ na płytce drukowanej jest powtarzalny, czytelny i łatwiejszy do sprawdzenia niż konstrukcja z przewodów rozrzuconych po stole. Dla mnie największa przewaga jest prosta: mniej przypadkowości, więcej kontroli.

Na płytce drukowanej da się precyzyjnie zaplanować drogę sygnału, masę, zasilanie i odprowadzanie ciepła. To ważne w układach cyfrowych, analogowych i zasilających, bo błędny układ połączeń potrafi popsuć działanie nawet wtedy, gdy sam schemat jest poprawny. PCB ogranicza też liczbę połączeń ręcznych, a tym samym liczbę błędów lutowniczych i mechanicznych.

Jeśli spojrzeć na najczęstsze nośniki prototypów, różnice są wyraźne:

W praktyce warsztatowej PCB przyspiesza także diagnostykę. Gdy znam przebieg ścieżek, wiem, gdzie mierzyć ciągłość, gdzie szukać zwarcia i które elementy pracują w tej samej gałęzi zasilania. Bez tego naprawa zamienia się w zgadywanie. Kiedy już widać, jak bardzo płytka wpływa na pracę elektronika, warto uporządkować także jej odmiany, bo nie każda PCB służy temu samemu zadaniu.

Jakie są najczęstsze rodzaje płytek i kiedy je wybierać

Nie każda płytka drukowana jest zrobiona do tego samego. W prostych projektach wystarczy jedna warstwa, ale przy bardziej złożonych układach lepiej sprawdzają się płytki dwustronne albo wielowarstwowe. Wybór zależy od liczby połączeń, miejsca w obudowie, prądu, temperatury i wymagań sygnałowych.

W praktyce najczęściej spotykam płytki dwustronne, bo dobrze łączą koszt z możliwościami. Jednostronne są nadal użyteczne w prostych układach edukacyjnych, ale przy bardziej zwartej elektronice szybko kończy się miejsce na ścieżki. Wielowarstwowe mają sens wtedy, gdy sama gęstość połączeń albo wymagania sygnałowe wymuszają większą kontrolę nad projektem. Żeby nie traktować PCB jak czarnej skrzynki, warto jeszcze zobaczyć, jak taka płytka powstaje od projektu do gotowego elementu.

Jak powstaje PCB od schematu do gotowej płytki

Proces tworzenia płytki zaczyna się od schematu, czyli logicznego opisu tego, co ma się ze sobą łączyć. Dopiero potem powstaje layout, gdzie te połączenia zamienia się na konkretne ścieżki, pady i przelotki. To ważne rozróżnienie, bo poprawny schemat nie gwarantuje jeszcze dobrej płytki. Układ może działać na papierze, a w praktyce psuć się przez zbyt długie ścieżki, złą masę albo nieprzemyślany rozkład elementów.

W produkcji płytka przechodzi kilka etapów: nacięcie i przygotowanie laminatu, naniesienie miedzi, wytrawienie zbędnych obszarów, wiercenie otworów, metalizację przelotek, nałożenie solder maski, nadruk opisu i na końcu wykończenie powierzchni padów. To właśnie dlatego gotowa PCB nie jest po prostu „plastikiem z miedzią”, tylko precyzyjnie zbudowaną strukturą warstwową.

Najkrócej widzę ten proces tak:

1. Powstaje schemat ideowy.
2. Projektuje się rozmieszczenie elementów na płytce.
3. Rysuje się ścieżki i ustala reguły projektu.
4. Eksportuje się pliki produkcyjne, zwykle w formacie Gerber i plikach wierceń.
5. Fabryka wykonuje laminat, otwory, miedź, maskę i nadruk.
6. Na końcu płytka trafia do montażu i testów.

W warsztacie ta wiedza pomaga na dwa sposoby. Po pierwsze, łatwiej ocenić, czy problem leży w projekcie, czy w montażu. Po drugie, szybciej rozumiem, które uszkodzenia da się naprawić, a które oznaczają już poważniejszą ingerencję. To prowadzi prosto do praktyki serwisowej, bo sama znajomość budowy płytki jeszcze nie wystarczy, gdy trzeba ją lutować albo diagnozować.

Jak pracować z PCB bez niszczenia jej w serwisie

Przy naprawie najważniejsze jest dla mnie jedno: nie zrobić większej szkody niż ta, którą już ma płytka. PCB bywa odporna, ale tylko do pewnego momentu. Przegrzanie, zbyt mocne podważanie elementów albo nieuważne skrobanie potrafią uszkodzić pady i przelotki szybciej niż sam problem pierwotny.

W praktyce zaczynam od oględzin. Szukam przebarwień, spuchniętych kondensatorów, pęknięć przy złączach, śladów korozji i miejsc, gdzie solder maska została naruszona. Dopiero potem biorę multimetr i sprawdzam ciągłość ścieżek, zwarcia między zasilaniem a masą oraz oporność tam, gdzie układ powinien zachowywać się przewidywalnie. Przy bardziej złożonych płytkach pomaga lupa albo mikroskop, bo wiele uszkodzeń widać dopiero pod powiększeniem.

Jeśli lutuję ręcznie, zwracam uwagę przede wszystkim na czas kontaktu grotu z polem lutowniczym. Sama temperatura jest ważna, ale jeszcze ważniejsze jest to, by nie grzać punktu zbyt długo. W praktyce przy lutowaniu elementów przewlekanych i większości prostych prac serwisowych najlepiej działa dobra kalafonia lub flux, odpowiednio dobrany grot i możliwie krótki, zdecydowany kontakt z padami. Przy ciężkich termicznie polach warto pracować rozważnie, bo zbyt agresywne grzanie kończy się odklejeniem pada albo delaminacją laminatu.

• Do diagnozy używam trybu ciągłości i pomiaru spadków napięć.
• Do lutowania wybieram grot dopasowany do pola, nie „najgorętszy możliwy”.
• Do czyszczenia po naprawie często wystarcza alkohol izopropylowy i miękki pędzelek.
• Przy elementach wrażliwych na ESD stosuję podstawową ochronę antystatyczną.
• Po naprawie zawsze sprawdzam, czy nie zostały mostki z cyny ani luźne włókna przewodzące.

To właśnie ten etap pokazuje różnicę między montażem a serwisem. Montaż ma doprowadzić płytkę do działania, a serwis ma ją uratować bez uszkadzania reszty struktury. Gdy ta granica jest zignorowana, naprawa kończy się zwykle gorzej niż sam pierwotny błąd. Z takiego doświadczenia płynnie wynika kolejny temat: typowe uszkodzenia i błędy, które w praktyce widzę najczęściej.

Najczęstsze uszkodzenia i błędy, które widzę w praktyce

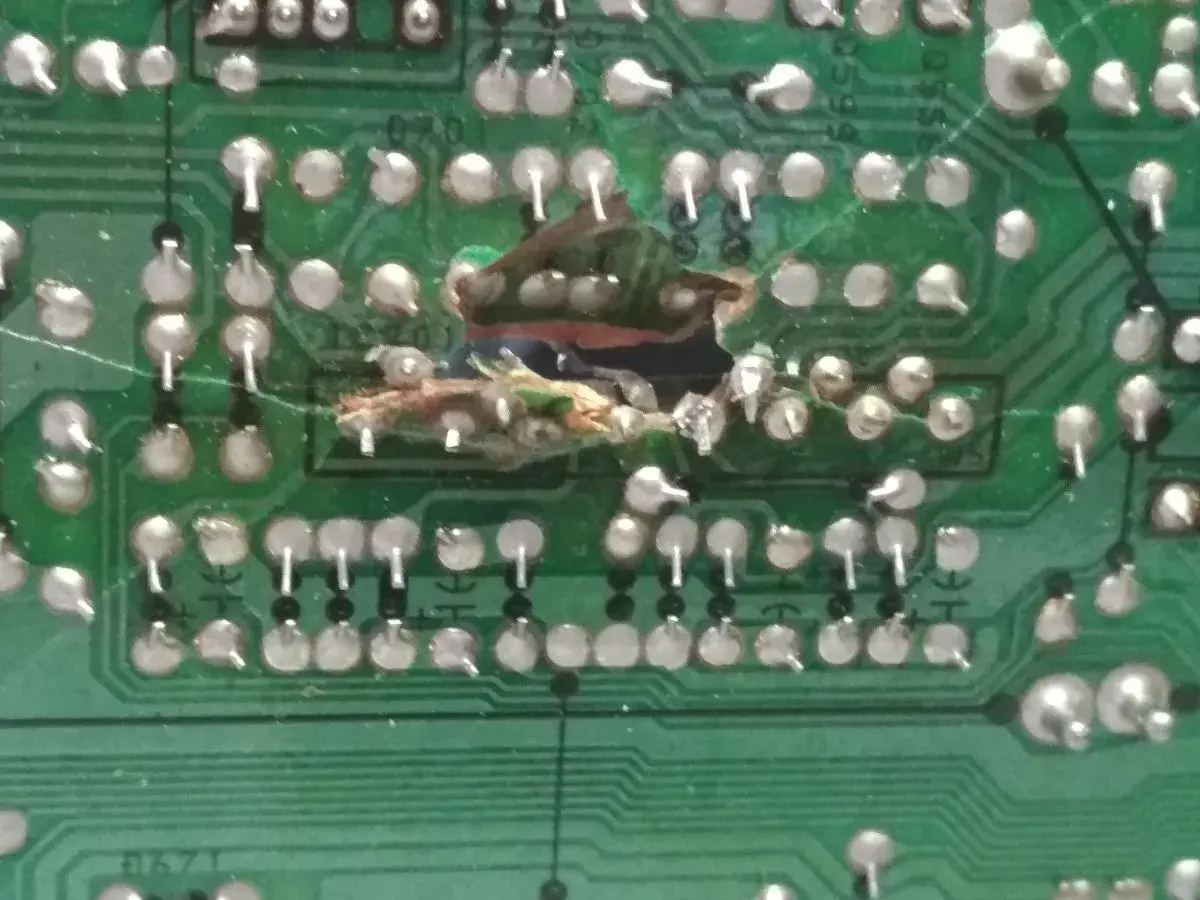

W PCB najczęściej psują się nie „magiczne układy”, tylko bardzo przyziemne elementy. Najbardziej narażone są pady przy elementach wielokrotnie lutowanych, wąskie ścieżki prowadzone przy dużym prądzie i przelotki w miejscach mechanicznie obciążonych. Wiele awarii dałoby się ograniczyć lepszym projektem, ale równie dużo wynika z nieostrożnej naprawy.

• Oderwany pad pojawia się po zbyt długim grzaniu lub agresywnym podważaniu elementu.
• Pęknięta ścieżka często bywa niewidoczna gołym okiem, zwłaszcza przy złączach i narożnikach.
• Zwarcie z cyny zdarza się przy drobnym rastrze i braku kontroli nad ilością spoiwa.
• Uszkodzona przelotka potrafi przerwać połączenie między warstwami, mimo że górna część płytki wygląda dobrze.
• Przegrzana solder maska zdradza, że ktoś pracował zbyt długo w jednym punkcie.
• Korozja i osady po zalaniu często robią większy bałagan niż sama ciecz, bo zostawiają przewodzące resztki.

Najgorszy błąd początkujących polega na tym, że próbują „naprawiać na siłę” bez sprawdzenia, co dokładnie przerwało obwód. Czasem wystarczy kawałek przewodu, czasem trzeba odbudować pad, a czasem płytka jest już tak uszkodzona, że sensowniej ją wymienić. Dobra diagnostyka oszczędza czas, a przy delikatnych PCB oszczędza też samą płytkę. Na końcu zostaje więc pytanie praktyczne: co sprawdzam, zanim uznam, że płytka jest naprawdę gotowa do pracy.

Na co patrzę, zanim uznam płytkę za gotową

Jeśli miałbym zostawić tylko kilka praktycznych zasad, wybrałbym te, które najczęściej decydują o powodzeniu całego projektu. PCB nie musi być efektowna, ale musi być czytelna, poprawnie zaprojektowana i odporna na typowe błędy montażowe. Właśnie to najbardziej odróżnia dobrą płytkę od takiej, która będzie wracała na stół serwisowy.

• Czy ścieżki zasilania mają sensowną szerokość w stosunku do prądu.
• Czy masa jest poprowadzona tak, by nie wprowadzać zbędnych zakłóceń.
• Czy opisy na silkscreenie są czytelne po montażu elementów.
• Czy pady nie są za małe względem obudowy komponentów.
• Czy elementy wysokie, gorące albo ciężkie są mechanicznie zabezpieczone.
• Czy po lutowaniu da się jeszcze swobodnie wykonać pomiary i naprawę.

W praktyce właśnie te detale robią największą różnicę między płytką, która po prostu działa, a taką, która jest naprawdę wygodna w warsztacie elektronika. Jeśli zapamiętasz, że PCB to nie tylko podłoże dla elementów, ale też narzędzie do porządkowania prądu, sygnałów i serwisu, dużo łatwiej będziesz czytał każdy kolejny projekt elektroniczny.
