W prostych układach audio, pomiarowych i sterujących filtr górnoprzepustowy jest zwykle pierwszą linią obrony przed składową stałą, przydźwiękiem i niechcianym „dółem” sygnału. Poniżej pokazuję, jak czytać schemat takiego filtru, jak dobrać rezystor i kondensator do konkretnej częstotliwości odcięcia oraz kiedy prosty układ RC przestaje wystarczać. To praktyczny temat z warsztatu elektronika, bo od poprawnego doboru elementów zależy nie tylko jakość sygnału, ale też to, czy kolejny stopień w ogóle zadziała tak, jak zakładasz.
Najważniejsze rzeczy, które trzeba wiedzieć przed budową układu
- Najprostszy filtr górnoprzepustowy to kondensator w szeregu i rezystor do masy lub do punktu odniesienia.
- Częstotliwość odcięcia liczysz ze wzoru fc = 1 / (2πRC).
- Dla filtru 1. rzędu tłumienie poniżej odcięcia rośnie łagodnie, więc to rozwiązanie jest dobre do prostych zadań, ale nie do ostrego cięcia pasma.
- Jeśli następny stopień ma niską impedancję wejściową, rzeczywista charakterystyka przesuwa się względem obliczeń.
- W audio, pomiarach i układach z ADC często lepiej sprawdza się filtr aktywny z buforem niż sam RC.

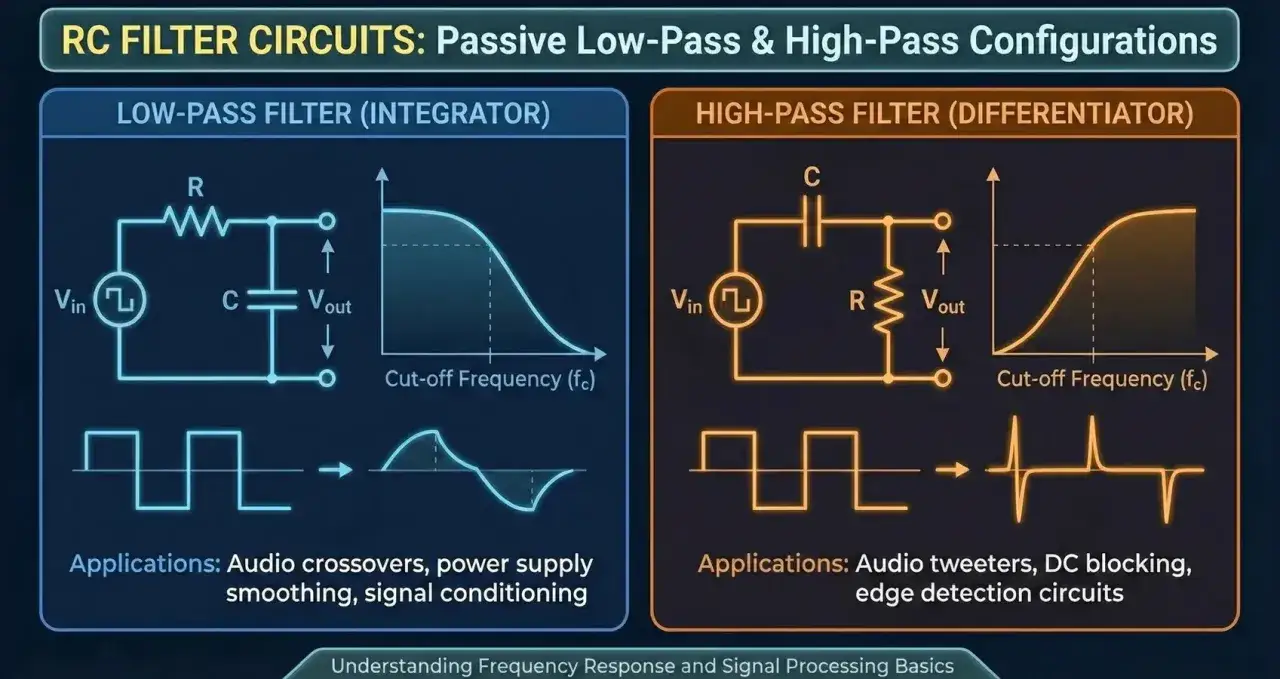

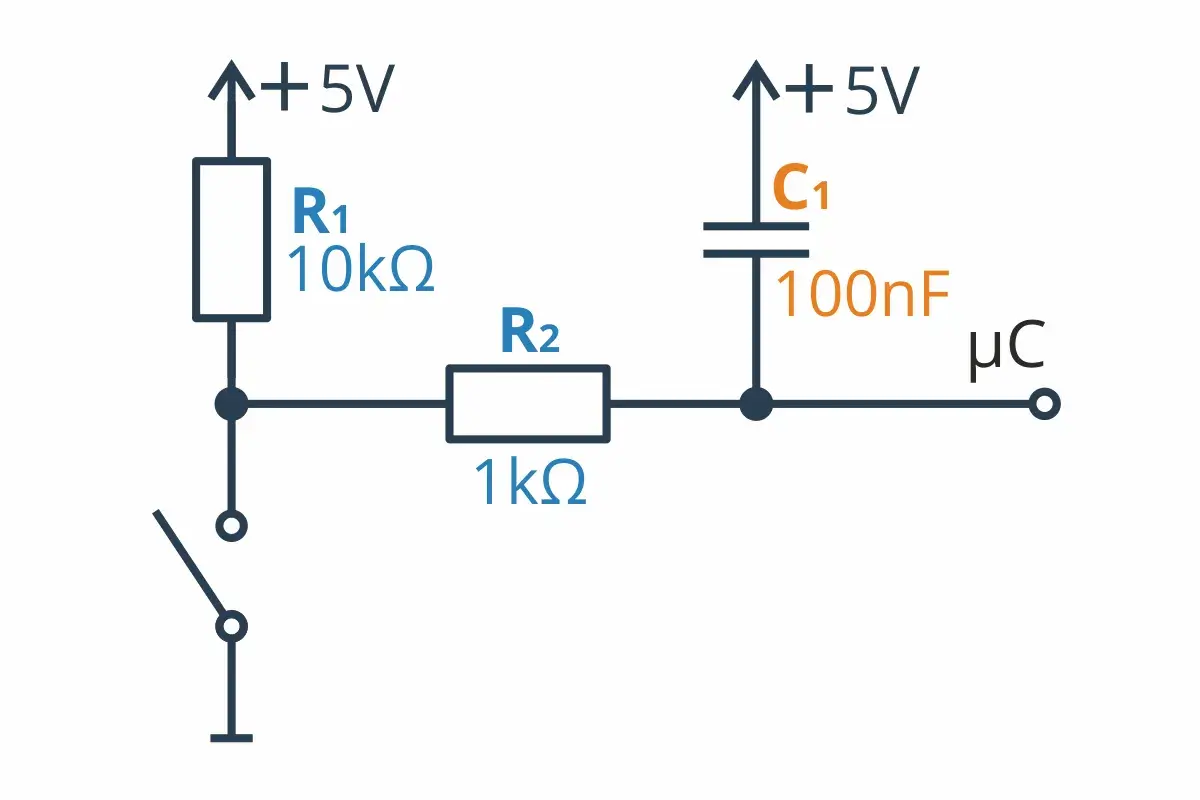

Filtr górnoprzepustowy schemat i działanie w jednym układzie
W najprostszym wariancie taki filtr składa się z dwóch elementów: kondensatora włączonego szeregowo z sygnałem i rezystora podłączonego do masy albo do punktu odniesienia. Wyjście pobiera się na rezystorze, więc niskie częstotliwości i składowa stała są tłumione, a wyższe częstotliwości przechodzą coraz swobodniej.
To właśnie dlatego filtr górnoprzepustowy tak dobrze sprawdza się tam, gdzie sygnał ma niepotrzebny offset DC albo zbyt dużo wolnych zmian, których nie chcesz widzieć na wyjściu. W praktyce widzę to najczęściej w torach audio, prostych układach pomiarowych i przy separacji kolejnych stopni wzmacniających.
- Kondensator blokuje prąd stały, ale przepuszcza zmiany napięcia, które zachodzą wystarczająco szybko.
- Rezystor zapewnia drogę upływu i ustala punkt pracy układu.
- Poniżej częstotliwości odcięcia sygnał jest coraz mocniej osłabiany.
- Powyżej częstotliwości odcięcia tor pracuje coraz bliżej przenoszenia liniowego.
Dla filtru pierwszego rzędu nachylenie charakterystyki wynosi około 20 dB na dekadę, czyli około 6 dB na oktawę. To nie jest ostra ściana, tylko łagodne przejście, więc warto od razu wiedzieć, czy taki kompromis wystarczy do danego zadania. Gdy rozumiesz już sam układ, najważniejsze staje się policzenie go tak, żeby częstotliwość odcięcia nie była tylko orientacyjna.
Jak dobrać wartości R i C bez zgadywania
Ja zaczynam od odpowiedzi na jedno pytanie: co chcę przepuścić bez wyraźnego osłabienia, a co ma zniknąć. Potem liczę częstotliwość odcięcia ze wzoru fc = 1 / (2πRC), gdzie R podajesz w omach, a C w faradach. Jeśli pracujesz na kiloomach i nanofaradach, warto od razu pilnować przeliczenia jednostek, bo tu łatwo o kosztowną pomyłkę.
Przy projektowaniu warsztatowym dobrze działa prosty nawyk: dobieram najpierw jeden wygodny kondensator, a potem liczę rezystor z najbliższego szeregu E12 albo E24. Jeśli potrzebujesz większej powtarzalności, wybieraj rezystory 1% i kondensatory o sensownej tolerancji, bo w praktyce przesunięcie częstotliwości odcięcia zwykle bierze się właśnie z rozrzutu elementów.
| Cel | Przykładowe R | Przykładowe C | fc w przybliżeniu | Do czego to pasuje |
|---|---|---|---|---|
| Odcięcie bardzo niskich składowych | 16 kΩ | 1 µF | 9,95 Hz | Sprzęganie audio, gdy chcesz zachować dół pasma |
| Usuwanie przydźwięku i wolnych zmian | 33 kΩ | 100 nF | 48,2 Hz | Proste tory sygnałowe i filtracja składowej stałej |
| Ustawienie granicy w okolicach 160 Hz | 10 kΩ | 100 nF | 159 Hz | Łagodne odcięcie niskiego pasma w prostych układach |
| Odcięcie w okolicach 1 kHz | 16 kΩ | 10 nF | 995 Hz | Tor, w którym chcesz zostawić głównie wyższe składowe |
W praktyce pilnuję jeszcze jednej rzeczy: impedancja wejściowa następnego stopnia powinna być wyraźnie większa od rezystora filtru. Jeśli kolejne wejście ma zbyt małą impedancję, filtr przestaje pracować zgodnie z obliczeniami, bo rezystor widzi dodatkowe obciążenie równoległe. To właśnie ten detal najczęściej psuje „dobrze policzony” układ na płytce stykowej lub w gotowym torze pomiarowym. Sam wzór to jednak dopiero pół pracy, bo praktyczna odpowiedź filtru zależy też od tego, jak czytasz granicę pasma i jak później ją mierzysz.
Co oznacza częstotliwość odcięcia w pomiarach
Częstotliwość odcięcia to punkt, w którym amplituda na wyjściu spada do około 70,7% wartości wejściowej, czyli o 3 dB. Dla filtru pierwszego rzędu na tej częstotliwości sygnał wyjściowy wyprzedza wejście o około 45°. To ważne, bo w wielu zastosowaniach nie interesuje cię tylko samo „przepuszcza albo nie przepuszcza”, ale też to, jak filtr przesuwa fazę i jak szybko tłumi niższe częstotliwości.
Jeśli projektujesz tor audio, ustawienie zbyt wysokiego fc od razu odbije się na basie. Jeśli filtr pracuje w torze pomiarowym, za wysoka granica odetnie wolne, ale ważne zmiany sygnału. Ja zwykle sprawdzam więc nie jeden punkt, tylko cały mały zakres częstotliwości, żeby zobaczyć, czy układ zachowuje się tak, jak założyłem.
- Podaj na wejście czysty sinus o znanej amplitudzie.
- Zmierz wyjście dla częstotliwości wyraźnie niższej i wyższej od zakładanej granicy.
- Odszukaj punkt, w którym napięcie wyjściowe spada do 0,707 napięcia wejściowego.
- Sprawdź, czy wynik nie zmienia się po podłączeniu rzeczywistego obciążenia lub kolejnego stopnia.
Jeżeli chcesz zostawić część niskich częstotliwości, a jednocześnie odizolować filtr od obciążenia, lepsza bywa wersja aktywna. I właśnie wtedy wchodzimy w porównanie, które w warsztacie naprawdę ma znaczenie.
Kiedy lepszy jest filtr aktywny
W mojej praktyce po filtr aktywny sięgam wtedy, gdy sam RC jest zbyt „miękki” albo zbyt wrażliwy na to, co znajduje się za nim. W układzie aktywnym wzmacniacz operacyjny działa jak bufor, dzięki czemu filtr mniej zależy od następnego stopnia, a czasem można też dodać wzmocnienie bez dokładania osobnego wzmacniacza.
| Kryterium | Filtr pasywny RC | Filtr aktywny z op-ampem |
|---|---|---|
| Liczba elementów | Najmniejsza | Większa, bo dochodzi wzmacniacz i zwykle kilka rezystorów |
| Wpływ obciążenia | Duży, jeśli kolejne wejście ma niską impedancję | Znacznie mniejszy, bo op-amp izoluje stopnie |
| Wzmocnienie | Nie daje wzmocnienia | Można uzyskać zysk napięciowy |
| Stromość zbocza | Typowo 20 dB/dekadę dla 1. rzędu | Zależna od topologii, łatwo dojść do 2. rzędu i 40 dB/dekadę |
| Ryzyko problemów | Niskie, o ile dobrze dobrałeś R i C | Większe, bo trzeba uwzględnić zasilanie, pasmo i stabilność op-ampa |
Nie ma tu jednej odpowiedzi dla wszystkich projektów. Jeśli budujesz prostą separację składowej stałej, RC zwykle wystarczy i jest najbardziej elegancki w swojej prostocie. Jeśli jednak filtr ma pracować w torze o niepewnej impedancji, w układzie audio z większym wymaganiem co do kontroli pasma albo w projekcie, gdzie potrzebujesz bardziej stromej charakterystyki, aktywna wersja szybko zaczyna wygrywać. Nawet dobry układ potrafi jednak działać źle, jeśli po drodze wchodzą w grę klasyczne warsztatowe błędy.
Najczęstsze błędy, które psują prosty układ
Wiele problemów nie wynika z samej idei filtru, tylko z detali montażowych i zbyt optymistycznych założeń. W praktyce powtarzają się te same potknięcia, więc warto je odhaczyć przed pierwszym uruchomieniem.
- Wyjście pobrane z niewłaściwego punktu - w prostym RC sygnał wyjściowy bierzesz z rezystora, a nie z kondensatora.
- Brak uwzględnienia obciążenia - jeśli następny stopień ma niską impedancję wejściową, częstotliwość odcięcia przesuwa się i filtr przestaje pasować do obliczeń.
- Zbyt duże oczekiwania wobec jednego RC - filtr pierwszego rzędu nie odetnie pasma „na ostro”, więc nie myl łagodnego zbocza z awarią układu.
- Nieodpowiedni kondensator - elektrolit bywa wygodny przy dużych pojemnościach, ale trzeba pilnować polaryzacji i liczyć się z upływnością.
- Pomiar bez sensownego odniesienia - multimeter bez analizy częstotliwości nie pokaże ci, czy filtr rzeczywiście trafia w założony punkt.
- Protowanie wysokich częstotliwości na płytce stykowej - przy wyższych zakresach pasożyty połączeń zaczynają zniekształcać wynik bardziej, niż wielu osobom się wydaje.
Jeżeli filtr ma działać w torze audio albo w pomiarze sygnału zmiennego, zwracam też uwagę na typ kondensatora. Dla małych pojemności i lepszej stabilności wybieram zwykle kondensatory foliowe albo C0G/NP0, a elektrolit zostawiam tam, gdzie naprawdę potrzebuję większej pojemności i wiem, że polaryzacja nie będzie problemem. Po takim przeglądzie pozostaje już tylko zamknąć projekt krótką listą kontrolną i sprawdzić układ bez zgadywania.
Co sprawdzić przed włączeniem układu na stole
- Czy częstotliwość odcięcia leży wyraźnie poniżej najniższej użytecznej składowej sygnału.
- Czy rezystor filtru nie jest zbyt duży względem szumów i upływności kondensatora.
- Czy impedancja wejściowa następnego stopnia jest wystarczająco wysoka.
- Czy wybrany kondensator ma sensowny typ, tolerancję i napięcie pracy.
- Czy test wykonujesz na generatorze i oscyloskopie, a nie na jednym przypadkowym odczycie.
W praktyce najbezpieczniej jest zacząć od założenia, co ma zostać w sygnale, policzyć odcięcie, a dopiero potem sprawdzić wpływ obciążenia i rzeczywistych elementów. Taki porządek oszczędza czas, bo prosty filtr RC potrafi być albo bardzo użyteczny, albo mylący, jeśli oceniasz go tylko po samym schemacie.
