W praktyce temat drukowania płytek PCB sprowadza się do czegoś bardziej konkretnego niż samo „wydrukowanie” projektu: do wyboru technologii, przygotowania plików i uniknięcia błędów, które potrafią zepsuć całą serię. W tym artykule pokazuję, jak wygląda produkcja płytki krok po kroku, kiedy sens ma wykonanie jej w warsztacie, a kiedy lepiej zamówić ją w fabryce. Dorzucam też wskazówki projektowe, typowe pułapki i orientacyjne koszty, żeby dało się podjąć decyzję bez zgadywania.
Najważniejsze informacje w skrócie
- Produkcja PCB to nie jeden etap, tylko łańcuch działań: od plików projektowych, przez obrazowanie i trawienie, po wiercenie, metalizację i test.
- W warsztacie elektronika najlepiej sprawdzają się proste prototypy jedno- i dwuwarstwowe z grubszymi ścieżkami oraz większym odstępem między padami.
- Przy drobnych układach SMD, wielu warstwach albo wymaganej powtarzalności fabryka zwykle wygrywa z metodami domowymi.
- Najwięcej problemów powodują błędy w footprintach, zbyt małe otwory, brak kontroli nad opisami i niedoszacowanie tolerancji wykonania.
- W domowym wykonaniu koszt materiałów bywa niższy, ale czas i ryzyko poprawek szybko zjadają tę przewagę.
- Dobrze przygotowany projekt oszczędza więcej niż najlepsza metoda produkcji, bo zmniejsza liczbę korekt już na starcie.

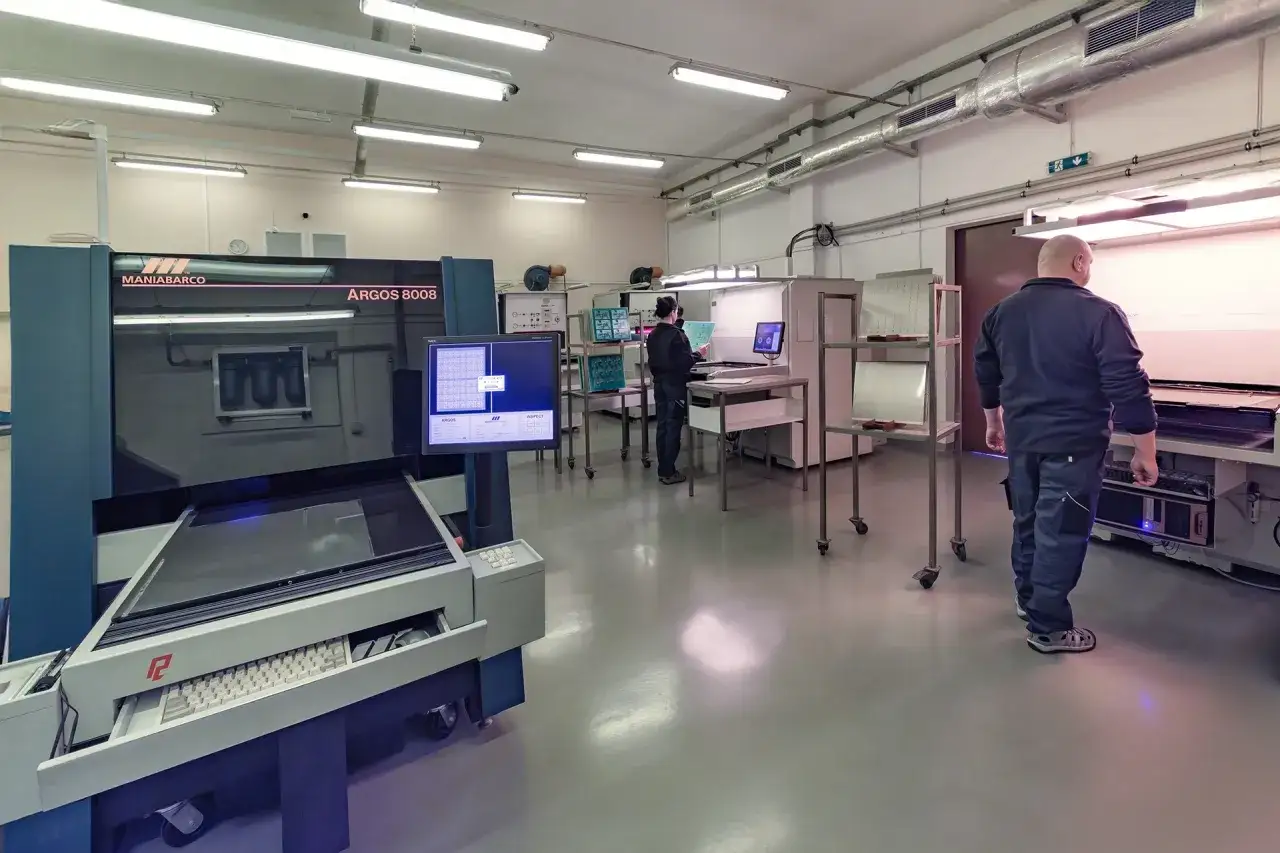

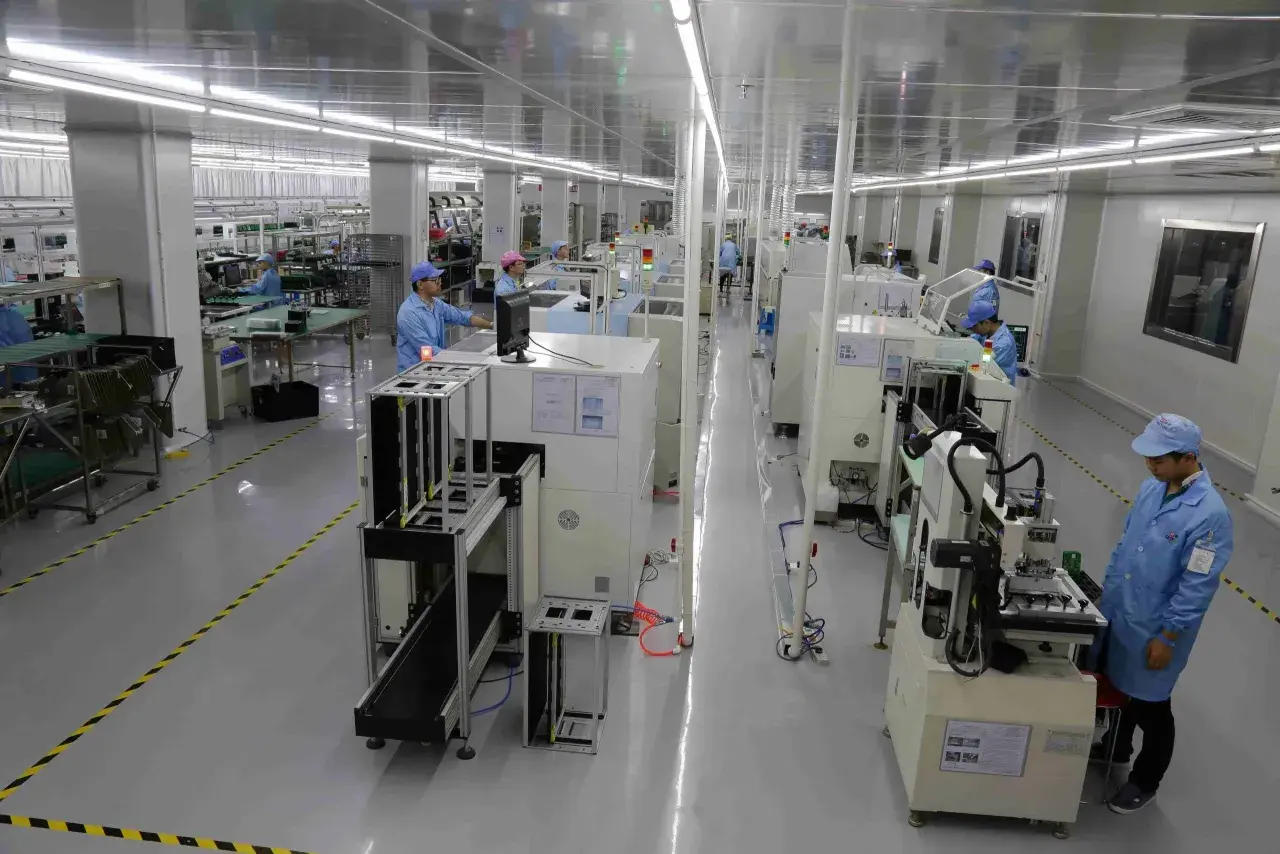

Jak naprawdę powstaje płytka PCB w fabryce
Jeśli patrzę na PCB z perspektywy warsztatu, to widzę nie „druk”, ale precyzyjną obróbkę warstw materiału. Rdzeniem jest zwykle laminat FR-4, czyli sztywny kompozyt z włóknem szklanym i żywicą epoksydową, a na nim znajduje się miedź, którą trzeba odpowiednio ukształtować. Cały proces kończy się dopiero wtedy, gdy płytka ma gotowe ścieżki, przelotki, maskę lutowniczą, opis i powierzchnię nadającą się do montażu.
| Etap | Co się dzieje | Dlaczego to ważne |
|---|---|---|
| Przygotowanie danych | Producent dostaje pliki warstw, wierceń i informacji mechanicznych. | Na tym etapie najłatwiej wyłapać błędy jeszcze przed cięciem materiału. |
| Obrazowanie i trawienie | Na miedzi tworzy się wzór ścieżek, a niepotrzebna miedź jest usuwana. | To ten moment decyduje o szerokości ścieżek i odstępach między nimi. |
| Wiercenie | Powstają otwory pod wyprowadzenia elementów, przelotki i mocowania. | Średnica otworu musi pasować do realnego wymiaru pina lub tulejki. |
| Metalizacja otworów | W otworach odkłada się warstwa przewodząca, która łączy warstwy płytki. | Bez tego dwuwarstwowa i wielowarstwowa PCB nie działałaby jak jeden układ. |
| Maska lutownicza i opis | Na płytkę trafia warstwa ochronna oraz nadruk elementów i oznaczeń. | Maska ogranicza zwarcia, a opis ułatwia montaż i serwis. |
| Wykończenie powierzchni | Pady otrzymują warstwę chroniącą miedź przed utlenianiem. | Tu wybiera się m.in. HASL albo ENIG, zależnie od wymagań montażowych. |
| Test i kontrola | Płytka przechodzi inspekcję optyczną, a często także test elektryczny. | To ostatnia szansa, by wyłapać zwarcie, przerwę lub problem z wierceniem. |
W praktyce najbardziej mylące jest to, że „PCB” nie powstaje w jednym prostym ruchu. To raczej zestaw połączonych kroków, które muszą zgadzać się ze sobą co do dziesiątych części milimetra. Kiedy rozumiem ten łańcuch, łatwiej mi ocenić, które elementy projektu trzeba dopracować przed zleceniem produkcji, a do tego prowadzi kolejna sekcja.
Co przygotować, zanim zlecisz produkcję
Najwięcej problemów nie wynika z samego wykonania, tylko z niedoprecyzowanego projektu. Fabryka może wyciąć i wywiercić płytkę bardzo dokładnie, ale nie naprawi błędnego footprintu, źle opisanej warstwy ani padów, które są zbyt blisko siebie. Dlatego przed wysłaniem projektu patrzę na niego jak na dokument produkcyjny, nie tylko na rysunek elektryczny.
Pliki, które najczęściej trzeba przekazać
- Gerbery - opisują warstwy miedzi, solder maski, opisu i konturu płytki.
- Plik wierceń - mówi, gdzie wiercić i jaką średnicą.
- Contour / board outline - definiuje rzeczywisty kształt PCB.
- BOM - lista elementów potrzebna przy montażu.
- Pick and place - plik pozycji elementów, jeśli zamawiasz także assembly.
- Uwagi technologiczne - kolory maski, typ wykończenia, tolerancje, strony montażu, wymagane testy.
Gerbery i wiercenia są fundamentem, ale przy poważniejszym projekcie warto dołączyć też notatkę produkcyjną. Zawiera ona rzeczy, których nie da się dobrze odczytać z samych warstw: na przykład informację o grubości laminatu, dopuszczalnej tolerancji otworów, wymaganym finishu czy obszarach keepout. Jeżeli montaż będzie ręczny, dobrze jest od razu zaznaczyć test pointy i punkty odniesienia dla pomiarów.
Przeczytaj również: Enkoder - podłączenie, schemat, typy. Uniknij 7 błędów!
Jakie parametry sprawdzić w projekcie
- Szerokość ścieżek i odstępy - w domowych metodach bezpieczniej trzymać się około 0,25-0,30 mm lub więcej; w fabryce da się zejść niżej, ale tylko przy odpowiedniej technologii.
- Średnice otworów - otwór projektowy nie może być „na styk”, bo po metalizacji realny wymiar bywa mniejszy.
- Odległość opisu od padów - nadruk nie powinien nachodzić na miejsca lutowania.
- Polaryzacja i orientacja elementów - diody, elektrolity i układy scalone trzeba opisać tak, by montaż nie wymagał zgadywania.
- Keepout - obszary, na których nie może być miedzi, ścieżek ani elementów, na przykład przy złączach mechanicznych.
- Test pointy - małe punkty pomiarowe oszczędzają czas przy uruchamianiu i diagnostyce.
Ja patrzę na te elementy bardzo pragmatycznie: im mniej decyzji zostawisz po stronie wykonawcy, tym mniejsze ryzyko nieporozumień i opóźnień. Gdy projekt jest już czysty, zostaje pytanie ważniejsze z punktu widzenia warsztatu elektronika, czyli czy robić płytkę samemu, czy oddać ją na zewnątrz.
Kiedy lepiej zrobić płytkę samemu, a kiedy zamówić ją na zewnątrz
W domu da się wykonać całkiem sensowne PCB, ale tylko w określonych warunkach. Jeśli projekt jest prosty, jednolub dwuwarstwowy, ma szerokie ścieżki i nie wymaga drobnego rastra, warsztatowe metody nadal mają sens. Gdy jednak w grę wchodzą gęste układy SMD, większa liczba warstw albo potrzeba powtarzalności, fabryka zaczyna wygrywać nie tylko jakością, ale też czasem i przewidywalnością.
| Metoda | Kiedy ma sens | Największa zaleta | Największe ograniczenie |
|---|---|---|---|
| Termotransfer | Proste prototypy, szybkie testy, grubsze ścieżki. | Niski koszt materiałów i szybki start. | Trudno utrzymać drobne detale i idealne krawędzie. |
| Fotochemia | Gdy zależy ci na lepszej precyzji niż w termotransferze. | Lepsza jakość ścieżek i powtarzalność. | Więcej chemii, więcej etapów i więcej miejsca na błąd. |
| Frezowanie CNC | Małe serie i brak chęci do pracy z odczynnikami. | Brak trawienia chemicznego. | Hałas, pył, ograniczenia przy bardzo drobnych ścieżkach. |
| Fabryka PCB | Układy wielowarstwowe, fine pitch, lepsza powtarzalność. | Najwyższa jakość wykonania i dobre wsparcie montażu. | Trzeba dobrze przygotować projekt, bo błędy wychodzą bezlitośnie. |
W domu najczęściej wygrywa szybki feedback: mogę w kilka godzin sprawdzić ideę i poprawić projekt. W fabryce wygrywa jakość, ale też spokój, bo nie muszę walczyć z przypadkowym podtrawieniem, złym centrowaniem warstw albo nierównymi przelotkami. W praktyce ja dzielę to prosto: jeśli projekt ma być nauką lub pierwszym testem, rozważam warsztat; jeśli ma działać bez kompromisów, kieruję go do produkcji zewnętrznej.
Najczęstsze błędy przy pierwszej serii
To właśnie na pierwszej serii wychodzi, czy projekt był naprawdę przemyślany. Elektronicy często skupiają się na schemacie, a potem okazuje się, że problemem jest coś banalnego: zbyt mały pad, odwrócony footprint albo opis zasłaniający miejsce lutowania. Tych błędów nie trzeba popełniać, jeśli wcześniej sprawdzi się kilka rzeczy bardzo konsekwentnie.
- Zbyt optymistyczny footprint - element pasuje „na ekranie”, ale w rzeczywistości nie ma luzu na lutowanie albo obudowa koliduje z sąsiednim komponentem.
- Za małe otwory - po metalizacji i tolerancjach montażowych pin już nie wchodzi tak łatwo, jak zakładał projekt.
- Nadruk na padach - opis ułatwia montaż tylko wtedy, gdy nie wchodzi w obszar lutowniczy.
- Brak kontroli nad kierunkiem warstw - przy dwustronnych płytkach łatwo pomylić odbicie lustrzane.
- Pominięte punkty testowe - uruchamianie bez miejsc do pomiaru bywa niepotrzebnie długie i nerwowe.
- Za ciasny routing - jeśli wszystko jest „na styk”, jeden błąd produkcyjny potrafi zatrzymać całą płytkę.
Warto też pamiętać o wykończeniu powierzchni. HASL, czyli popularna warstwa cyny nakładana na pady, jest zwykle tańsza i wystarcza dla wielu płytek ogólnego przeznaczenia. ENIG daje bardziej płaskie i równomierne pady, co pomaga przy drobniejszym rastrze i lepszym montażu SMD, ale zwykle kosztuje więcej. Ta różnica jest często ważniejsza, niż wydaje się na etapie schematu, więc dobrze ją uwzględnić zanim projekt trafi do wykonania.
Ile trwa i kosztuje wykonanie płytki
Nie ma jednego cennika, bo koszt zależy od wymiaru, liczby warstw, koloru maski, wykończenia powierzchni, montażu i terminu realizacji. Mimo to da się podać praktyczne widełki, które pomagają porównać opcje bez wchodzenia w marketingowe obietnice. Dla warsztatu elektronika najważniejsze jest to, że najtańsza płytka nie zawsze jest najtańsza w całym projekcie, jeśli trzeba ją poprawiać dwa razy.
| Scenariusz | Orientacyjny czas | Orientacyjny koszt | Komentarz |
|---|---|---|---|
| Prosta płytka wykonana samodzielnie | Od kilku godzin do jednego dnia | Około 20-80 zł za materiały przy małej sztuce | Opłaca się głównie wtedy, gdy liczysz też wartość nauki i szybkiego testu. |
| Dwuwarstwowy prototyp z fabryki | Zwykle 2-7 dni roboczych | Najczęściej od kilkudziesięciu do kilkuset złotych, zależnie od wymiaru i wysyłki | Przy małych płytkach często wychodzi korzystnie już przy jednej lub kilku sztukach. |
| Wersja ekspresowa z fabryki | Nawet 24-72 godziny produkcji plus dostawa | Zazwyczaj wyraźnie drożej niż standard | Ma sens, gdy czas jest ważniejszy niż optymalizacja budżetu. |
| Seria z montażem | Od kilku dni do dwóch tygodni | Koszt rośnie wraz z liczbą elementów i złożonością BOM | Najbardziej opłacalna przy bardziej złożonych płytkach lub większej powtarzalności. |
Jeśli projekt ma drobne elementy, kontrolowaną impedancję albo wymaga dobrego lutowania SMT, dodatkowy koszt fabryki zwykle zwraca się w mniejszej liczbie poprawek. Z kolei przy prostych układach z elementami przewlekanymi domowa metoda nadal pozwala tanio i szybko sprawdzić pomysł. Różnica nie polega więc wyłącznie na cenie samej płytki, ale na całym koszcie doprowadzenia układu do działania.
Co najbardziej skraca drogę od projektu do działającej płytki
Najlepszy skrót nie polega na szukaniu najtańszej metody, tylko na ograniczeniu niepewności już na etapie projektu. Gdybym miał wybrać trzy rzeczy, które najbardziej skracają drogę do sprawnej PCB, wskazałbym: czytelny footprint, rozsądne tolerancje i plan montażu od początku, a nie dopiero po odebraniu płytek. To właśnie te elementy najczęściej decydują, czy pierwsza wersja działa od razu, czy zamienia się w serię poprawek.
- Projektuj pod technologię, a nie pod ideał - jeśli wiesz, że płytkę zrobisz domowo, nie pakuj w nią zbyt drobnych odstępów i ultra małych padów.
- Zostaw margines na montaż - układ, który da się przylutować tylko pod lupą i z dużą dozą szczęścia, nie jest jeszcze dobrym projektem warsztatowym.
- Zrób jedną sztukę testową - pojedynczy prototyp ujawnia większość problemów, zanim zamówisz większą serię.
- Traktuj dokumentację jak część projektu - dobra nota technologiczna oszczędza czas równie skutecznie jak dobrze poprowadzone ścieżki.
Jeśli mam zamknąć temat praktycznie, to powiedziałbym tak: prostą płytkę warto czasem wykonać samemu, bo to świetna lekcja i szybki test pomysłu, ale przy bardziej wymagających układach lepiej zaufać fabryce i skupić się na jakości projektu. W elektronice największą przewagę daje nie samo wykonanie, lecz przygotowanie płytki tak, by była łatwa do zbudowania, uruchomienia i ewentualnego poprawienia.
