W układach z jednym kliknięciem najważniejsze nie jest samo wciśnięcie przycisku, tylko to, czy stan pozostanie zmieniony po puszczeniu. Dlatego schemat przycisku bistabilnego warto czytać jako mały układ pamiętający ostatni impuls, a nie jako zwykły włącznik. Poniżej rozbieram go na proste bloki: od działania, przez dobór elementów, aż po uruchomienie i typowe błędy.
Jeden impuls zmienia stan, a układ sam go utrzymuje
- Bistabilność oznacza dwa stabilne stany, które pozostają aktywne bez ciągłego nacisku.
- W warsztacie najczęściej spotkasz wersję na dwóch tranzystorach albo moduł przekaźnikowy sterowany przyciskiem chwilowym.
- W prostym układzie kluczowe są sprzężenie zwrotne, filtracja zasilania i poprawna polaryzacja elementów.
- Jeśli chcesz sterować większym obciążeniem, sam latch nie wystarczy; potrzebny jest stopień mocy lub przekaźnik.
- Najwięcej problemów powodują drgania styków, brak resetu po starcie i pomylenie przycisku chwilowego z bistabilnym.
Czym jest bistabilność w układzie z przyciskiem

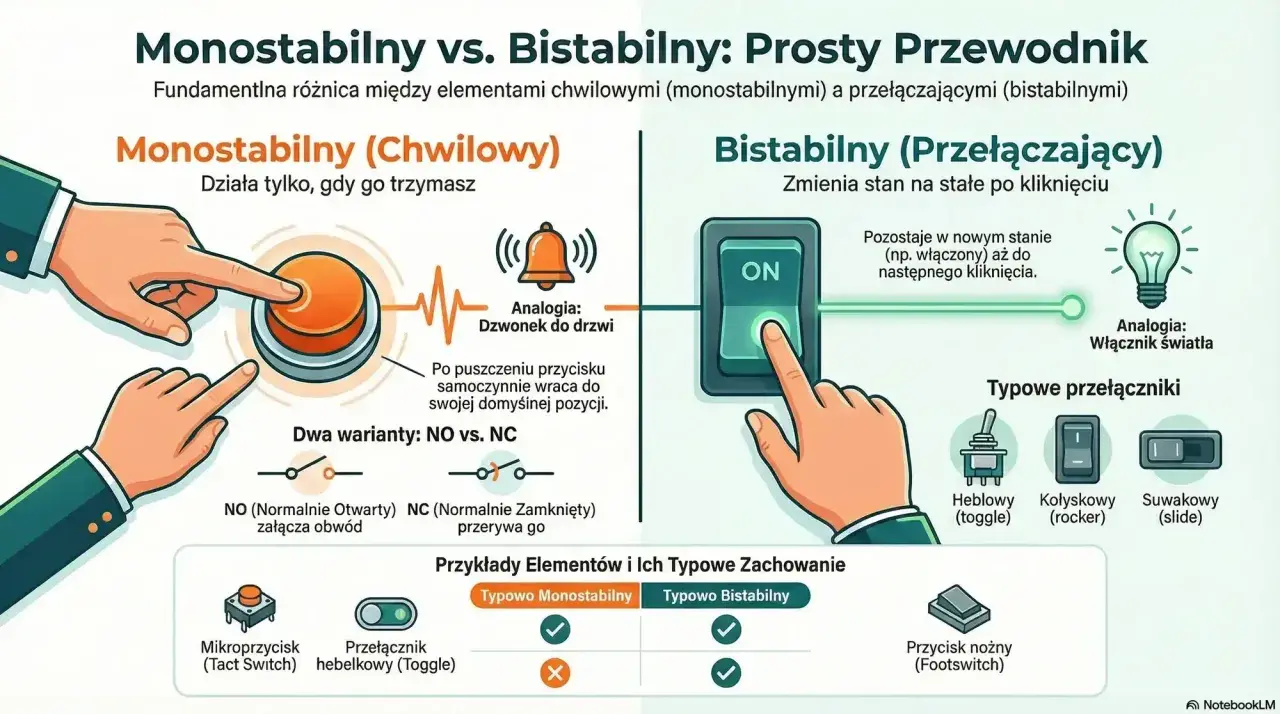

Ja w takich projektach najpierw rozróżniam dwie rzeczy, bo nazwy łatwo mieszają się w głowie. Przycisk chwilowy działa tylko podczas nacisku, a układ bistabilny po impulsie zostaje w nowym stanie. To właśnie dlatego jednym kliknięciem można włączyć LED, a kolejnym ją zgasić.
W praktyce taki układ ma sens wszędzie tam, gdzie nie chcesz trzymać palca na klawiszu. W warsztacie elektronika najczęściej oznacza to mały latch do diody kontrolnej, prosty sterownik zasilania albo przekaźnik bistabilny do większego obciążenia. Jeśli celem jest tylko chwilowe wyzwolenie, wtedy bistabilność nie jest potrzebna. Jeśli chcesz pamiętać stan, jest wręcz kluczowa.
Warto też od razu odróżnić dwie popularne realizacje: wersję elektroniczną, z tranzystorami albo układem scalonym, oraz wersję instalacyjną, opartą o przekaźnik bistabilny sterowany krótkim impulsem. To rozróżnienie prowadzi wprost do schematu, bo inny będzie dobór elementów, a inna będzie też logika działania.
To rozróżnienie jest ważne, bo od niego zależy cały układ, więc teraz rozbijmy go na bloki.
Jak czytać schemat i co naprawdę przełącza stan
Najprostszy układ warsztatowy opiera się na dwóch tranzystorach NPN, dwóch gałęziach z LED-ami i sprzężeniu krzyżowym przez rezystory. Właśnie to sprzężenie zwrotne dodatnie, czyli takie, które wzmacnia już wybrany stan, sprawia, że jeden tranzystor „wypiera” drugi, a układ zapamiętuje ostatni impuls. Z zewnątrz wygląda to jak magia, ale w środku dzieje się bardzo przewidywalna wymiana prądu między dwiema gałęziami.
W klasycznym schemacie jeden przycisk chwilowo ściąga bazę jednego tranzystora do masy. Ten tranzystor przestaje przewodzić, jego kolektor zmienia napięcie, a przez rezystor sprzężenia drugi tranzystor dostaje warunki do włączenia. Potem sytuacja odwraca się i stan zostaje podtrzymany bez dalszego nacisku. To dlatego taki układ nazywa się bistabilnym: ma dwa stabilne stany i nie potrzebuje ciągłego podtrzymania, żeby w nich pozostać.
Jeśli chcesz zbudować wersję z jednym przyciskiem, sprawa robi się trochę bardziej wymagająca. Sam dwutranzystorowy układ zwykle opiera się na dwóch chwilowych wyzwoleniach albo na osobnych ścieżkach SET i RESET. Jednoprzyciskowe przełączanie ON/OFF da się zrobić, ale wtedy potrzebujesz dodatkowej logiki, najczęściej przerzutnika T, przerzutnika D skonfigurowanego do przełączania przy każdym impulsie albo mikrokontrolera, który rozpoznaje pojedyncze naciśnięcie. To ważna różnica, bo bez niej łatwo oczekiwać od schematu czegoś, czego on po prostu nie robi.
W uproszczeniu: tranzystory albo układ scalony „pamiętają”, przycisk tylko podaje impuls. Kiedy to zrozumiesz, sam schemat staje się znacznie mniej tajemniczy, więc teraz przechodzę do elementów, które naprawdę warto mieć na stole.
Jakie elementy sprawdzają się w wersji warsztatowej
Do wersji edukacyjnej nie potrzebujesz egzotyki. W praktycznych układach szkoleniowych dobrze sprawdzają się zwykłe elementy THT, bo łatwiej je wlutować, zmierzyć i wymienić. Poniżej zestaw, od którego najczęściej zaczynam, gdy chcę pokazać bistabilność bez zbędnego komplikowania projektu.
| Element | Przykład | Po co jest potrzebny |
|---|---|---|
| Tranzystory NPN | BC546, BC547, 2N3904 | Tworzą dwa stany układu i przełączają się nawzajem. |
| Rezystory dla LED | 1 kΩ | Ograniczają prąd diod i chronią wyjścia tranzystorów. |
| Rezystory sprzężenia | 56 kΩ | Podtrzymują stan po impulsie i budują pamięć układu. |
| Kondensator ceramiczny | 100 nF | Filtruje zakłócenia zasilania blisko układu. |
| Kondensator elektrolityczny | 220 µF | Pomaga przy krótkich spadkach napięcia i ułatwia start. |
| Przyciski chwilowe | Tact switch, microswitch | Podają krótki impuls zamiast stałego zwarcia. |
To są przykładowe wartości, nie jedyny poprawny zestaw. Ja traktuję je jako sensowny punkt startowy, bo pozwalają szybko zobaczyć działanie układu i nie walczyć od razu z przypadkowymi problemami z zasilaniem. Jeśli obciążenie ma być większe niż pojedyncza LED, wtedy dokładam osobny stopień mocy albo przekaźnik, bo sam mały latch nie powinien dźwigać silnika czy taśmy LED bezpośrednio.
W praktyce pojawia się jeszcze jedna ważna decyzja: czy układ ma tylko pokazać zasadę działania, czy ma wejść do realnego projektu. Od tego zależy sposób montażu i cała kolejna faza uruchamiania.
Jak złożyć i uruchomić układ bez zgadywania
Uruchamianie takiego układu zwykle nie psuje teoria, tylko drobiazgi montażowe. Ja robię to w stałej kolejności, bo przy bistabilnych układach chaos szybko zamienia się w zgadywanie.
- Zaczynam od sprawdzenia zasilania. Napięcie i biegunowość muszą być zgodne z projektem, bo odwrotne podłączenie łatwo myli objawy z uszkodzeniem układu.
- Lutuję najpierw rezystory, potem kondensatory i na końcu tranzystory oraz przyciski. W układzie z małymi tranzystorami rozchylam nóżki delikatnie, żeby nie walczyć z otworami na siłę.
- Testuję układ bez większego obciążenia. W praktyce powinno być widać, że po każdym impulsie zmienia się tylko jeden stan, a po puszczeniu przycisku układ pozostaje w nowej pozycji.
- Dodaję filtrację zasilania. 100 nF blisko tranzystorów i większy kondensator, na przykład 220 µF, często robią więcej różnicy niż kolejna godzina szukania „tajemniczej usterki”.
- Dopiero na końcu podłączam właściwy odbiornik. Jeśli ma to być przekaźnik, silnik albo dłuższa linia przewodów, test na samej LED-zie nie wystarczy.
W szkolnym przykładzie takie podejście pomaga od razu zobaczyć, czy układ rzeczywiście „pamięta” stan. Jeśli po naciśnięciu przycisku reakcja jest niejednoznaczna, zwykle problemem nie jest sam pomysł, tylko zasilanie, montaż albo drgania styków. I właśnie to prowadzi do najczęstszych błędów.
Najczęstsze błędy, które psują działanie
Przy bistabilnych układach najwięcej czasu traci się nie na schemacie, tylko na błędnych założeniach. Najczęściej widzę powtarzające się pięć problemów:
- Mylenie przycisku chwilowego z bistabilnym. Jeśli element sam się zatrzaskuje, nie daje impulsu, tylko stały stan, a to zmienia działanie całego układu.
- Brak eliminacji drgań styków. Jeden fizyczny klik potrafi wygenerować kilka krótkich impulsów i układ przełączy się dwa razy zamiast raz.
- Odwrotna polaryzacja LED albo błędne wlutowanie tranzystora. To banalne, ale właśnie takie błędy najdłużej udają „wadę schematu”.
- Brak resetu po starcie. W prostych układach stan początkowy może zależeć od tolerancji elementów, więc po włączeniu zasilania nie zawsze dostajesz to, czego oczekujesz.
- Zbyt optymistyczny dobór przycisku przy modułach sieciowych. W instalacyjnych przekaźnikach bistabilnych nie każdy podświetlany przycisk działa poprawnie, więc kompatybilność sprawdzam przed montażem, a nie po fakcie.
Gdy ten etap jest opanowany, zostaje najważniejsze pytanie: który wariant w ogóle ma sens w twoim projekcie. I tutaj odpowiedź nie zawsze brzmi „najprostszy”.
Kiedy wybrać przekaźnik, a kiedy układ tranzystorowy
Ja dobieram rozwiązanie do zadania, a nie odwrotnie. Inny układ wybieram do nauki elektroniki na płytce stykowej, inny do oświetlenia, a jeszcze inny do małego urządzenia bateryjnego. Ta różnica jest większa, niż się wydaje na pierwszy rzut oka.
| Wariant | Najlepsze zastosowanie | Mocne strony | Ograniczenia |
|---|---|---|---|
| Przekaźnik bistabilny | Oświetlenie, automatyka budynkowa, większe obciążenia | Pamięta stan bez ciągłego poboru cewki, dobrze znosi wyższe napięcia, wygodny w instalacjach | Wymaga poprawnego doboru przycisków i zasilania, nie zawsze lubi podświetlane klawisze |
| Latch tranzystorowy | Projekty edukacyjne, LED, małe układy demonstracyjne | Pokazuje zasadę działania bardzo czytelnie, tani, prosty do zbudowania na stole | Nie jest najlepszy do dużych prądów i wymaga porządnej filtracji |
| Przerzutnik scalony | Małe układy 3,3–5 V, gdzie liczy się powtarzalność | Stabilny, łatwy do integracji z logiką cyfrową, zwykle zajmuje mało miejsca | Wymaga zgodności z rodziną logiczną i nadal trzeba zadbać o drgania styków |
Jeśli miałbym wybrać kierunek „na start”, do nauki wziąłbym układ tranzystorowy, bo najlepiej pokazuje, co właściwie robi bistabilność. Do realnego sterowania światłem wybrałbym przekaźnik bistabilny. A gdy projekt ma być mały, bateryjny i dość przewidywalny, wygodniejszy bywa układ scalony z dobrze obsłużonym wejściem przycisku. To właśnie ten moment, w którym schemat przestaje być teorią, a zaczyna być decyzją projektową.
Co warto dopracować przed przeniesieniem schematu do projektu
Zanim przeniesiesz taki układ na płytkę docelową, sprawdź jeszcze trzy rzeczy: czy stan startowy jest przewidywalny, czy obciążenie nie wymaga osobnego stopnia mocy i czy impuls z przycisku nie powoduje podwójnego przełączenia. Właśnie te elementy najczęściej odróżniają ładny schemat od układu, który naprawdę da się używać bez nerwów.
Jeśli w projekcie pojawia się przekaźnik z cewką DC, dorzucam diodę gaszącą. Bez niej układ narażasz na przepięcia przy wyłączaniu cewki, a to potrafi psuć działanie dużo częściej niż źle dobrany rezystor.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby prosta: bistabilność nie wynika z samego przycisku, tylko z układu, który po krótkim impulsie potrafi utrzymać własny stan. Kiedy patrzysz na schemat w ten sposób, łatwiej go zrozumieć, policzyć i uruchomić. A to jest dokładnie ten rodzaj wiedzy, który w warsztacie elektronika oszczędza najwięcej czasu.
