Montaż PCB - Jak złożyć płytkę, która działa od razu?

Artur Wójcik .

1 kwietnia 2026

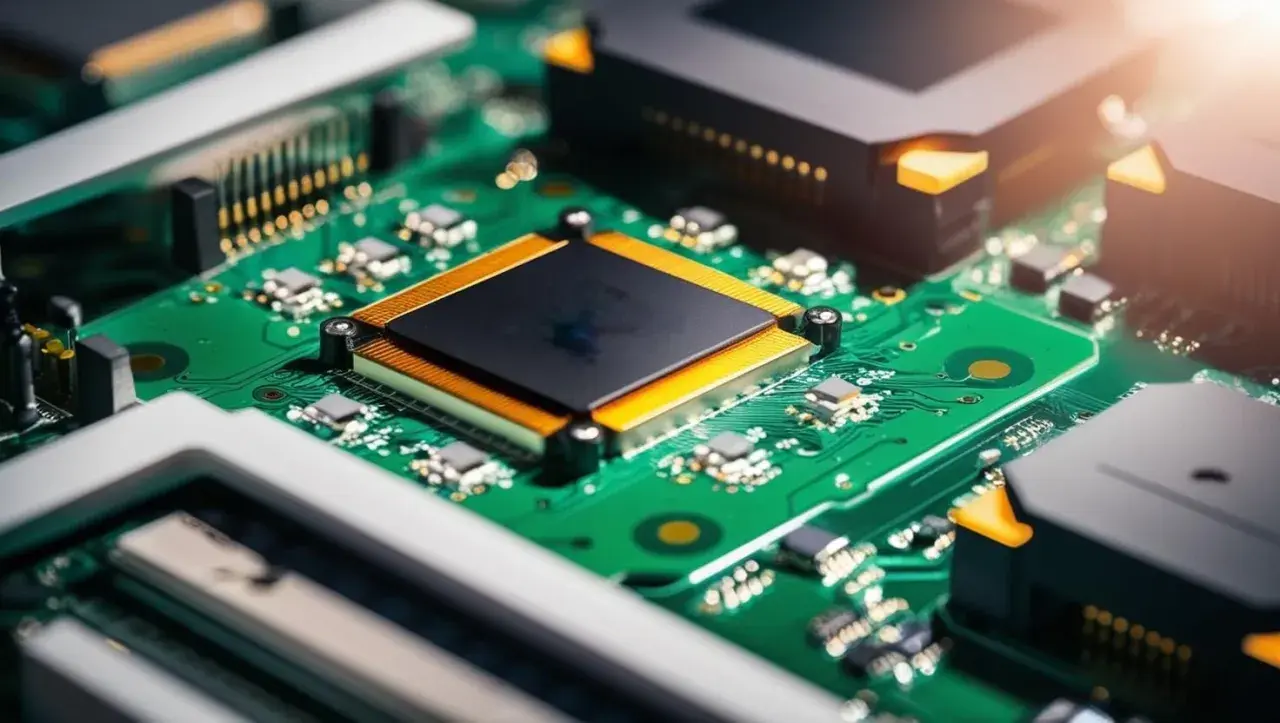

Zbliżenie na zieloną płytkę drukowaną z centralnym, czarnym procesorem otoczonym złotymi elementami. Widoczny montaż PCB z licznymi komponentami elektronicznymi.

Sam montaż PCB nie sprowadza się do przyklejenia elementów do laminatu. W praktyce decydują trzy rzeczy: przygotowanie płytki, sposób osadzenia komponentów i kontrola jakości po lutowaniu. Poniżej rozkładam ten proces na etapy, pokazuję różnice między SMT i THT oraz podpowiadam, jak uniknąć typowych błędów w warsztacie elektronika.

Najkrótsza droga do dobrej płytki to plan, pasta i kontrola

  • Skuteczny proces zaczyna się od sprawdzenia projektu, a nie od lutownicy.
  • SMT daje dużą gęstość upakowania, THT lepiej znosi obciążenia mechaniczne, a montaż mieszany często daje najlepszy kompromis.
  • W typowym profilu reflow dla lutów bezołowiowych szczyt temperatury zwykle mieści się w okolicach 235-245°C, ale zawsze trzeba sprawdzić kartę pasty.
  • Najczęstsze problemy to nadmiar pasty, przesunięcie elementów, zimne luty i wyrwanie pól lutowniczych.
  • Przy rastrze poniżej 0,5 mm, układach QFN czy BGA rośnie znaczenie szablonu, mikroskopu i dobrej inspekcji.
  • W małych seriach zwykle bardziej opłaca się poprawny proces niż pełna automatyzacja.

Co obejmuje złożenie płytki drukowanej

W praktyce chodzi o zamianę gołego laminatu w działający moduł elektroniczny. Ja patrzę na ten łańcuch jako na serię małych decyzji: czy projekt jest dobrze przygotowany, czy elementy da się sensownie ułożyć, czy spoiwo trafi dokładnie tam, gdzie trzeba, i czy po lutowaniu da się szybko wychwycić błąd. Właśnie te decyzje najczęściej przesądzają o tym, czy płytka zadziała od razu, czy zacznie generować poprawki.

W dokumentacji produkcyjnej ten sam efekt nazywa się zwykle zespołem PCBA, czyli już zmontowaną płytką. Dla małego warsztatu to nie jest teoretyczny skrót, tylko realna różnica między „wygląda dobrze” a „działa i da się ją powtórzyć”. Dlatego ja zawsze zaczynam od projektu, listy elementów i kolejności operacji, bo bez tego łatwo utknąć na poprawkach, które kosztują więcej czasu niż sam montaż.

Gdy to jest jasne, można dobrać technologię do skali i charakteru projektu, a od tego zależy cały dalszy przebieg pracy.

Która technologia ma sens w twoim projekcie

W małym warsztacie zwykle nie ma jednego uniwersalnego wyboru. Ja patrzę na trzy pytania: ile sztuk powstaje, jak drobne są elementy i czy płytka ma pracować pod obciążeniem mechanicznym. Od odpowiedzi zależy, czy lepiej iść w SMT, THT czy montaż mieszany.

Technologia Co daje Ograniczenia Kiedy wybrać
SMT Duża gęstość upakowania, szybkie składanie, dobra automatyzacja i lutowanie rozpływowe, czyli reflow Trudniejsza poprawa ręczna, większa wrażliwość na jakość pasty i dokładność pozycjonowania Nowoczesna elektronika, małe obudowy, płytki o dużym zagęszczeniu elementów
THT Wysoka odporność mechaniczna, prostsze lutowanie ręczne, dobre rozwiązanie dla cięższych elementów Wymaga wiercenia, zajmuje więcej miejsca, gorzej skaluje się w gęstych projektach Złącza, transformatory, kondensatory większej mocy, elementy narażone na naprężenia
Montaż mieszany Łączy zalety obu metod i daje dużą elastyczność w projektowaniu Wymaga dwóch ścieżek pracy i większej uwagi przy kolejności lutowania Większość prototypów, małe serie, projekty z częścią SMD i częścią przewlekaną

Praktyczny próg, który często się sprawdza, jest prosty: przy 1-3 prototypach ręczne lutowanie bywa najszybsze, przy 5-20 sztukach szablon i piec reflow dają już wyraźny zysk, a przy rastrze poniżej 0,5 mm tolerancja na błędy robi się bardzo mała. Powyżej tego poziomu zaczyna się liczyć powtarzalność, nie tylko cena jednego egzemplarza. To prowadzi do samego przebiegu pracy.

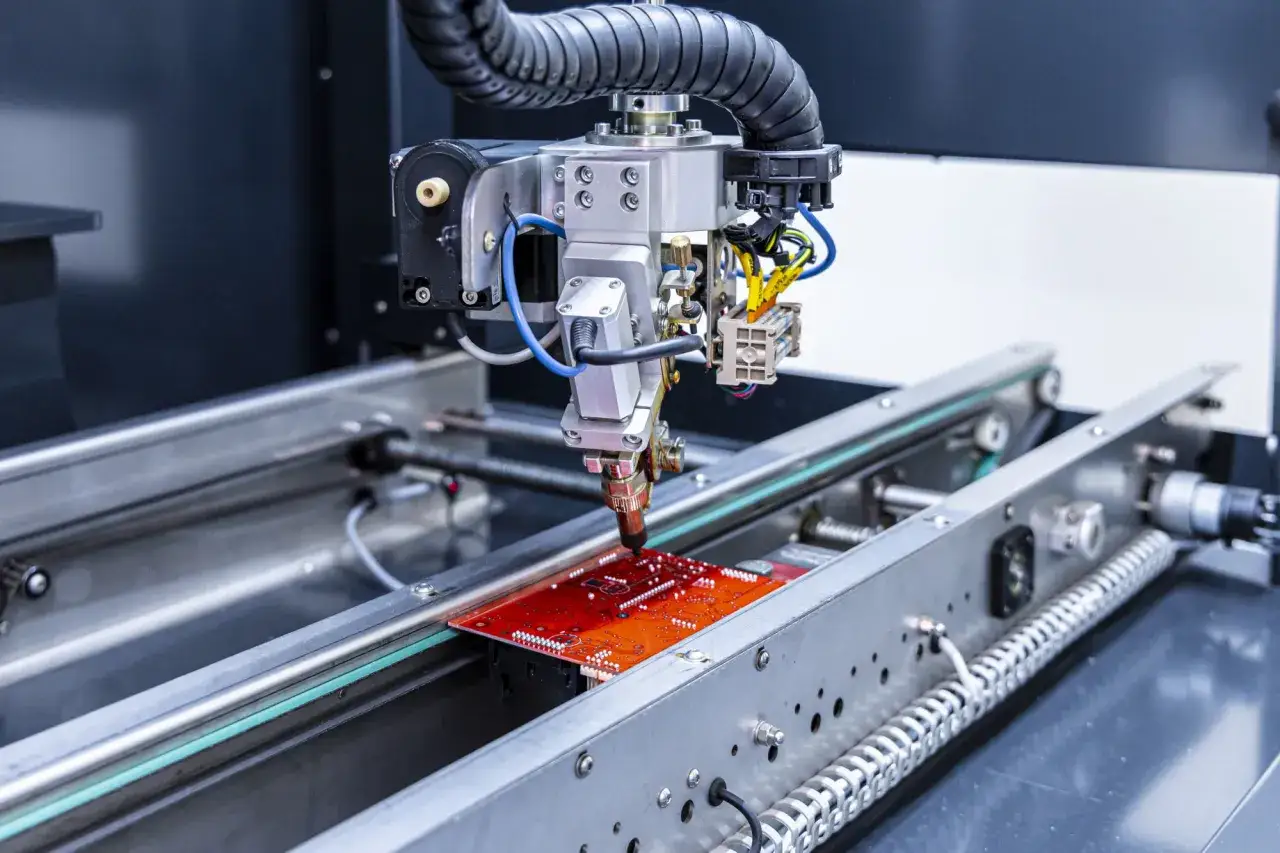

Automatyczny montaż PCB: precyzyjna głowica robota umieszcza komponenty na czerwonej płytce drukowanej.

Jak wygląda proces krok po kroku

Jeśli mam opisać dobrze prowadzony proces, wygląda on mniej więcej tak:

  1. Weryfikacja projektu - sprawdzam BOM, footprinty, polaryzację, zgodność oznaczeń i to, czy elementy naprawdę da się ułożyć na tej płytce bez kolizji.
  2. Przygotowanie płytki - czyszczę powierzchnię, zabezpieczam stanowisko ESD i upewniam się, że pady są suche oraz wolne od tłuszczu.
  3. Nakładanie pasty - używam szablonu stalowego. Dla wielu projektów dobrze sprawdza się grubość 100-150 µm, a przy drobnym rastrze często schodzi się niżej.
  4. Osadzanie komponentów - układam elementy zgodnie z orientacją, a przy małych obudowach pracuję pod powiększeniem, bo tu każdy milimetr ma znaczenie.
  5. Lutowanie - w przypadku SMT zwykle robi się to w reflow, czyli lutowaniu rozpływowym; dla lutów bezołowiowych szczyt profilu często mieści się w okolicach 235-245°C, ale zawsze trzeba sprawdzić kartę pasty i wymagania elementu.
  6. Inspekcja i poprawki - oglądam połączenia pod lupą lub mikroskopem, a w produkcji seryjnej także przez AOI, czyli automatyczną inspekcję optyczną; szukam mostków, przesunięć i niedolutowań, a na końcu testuję płytkę elektrycznie.

Przy elementach przewlekanych dochodzi jeszcze lutowanie ręczne albo selektywne, bo złącza, transformatory i cięższe części trzeba osadzić mocniej niż drobne układy SMD. Właśnie dlatego w małych seriach tak często stosuje się proces mieszany. Następny krok to warunki stanowiska i wyposażenie, bez których nawet poprawna procedura zaczyna się sypać.

Sprzęt i warunki, które najbardziej podnoszą jakość

W warsztacie elektronika nie potrzebuję wielkiej linii produkcyjnej, żeby uzyskać dobry wynik. Potrzebuję za to kilku rzeczy, których nie da się obejść półśrodkami.

  • Mikroskop lub dobra lupa - przydaje się szczególnie przy obudowach 0402, QFN i rastrze, czyli odstępie między wyprowadzeniami, 0,5 mm lub mniejszym.
  • Stacja lutownicza z cienkimi grotami - zwykła lutownica też zadziała, ale precyzja i kontrola temperatury mają realne znaczenie.
  • Hot-air i preheater - ułatwiają poprawki oraz bezpieczne podgrzanie pól lutowniczych, zwłaszcza na grubych płytkach.
  • Szablon do pasty - bez niego ręczne nakładanie spoiwa szybko zaczyna być nierówne, a to odbija się na jakości złączy.
  • Środki czyszczące i flux - topnik poprawia zwilżanie, a izopropanol pomaga usunąć jego resztki po pracy.
  • ESD - mata, opaska i porządek na stole chronią układy wrażliwe na wyładowania elektrostatyczne.
  • Odciąg oparów i dobre światło - to brzmi banalnie, ale właśnie tu najłatwiej traci się komfort i dokładność pracy.

Ja nie oszczędzam przede wszystkim na inspekcji. Widziałem wiele płytek, które „działały”, ale tylko do pierwszego nagrzania albo lekkiego wstrząsu. Dobra lupa, czysty stół i sensownie ustawione oświetlenie potrafią zapobiec większej liczbie reklamacji niż zakup droższego grotu. Gdy stanowisko jest opanowane, warto spojrzeć na to, jakie defekty pojawiają się najczęściej.

Gdzie najczęściej psuje się jakość

W produkcji seryjnej trzyma się zwykle kryteriów z rodziny IPC-A-610, bo one porządkują ocenę lutów i połączeń. W małym warsztacie nie chodzi jednak o formalność, tylko o powtarzalność. Poniżej zestawiam błędy, które widzę najczęściej.

Problem Skąd się bierze Jak temu zapobiec
Tombstoning Nierówna ilość pasty, zbyt szybkie nagrzanie, różnica masy termicznej między padami Wyrównać pola lutownicze, skorygować szablon, zmienić profil grzania
Mostek lutowniczy Za dużo pasty, za mały odstęp między padami, przesunięcie elementu Zmniejszyć aperturę szablonu, poprawić pozycjonowanie, kontrolować ilość spoiwa
Zimny lut Za niska temperatura, za mało topnika, zabrudzony pad Poprawić profil temperatury i czystość powierzchni
Przesunięcie elementu Ruch podczas grzania, słabe ustawienie początkowe, wibracje stanowiska Dokładniej pozycjonować komponenty i ograniczyć drgania podczas lutowania
Wyrwanie pola lutowniczego Przegrzanie, zbyt agresywne poprawki, zbyt długi kontakt grotu Skrócić czas grzania i korzystać z preheatera przy trudniejszych poprawkach

Najbardziej zdradliwe są błędy, których nie widać od razu. Mostek pod obudową QFN, mikropęknięcie przy ciężkim złączu albo niedolutowany pin mogą wyjść dopiero po kilku dniach pracy. Dlatego inspekcja wizualna to za mało, jeśli płytka ma trafić do czegoś ważniejszego niż jednorazowy prototyp. To prowadzi do pytania, kiedy warto robić wszystko samemu, a kiedy oddać projekt na zewnątrz.

Kiedy lepiej robić to samemu, a kiedy zlecić

Tu nie ma jednej reguły, ale są dość praktyczne progi. Ja zwykle patrzę na trzy osie: liczba sztuk, trudność technologiczna i koszt błędu.

Sytuacja Co zwykle ma sens Dlaczego
1-3 prototypy Ręczny montaż lub mały warsztat Czas ustawienia procesu jest krótki, a poprawki nadal są akceptowalne
5-20 sztuk Szablon, pasta i reflow Zaczyna się liczyć powtarzalność i oszczędność czasu
Raster <0,5 mm, BGA, QFN, gęsty montaż dwustronny Outsourcing albo specjalistyczne stanowisko Ryzyko błędu i koszt poprawek rosną szybciej niż cena usługi
Złącza, cewki, transformatory, elementy mechanicznie obciążone Podejście hybrydowe Część można złożyć automatem, a część domknąć ręcznie

W praktyce najbardziej opłaca się podejście hybrydowe: większość SMT robię w jednym przebiegu, a elementy przewlekane i mechanicznie krytyczne dopracowuję ręcznie. To daje dobrą równowagę między kosztem, czasem i jakością, bez wchodzenia w pełną automatykę, która dla małych serii bywa po prostu przesadą. Na koniec zostaje jeszcze rzecz, która oszczędza najwięcej nerwów przed pierwszym uruchomieniem.

Ostatnia kontrola przed uruchomieniem oszczędza najwięcej czasu

Zanim podłączę zasilanie, sprawdzam kilka rzeczy w tej samej kolejności:

  • zgodność elementów z BOM i orientację polaryzacji,
  • czy nie ma zwarć między sąsiednimi padami,
  • czy cięższe części są stabilne mechanicznie,
  • czy ślady topnika nie ukrywają mostków lub pęknięć,
  • czy test zasilania można wykonać z ograniczeniem prądu.

Ten prosty nawyk często decyduje o tym, czy płytka ruszy od razu, czy zacznie generować serię niepotrzebnych poprawek. Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby taka: w elektronice jakość montażu rzadko zależy od jednego „dobrego ruchu”, a prawie zawsze od konsekwentnie prowadzonego procesu. I właśnie dlatego porządny warsztat wygrywa nie sprzętem samym w sobie, tylko dyscypliną pracy.

Jeśli chcesz rozwijać warsztat dalej, zacznij od trzech rzeczy: poprawnego szablonu, sensownej inspekcji i powtarzalnego profilu lutowania. Gdy te elementy działają, cały proces staje się przewidywalny, a to w elektronice jest ważniejsze niż pojedynczy sprytny trik.

FAQ - Najczęstsze pytania

SMT (Surface Mount Technology) to montaż powierzchniowy, idealny dla małych elementów i dużej gęstości upakowania, lutowany głównie metodą reflow. THT (Through-Hole Technology) to montaż przewlekany, zapewniający większą odporność mechaniczną, stosowany dla cięższych komponentów i złączy.
Najczęstsze błędy to tombstoning, mostki lutownicze, zimne luty i przesunięcia elementów. Można ich unikać poprzez precyzyjne nakładanie pasty, kontrolę temperatury lutowania, dokładne pozycjonowanie komponentów i regularną inspekcję wizualną.
Samodzielny montaż jest opłacalny przy 1-3 prototypach. Przy 5-20 sztukach warto użyć szablonu i pieca reflow. Zlecenie na zewnątrz jest rekomendowane przy rastrze poniżej 0,5 mm, układach BGA/QFN lub dużych seriach, gdzie ryzyko błędu i koszt poprawek rosną.
Do efektywnego montażu PCB niezbędne są: mikroskop/lupa, stacja lutownicza z cienkimi grotami, hot-air, preheater, szablon do pasty, środki czyszczące, flux oraz wyposażenie ESD. Dobre oświetlenie i odciąg oparów również znacząco poprawiają jakość pracy.
