W praktyce układ pinów micro USB jest prosty, ale właśnie na tym poziomie najłatwiej o pomyłkę przy lutowaniu, diagnozie albo projektowaniu własnej płytki. Poniżej pokazuję, jak odczytać schemat złącza, które wyprowadzenie odpowiada za zasilanie, które za dane, a które za OTG, oraz na co zwracam uwagę w warsztacie, gdy port przestaje działać albo trzeba go wstawić od zera.
Najważniejsze rzeczy o gnieździe micro USB, zanim chwycisz za multimetr
- W typowym gnieździe micro USB 2.0 masz 5 styków: VBUS, D-, D+, ID i GND.
- VBUS to zasilanie 5 V, a nie linia 3,3 V, więc nie wolno jej traktować jak zwykłego sygnału logicznego.
- D+ i D- prowadzi się jako parę różnicową; przy projektowaniu ścieżek liczy się symetria i krótka droga.
- ID ma znaczenie głównie w OTG i układach dual-role, a w wielu urządzeniach pozostaje niepodłączony.
- Ekran metalowy gniazda nie jest tym samym co masa sygnałowa, choć w praktyce trzeba go rozsądnie połączyć z PCB.
- Jeśli port ma działać stabilnie, oprócz samego pinoutu trzeba jeszcze zadbać o ESD, prowadzenie masy i mechanikę lutowania.
Najpierw rozróżnij, z jakim wariantem masz do czynienia
Ja zawsze zaczynam od jednego pytania: czy na płytce siedzi zwykłe gniazdo Micro-B, czy bardziej rozbudowane Micro-AB. To ważne, bo w warsztacie pod hasłem micro USB często wrzuca się do jednego worka kilka różnych wersji, a schemat dla jednej z nich nie zawsze pasuje do drugiej. W codziennych naprawach najczęściej spotykam klasyczne Micro-B z pięcioma stykami, czyli wersję używaną w urządzeniach peryferyjnych i wielu starszych elektronarzędziach, kontrolerach oraz modułach zasilania.
Warto też pamiętać, że sam metalowy korpus gniazda to osobny temat. Nie prowadzi on danych, ale ma znaczenie mechaniczne i EMC, bo pomaga odprowadzać zakłócenia oraz stabilizuje złącze przy częstym wkładaniu wtyku. Jeśli ktoś patrzy tylko na pięć cienkich padów i ignoruje kotwy montażowe, kończy zwykle z wyrwanym portem albo pękniętymi polami lutowniczymi. Żeby nie pomylić funkcji styków, przechodzę teraz do ich dokładnego układu.
Rozmieszczenie pinów i co z nich naprawdę wynika

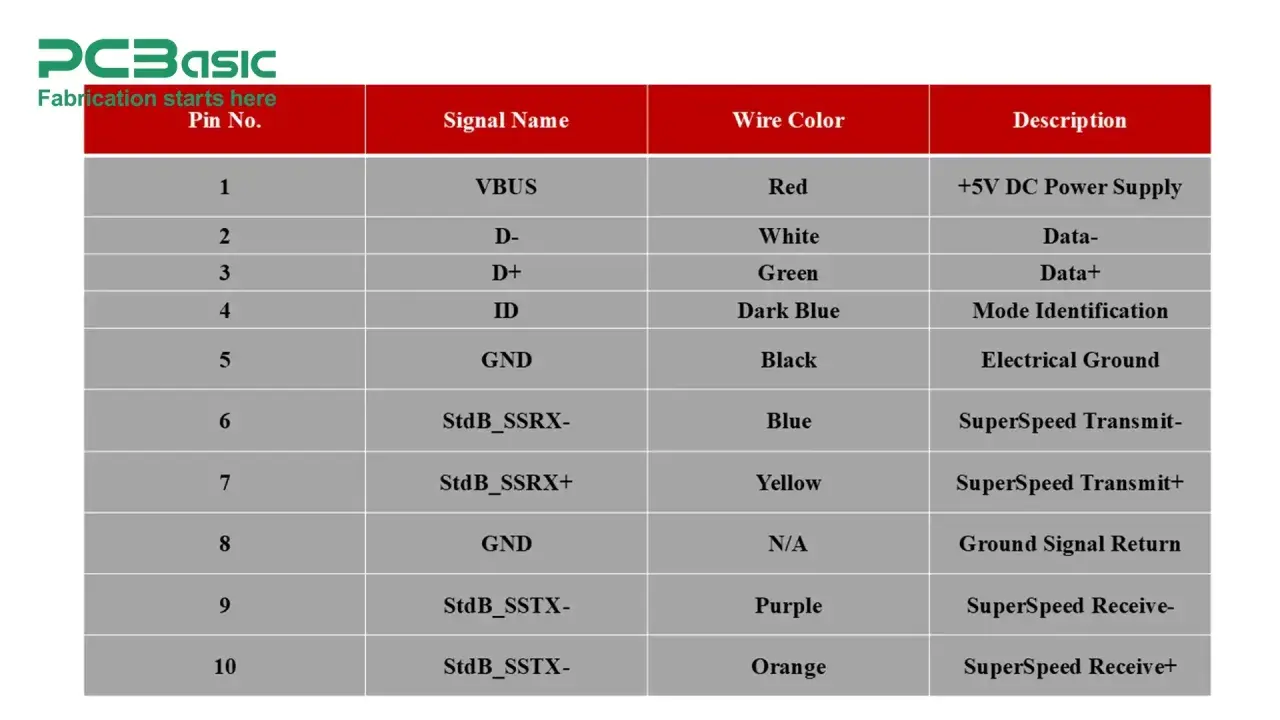

Poniższy układ dotyczy najczęściej spotykanego gniazda Micro-B w USB 2.0. To ten przypadek, który w praktyce interesuje większość osób naprawiających sprzęt lub projektujących prostą płytkę z zasilaniem i komunikacją. Przy odczycie pinów zawsze polegam na numeracji, a nie na kolorach przewodów, bo kolory w tanich kablach potrafią zaskoczyć bardziej niż sam port.
| Pin | Nazwa | Funkcja | Co to oznacza w praktyce |
|---|---|---|---|
| 1 | VBUS | Zasilanie +5 V | To wejście lub wyjście zasilania USB; nie mylić z 3,3 V. |
| 2 | D- | Linia danych minus | Jedna z dwóch linii różnicowych; musi iść razem z D+. |
| 3 | D+ | Linia danych plus | Druga połowa pary danych USB 2.0. |
| 4 | ID | Identyfikacja OTG | W urządzeniu tylko jako device często zostaje niepodłączony. |
| 5 | GND | Masa | Powrót prądu i punkt odniesienia dla całego portu. |
| Obudowa | SHIELD | Ekran mechaniczny i EMC | Nie jest sygnałem, ale zwykle wymaga sensownego połączenia z PCB. |
Najprostszy sposób zapamiętania tego układu jest taki: 1 to 5 V, 2 i 3 to dane, 4 to OTG, 5 to masa. Jeśli na płytce widzisz więcej niż pięć pól sygnałowych, to prawdopodobnie nie patrzysz już na zwykłe micro USB 2.0, tylko na inną odmianę z dodatkowymi liniami. Właśnie dlatego przed lutowaniem zawsze sprawdzam footprint, a nie tylko nazwę z aukcji. Następny krok to pytanie, jak to poprawnie podłączyć na PCB, żeby port działał dłużej niż do pierwszego szarpnięcia kablem.
Jak podłączyć gniazdo na płytce bez proszenia się o kłopoty
W warsztacie rozdzielam projekt portu micro USB na trzy sprawy: zasilanie, dane i mechanikę. Jeśli urządzenie ma być zasilane z USB, pin VBUS prowadzę przez sensowną ochronę zasilania, a dopiero potem do układu ładowania, przetwornicy albo ścieżki zasilającej. Nie ciągnę tego bezpośrednio do logiki, bo USB daje 5 V, a większość mikrokontrolerów i układów peryferyjnych tego po prostu nie toleruje.
Linie D+ i D- prowadzę jako parę różnicową, możliwie krótko, równolegle i bez zbędnych odgałęzień. W praktyce dobrze jest trzymać się charakterystyki około 90 Ω różnicowo i nie rozjeżdżać długości ścieżek bardziej niż trzeba. To nie jest kosmetyka, tylko realny wpływ na stabilność komunikacji, zwłaszcza gdy kabel jest dłuższy, a płytka pracuje w zakłóconym środowisku.
Na wejściu portu daję też ochronę ESD możliwie blisko samego gniazda. To jeden z tych elementów, których początkujący często nie doceniają, a potem dziwią się, że port „nagle umarł” po dotknięciu przewodu albo po podłączeniu sprzętu w suchym pomieszczeniu. Ekran obudowy warto połączyć z masą lub z osobnym punktem ekranowania zgodnie z założeniem EMC urządzenia; nie robiłbym z tego przypadkowego mostka gdzie popadnie. Gdy port ma też działać jako OTG, wtedy dochodzi jeszcze sensowne wykorzystanie pinu ID, więc przechodzę do różnic między wariantami złącza.
Micro-B, Micro-AB i rzadki micro USB 3.0 nie są tym samym
W praktyce spotykam trzy sytuacje. Pierwsza to zwykłe Micro-B, czyli urządzenie peryferyjne z pięcioma stykami. Druga to Micro-AB, używane tam, gdzie sprzęt może przełączać się między hostem i urządzeniem. Trzecia to starszy micro USB 3.0 z dodatkowymi stykami, który wygląda podobnie, ale schemat ma już bardziej rozbudowany i nie da się go traktować jak prostego pięciopinowego portu.
| Wariant | Kiedy go spotkasz | Co sprawdzić w pierwszej kolejności |
|---|---|---|
| Micro-B 5-pin | Większość starszych urządzeń i modułów | VBUS, GND, D+, D- oraz stan mechaniczny gniazda |
| Micro-AB | Sprzęt OTG i dual-role | Pin ID oraz logikę przełączania roli host/device |
| Micro USB 3.0 | Wybrane dyski, docki i starsze konstrukcje szybkiego transferu | Dodatkowe linie, zgodność footprintu i kompletność złącza |
To właśnie tutaj najłatwiej o pomyłkę przy wymianie gniazda. Ktoś widzi „micro USB” i zakłada, że każdy port ma identyczny układ pól, a potem okazuje się, że płytka nie przyjmuje wtyku albo działa tylko zasilanie bez danych. Ja przed zamówieniem części zawsze porównuję top view, rozmieszczenie kotew i liczbę padów, bo to oszczędza więcej czasu niż późniejsze ratowanie ścieżek. Skoro już wiemy, co może pójść źle konstrukcyjnie, czas na najczęstsze usterki spotykane przy naprawach.
Typowe błędy przy naprawie i jak je rozpoznać
Najczęstszy błąd to uszkodzone albo wyrwane pole VBUS. Objaw jest prosty: urządzenie nie ładuje się albo ładuje tylko wtedy, gdy kabel jest dociśnięty pod dziwnym kątem. Drugi klasyk to przerwana masa, przez co sprzęt zachowuje się losowo, resetuje się przy poruszeniu przewodem albo w ogóle nie startuje stabilnie.
Równie często widzę pomylone D+ i D-. Wtedy ładowanie może jeszcze przejść, ale transmisja danych już nie, albo działa tylko częściowo. To szczególnie irytujące, bo wizualnie wszystko wygląda dobrze, a problem ujawnia się dopiero przy enumeracji w komputerze. Jeśli port służy do OTG, bardzo łatwo też przeoczyć pin ID: bez niego urządzenie nie wie, kiedy ma zostać hostem, a kiedy zwykłym urządzeniem peryferyjnym.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Brak ładowania | Przerwa na VBUS lub GND, uszkodzone gniazdo, bezpiecznik wejściowy | Ciągłość pinu 1, ciągłość pinu 5, napięcie 5 V pod obciążeniem |
| Jest zasilanie, nie ma danych | D+ i D- zamienione, przerwany tor danych, uszkodzona ochrona ESD | Połączenie pinu 2 i 3 z kontrolerem USB |
| OTG nie przełącza roli | Źle podłączony pin ID lub zły typ gniazda | Stan ID względem GND i zgodność z układem sterującym |
| Port działa tylko przy docisku | Uszkodzone kotwy mechaniczne albo pęknięty lut | Obejrzenie pod lupą i test poruszania bez siłowego wyginania |
Przy diagnostyce nie ufam samemu oglądaniu z zewnątrz. Multimetr w trybie ciągłości, zasilacz z ograniczeniem prądu i lupa robią tu więcej niż zgadywanie. Z takim zestawem łatwiej też odróżnić uszkodzenie samego gniazda od problemu w dalszej części płyty. To prowadzi do ostatniego kroku, który w praktyce ratuje najwięcej napraw: kontrola po montażu.
Ostatnia kontrola, która oszczędza drugą naprawę
Po wymianie gniazda zawsze robię krótką procedurę kontrolną. Najpierw sprawdzam, czy pin 1 rzeczywiście trafia tam, gdzie powinien, czy pin 5 ma pewną masę i czy między VBUS a GND nie ma zwarcia. Potem patrzę na D+ i D-: mają być poprawnie prowadzone, bez przypadkowego mostka cyny, i nie mogą wisieć na długim, niepotrzebnym odcinku przewodu lub ścieżki.
Następnie podaję zasilanie z ograniczeniem prądu. Dla małych płytek startuję zwykle od niskiego limitu i dopiero potem zwiększam go do wartości właściwej dla urządzenia. Jeśli wszystko jest w porządku, urządzenie powinno pobierać przewidywalny prąd i bez problemu zgłosić się do komputera albo zacząć ładować baterię zgodnie z projektem. Na końcu zostaje jeszcze test mechaniczny: lekki ruch wtykiem nie powinien powodować zrywania zasilania ani zaniku komunikacji. To prosta czynność, ale dokładnie ona oddziela port „działający na stole” od portu, który przetrwa normalne użycie.
Jeśli chcesz podejść do micro USB profesjonalnie, myśl nie tylko o samym układzie pinów, ale też o masie, ekranie, ESD i mechanice montażu. Właśnie tam najczęściej kryją się błędy, które wyglądają jak awaria układu scalonego, a w rzeczywistości są tylko problemem na złączu. Dobrze odczytany schemat gniazda micro USB oszczędza czas, części i niepotrzebne poprawki lutownicą.
