Zmiany temperatury potrafią rozjechać odczyt czujnika, przesunąć punkt pracy wzmacniacza, a nawet zmienić zachowanie zasilacza czy sterownika LED. W praktyce kompensacja temperatury jest sposobem na to, żeby układ mierzył i działał przewidywalnie mimo nagrzewania, chłodzenia i długiego czasu pracy. W warsztacie elektronika nie chodzi więc o teorię dla samej teorii, tylko o to, kiedy użyć NTC, RTD, termopary, kalibracji albo korekcji w mikrokontrolerze.
Najczęściej chodzi o stabilność pomiaru i punktu pracy
- Temperatura zmienia rezystancję, napięcia odniesienia, offset wzmacniaczy i czułość całego toru pomiarowego.
- Najprostsze metody to sieć pasywna z termistorem, układ ratiometryczny albo korekcja programowa w mikrokontrolerze.
- NTC daje dużą czułość, RTD najlepszą stabilność, a termopara najszerszy zakres pracy.
- Największe błędy w warsztacie wynikają zwykle z samonagrzewania czujnika, złego jego umieszczenia i kalibracji tylko w jednym punkcie.
- Jeśli układ ma pracować naprawdę pewnie, trzeba testować go w kilku temperaturach, a nie tylko „na stole” w temperaturze pokojowej.
Co w elektronice naprawdę zmienia temperatura
Najczęściej problem nie leży w samym czujniku, tylko w całym torze. Rezystory zmieniają wartość wraz z temperaturą, wzmacniacze dryfują z offsetem, przetworniki A/C widzą inne napięcie odniesienia, a elementy mocy przesuwają punkt pracy. To dlatego jeden układ działa idealnie po włączeniu, a po 20 minutach zaczyna pokazywać inne liczby albo łagodnie „odpływa”.
Ja patrzę na to zawsze w dwóch warstwach. Pierwsza to pomiar, czyli czy układ widzi prawdziwą temperaturę albo prawdziwy sygnał. Druga to zachowanie, czyli czy wzmacniacz, zasilacz, generator lub sterownik zachowuje parametry mimo nagrzania. W jednym projekcie wystarczy skorygować odczyt, w innym trzeba już poprawić samą charakterystykę układu, bo temperatura zmienia nie tylko wartość, ale i nachylenie odpowiedzi.
W praktyce właśnie tu pojawia się najwięcej nieporozumień. Jedni próbują ratować wszystko programowo, inni doklejają termistor bez zrozumienia, co on ma kompensować. A tymczasem sensowny projekt zaczyna się od pytania: który parametr pływa najbardziej i dlaczego. To prowadzi wprost do wyboru właściwej metody korekcji.
Jakie metody działają najlepiej w praktyce
Nie ma jednej uniwersalnej drogi. W warsztacie najczęściej wygrywa połączenie prostoty z kontrolą błędu: czasem wystarczy dobra sieć rezystorów, czasem potrzebny jest czujnik i algorytm, a czasem trzeba użyć obu podejść naraz. Kluczem jest dopasowanie metody do tego, czy korygujesz pojedynczy punkt pracy, czy cały przebieg zależności od temperatury.
Pasywna korekcja ma sens, gdy błąd jest przewidywalny
To najtańsza i zwykle najszybsza droga. Używasz elementu o przeciwnym współczynniku temperaturowym, przesuwasz punkt pracy tranzystora albo budujesz prostą sieć z termistorem i rezystorami. Działa to dobrze wtedy, gdy zakres temperatur jest ograniczony, a zależność da się w miarę dobrze opisać jedną krzywą. W praktyce jest to rozwiązanie lubiane w zasilaczach, prostych regulatorach i układach analogowych, gdzie nie chcesz dokładać mikrokontrolera tylko po to, by poprawić jeden dryfujący parametr.

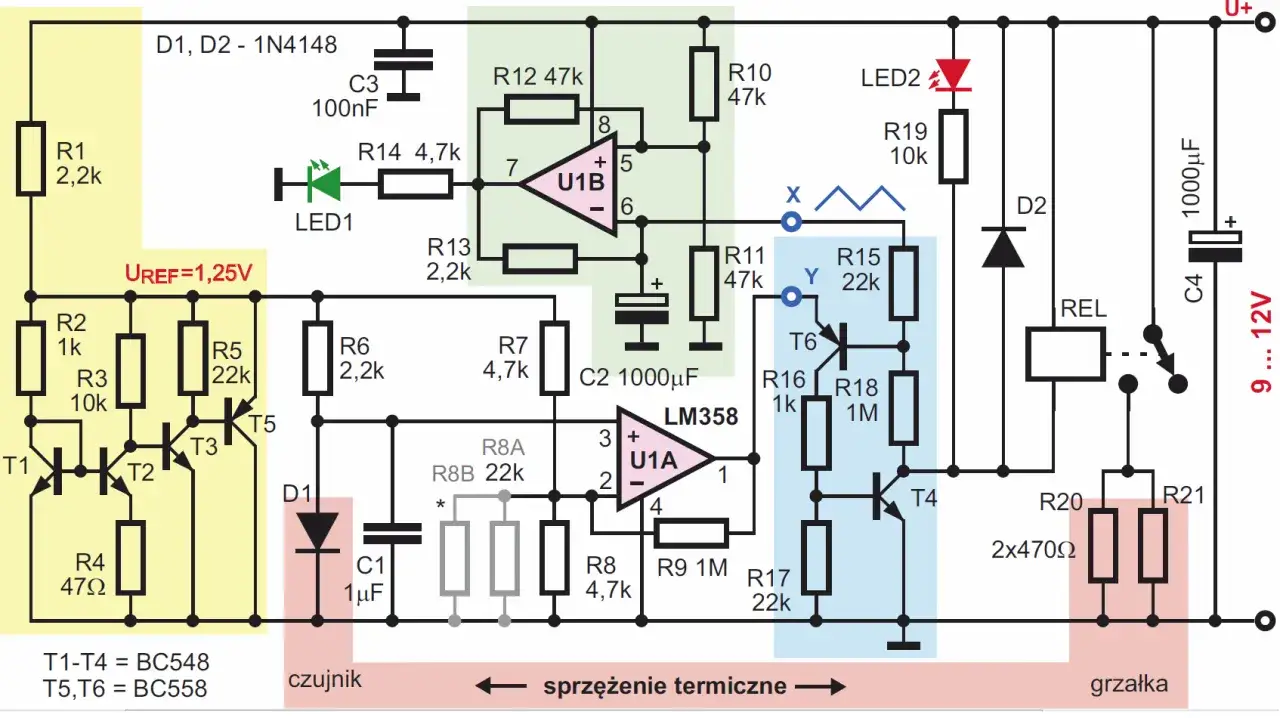

Aktywna korekcja daje większą kontrolę
Tu wchodzisz poziom wyżej: mierzysz temperaturę osobnym czujnikiem, a potem sterujesz wzmocnieniem, offsetem, prądem polaryzacji albo napięciem odniesienia. Taki układ jest droższy, ale daje dużo lepszą powtarzalność. Szczególnie dobrze sprawdza się tam, gdzie zmiana temperatury wpływa na kilka rzeczy jednocześnie, na przykład na zysk wzmacniacza i punkt zero.
W systemach pomiarowych bardzo pomaga podejście ratiometryczne, czyli takie, w którym ten sam punkt odniesienia zasila i czujnik, i przetwornik A/C. Dzięki temu wahania zasilania w dużej mierze się znoszą, a wynik jest mniej wrażliwy na dryf napięcia.
Korekcja programowa najlepiej skaluje się w nowoczesnych układach
Jeśli masz mikrokontroler, firmware albo przetwornik z pamięcią korekcji, możesz zastosować tabelę, wielomian albo interpolację między punktami pomiarowymi. To podejście wygrywa wtedy, gdy układ ma być elastyczny, aktualizowalny i łatwy do kalibracji. W praktyce to często najrozsądniejsza opcja dla urządzeń, które mają pracować w szerokim zakresie temperatur i jednocześnie kosztować rozsądne pieniądze.
Najuczciwiej powiedzieć tak: jeśli zależy ci na niskim koszcie i małym zakresie, wybierz prostą sieć pasywną. Jeśli ważniejsza jest dokładność, idź w aktywną korekcję. Jeśli chcesz mieć możliwość strojenia po złożeniu urządzenia, programowa korekcja daje najwięcej swobody. To z kolei prowadzi do wyboru samego czujnika, bo od niego zależy, jak daleko zajdziesz z kompensacją.
| Metoda | Kiedy ma sens | Plus | Minus |
|---|---|---|---|
| Pasywna | Prosty układ analogowy, mały zakres temperatur | Tania, szybka, bez kodu | Wymaga strojenia pod konkretny przypadek |
| Aktywna | Gdy pływa kilka parametrów naraz | Lepsza kontrola i większa precyzja | Więcej elementów i większa złożoność |
| Programowa | Układ z ADC i mikrokontrolerem | Najłatwiej ją korygować i aktualizować | Wymaga kalibracji i modelu matematycznego |
Który czujnik wybrać do pomiaru i korekcji
W warsztacie najczęściej rozważasz NTC, RTD, termoparę albo prosty czujnik półprzewodnikowy. Każdy z nich ma inne mocne strony i inny koszt błędu. NTC jest tani i czuły, RTD oferuje bardzo dobrą stabilność, termopara wygrywa zakresem, a czujnik krzemowy daje wygodę integracji z elektroniką cyfrową.
| Czujnik | Co daje | Typowy zakres | Kiedy wybrać |
|---|---|---|---|
| NTC | Duża czułość i niski koszt | W praktyce warsztatowej często okolice -25°C do 100°C | Proste pomiary, kompensacja zasilaczy, wentylatorów i baterii |
| RTD | Najlepsza stabilność i dobra powtarzalność | Około -200°C do +850°C | Precyzyjne układy i pomiary przemysłowe |
| Termopara | Bardzo szeroki zakres i odporność na wysoką temperaturę | Od temperatur ujemnych do ponad 1000°C, zależnie od typu | Piec, lutowanie, nagrzewanie, aplikacje wysokotemperaturowe |
| Czujnik półprzewodnikowy | Łatwa współpraca z ADC i dobra liniowość | Najczęściej zakres umiarkowany | Układy cyfrowe, monitoring płytki i obudowy |
RTD mają jeszcze jedną przewagę, która w praktyce bywa ważniejsza niż sama dokładność: bardzo dobrą długoterminową stabilność. W materiałach producentów spotyka się dryf rzędu od 0,003°C/rok do 0,05°C/rok, więc jeśli system ma działać latami bez częstej rekonfiguracji, to jest mocny argument. Z kolei przy termoparach trzeba pamiętać o kompensacji złącza odniesienia, bo sam czujnik mierzy różnicę temperatur, a nie temperaturę absolutną.
Jeśli projektujesz układ od zera, nie wybieram czujnika tylko po zakresie. Patrzę też na to, czy ma być tani, szybki, odporny na kabel, czy łatwy do kalibracji. To ważne, bo dobry czujnik w złym miejscu też da zły wynik, a właśnie lokalizacja czujnika jest kolejnym punktem, który często decyduje o sukcesie.
Jak zbudować tor, który nie kłamie po nagrzaniu
Tu zaczyna się część stricte warsztatowa. Najpierw ustalam, co dokładnie mierzę, potem wybieram czujnik i dopiero na końcu ustawiam tor analogowy albo cyfrowy. Jeśli odwrocę tę kolejność, kończę zwykle z eleganckim układem, który nadal pokazuje złe liczby.
- Określam dopuszczalny błąd w całym zakresie temperatur, a nie tylko w temperaturze pokojowej.
- Sprawdzam, czy problem dotyczy offsetu, nachylenia charakterystyki, czy obu rzeczy naraz.
- Dobieram czujnik pod zakres i sposób montażu, nie tylko pod cenę.
- W układach z RTD pilnuję prądu pomiarowego; w praktyce warto trzymać się zakresu 500 µA do 1 mA, żeby ograniczyć samonagrzewanie.
- Jeśli przewody są długie, wolę pomiar prądowy albo układ czteroprzewodowy niż zwykłe mierzenie napięcia na końcu kabla.
- Kalibruję minimum w dwóch punktach, a przy wymagających projektach w trzech: dolnym, środkowym i górnym.
Ja dodatkowo lubię sprawdzać, czy korekcja jest naprawdę potrzebna w całym zakresie, czy tylko w jednym fragmencie. Jeśli układ da się opisać prostą tabelą lub dwiema poprawkami, nie ma sensu pchać tam skomplikowanego modelu. To przybliża nas do tematów, które najczęściej psują wynik, czyli błędów montażowych i zbyt ambitnych założeń.
Jakie błędy najczęściej psują wynik
Najgorsze błędy są zwykle banalne. Czujnik jest za daleko od źródła ciepła, rezystor ma zbyt duży tolerancyjny rozrzut, a firmware zakłada idealną liniowość, której w realnym układzie po prostu nie ma. Z boku wygląda to jak drobnostki, ale sumują się w błąd, którego potem nie da się „dokręcić” jednym parametrem.
- Złe umieszczenie czujnika - jeśli termistor lub RTD nie widzi tego samego miejsca, co element grzejący, kompensacja będzie spóźniona albo będzie kompensować nie to, co trzeba.
- Samonagrzewanie - za duży prąd pomiarowy poprawia szybkość odczytu, ale zaniża realizm wyniku.
- Kalibracja tylko w jednym punkcie - usuwa offset, ale nie naprawia nachylenia charakterystyki.
- Zbyt słabe rezystory - w sieciach kompensacyjnych 5% bywa za mało, a w precyzyjnych torach warto schodzić do 1% albo 0,1%.
- Ignorowanie opóźnienia cieplnego - układ może pokazywać poprawną wartość, ale z kilkusekundowym albo kilkunastosekundowym lagiem.
- Przekombinowana korekcja - jeśli potrzebujesz wielomianu wysokiego rzędu, najczęściej lepiej poprawić hardware niż dopieszczać matematykę.
Jest jeszcze jeden limit, o którym często się zapomina: żadna korekcja nie naprawi problemu, jeśli temperatura w kilku miejscach płytki jest naprawdę różna. Gdy masz mocny gradient cieplny, lepszym ruchem bywa zmiana rozmieszczenia elementów, poprawa chłodzenia albo odseparowanie stref niż dokładanie kolejnych warstw obliczeń. I właśnie dlatego przed zamknięciem projektu robię jeszcze jeden praktyczny przegląd.
Zanim zamkniesz obudowę, sprawdź jeszcze te trzy rzeczy
Na końcu zawsze robię krótki test odporności na temperaturę. To oszczędza najwięcej czasu, bo pozwala wyłapać błędy wtedy, gdy ich naprawa jest jeszcze tania. Wystarczą trzy proste kroki: pomiar w temperaturze niskiej, w pokojowej i w podwyższonej, zapis różnic oraz porównanie z tym, co układ pokazuje po ustaleniu się termicznym.
- Sprawdź odczyt po rozgrzaniu układu przez 10-20 minut, nie tylko tuż po włączeniu.
- Porównaj wynik przy różnych napięciach zasilania, jeśli układ pracuje w środowisku o niestabilnym zasilaniu.
- Zweryfikuj, czy poprawka działa tak samo po zamknięciu obudowy, bo przepływ powietrza potrafi zmienić wynik bardziej, niż zakłada projekt.
Jeśli po tych testach układ nadal trzyma się w założonym błędzie, masz rozwiązanie, które da się obronić także poza stołem laboratoryjnym. A to w elektronice jest zwykle ważniejsze niż elegancki schemat: liczy się to, czy układ zachowuje się tak samo dzisiaj, jutro i po kolejnej zmianie temperatury.
