W warsztacie elektronika temperatura decyduje o żywotności elementów, stabilności układu i bezpieczeństwie testów. W praktyce odpowiedź na to, jak mierzyć temperaturę, zależy od tego, czy chcesz sprawdzić grot lutownicy, radiator, obudowę zasilacza czy tylko powietrze w środku urządzenia. W tym tekście porządkuję najpraktyczniejsze metody, pokazuję, kiedy lepiej użyć sondy kontaktowej, a kiedy pomiaru bezdotykowego, i wskazuję błędy, które najczęściej psują wynik.
W warsztacie liczą się zakres pomiaru, kontakt z obiektem i powtarzalność
- Do gorących elementów i szybkich zmian najczęściej sprawdza się termopara typu K.
- Do dokładniejszych pomiarów lepszy bywa RTD, zwłaszcza Pt100 lub Pt1000.
- Termistor daje dużą czułość, ale najlepiej działa w węższym zakresie i wymaga linearyzacji.
- Pirometr lub kamera termowizyjna mierzą powierzchnię, więc emisyjność materiału ma duże znaczenie.
- W diagnostyce elektroniki najczęściej zaczynam od szybkiego skanu, a potem potwierdzam punkt sondą kontaktową.
Co naprawdę mierzysz w układzie elektronicznym
W elektronice rzadko chodzi o jedną abstrakcyjną wartość. Ja zwykle rozdzielam trzy różne pytania: czy interesuje mnie temperatura powierzchni, temperatura wewnątrz obudowy, czy może zmiana w czasie po uruchomieniu układu. To nie są drobne niuanse, bo radiator, obudowa MOSFET-a i powietrze w zasilaczu mogą pokazywać zupełnie inne liczby.
Znaczenie ma też dynamika. Mały element reaguje szybko, ale łatwo go też „przestrzelić” sondą albo nawiewem z wentylatora. Z kolei większa masa cieplna, na przykład radiator lub metalowa obudowa, potrzebuje chwili, żeby się ustabilizować. Dlatego przy pomiarze w warsztacie ważniejsza od samego odczytu bywa odpowiedź na pytanie: czy mierzę chwilowy skok, czy stan ustalony?
- Powierzchnia przydaje się przy diagnostyce hot spotów i gorących radiatorów.
- Wnętrze obudowy mówi więcej o warunkach pracy całego modułu niż jeden punkt na zewnątrz.
- Trend w czasie jest często ważniejszy niż pojedyncza liczba, zwłaszcza przy testach obciążeniowych.
Gdy już wiadomo, co właściwie ma pokazać pomiar, można dobrać czujnik i narzędzie bez zgadywania.
Jakie czujniki i mierniki sprawdzają się w warsztacie
W praktyce najczęściej wybór sprowadza się do pięciu rozwiązań: termopary, RTD, termistora, zintegrowanego czujnika temperatury i pomiaru bezkontaktowego. Każde z nich ma swoje miejsce, ale nie ma jednego narzędzia, które wygrywa w każdej sytuacji.
| Rozwiązanie | Gdzie sprawdza się najlepiej | Największa zaleta | Najważniejsze ograniczenie |
|---|---|---|---|
| Termopara typu K | Gorące elementy, grot lutownicy, hot-air, radiator, testy pod obciążeniem | Szeroki zakres, szybka reakcja, dobra odporność mechaniczna | Wymaga kompensacji zimnego złącza i nie daje takiej dokładności jak RTD |
| RTD Pt100 / Pt1000 | Precyzyjny pomiar radiatorów, obudów, układów referencyjnych i testów porównawczych | Dobra liniowość, stabilność i powtarzalność | Wrażliwość na rezystancję przewodów i większe wymagania wobec toru pomiarowego |
| Termistor NTC | Temperatura otoczenia, obudowy, baterie, proste sterowanie wentylacją | Bardzo duża czułość w wąskim zakresie | Silna nieliniowość i ryzyko samonagrzewania |
| Cyfrowy czujnik temperatury | Płytki PCB, wnętrze obudowy, logowanie danych, automatyka wentylatorów | Prosty montaż i łatwa integracja z mikrokontrolerem | Nie nadaje się do bardzo wysokich temperatur i nie zastąpi sondy przy punktowym gorącym miejscu |
| Pirometr / kamera termowizyjna | Szybki przegląd powierzchni, szukanie hot spotów, kontrola nagrzewania elementów | Pomiar bezkontaktowy i bardzo szybka diagnostyka | Mierzy powierzchnię, a nie wnętrze; emisyjność ma ogromne znaczenie |
Ja najczęściej zaczynam od termopary typu K, gdy pracuję przy gorących elementach albo sprawdzam lutownicę. Jak podaje Omega, typ K obejmuje mniej więcej zakres od -200 do 1250°C, więc daje duży zapas na warsztatowe eksperymenty. Gdy zależy mi na stabilności i porównywalności wyników, przechodzę na Pt100; w układach z termoparą Texas Instruments zwraca uwagę, że bez kompensacji zimnego złącza wynik potrafi być po prostu mylący.
Przy pomiarze bezkontaktowym decyduje emisyjność, czyli to, jak dobrze powierzchnia wypromieniowuje ciepło. Miernik IR ustawiony fabrycznie na 0,95 zwykle dobrze radzi sobie z matowymi tworzywami, farbą i anodowanym aluminium, ale na surowej miedzi, chromie czy polerowanym radiatorze bez korekty potrafi pokazać temperaturę z kosmosu. W praktyce oznacza to, że pirometr świetnie nadaje się do szybkiego tropienia problemu, ale nie powinien być jedynym źródłem prawdy.

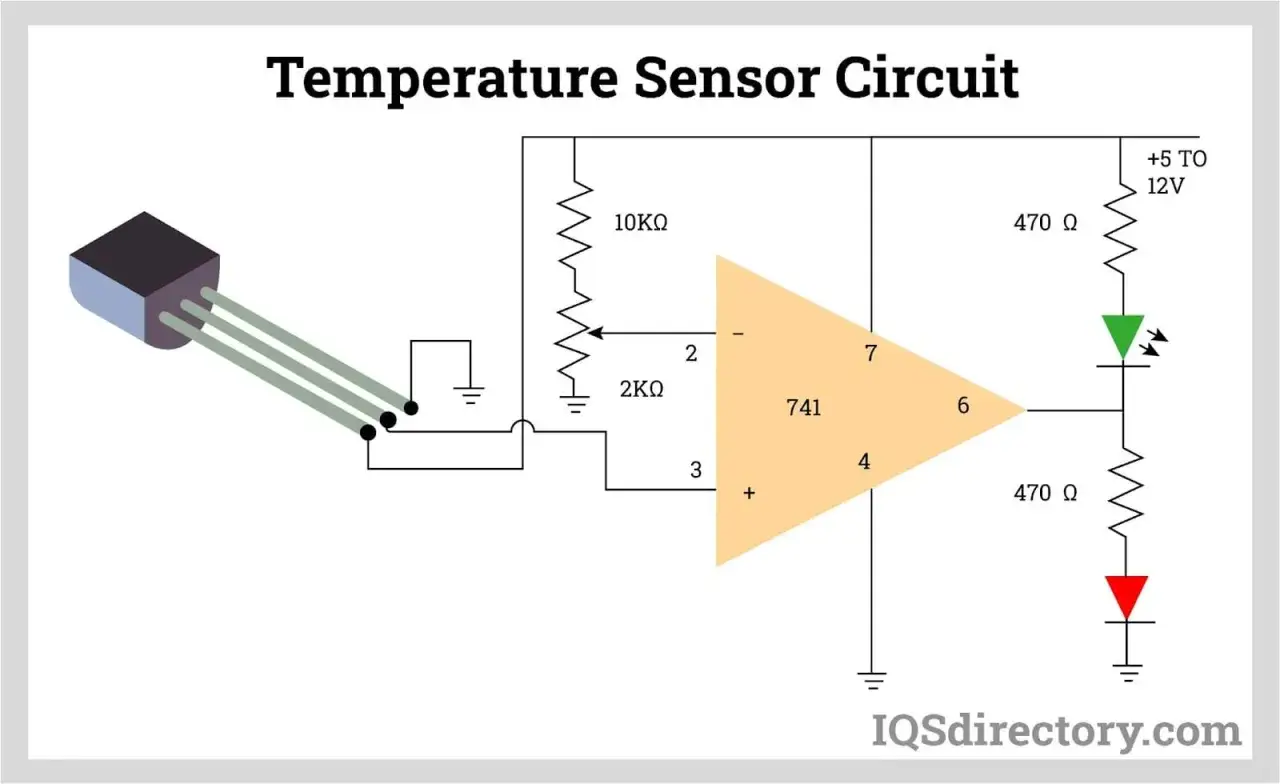

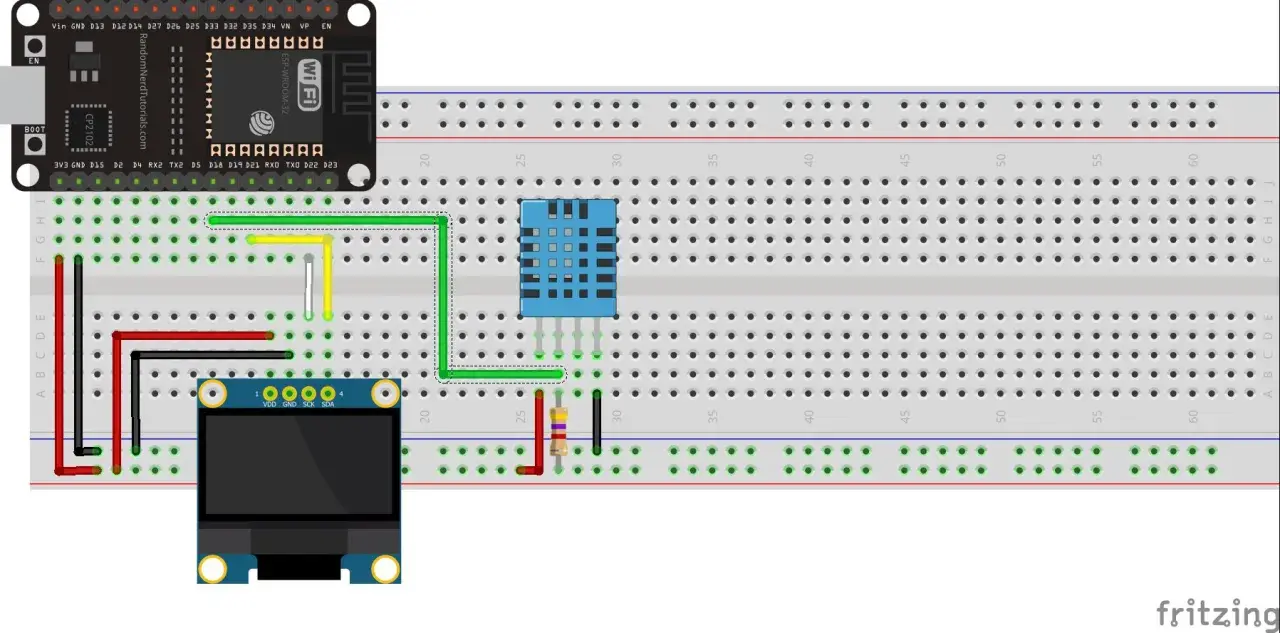

W projektach własnych często wygrywa cyfrowy czujnik temperatury na magistrali I²C lub SPI. Nie jest najszybszy ani najbardziej odporny na wysoką temperaturę, ale przy pomiarze powietrza w obudowie, zasilaczu czy na płytce PCB daje prosty, stabilny odczyt i dobrze nadaje się do logowania danych.
Sam wybór sprzętu nie wystarcza, bo ten sam czujnik da inny rezultat w zależności od zadania.
Jak dobrać metodę do konkretnego zadania
W warsztacie nie pytam najpierw, jaki czujnik jest „najlepszy”, tylko co dokładnie chcę zmierzyć. To oszczędza czas i usuwa połowę błędów już na starcie.
| Zadanie | Najlepsza metoda | Dlaczego | Na co uważać |
|---|---|---|---|
| Grot lutownicy | Termopara typu K lub dedykowana sonda kontaktowa | Szybka reakcja i odporność na wysoką temperaturę | Nie mierz zbyt daleko od grota, bo odczyt spadnie przez straty ciepła |
| Radiator MOSFET-a lub stabilizatora | RTD albo termistor przyklejony taśmą kaptonową | Daje lepszą powtarzalność niż sam pirometr | Błyszczące aluminium i nierówna powierzchnia psują pomiar bezkontaktowy |
| Wnętrze obudowy zasilacza | Cyfrowy czujnik temperatury | Łatwy montaż, mało kabli, wygodne logowanie danych | Czujnik nie może grzać się sam od własnego prądu ani leżeć przy strumieniu powietrza z wentylatora |
| Akumulator lub pakiet ogniw | Cienka sonda kontaktowa przyłożona do obudowy | Bezpieczniej niż próba „strzelania” IR w błyszczącą powierzchnię | Nie wciskaj sondy w ogniwo; mierz obudowę i notuj warunki obciążenia |
| Hot spot na PCB | Kamera termowizyjna, a potem potwierdzenie sondą | Szybko pokazuje podejrzany obszar | Jeden jasny piksel nie oznacza jeszcze przyczyny usterki |
Ja zwykle robię to w dwóch krokach: najpierw skan bezkontaktowy, potem potwierdzenie sondą kontaktową. Taki duet dobrze działa przy diagnostyce przetwornic, regulatorów liniowych, driverów LED i zasilaczy, bo pozwala znaleźć problem bez rozbierania całego układu na ślepo.
Kiedy metoda jest już dobrana, liczy się wykonanie, bo nawet dobry czujnik można zamontować źle.
Pomiar bez zgadywania krok po kroku
W praktyce dobry wynik zaczyna się od prostego porządku. Nie od najdroższego miernika, tylko od tego, że wiem, co dokładnie robię i dlaczego.
- Ustal, co ma być mierzone: powierzchnia, wnętrze obudowy, grot, radiator czy zmiana temperatury w czasie.
- Dobierz metodę do zakresu. Do wysokich temperatur lepsza będzie termopara, do precyzyjnych odczytów zwykle RTD, a do szybkiego skanu powierzchni pirometr lub kamera termowizyjna.
- Przy pomiarze kontaktowym umieść czujnik jak najbliżej punktu, który naprawdę Cię interesuje. Pomaga cienka warstwa pasty termicznej, taśma kaptonowa albo delikatny docisk mechaniczny.
- Daj układowi czas na stabilizację. Jeżeli odczyt zmienia się jeszcze po kilkunastu sekundach, to znak, że mierzysz stan przejściowy, a nie właściwą temperaturę pracy.
- Przy pomiarze bezkontaktowym ustaw poprawną emisyjność i pilnuj, żeby plamka pomiarowa była mniejsza od mierzonego obiektu. Jeśli plamka obejmuje tło, wynik jest mieszaniną kilku temperatur.
- Zanotuj warunki otoczenia: przepływ powietrza, obciążenie układu i temperaturę otoczenia. Bez tego porównywanie wyników z różnych dni szybko przestaje mieć sens.
Przy termistorze uważam jeszcze na prąd pomiarowy, bo zbyt duży potrafi sam podgrzać czujnik. To jeden z tych błędów, które wyglądają niegroźnie, a potem dają „ładne”, ale fałszywe odczyty.
Po stronie techniki zostają jeszcze pułapki, które potrafią przekreślić nawet staranny pomiar.
Błędy, które psują wynik najbardziej
- Pirometr na błyszczącym metalu. Bez poprawnej emisyjności odczyt bywa zaniżony, bo czujnik częściowo „widzi” odbicie otoczenia.
- Sonda bez dobrego kontaktu cieplnego. Luźno przyłożony czujnik mierzy bardziej własne otoczenie niż radiator albo ścieżkę.
- Dwuprzewodowy RTD na długich kablach. Rezystancja przewodów dodaje się do wyniku i przy małych różnicach robi duży błąd.
- Za duży prąd pomiarowy w termistorze. Czujnik sam się ogrzewa, więc wynik rośnie szybciej niż badany element.
- Odczyt zbyt wcześnie po uruchomieniu układu. Płyta, radiator i powietrze potrzebują czasu, żeby dojść do równowagi cieplnej.
- Porównywanie różnych miejsc. Temperatura MOSFET-a, radiatora i wnętrza obudowy nie musi być taka sama i zwykle nie jest.
- Brak powtarzalnego montażu. Jeśli raz przyklejasz sondę wysoko, a raz niżej, to wyniki nadają się do oglądania, ale nie do porównań.
Przy RTD trzy przewody to rozsądny kompromis, a cztery przewody wybieram wtedy, gdy zależy mi na maksymalnej dokładności. Taki układ lepiej radzi sobie z rezystancją przewodów i daje bardziej uczciwy obraz tego, co dzieje się na badanym punkcie.
Na końcu zostaje już tylko to, co odróżnia jednorazowy odczyt od sensownego pomiaru warsztatowego.
Co najbardziej poprawia wyniki, gdy testujesz własny układ kilka razy
Największą różnicę robi nie sam wyświetlacz, tylko konsekwencja. Jeśli za każdym razem mierzysz w innym miejscu, z inną sondą i po innym czasie pracy układu, to nawet dobry sprzęt przestaje pomagać.
- Używaj jednego typu sondy lub jednej procedury do porównań między kolejnymi wersjami projektu.
- Zapisuj miejsce montażu czujnika, najlepiej zdjęciem albo krótką notatką w dokumentacji.
- Kontroluj przepływ powietrza, bo przeciąg z wentylatora potrafi zmienić wynik bardziej niż różnica między dwoma tranzystorami.
- Porównuj pomiary przy tym samym obciążeniu i po tym samym czasie pracy, a nie „mniej więcej po chwili”.
- Jeśli budujesz własne urządzenie, loguj temperaturę razem z napięciem i prądem, bo dopiero taki zestaw pokazuje, co naprawdę się dzieje.
Jeśli miałbym zostawić jedną zasadę z całego warsztatu, to byłaby ona prosta: najpierw szybko sprawdź, potem potwierdź kontaktowo. Pirometr albo kamera termowizyjna świetnie pokazują, gdzie szukać problemu, ale o jakości decyzji zwykle przesądza dobrze umieszczona sonda kontaktowa. W elektronice to właśnie taki duet daje najbardziej użyteczny i uczciwy pomiar temperatury.
