Dobry schemat elektryczny pozwala szybko zrozumieć, jak płynie sygnał, gdzie trafia zasilanie i w którym miejscu najłatwiej szukać usterki. W warsztacie elektronika to nie jest ozdoba dokumentacji, tylko narzędzie do diagnozy, budowy prototypu i bezpiecznej naprawy. Poniżej rozbijam temat na praktyczne części: jak go czytać, jakie symbole znać, czym różnią się typy rysunków i jak nie zgubić się w detalach.
Najważniejsze rzeczy, które warto zapamiętać od razu
- Rysunek układu pokazuje logikę połączeń, a nie fizyczne rozmieszczenie elementów.
- Najpierw śledź zasilanie, potem sygnał, a dopiero na końcu szczegóły montażowe.
- Symbole najlepiej czytać zgodnie z normami i opisami pinów, a nie na podstawie pamięci.
- W praktyce najbardziej przydają się schematy ideowe, montażowe i funkcjonalne.
- Najwięcej błędów wynika z pomylenia połączenia z przecięciem przewodów albo zignorowania polaryzacji.
- Własne notatki i wersjonowanie rysunku oszczędzają czas przy każdej kolejnej naprawie.
Jak czytać połączenia na rysunku i nie mylić ich z montażem
Najpierw patrzę na to, co z czym jest połączone, a dopiero później na sam wygląd elementów. To ważne, bo na dobrym rysunku przewód może być narysowany zupełnie inaczej niż na płytce, a mimo to prowadzi dokładnie tę samą informację lub to samo napięcie. W praktyce trzeba odróżnić trzy rzeczy: linię połączenia, węzeł oraz punkt odniesienia, czyli masę.
Linia pokazuje zależność elektryczną. Kropka na przecięciu oznacza połączenie, brak kropki zwykle mówi, że przewody się mijają. Masa nie zawsze oznacza to samo co uziemienie - w układach niskonapięciowych bywa po prostu wspólnym punktem odniesienia dla całego bloku. Jeśli nauczysz się czytać te proste znaki, reszta dokumentacji staje się dużo mniej chaotyczna.
W warsztacie zwracam też uwagę na oznaczenia typu R1, C3, U2 czy J5. To nie są ozdobniki, tylko klucze do szybkiego odnajdowania elementów w opisie, liście części i na płytce. Im lepiej rysunek porządkuje te oznaczenia, tym mniej czasu tracisz na zgadywanie, co autor miał na myśli. Kiedy ten porządek jest już jasny, sensownie jest przejść do samych symboli, bo to one budują czytelność całego rysunku.

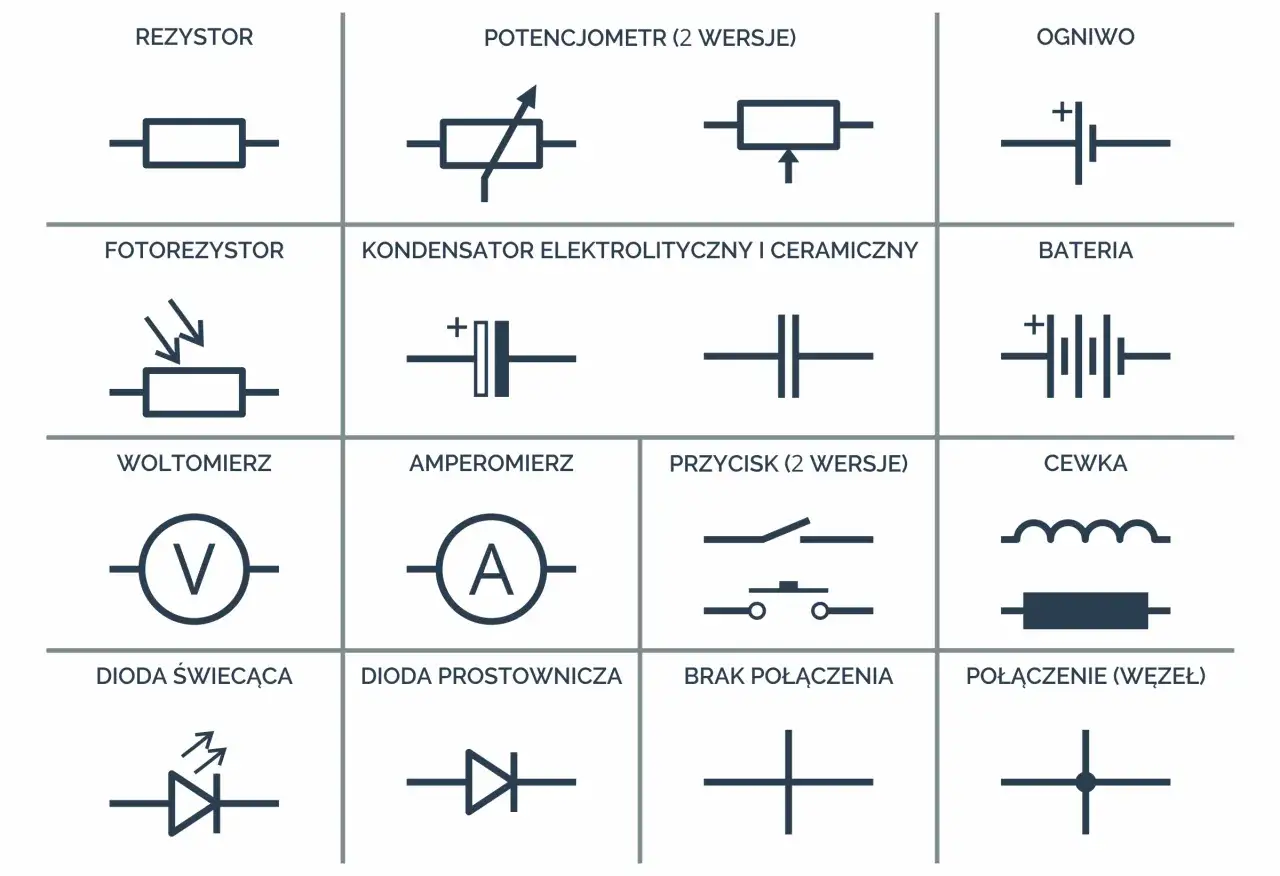

Najważniejsze symbole, które trzeba rozpoznawać odruchowo
Na początku nie chodzi o zapamiętanie setek ikon, tylko o opanowanie podstaw. W dokumentacji zgodnej z IEC 60617 i podobnymi normami symbole są uporządkowane logicznie, ale w starszych materiałach albo w notatkach serwisowych można spotkać różne warianty graficzne. Sens pozostaje ten sam, nawet jeśli kreski wyglądają trochę inaczej.
| Element | Po co jest na rysunku | Na co patrzeć w praktyce |
|---|---|---|
| Rezystor | Ogranicza prąd i ustala warunki pracy układu | Sprawdź wartość, moc i to, czy jest w torze sygnału czy zasilania |
| Kondensator | Filtruje, sprzęga lub magazynuje ładunek | Liczy się pojemność, napięcie pracy i polaryzacja, jeśli element jest elektrolityczny |
| Cewka | Tworzy filtr, element rezonansowy albo magazyn energii | W układach zasilania i radiowych ma duże znaczenie dla zakłóceń |
| Dioda | Wymusza przepływ prądu w jednym kierunku | Zwróć uwagę na kierunek wstawienia i opis katody |
| LED | Sygnalizuje stan pracy | Poza kierunkiem ważny jest też prąd ograniczający |
| Tranzystor | Przełącza lub wzmacnia sygnał | Trzeba rozpoznać typ, wyprowadzenia i sposób sterowania |
| Masa / GND | Wyznacza punkt odniesienia napięć | Nie myl jej automatycznie z ochronnym PE albo z obudową |
| Bezpiecznik | Chroni przed skutkami przeciążenia | Ważne są wartość prądowa i charakterystyka zadziałania |
| Łącznik lub styk | Pokazuje sposób sterowania obwodem | Sprawdź stan spoczynkowy, zwierny albo rozwierny |
| Złącze | Opisuje punkt wyprowadzenia przewodów | Numer pinów jest często ważniejszy niż sam wygląd obudowy |
Jeśli miałbym wskazać jedną rzecz, która naprawdę przyspiesza pracę, byłaby to umiejętność czytania symbolu w kontekście całego bloku. Pojedynczy znak niewiele mówi, ale zestaw kilku elementów potrafi od razu zdradzić, czy masz do czynienia z filtrem zasilania, wzmacniaczem, zabezpieczeniem czy sterowaniem przekaźnikiem. Właśnie dlatego warto rozumieć nie tylko znak, ale też jego sąsiedztwo.
Jakie rodzaje rysunków spotkasz i kiedy używać którego
W praktyce warsztatowej nie ma jednego uniwersalnego rysunku do wszystkiego. Inaczej czyta się dokumentację przy naprawie zasilacza, inaczej przy montażu panelu, a jeszcze inaczej przy analizie automatyki. Poniższe zestawienie pomaga od razu wybrać właściwy typ materiału.
| Rodzaj rysunku | Co pokazuje | Kiedy jest najbardziej użyteczny | Ograniczenie |
|---|---|---|---|
| Ideowy | Logikę działania i zależności między elementami | Podczas analizy działania układu i szukania usterki | Nie pokazuje rzeczywistego rozmieszczenia części |
| Montażowy | Rozmieszczenie i połączenia zgodne z montażem | Przy składaniu urządzenia lub wiązki przewodów | Bywa mniej wygodny do samego rozumienia działania |
| Funkcjonalny | Bloki i przepływ funkcji między nimi | Gdy chcesz szybko pojąć, jak pracuje cały system | Nie daje pełnej informacji o detalach połączeń |
| Jednokreskowy | Uproszczony obraz torów zasilania | Przy rozdzielniach, instalacjach i szybkiej orientacji | Ukrywa wiele szczegółów istotnych przy serwisie |
| Rozwinięty | Dokładniejszy układ torów sterowania i styków | W automatyce i układach przekaźnikowych | Jest bardziej rozbudowany, więc wymaga cierpliwości |
Do warsztatu elektronika najczęściej wygrywa schemat ideowy, bo to on najszybciej pokazuje, co ma robić układ. Montażowy jest świetny, gdy składam coś fizycznie albo odtwarzam połączenia po naprawie. Jednokreskowy traktuję raczej jako mapę orientacyjną niż pełną dokumentację. Ta różnica jest prosta, ale w praktyce bardzo oszczędza czas.
Jak analizować układ krok po kroku podczas naprawy
Najlepszy sposób na czytanie rysunku to nie „wpatrywanie się” w całość, tylko przechodzenie przez nią w kolejności. Ja zwykle robię to tak:
- Najpierw szukam źródła zasilania i zabezpieczeń, bo bez nich układ nie ma prawa działać.
- Potem śledzę tor energii od wejścia do odbiornika albo do stabilizatora napięcia.
- Następnie zaznaczam elementy sterujące, czyli tranzystory, układy scalone, przekaźniki i łączniki.
- Sprawdzam oznaczenia pinów, bo przy złączach i układach scalonych pomyłka o jeden numer potrafi zmienić wszystko.
- Porównuję rysunek z rzeczywistą płytką lub urządzeniem, ale nie zakładam, że layout odwzorowuje schemat 1:1.
- Na końcu zapisuję obserwacje z pomiarów: napięcia, ciągłość, zachowanie po podaniu zasilania, temperaturę newralgicznych punktów.
Ten porządek działa szczególnie dobrze w układach, w których łatwo zgubić się w gęstej dokumentacji. Jeśli coś nie pasuje, nie poprawiam od razu rysunku w głowie, tylko wracam do pomiaru. To ważne, bo wiele usterek wynika nie z błędu w układzie, ale z błędnej interpretacji dokumentacji albo z wersji płytki, która różni się od opisu.
W praktyce przydaje się zwykły multimetr, a przy bardziej złożonych układach także oscyloskop. Sam rysunek mówi, gdzie szukać, ale dopiero pomiar potwierdza, czy sygnał naprawdę tam dociera. I właśnie od tego momentu przechodzę zwykle do własnych notatek, bo one porządkują pracę równie mocno jak sam rysunek.
Jak narysować własny szkic do prototypu albo naprawy
Nie każdy projekt wymaga od razu pełnego programu CAD. Wiele rzeczy w warsztacie zaczyna się od prostego szkicu, który ma jedną zaletę: można go dopasować do własnego sposobu pracy. Warunek jest jeden - musi być czytelny i konsekwentny.
- Oddziel bloki funkcjonalne, zamiast rysować wszystkie elementy w jednym gęstym polu.
- Używaj stałych oznaczeń, takich jak R, C, D, U, J, Q, żeby później nie zgadywać, co jest czym.
- Dopisuj napięcia, polaryzację i numerację pinów przy złączach.
- Zaznaczaj wersję rysunku i datę zmian, bo po kilku poprawkach łatwo pomylić warianty.
- Rozdzielaj linię zasilania od linii sygnałowych, nawet jeśli na papierze zajmie to więcej miejsca.
Najlepsze szkice, jakie widzę w praktyce, nie są „ładne”, tylko jednoznaczne. To duża różnica. Ładny rysunek może wyglądać profesjonalnie, ale jeśli po tygodniu nie da się z niego odtworzyć połączeń, nie spełnia swojej roli. Dobry szkic ma pomagać przy lutowaniu, pomiarze i wracaniu do projektu po czasie.
Jeśli pracujesz nad prototypem, zostaw też miejsce na poprawki. Jeden pusty margines bywa cenniejszy niż dodatkowa dekoracja na stronie. Przy naprawach z kolei notuję sobie, które elementy zostały wymienione i jakie napięcia zmierzyłem po uruchomieniu. To później ratuje przy kolejnej awarii tego samego urządzenia.
Jakie błędy najczęściej mylą nawet doświadczonych
Największy problem z rysunkami nie polega na tym, że są trudne, tylko na tym, że łatwo im przypisać zły sens. W warsztacie najczęściej widzę te pomyłki:
- mylenie rysunku ideowego z rozmieszczeniem elementów na płytce;
- ignorowanie polaryzacji kondensatorów, diod i zasilania modułów;
- zakładanie, że każdy symbol masy oznacza dokładnie ten sam punkt elektryczny;
- pomijanie numerów pinów przy złączach i układach scalonych;
- czytanie starej dokumentacji bez sprawdzenia rewizji urządzenia;
- zakładanie, że przewód bez kropki na skrzyżowaniu jednak się łączy;
- kopiowanie rysunku w niskiej jakości, przez co znikają opisy i oznaczenia.
Tu jest jeszcze jeden ważny ogranicznik: schemat to skrót rzeczywistości. Nie pokazuje wszystkiego, a przy układach sieciowych, zasilaczach impulsowych czy bateriach litowych każdy skrót trzeba weryfikować pomiarem i dokumentacją producenta. To nie jest brak zaufania do rysunku, tylko rozsądny nawyk serwisowy.
Jeżeli miałbym podkreślić jedną rzecz z praktyki, to właśnie tę: lepiej zadać sobie dodatkowe pytanie o wersję układu niż później szukać błędu w źle zrozumianym połączeniu. Przy prostych obwodach to detal, przy bardziej złożonych projektach różnica między szybką diagnozą a godziną bezproduktywnego błądzenia.
Co warto mieć pod ręką, żeby dokumentacja naprawdę pomagała
Najbardziej użyteczne są nie wielkie narzędzia, tylko prosty zestaw roboczy. W moim podejściu dobrze sprawdza się kilka rzeczy, które porządkują pracę bez zbędnej ceremonii:
- wydruk lub kopia robocza rysunku z miejscem na notatki;
- marker do zaznaczania torów zasilania i sygnału;
- notatnik albo arkusz z pomiarami napięć i uwagami o wersji płytki;
- multimetr, a przy bardziej rozbudowanych układach także oscyloskop;
- etykiety lub taśma do opisywania przewodów, jeśli wracasz do własnego prototypu.
To właśnie taki zestaw sprawia, że rysunek przestaje być statycznym obrazkiem, a zaczyna działać jak narzędzie pracy. Gdy masz przed sobą przejrzystą dokumentację, mniej improwizujesz, szybciej wyłapujesz odchylenia i łatwiej wracasz do projektu po przerwie. W warsztacie to daje bardzo konkretna korzyść: mniej zgadywania, więcej kontroli i lepszy efekt końcowy.
