Najważniejsze decyzje przed lutowaniem
- Najpierw ustal, czy masz diodę RGB ze wspólną anodą, czy ze wspólną katodą.
- Każdy kanał R, G i B powinien mieć własny rezystor ograniczający prąd.
- Jasność najlepiej regulować przez PWM, a nie przez „przycinanie” napięcia.
- Przy większym prądzie lub taśmie RGB użyj tranzystorów albo MOSFET-ów.
- Do pierwszych testów płytka stykowa jest lepsza niż od razu własna PCB.
Jak rozpoznać właściwy układ wyprowadzeń diody RGB
Zanim w ogóle zacznę patrzeć na tranzystory, najpierw ustalam typ diody. W RGB LED w jednej obudowie są trzy osobne struktury: czerwona, zielona i niebieska, a czwarty pin to wspólny punkt odniesienia. Ten wspólny pin bywa podłączony albo do plusa zasilania, albo do masy, i od tego zależy cała logika układu.
W wersji common cathode wspólny pin jest połączony z GND. Kanały R, G i B świecą wtedy po podaniu stanu wysokiego. W wersji common anode wspólny pin idzie do VCC, a poszczególne kolory włącza się przez ściągnięcie ich do masy. To brzmi banalnie, ale w praktyce właśnie tu najczęściej pojawia się błąd, który potrafi wywrócić cały schemat do góry nogami.
| Typ diody | Wspólny pin | Stan aktywny kanału | Co to oznacza w praktyce |
|---|---|---|---|
| Common cathode | Masa | Stan wysoki na R, G lub B | Łatwiejsza współpraca z prostym sterowaniem po stronie MCU |
| Common anode | Plus zasilania | Stan niski na R, G lub B | Logika jest odwrócona, ale układ bywa wygodny przy sterowaniu „low-side” |

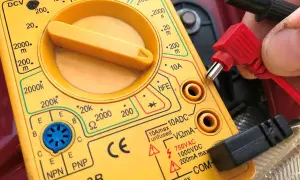

Jeśli nie mam pewności co do pinoutu, nie zgaduję na oko. Sprawdzam notę katalogową albo testuję diodę multimetrem, bo w RGB LED układ pinów nie zawsze jest intuicyjny. Kiedy już wiem, który pin jest wspólny, mogę przejść do prostego, działającego połączenia testowego.
Najprostszy schemat na płytce stykowej
W warsztacie najczęściej zaczynam od układu minimalnego: jedna dioda RGB, trzy rezystory i źródło sterowania. Dla common cathode wspólny pin łączę z masą, a każdy kolor prowadzę przez osobny rezystor do wyjścia mikrokontrolera albo do przełącznika testowego. Dla common anode robię odwrotnie: wspólny pin idzie do VCC, a kanały RGB są ściągane do masy przez rezystory lub elementy wykonawcze.
Tu jest jedna zasada, której nie pomijam: na każdy kanał daję osobny rezystor. Jeden wspólny opór dla wszystkich kolorów to proszenie się o nierówną jasność i trudne do przewidzenia mieszanie barw. Każdy chip LED ma inne napięcie przewodzenia i inną charakterystykę, więc wspólny rezystor psuje cały efekt jeszcze zanim układ zacznie wyglądać „na gotowy”.Do pierwszego uruchomienia wybieram raczej niższą jasność niż maksimum. Dzięki temu od razu widzę, czy kanały działają, a nie walczę z przegrzewaniem albo zbyt mocnym świeceniem jednego koloru. W praktyce szybki test na płytce stykowej pozwala wykryć większość błędów montażowych bez cięcia ścieżek i poprawiania PCB.
Kiedy taki układ już świeci, następnym krokiem jest płynna regulacja jasności, czyli PWM. To właśnie ona decyduje, czy RGB LED daje prosty zestaw kolorów, czy faktycznie pozwala mieszać barwy.
Dlaczego PWM daje lepszy efekt niż zwykłe włączanie
PWM, czyli modulacja szerokości impulsu, nie zmienia samego napięcia w sposób analogowy. Zamiast tego bardzo szybko włącza i wyłącza kanał, a o średniej jasności decyduje wypełnienie impulsu. Dla LED-ów to rozwiązanie jest naturalne, bo dioda nie potrzebuje „pół napięcia” do półjasności - potrzebuje odpowiednio sterowanego prądu w czasie.
Ja zwykle traktuję PWM jako podstawę sterowania barwą. Jeśli mam trzy kanały i zmieniam wypełnienie każdego z osobna, dostaję szeroki zakres kolorów, od mocno nasyconych po neutralniejsze tony. W wielu układach wygodnie jest operować skalą 0-255 na kanał, bo tak łatwo mapuje się to na sterowanie programowe i prostą konfigurację kolorów.
Jest jednak haczyk: równe wartości PWM nie zawsze dają równo wyglądającą biel. Czerwony, zielony i niebieski mają różną skuteczność świetlną i inną charakterystykę elektryczną, więc bez korekcji jeden kanał potrafi dominować. W praktyce często trzeba lekko wyrównać proporcje programowo albo dobrać rezystory osobno dla każdego koloru, zamiast zakładać, że „120, 120, 120” zawsze będzie wyglądać neutralnie.
Przy częstotliwości PWM celuję w zakres, który nie męczy wzroku i nie daje widocznego migotania. Dla prostych projektów warsztatowych lepsza jest stabilność niż wyścig o najwyższą częstotliwość, bo liczy się przede wszystkim przewidywalny efekt na diodzie, a nie sam wynik w notatniku z testów.
Kiedy PWM zaczyna działać, szybko widać też drugie ograniczenie: nie każdy pin mikrokontrolera powinien bezpośrednio zasilać kanał LED. I tu wchodzą tranzystory oraz MOSFET-y.

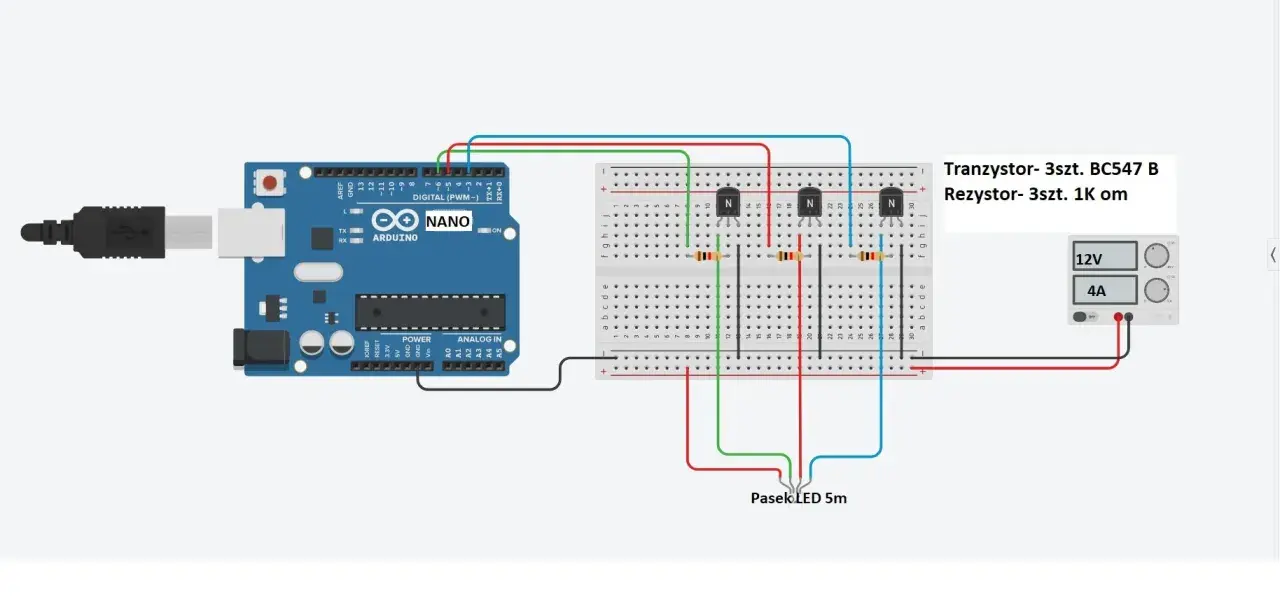

Kiedy zamiast GPIO trzeba użyć tranzystorów lub MOSFET-ów
Bezpośrednie sterowanie z pinu mikrokontrolera ma sens tylko wtedy, gdy prąd jest mały i mieści się w możliwościach konkretnego układu. Gdy chcę zasilać mocniejszą diodę, większą liczbę LED-ów albo taśmę RGB, nie obciążam GPIO ponad rozsądek. Wtedy przenoszę prąd na tranzystory lub MOSFET-y, a mikrokontroler zostaje tylko źródłem sygnału sterującego.
| Rozwiązanie | Kiedy ma sens | Plus | Minus |
|---|---|---|---|
| Bezpośrednio z GPIO | Mały prąd, pojedyncza dioda testowa | Najmniej elementów, najprostszy schemat | Najmniejszy zapas bezpieczeństwa i mniejsza elastyczność |
| NPN lub N-MOSFET | Common cathode, sterowanie po stronie masy | Łatwe do uruchomienia, dobre do większych prądów | Wymaga poprawnego doboru sterowania i rezystorów pomocniczych |
| PNP lub P-MOSFET | Common anode, sterowanie po stronie plusa | Pasuje do układów z anodą wspólną | Logika bywa odwrócona, a układ wymaga większej uwagi przy projektowaniu |
| Dedykowany driver LED | Więcej kanałów, większa moc, potrzeba stabilnego prądu | Najlepsza kontrola jasności i równomierności | Więcej kosztuje i wyraźnie komplikuje projekt |
Jeśli używam MOSFET-ów, wybieram element logic-level, czyli taki, który dobrze otwiera się przy napięciu sterującym z typowego mikrokontrolera 3,3 V albo 5 V. To ważne, bo zwykły tranzystor mocy nie zawsze zachowuje się dobrze przy niskim napięciu bramki. Przy common anode schemat zwykle przechodzi na sterowanie high-side, a przy common cathode wygodniejszy bywa low-side. W praktyce to nie jest detal - od tego zależy, czy układ będzie działał chłodno i pewnie, czy zacznie się grzać bez wyraźnego powodu.
Po wyborze topologii zostaje jeszcze najważniejsza rzecz z punktu widzenia niezawodności: prawidłowy dobór rezystorów i zasilania. Bez tego nawet dobrze narysowany schemat będzie tylko ładnym rysunkiem.
Jak dobrać rezystory i zasilanie bez zgadywania
Rezystor ograniczający prąd liczę zawsze dla każdego koloru osobno. Najprostszy wzór jest klasyczny: R = (Vcc - Vf) / I, gdzie Vf to napięcie przewodzenia diody, a I to docelowy prąd kanału. Jeśli stosuję tranzystor, uwzględniam jeszcze spadek napięcia na elemencie wykonawczym, ale do prototypu pierwszy przelicznik wystarcza, żeby nie popełnić grubego błędu.
Przykład dla zasilania 5 V i prądu około 10 mA wygląda tak:
| Kolor | Przykładowe Vf | Prąd | Wynik obliczenia | Praktyczny dobór |
|---|---|---|---|---|
| Czerwony | 2,0 V | 10 mA | 300 Ω | 270 Ω lub 330 Ω |
| Zielony | 3,0 V | 10 mA | 200 Ω | 220 Ω |
| Niebieski | 3,0 V | 10 mA | 200 Ω | 220 Ω |
Na prototypie często zaczynam od nieco „łagodniejszych” wartości, bo wolę minimalnie mniejszą jasność niż niepotrzebne grzanie. To szczególnie ważne, jeśli dioda ma pracować długo albo jeśli układ ma być zasilany z małego modułu, który nie lubi przeciążenia. Właśnie dlatego nie traktuję katalogowych liczb jako czegoś, co można wkleić bez sprawdzenia - każda konkretna dioda ma własną charakterystykę i własne ograniczenia.
Jeśli pracuję z taśmą RGB, dobór zasilania robi się jeszcze istotniejszy. Dla pojedynczej diody to jedna rzecz, ale przy większym prądzie decyduje już wydajność źródła, spadki na przewodach i zapas na nagrzewanie. Im większy układ, tym bardziej schemat przestaje być tylko kwestią połączeń, a zaczyna być projektem zasilania.
Nawet dobrze policzony układ potrafi jednak nie zadziałać przy pierwszym uruchomieniu. Wtedy nie szukam winy w programie na ślepo, tylko sprawdzam kilka konkretnych punktów.
Najczęstsze błędy przy uruchamianiu układu
- Wspólny pin diody jest podłączony odwrotnie do typu RGB LED.
- Brakuje wspólnej masy między zasilaniem, mikrokontrolerem i częścią wykonawczą.
- Jeden rezystor obsługuje wszystkie kanały zamiast osobnego dla R, G i B.
- Program steruje common anode tak, jakby był common cathode, więc logika jest odwrócona.
- Prąd jest zbyt duży i tranzystor albo ścieżka zaczynają się grzać.
- Kolory nie są wyrównane, więc biały wpada w zielony albo niebieski odcień.
Ja zwykle diagnozuję taki układ kanał po kanale: najpierw czerwony, potem zielony, potem niebieski. Jeśli jeden kolor nie działa, od razu wiem, czy problem jest w rezystorze, pinie sterującym, czy w samym LED-zie. Taki porządek oszczędza czas i zmniejsza ryzyko, że poprawię coś przypadkiem w złym miejscu.
Warto też pamiętać, że nie każdy „RGB LED” jest tym samym. Jeśli masz moduł adresowalny typu WS2812, to nie jest klasyczny trójkanałowy układ PWM, tylko zupełnie inny schemat z linią danych i własnymi wymaganiami zasilania. To częsty punkt pomyłki, zwłaszcza gdy ktoś porównuje zwykłą diodę RGB z nowoczesną taśmą LED i oczekuje identycznego połączenia.
Co zostawiam sobie na końcu testów w warsztacie
Jeśli układ ma działać stabilnie, schemat sterownika RGB LED trzeba traktować jak układ prądowy, a nie tylko zestaw kolorowych wyjść. W małym projekcie wystarczy dioda, trzy rezystory i poprawny PWM, ale przy większej mocy wchodzą już tranzystory, MOSFET-y, zapas zasilania i sensowne prowadzenie masy. Dla mnie największą różnicę robi nie sam wybór „ładnego” schematu, tylko to, czy od początku zgadza się typ diody, logika sterowania i ograniczenie prądu.Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: najpierw uruchom kanały osobno, dopiero potem mieszaj kolory. Dzięki temu szybko widzę, czy problem leży w hardware, czy w sterowaniu. To prosty nawyk, ale właśnie on najczęściej decyduje o tym, czy projekt kończy się sprawnym podświetleniem, czy długim szukaniem jednej źle wpiętej nóżki.
