Pod hasłem sterownik BLDC schemat najczęściej kryje się nie jeden rysunek, ale cały układ: zasilanie, logika sterująca, driver bramek, mostek trójfazowy i pomiar prądu. W praktyce liczy się nie tylko to, co jest na papierze, ale też prowadzenie masy, rozmieszczenie elementów i zabezpieczenia, bo właśnie tam najczęściej wygrywa albo przegrywa pierwszy prototyp. Poniżej rozkładam temat tak, żeby dało się taki układ czytać, porównać warianty i ocenić, co ma sens w warsztacie elektronika.
Najważniejsze elementy, które trzeba umieć odczytać
- BLDC nie steruje się jak zwykłego silnika DC - potrzebuje komutacji elektronicznej i poprawnego odczytu położenia wirnika.
- Na schemacie szukaj czterech bloków - zasilania, sterowania, pomiaru i trójfazowego stopnia mocy.
- W prostych projektach wystarcza sterowanie sześciostopniowe, a w bardziej wymagających lepiej sprawdza się FOC albo układ z czujnikami Halla.
- Najczęstsze problemy nie wynikają z samej idei sterowania, tylko z layoutu, odsprzęgania, błędów w sekwencji faz i zbyt agresywnego uruchamiania.
- W warsztacie elektronika najbardziej praktyczny jest schemat, który da się łatwo przetestować, zmierzyć i bezpiecznie ograniczyć prąd.
Co pokazuje dobry schemat sterownika BLDC

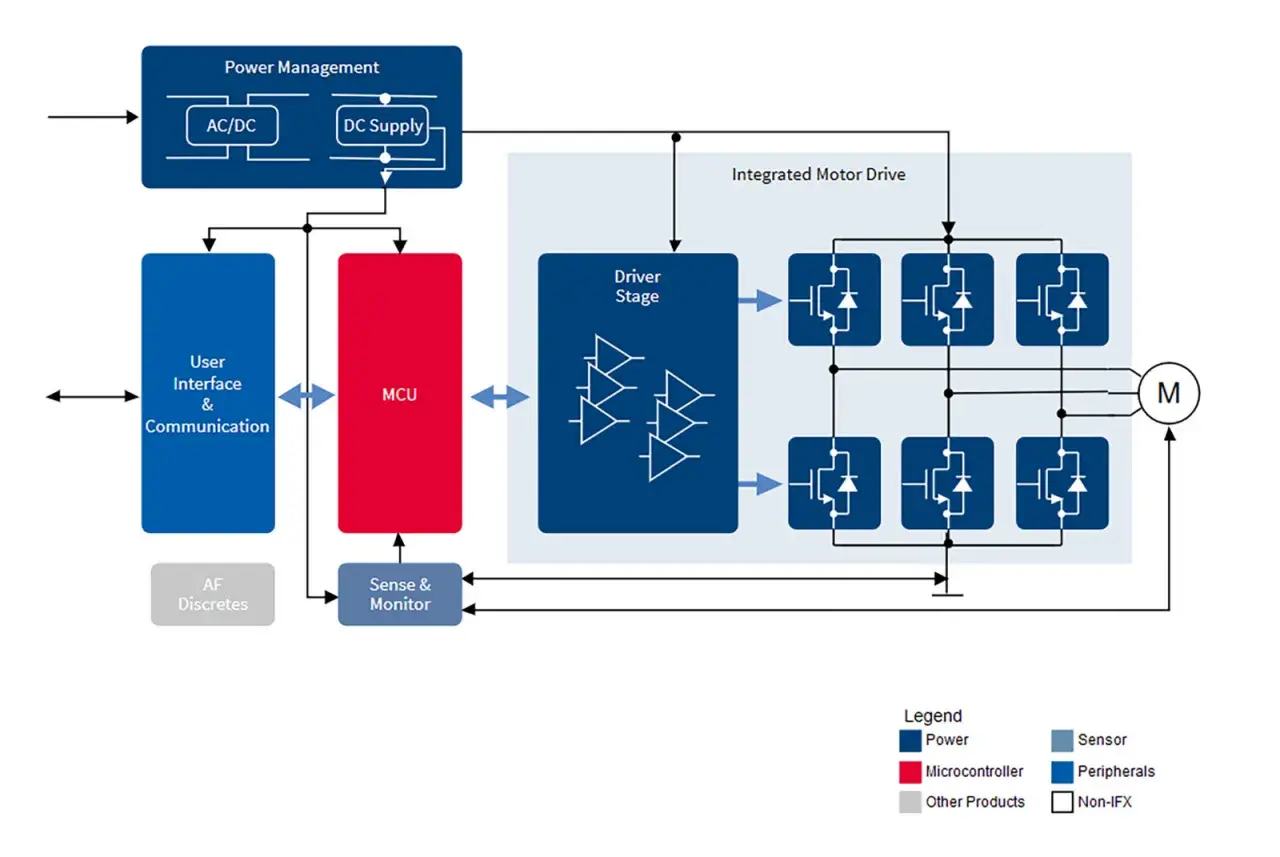

Ja zwykle dzielę taki projekt na cztery warstwy: wejście zasilania, sterowanie, sprzężenie zwrotne i stopień mocy. Jeśli na rysunku widzisz tylko mikrokontroler i tranzystory, to znaczy, że schemat jest skrócony albo brakuje w nim ważnego kontekstu. Dobrze narysowany układ pokazuje też odsprzęganie, sygnały błędu, reset, pomiar prądu i punkty testowe.
- Zasilanie - zapewnia napięcie dla silnika i osobno dla logiki, bo mieszanie tych dwóch światów kończy się resetami i szumem na zasilaniu.
- Sterowanie - mikrokontroler albo dedykowany układ generuje sygnały komutacji i PWM, czyli reguluje moment oraz prędkość.
- Driver bramek - wzmacnia sygnały sterujące do poziomu potrzebnego MOSFET-om i pilnuje, aby górne i dolne tranzystory nie przewodziły jednocześnie.
- Stopień mocy - najczęściej jest zbudowany z trzech półmostków, czyli sześciu MOSFET-ów, które zasilają uzwojenia U, V i W.
- Sprzężenie zwrotne - może pochodzić z czujników Halla, z pomiaru SEM wstecznej albo z obserwacji prądu i napięcia.
W praktyce najważniejsza jest jedna myśl: BLDC nie ma naturalnej komutacji, więc elektronika musi wiedzieć, kiedy i którą fazę zasilić. To prowadzi prosto do pytania, jak taki schemat czytać krok po kroku, zamiast patrzeć na niego jak na zbiór przypadkowych symboli.

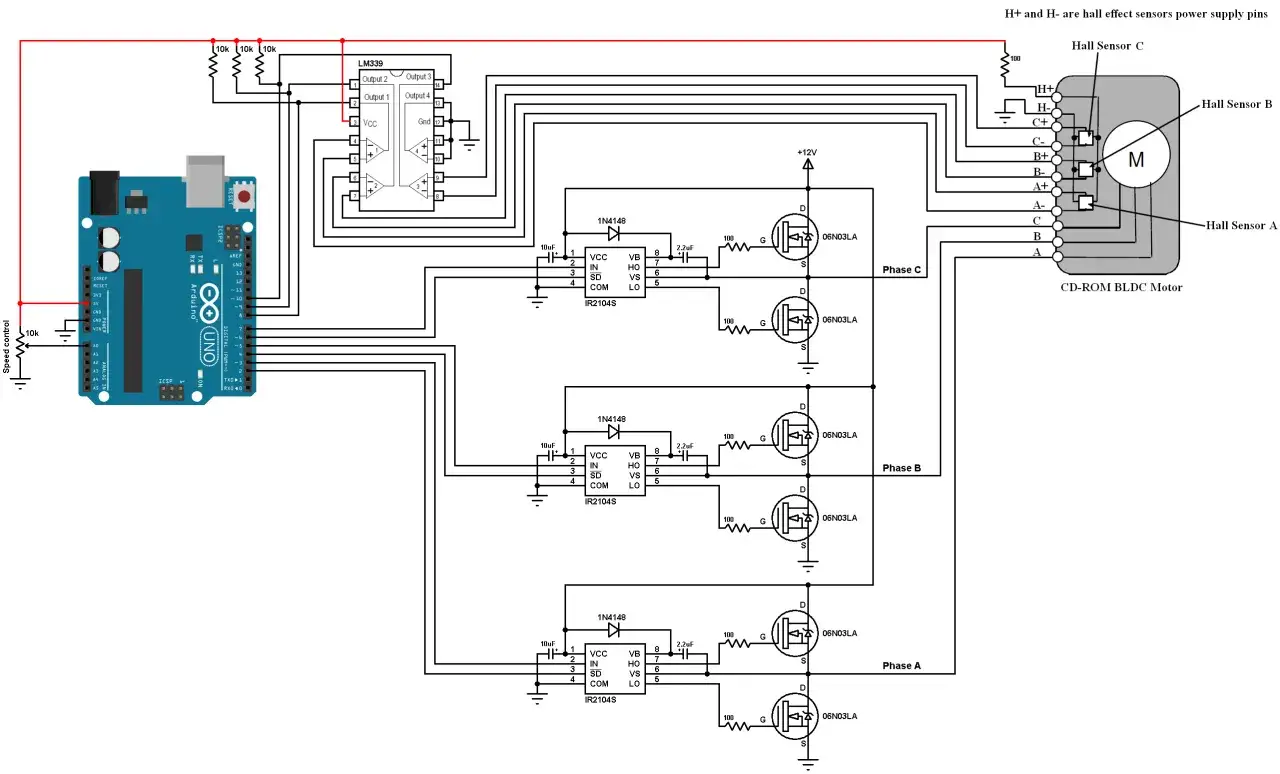

Jak czytać połączenia mocy, bramek i Halla na schemacie
Jeśli mam przeanalizować nieznany układ, zaczynam od ścieżki prądu. Najpierw sprawdzam szynę DC, potem kondensatory buforowe, później półmostki i dopiero na końcu logikę sterującą. Taki porządek oszczędza czas, bo większość awarii zaczyna się w mocy, a nie w firmware.
| Oznaczenie | Co oznacza | Na co patrzeć |
|---|---|---|
| VM, VBAT, +BUS | Główna szyna zasilania silnika | Zakres napięcia, filtrację, zabezpieczenie przed przepięciem i polaryzacją |
| GND, PGND, AGND | Masy układu | Rozdzielenie masy mocy od masy logiki i jeden sensowny punkt łączenia |
| UH, VH, WH / U, V, W | Wyjścia faz silnika | Kolejność wyprowadzeń, szerokość ścieżek i odporność na prądy szczytowe |
| H1, H2, H3 | Sygnały z czujników Halla | Poprawne zasilanie, poziomy logiczne i kolejność względem faz |
| PWM, EN, DIR | Wejścia sterujące | Czy układ oczekuje PWM, analogowego zadania prędkości, kierunku i zezwolenia na pracę |
| FG, FGOUT, FAULT | Sygnał prędkości lub błędu | Czy sterownik potrafi zgłosić awarię i czy da się łatwo zbudować diagnostykę |
Na schemacie zwracam też uwagę na bootstrap, czyli układ, który pozwala sterować górnym MOSFET-em półmostka. To małe, ale krytyczne miejsce: jeśli kondensator bootstrapu, dioda albo ścieżka są źle dobrane, górna gałąź będzie działała niestabilnie albo wcale. Równie ważny jest shunt pomiarowy, czyli mały rezystor w torze prądowym, z którego układ odczytuje przeciążenie i może ograniczyć moment.
W praktyce dobrze czytelny schemat pokazuje też, gdzie znajduje się dead-time, czyli przerwa między wyłączeniem jednego tranzystora a włączeniem drugiego w tej samej gałęzi. To właśnie ten detal chroni przed zwarciem góra-dół, które potrafi spalić stopień mocy szybciej niż cokolwiek innego. Kiedy te linie są jasne, można już sensownie wybrać typ sterowania do konkretnego projektu.
Który wariant sterowania ma sens w warsztacie elektronika
Nie budowałbym pierwszego sterownika BLDC od razu jako skomplikowanego układu z pełnym FOC, jeśli celem jest po prostu uruchomienie silnika i sensowna regulacja. W warsztacie elektronika najczęściej wygrywa wariant, który jest wystarczająco prosty do opanowania, ale nie na tyle uproszczony, żeby później walczyć z brakiem momentu albo problemami przy rozruchu.
| Wariant | Jak działa | Zalety | Ograniczenia | Kiedy wybrać |
|---|---|---|---|---|
| Sensorless | Odczytuje SEM wsteczną zamiast czujników położenia | Mniej elementów, niższy koszt, prostszy montaż | Słabszy start pod obciążeniem, trudniejsza praca przy niskich obrotach | Małe wentylatory, pompy, lżejsze napędy bez dużego momentu startowego |
| Z czujnikami Halla | Odczytuje położenie wirnika z trzech czujników | Dobry start, przewidywalna zmiana kierunku, lepsza praca przy małych obrotach | Więcej przewodów i więcej rzeczy do źle podłączenia | Robotyka, napędy mobilne, e-bike, mechanika wymagająca pewnego rozruchu |
| FOC / sterowanie wektorowe | Steruje prądem wektorowo, a nie tylko prostą komutacją faz | Najlepsza kultura pracy, wysoka sprawność, niski hałas | Większa złożoność sprzętu i oprogramowania | Napędy, w których liczą się płynność, precyzja i efektywność |
Jeśli projekt ma być dydaktyczny, sensownym kompromisem jest układ z Hallami i klasyczną komutacją sześciostopniową. Taki napęd dużo łatwiej uruchomić, a jednocześnie można na nim zobaczyć wszystko, co w BLDC najważniejsze: kolejność faz, wpływ PWM, związek między pozycją wirnika a momentem i reakcję na obciążenie. Sensorless ma sens głównie tam, gdzie prostota i niski koszt są ważniejsze niż pewny start.
W bardziej ambitnych konstrukcjach coraz częściej spotyka się też układy zintegrowane, które łączą driver i mikrokontroler w jednej obudowie. To upraszcza płytkę i skraca drogę od koncepcji do prototypu, ale nie zwalnia z myślenia o zasilaniu, chłodzeniu i prowadzeniu ścieżek. Właśnie te elementy decydują, czy projekt przetrwa pierwszy test, czy tylko ładnie wygląda na ekranie CAD.
Elementy, które najczęściej decydują o sukcesie projektu
Najbardziej przereklamowane bywa założenie, że sam algorytm naprawi zły projekt mocy. W praktyce właśnie drobiazgi sprzętowe robią największą różnicę: dobór MOSFET-ów, prowadzenie masy, pojemności przy zasilaniu i odporność na zakłócenia. Ja przy uruchamianiu zawsze ograniczam prąd, bo przy większych napędach to nie jest ostrożność, tylko normalna higiena pracy.
- MOSFET-y - muszą mieć zapas napięcia i małe straty przewodzenia; przy 24 V lub 48 V nie ma sensu dobierać ich na styk.
- Driver bramek - powinien dostarczyć wystarczający prąd ładowania i rozładowania bramek, inaczej tranzystory będą przełączać się zbyt wolno i grzać.
- Odsprzęganie - kondensatory przy samym mostku są obowiązkowe; bez nich pojawiają się spadki napięcia, reset logiki i skoki EMI.
- Pomiar prądu - shunt rzędu pojedynczych miliomów do kilkudziesięciu miliomów dobiera się pod docelowy prąd i sposób pomiaru.
- Chłodzenie - jeżeli z PCB nie da się odprowadzić ciepła, tranzystory i driver zaczną pracować w warunkach, które skracają ich życie.
- Layout - pętla prądowa między kondensatorem, tranzystorami i silnikiem ma być możliwie krótka i szeroka; to jest ważniejsze niż ładny schemat blokowy.
Przy prostych prototypach zasilanych z 12 V i niewielkim prądem jeszcze da się coś sprawdzić szybciej, ale przy kilku amperach i wyżej uniwersalna płytka zaczyna być problemem. Już wtedy lepiej traktować sterownik jak mały układ mocy, a nie projekt logiczny. Stąd już tylko krok do klasycznych błędów, które pojawiają się podczas pierwszego uruchomienia.
Najczęstsze błędy przy uruchamianiu i jak ich uniknąć
W warsztacie elektronika pierwszy start rzadko psuje się z powodu „złego pomysłu na sterowanie”. Zwykle winne są rzeczy prozaiczne: zamienione fazy, zła kolejność czujników, za mała pojemność przy zasilaniu albo zbyt krótka przerwa między tranzystorami. Dlatego wolę debugować układ etapami niż wierzyć, że wszystko zadziała od razu po podaniu zasilania.
| Objaw | Prawdopodobna przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Silnik drży, ale nie rusza | Źle dobrana sekwencja faz, zły sygnał z Halla albo za mały moment rozruchowy | Kolejność U/V/W, kolejność H1/H2/H3 i limit prądu |
| MOSFET szybko się grzeje | Zbyt mały dead-time, zbyt wolne przełączanie lub błędny driver bramek | Przebiegi na bramkach, rezystory bramkowe i layout pętli mocy |
| Układ resetuje się przy starcie | Spadki napięcia na szynie, słabe odsprzęganie albo wspólna masa prowadzona zbyt długo | Poziom VM, kondensatory buforowe i rozdzielenie mas |
| Napęd buczy w paśmie słyszalnym | Zbyt niska częstotliwość PWM | Ustawienie PWM, zwykle okolice 20-25 kHz są praktycznym punktem odniesienia |
| Silnik startuje tylko bez obciążenia | Sensorless nie radzi sobie z rozruchem lub algorytm ma za mały zapas momentu | Tryb startu, czujniki Halla albo przejście na inną metodę komutacji |
- Najpierw uruchamiam samą logikę - bez silnika i bez pełnego obciążenia sprawdzam zasilanie, reset, enable i sygnał błędu.
- Później włączam ograniczenie prądu - bez tego łatwo pomylić błąd w sterowaniu z czystym zwarciem w mocy.
- Na końcu dopiero sprawdzam obciążenie - najpierw praca bez obciążenia, potem stopniowe dokładanie mechaniki.
Jeżeli miałbym wskazać jeden błąd, który widzę najczęściej, to jest nim testowanie całego napędu od razu na pełnym zasilaniu. To brzmi jak oszczędność czasu, ale zwykle kończy się dymem, a nie diagnozą. Gdy podstawowe pułapki są już rozbrojone, warto jeszcze dodać do projektu kilka rzeczy, które ułatwiają życie przy każdym kolejnym uruchomieniu.
Co sprawdzić przed pierwszym startem silnika
Najlepszy schemat sterownika to taki, który przewiduje pracę serwisową. Zostawiam więc punkty testowe dla zasilania, masy, sygnału prędkości, wejścia błędu i pomiaru prądu, bo później oszczędza to godzinę szukania problemu z sondą w dłoni. Warto też od razu opisać złącza faz, Halla i logiki, bo w BLDC pomyłka na przewodzie nie jest drobiazgiem.
- Test pointy - dla VM, GND, faz sterujących, sygnału FAULT i pomiaru prądu.
- Ochrona wejścia zasilania - odwrotna polaryzacja, przepięcia i bezpiecznik to nie dodatki, tylko standard.
- Wyraźne złącza - osobno dla mocy, Halla, sterowania i programowania.
- Możliwość ograniczenia momentu - sprzętowo albo programowo, żeby pierwszy start był kontrolowany.
- Sygnał diagnostyczny - dioda, pin FAULT albo UART bardzo przyspieszają uruchamianie.
Jeśli buduję sterownik od zera, traktuję go jak mały układ mocy, a nie tylko zestaw tranzystorów podłączonych do mikrokontrolera. To myślenie zwykle ratuje projekt szybciej niż jakakolwiek „sprytna” poprawka w firmware. Dobrze zaprojektowany napęd BLDC jest przewidywalny, łatwy do zmierzenia i odporny na pierwszy błąd użytkownika, a właśnie taki efekt warto osiągnąć w warsztacie elektronika.
