Uszkodzona ścieżka na PCB potrafi zatrzymać cały układ, choć sam defekt bywa ledwie widoczny pod lupą. W praktyce naprawa ścieżki na płytce sprowadza się do trzech rzeczy: trafnej diagnostyki, dobrania właściwej techniki i zabezpieczenia miejsca, które wcześniej już zawiodło. Poniżej pokazuję, jak podchodzę do tego w warsztacie, kiedy wystarczy cienki mostek z drutu, a kiedy trzeba myśleć o padzie, przelotce albo nawet o głębszym uszkodzeniu laminatu.
Najważniejsze rzeczy, które warto ustalić przed naprawą
- Najpierw potwierdź przerwę miernikiem, bo sam wygląd ścieżki często myli.
- Do trwałej naprawy najczęściej wygrywa cienki drut miedziany lub kynar, nie sam lakier przewodzący.
- Jeśli uszkodzenie dotyczy pada, przelotki albo wewnętrznej warstwy, potrzebujesz innego podejścia niż przy zwykłym pęknięciu ścieżki.
- Po lutowaniu trzeba odciążyć mostek mechanicznie i sprawdzić, czy awaria nie wróciła przez zwarcie w innym miejscu.
- Im większy prąd i większe drgania, tym mniej sensu ma „estetyczna” naprawa bez przewodu i zabezpieczenia.
Kiedy ścieżkę da się uratować, a kiedy lepiej odpuścić
Nie każda przerwana ścieżka wymaga tej samej interwencji. Jeśli uszkodzenie jest zewnętrzne, oba końce miedzi są dostępne i laminat nie jest zwęglony, naprawa zwykle jest opłacalna i dość przewidywalna. Gdy jednak ścieżka biegnie wewnątrz wielowarstwowej płyty, okolica jest nadpalona albo uszkodzenie dotyczy sekcji zasilania o większym prądzie, trzeba myśleć szerzej niż tylko o „zmostkowaniu przerwy”.
Ja patrzę na trzy rzeczy: dostęp do zdrowej miedzi, obciążenie prądowe i stabilność mechaniczną. Jeżeli pad lub ścieżka odkleja się od laminatu, samo przyłożenie cyny niczego nie załatwi. Podobnie przy zwęglonym FR-4, bo taki obszar potrafi przewodzić upływowo i robić nowe problemy. Zanim więc sięgniesz po lutownicę, trzeba potwierdzić, że problem faktycznie siedzi w samej ścieżce, a nie w zwarciu, które ją wcześniej spaliło.
W praktyce najłatwiej uratować pojedynczą, zewnętrzną ścieżkę sygnałową albo zasilającą na płytce jednostronnej lub dwustronnej. Im bardziej skomplikowana płyta, tym większe znaczenie ma to, by naprawa była nie tylko elektrycznie poprawna, ale też mechanicznie uczciwa. To prowadzi prosto do diagnostyki, bo bez niej łatwo naprawiać nie to, co trzeba.
Jak zdiagnozować przerwę bez zgadywania
Diagnozę zaczynam zawsze od odłączenia zasilania i rozładowania kondensatorów. Potem oglądam płytkę pod lupą albo mikroskopem, ale sam wzrok nie wystarczy. Mikropęknięcie, nadpalony lakier albo zerwana przelotka potrafią wyglądać jak drobna rysa, a w praktyce odcinają cały tor sygnałowy.
| Objaw | Co zwykle oznacza | Co robię dalej |
|---|---|---|
| Brak ciągłości na mierniku | Przerwa w ścieżce, wyrwany pad albo uszkodzona przelotka | Szukam najbliższych stabilnych punktów tej samej sieci |
| Przejście jest, ale wynik skacze przy poruszeniu płytką | Mikropęknięcie albo zimny lut | Wzmacniam połączenie i sprawdzam okolice mechanicznego naprężenia |
| Ścieżka jest nadpalona | Problem mógł wywołać zwarcie lub przeciążenie | Najpierw szukam pierwotnej przyczyny awarii |
| Niska rezystancja do sąsiedniej sieci | Zwęglony laminat przewodzi albo uszkodzenie objęło więcej warstw | Oczyszczam obszar i oceniam, czy naprawa lokalna ma jeszcze sens |
Do szybkiego sprawdzenia używam trybu ciągłości, ale przy podejrzanych, częściowo uszkodzonych ścieżkach wolę też odczytać rezystancję. Ciągłość potrafi „łapać” niestabilnie, gdy przewodnik jest pęknięty tylko częściowo albo pracuje przy nacisku. Jeśli wynik zmienia się po lekkim ugięciu laminatu, masz niemal gotową odpowiedź, gdzie szukać przerwy.
Po zlokalizowaniu uszkodzenia warto jeszcze sprawdzić, co leży na tej samej linii sygnałowej. Wiele awarii ścieżki nie powstaje samo z siebie: obok bywa uszkodzona dioda, spalony rezystor zabezpieczający albo element, który wywołał przeciążenie. Gdy to już wiadomo, można dobrać metodę naprawy zamiast działać na ślepo.
Czym naprawić ścieżkę i jak dobrać metodę
Najprostsza odpowiedź brzmi: tak, by naprawa była możliwie przewodząca, trwała i odporna na ruch płytki. W praktyce najczęściej wybiera się cienki drut, tusz przewodzący albo rekonstrukcję przewodnika z użyciem epoksydu. Każde z tych rozwiązań ma sens w innym miejscu, a różnica między nimi bywa większa, niż sugerują krótkie filmiki w sieci.
| Metoda | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Cienki drut miedziany lub kynar | Typowa przerwa ścieżki, także przy zasilaniu i sygnałach | Duża trwałość, niski opór, łatwo go przylutować | Wymaga dobrego odciążenia mechanicznego |
| Tusz przewodzący | Bardzo cienkie połączenia, delikatne ścieżki, szybkie obejście przerwy | Mało inwazyjny, wygodny przy drobnych uszkodzeniach | Gorsza odporność mechaniczna i wyższa rezystancja niż miedź |
| Rekonstrukcja z epoksydem | Ścieżka lub pad jest odklejony, ale da się go ustabilizować | Dobra mechanika, sensowna przy naprawach po wyrwaniu pada | Wymaga cierpliwości, czasu utwardzania i precyzji |
| Mostek bezpośrednio na odsłoniętej miedzi | Krótka przerwa na dobrze dostępnych końcach | Najszybsze rozwiązanie, mało elementów pośrednich | Łatwo przegrzać pole i oderwać kolejne fragmenty |

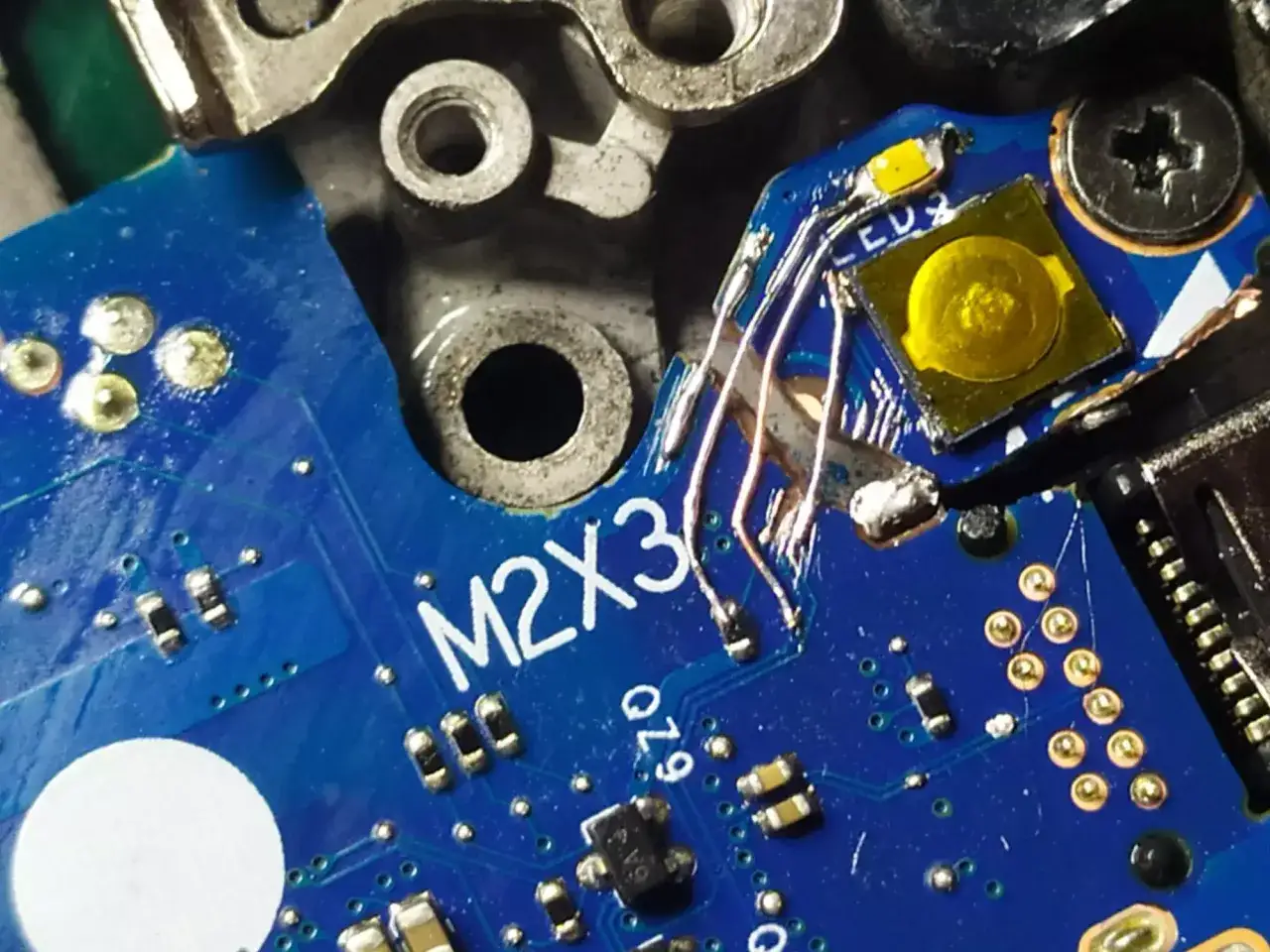

Do cienkich ścieżek sygnałowych często wybieram drut w klasie AWG 34-32, a przy szerszych połączeniach AWG 31-29. To nie jest sztywna norma dla każdej płyty, ale dobry punkt odniesienia: zbyt gruby przewód potrafi wyrwać pole lutownicze przy byle naprężeniu, a zbyt cienki nie wytrzyma tam, gdzie prąd jest większy. Jeśli ścieżka ma pracować w sekcji zasilania, przewód zawsze traktuję jako bezpieczniejszy wybór niż sama farba przewodząca.
Gdy metoda jest już wybrana, przechodzę do samej naprawy. Tu najwięcej zależy od czystości, temperatury i tego, czy nie skrócisz sobie pracy pośpiechem.
Naprawa cienkim przewodem krok po kroku
W warsztacie najczęściej robię to tak:
- Odsłaniam 2-3 mm zdrowej miedzi po obu stronach przerwy, uważając, by nie podważyć reszty ścieżki.
- Czyszczę miejsce alkoholem izopropylowym i usuwam zwęglony lub sypiący się laminat.
- Nakładam topnik i delikatnie pobielam końce ścieżki cienką warstwą cyny.
- Przycinam drut do potrzebnej długości, również go pobielam i sprawdzam, czy da się go ułożyć bez naprężenia.
- Przylutowuję pierwszy koniec, prowadzę przewód najkrótszą sensowną trasą i pilnuję, żeby nie ocierał o ostre krawędzie.
- Drugi koniec lutuję dopiero wtedy, gdy drut leży stabilnie i nie ciągnie za pad.
- Unieruchamiam przewód taśmą Kapton, niewielką ilością kleju albo żywicy, jeśli miejsce będzie narażone na drgania.
- Na końcu czyszczę obszar, sprawdzam ciągłość i porównuję wynik z sąsiednimi sieciami, żeby wykluczyć zwarcie.
Przy takich naprawach trzymam prostą zasadę: najpierw elektryka, potem mechanika, a na końcu ochrona. Sam lut powinien być krótki i czysty, bez wielkiej „kulki” cyny. Jeżeli mostek ma pracować przy elementach, które później jeszcze będą lutowane, zostawiam odległość co najmniej 3 mm od miejsc narażonych na ponowne grzanie. To zmniejsza ryzyko, że poprawki zniszczą to, co właśnie udało się odzyskać.
Po takim montażu najważniejsze nie jest już samo przewodzenie, tylko to, czy przewód nie pracuje przy każdym lekkim ruchu płytki. Jeśli uszkodzenie dotyczyło pada albo przelotki, temat robi się jeszcze bardziej mechaniczny.
Gdy wyrwał się pad albo przelotka

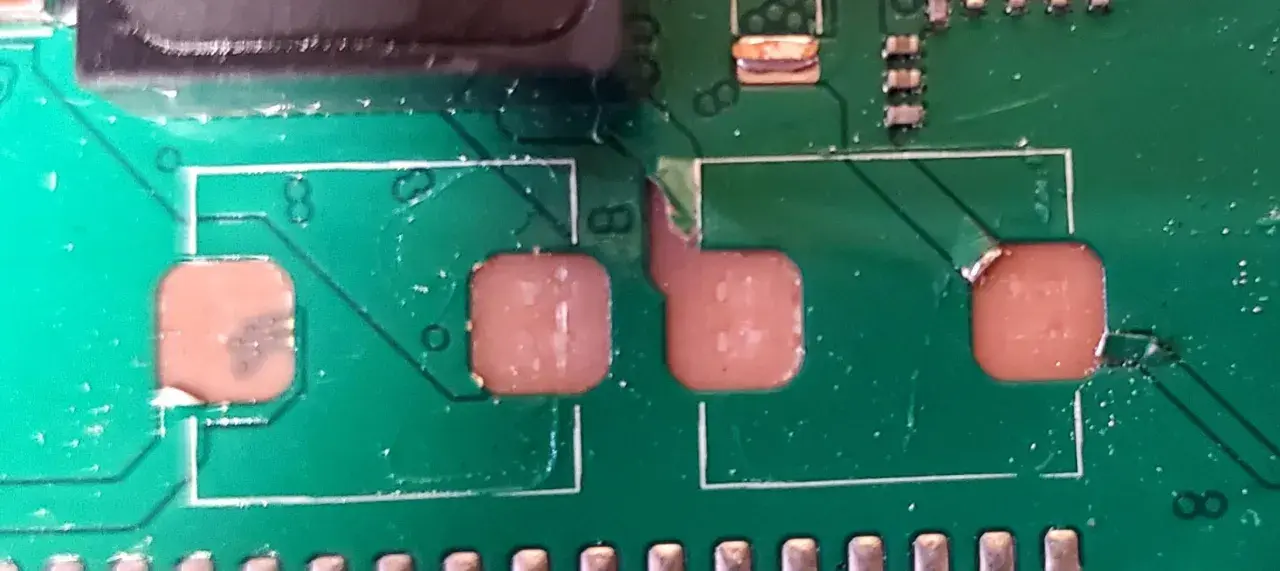

Wyrwany pad to już nie tylko przerwana ścieżka, ale także problem z kotwieniem elementu. Gdy pad trzymał pin złącza, kondensatora albo układu scalonego, samo połączenie elektryczne nie wystarczy. Trzeba odtworzyć też miejsce, które przenosi siłę podczas wkładania, wyjmowania albo drgania urządzenia.
- Jeśli pad zniknął, szukam najbliższego stabilnego punktu tej samej sieci, zwykle przelotki, rezystora, kondensatora albo nóżki elementu.
- Jeśli uszkodzona jest przelotka, sprawdzam, czy połączenie można odtworzyć wire-jumperem przez warstwę płytki lub do punktu po drugiej stronie.
- Jeśli ścieżka była odklejona, ale nie urwana, potrafię ją ustabilizować epoksydem lub odpowiednim klejem, zanim wykonam mostek.
- Jeśli miejsce pracuje mechanicznie, sam lut bez odciążenia jest tylko chwilowym rozwiązaniem.
W takich przypadkach ważne jest, żeby nie przykleić przewodu do czegoś, co samo odchodzi od laminatu. Lepsza jest krótsza, ale solidnie zakotwiczona naprawa do zdrowego punktu niż długi mostek przyklejony do niestabilnej powierzchni. To właśnie tutaj wiele napraw kończy się niepowodzeniem, bo ktoś odzyskuje ciągłość, ale traci trwałość.
Jeśli przelotka lub pad są w strefie wysokiego prądu, traktuję naprawę jeszcze ostrożniej. Wtedy połączenie trzeba dobrać tak, by nie grzało się w pracy i nie zmieniało oporu po kilku cyklach nagrzania. Z tego powodu po zakończeniu lutowania zawsze przechodzę do zabezpieczenia i testów.
Jak zabezpieczyć i przetestować po naprawie
Po naprawie nie zostawiam gołej miedzi. Jeśli płytka ma pracować dłużej niż jeden test na stole, miejsce naprawy powinno dostać ochronę: lakier ochronny, niewielką ilość epoksydu albo inny materiał zgodny z resztą PCB. Przy okazji sprawdzam, czy nie trzeba odtworzyć oryginalnej warstwy ochronnej, bo to ona ogranicza korozję i przypadkowe zwarcia.
- Oglądam naprawę pod powiększeniem i sprawdzam, czy lut nie dotyka sąsiednich pól.
- Mierzę ciągłość połączenia oraz rezystancję do sąsiednich sieci.
- Delikatnie poruszam płytką i obserwuję, czy wynik nie skacze.
- Uruchamiam układ z ograniczeniem prądu albo przez bezpieczny układ testowy, a nie od razu „na pełnym gazie”.
- Sprawdzam temperaturę naprawionego miejsca po kilku minutach pracy.
Jeżeli naprawiana była ścieżka zasilania, ten etap jest szczególnie ważny. Czasem sama ciągłość jest poprawna, ale układ nadal pobiera za duży prąd, bo przyczyna awarii leży w innym miejscu. Wtedy mostek tylko przenosi problem dalej, zamiast go rozwiązać. Dlatego po uruchomieniu zawsze obserwuję, czy nie wraca nadmierny pobór, grzanie albo niestabilność napięcia.
Po takim teście zostaje już tylko finałowa kontrola rzeczy, które najłatwiej przeoczyć, a właśnie one decydują, czy naprawa okaże się trwała.
Co jeszcze sprawdzam, zanim uznam płytkę za uratowaną
Zanim odkładam płytkę na półkę, robię krótki przegląd końcowy. Sprawdzam, czy źródło awarii zostało usunięte, bo bez tego nawet najlepiej wykonany mostek może znowu się spalić. Obejmuje to zwłaszcza diody zabezpieczające, zwarcia w okolicy ścieżki, uszkodzone kondensatory i elementy, które wcześniej pracowały w przegrzaniu.
- Czy naprawiony przewód nie ma luzu i nie ugina się przy nacisku.
- Czy obszar naprawy jest czysty, suchy i zabezpieczony.
- Czy nie pojawiły się nowe zwarcia do sąsiednich padów lub masy.
- Czy układ po uruchomieniu zachowuje się stabilnie po kilku minutach pracy.
Tak traktuję dobrą naprawę PCB: nie jako szybkie sklejanie przerwy, tylko jako mały, precyzyjny rework całego fragmentu toru sygnałowego. Jeśli przewód jest dobrany rozsądnie, laminat został oczyszczony, a przyczyna awarii nie wróciła do obiegu, naprawiona ścieżka ma szansę pracować długo i bez niespodzianek.
