Płytka stykowa jest jednym z tych narzędzi, które najszybciej zamieniają schemat w działający prototyp. Zamiast lutować każdą zmianę, wkładasz elementy w otwory, łączysz je przewodami i od razu widzisz, czy układ reaguje tak, jak powinien. W praktyce wszystko opiera się na prostym układzie połączonych blaszek pod plastikiem, dlatego zrozumienie jej budowy od razu usuwa większość błędów początkujących.
Najważniejsze zasady pracy z płytką stykową
- W typowej płytce pięć otworów w jednej sekcji jest ze sobą połączonych przez sprężynujące blaszki.
- Środkowa szczelina rozdziela obie połowy i pozwala wygodnie osadzić układy scalone DIP, czyli chipy z dwiema równoległymi liniami nóżek.
- Boczne szyny służą do prowadzenia zasilania, ale w wielu modelach nie są połączone na całej długości.
- Najlepiej używać przewodów jednodrutowych, zwanych też solid core, oraz układów niskoprądowych, testowych lub edukacyjnych.
- Do pierwszego uruchomienia świetnie nadaje się prosty układ LED z rezystorem, bo od razu pokazuje błąd połączeń.
Jak czytać budowę płytki stykowej
Najprościej myśleć o niej nie jak o plastikowej desce z dziurkami, tylko jak o zestawie ukrytych mostków elektrycznych. Pod otworami znajdują się metalowe blaszki sprężynowe, które chwytają nóżki elementów i łączą je z sąsiednimi punktami. Standardowy raster wynosi 2,54 mm, czyli 0,1 cala, dlatego większość popularnych układów i goldpinów pasuje do niej bez kombinowania.
| Element | Jak działa | Na co uważać |
|---|---|---|
| Pola robocze | Pięć otworów w jednej sekcji jest ze sobą połączonych | Nie wkładaj dwóch wyprowadzeń do tej samej sekcji, jeśli mają być od siebie odizolowane |
| Środkowa szczelina | Rozdziela lewą i prawą stronę płytki | To nad nią zwykle sadza się układ scalony, żeby każda nóżka trafiła do innej sekcji |
| Szyny zasilania | Długie tory przy krawędziach płytki prowadzą plus i masę | W niektórych modelach szyny są przerwane pośrodku, więc trzeba je sprawdzić przed użyciem |

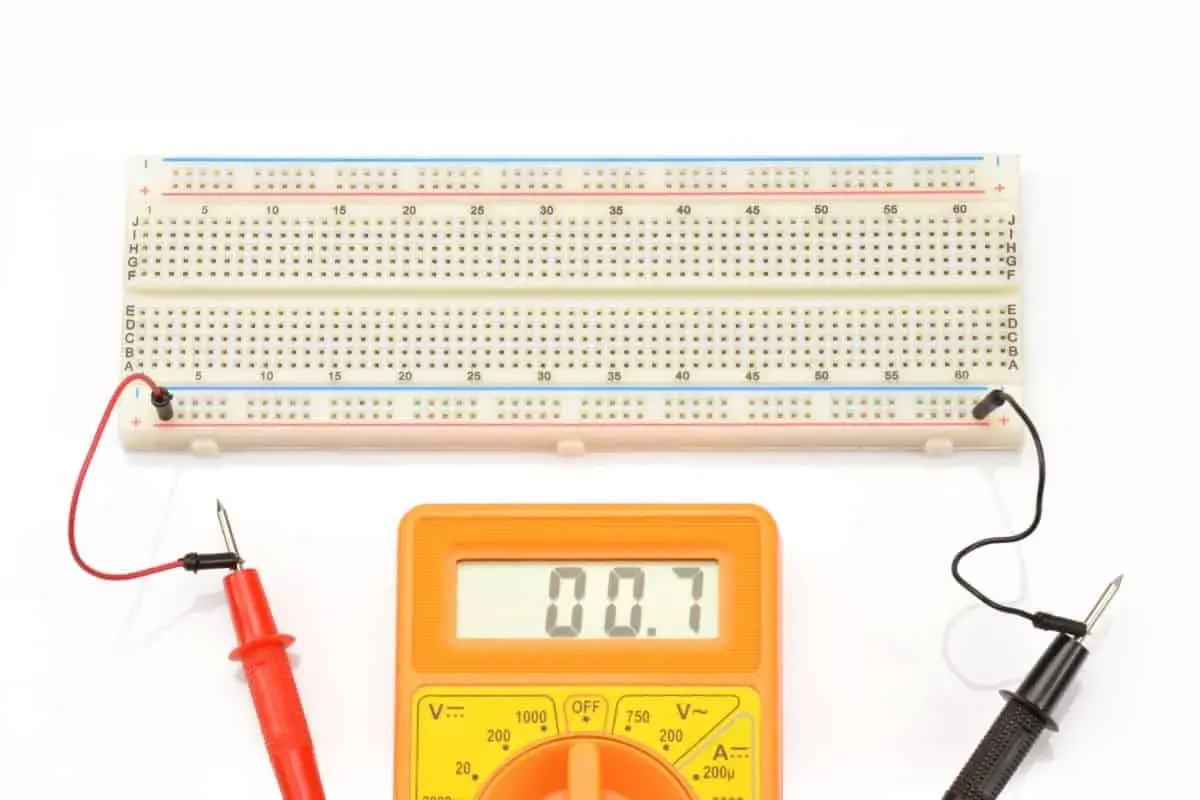

Ja lubię sprawdzać nową płytkę multimetrem w trybie ciągłości, czyli z brzęczykiem. To szybki test, który od razu pokazuje, czy producent nie rozdzielił szyn w nietypowy sposób albo czy kontakt w tanim modelu nie jest zbyt słaby. Kiedy już rozumiesz ten układ, dużo łatwiej podać zasilanie bez pomyłki, więc przechodzę do praktyki.
Jak podać zasilanie i nie zrobić zwarcia
Najczęstszy błąd początkujących to wrzucenie plusa i masy gdzieś na brzegu, bez sprawdzenia, czy trafiły do właściwych szyn. W praktyce najpierw wybieram jedną parę bocznych listew: czerwoną dla zasilania dodatniego i niebieską albo czarną dla GND. Jeśli układ ma zajmować obie strony płytki, łączę odpowiednio plus z plusem i minus z minusem krótkimi zworkami, czyli przewodami połączeniowymi.
- Wprowadź zasilanie na jedną stronę płytki i oznacz je konsekwentnie.
- Sprawdź, czy boczne szyny są ciągłe przez całą długość. W części modeli nie są, więc środkowa przerwa wymaga dodatkowej zworki.
- Układy scalone DIP wkładaj nad środkową szczeliną, żeby każda nóżka trafiła do innej sekcji.
- Jeśli korzystasz z Arduino, ESP32 albo innego mikrokontrolera, połącz wspólną masę z modułami peryferyjnymi.
To właśnie wspólna masa najczęściej decyduje o tym, czy sygnał logiczny jest widziany przez drugi układ. Bez niej dioda, czujnik albo przekaźnik potrafią wyglądać na poprawnie podłączone, a mimo to nie zadziałać. Gdy zasilanie jest już uporządkowane, można złożyć pierwszy prosty układ i szybko sprawdzić, czy płytka pracuje tak, jak powinna.
Pierwszy układ, który naprawdę coś pokaże
Najlepszy start to LED z rezystorem. Ten układ jest prosty, a jednocześnie uczy wszystkiego, co ważne: polaryzacji, doboru sekcji i prowadzenia połączeń. Przy zasilaniu 5 V zwykle zaczynam od rezystora 330 Ω; przy 3,3 V też bywa wygodny zakres 150-330 Ω, zależnie od koloru diody i oczekiwanego prądu.
- Włóż anodę i katodę diody do dwóch różnych sekcji, najlepiej po przeciwnych stronach szczeliny.
- Dodaj rezystor w szereg z diodą, nie równolegle.
- Połącz układ z zasilaniem i masą na odpowiednich szynach.
- Jeśli dioda nie świeci, odwróć ją i sprawdź, czy nie wcisnąłeś obu nóżek do tej samej grupy otworów.
Po takim teście od razu widać, czy problem leży w schemacie, czy tylko w mechanice połączeń. Ja po LED-zie często dokładam przycisk z rezystorem podciągającym 10 kΩ, czyli takim, który ustawia wejście w stanie domyślnym, bo to dobry następny krok do nauki logiki wejść. Właśnie przy takich prostych ćwiczeniach najłatwiej wychodzą na jaw błędy, które psują cały prototyp.
Najczęstsze błędy, które psują efekt
- Wkładanie obu nóżek elementu do jednej sekcji - wtedy element jest zwarty albo w ogóle niczego nie zmienia.
- Zakładanie, że każda szyna zasilania jest ciągła - niektóre płytki mają przerwę pośrodku albo nietypowo rozdzielone tory.
- Używanie zbyt miękkich, wielodrutowych końcówek - breadboard lepiej trzyma przewód jednodrutowy, bo daje stabilniejszy kontakt.
- Wpychanie grubych nóżek na siłę - luźne albo rozgięte blaszki szybko obniżają jakość połączeń.
- Budowanie części mocy na płytce stykowej - silniki, grzałki i większe obciążenia to zły pomysł dla sprężynowych styków.
- Brak wspólnej masy - szczególnie przy mikrokontrolerach to częsta przyczyna martwego układu.
Kiedy płytka stykowa jest najlepsza, a kiedy lepiej wybrać coś trwalszego
W praktyce warsztatowej płytka stykowa świetnie sprawdza się jako narzędzie do testów, nauki i krótkich eksperymentów. Nie jest jednak uniwersalna. Wybieram ją wtedy, gdy chcę szybko coś sprawdzić, a omijam, gdy liczy się odporność mechaniczna, większy prąd albo długi czas pracy bez dotykania układu.
| Sytuacja | Czy breadboard ma sens | Dlaczego |
|---|---|---|
| Prosty prototyp z LED, przyciskiem, czujnikiem, modułem logicznym | Tak | Szybko zmieniasz połączenia i natychmiast widzisz efekt |
| Test działania mikrokontrolera z peryferiami | Tak | Łatwo korygować błędy okablowania i podmieniać moduły |
| Układ z silnikiem, grzałką lub większym obciążeniem | Raczej nie | Kontakt sprężynowy i cienkie przewody nie są do takich zadań idealne |
| Projekt, który ma działać długo i bezobsługowo | Nie | Połączenia mogą się luzować, zwłaszcza po wielu przełączeniach |
| Finalna wersja urządzenia | Nie | Potrzebujesz lutowania, płytki uniwersalnej albo PCB |
Ja traktuję płytkę stykową jako etap sprawdzania pomysłu, nie jako końcowy montaż. Gdy schemat już działa, a układ ma zostać z nami na dłużej, przenoszę go zwykle na płytkę uniwersalną albo własną PCB. Z tego wynika kilka prostych zasad, które dobrze mieć pod ręką przy każdym kolejnym projekcie.
Co warto zapamiętać przed następnym prototypem
Największą zaletą płytki stykowej jest to, że pozwala myśleć szybciej niż lutownica. Zamiast walczyć z trwałym montażem, mogę skupić się na tym, czy układ logicznie ma sens i czy faktycznie daje oczekiwany efekt. To narzędzie ma jednak swoje granice: im większy prąd, większa mechaniczna podatność i większa liczba przeróbek, tym szybciej warto pomyśleć o czymś trwalszym.
- Sprawdzam, które otwory są połączone, zanim włożę pierwszy komponent.
- Najpierw prowadzę zasilanie i masę, potem sygnały.
- Do testów wybieram krótkie, sztywne przewody i proste układy.
- Jeśli coś nie działa, zaczynam od kontaktów mechanicznych, nie od najbardziej skomplikowanej przyczyny.
Tak używana płytka stykowa nie jest tylko wygodnym gadżetem. To jedno z najpraktyczniejszych narzędzi w warsztacie elektronika, bo uczy porządku, przyspiesza debugowanie i bardzo szybko pokazuje, czy pomysł ma szansę działać w realnym układzie.
