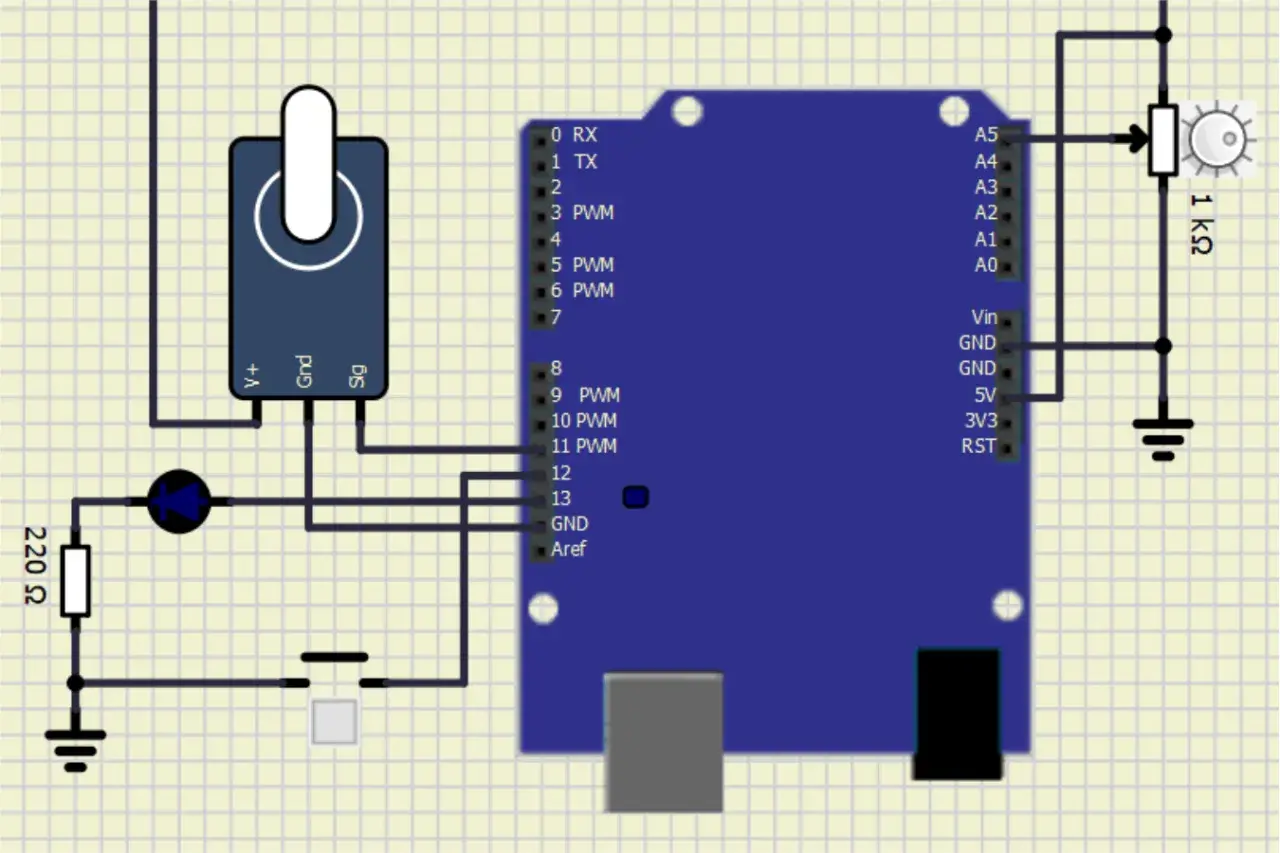

Dobrze dobrany symulator elektroniki oszczędza czas, elementy i nerwy: pozwala sprawdzić działanie układu zanim zamówi się płytkę albo przylutuje pierwszy element. W praktyce nie chodzi tylko o wykresy, ale o szybkie wychwycenie błędów, porównanie wartości komponentów i ocenę, czy zasilanie, filtr lub wzmacniacz zachowają się tak, jak zakłada projekt. Poniżej przechodzę przez wybór narzędzia, sensowny workflow i ograniczenia, o których łatwo zapomnieć, gdy wynik wygląda zbyt dobrze.
Najważniejsze rzeczy, które warto wiedzieć przed pierwszą symulacją
- Do prostych i szybkich testów analogowych najlepiej sprawdzają się lekkie narzędzia SPICE, zwłaszcza darmowe.
- Jeśli projektujesz płytkę i chcesz mieć jeden przepływ pracy od schematu do PCB, wygodny będzie KiCad z ngspice.
- Do edukacji i szybkich eksperymentów w przeglądarce świetnie nadają się uproszczone symulatory z natychmiastowym podglądem przebiegów.
- W projektach z mikrokontrolerami i logiką cyfrową przewagę daje środowisko, które symuluje także firmware i interakcję z peryferiami.
- Największy błąd początkujących to traktowanie wyniku z programu jak gotowej prawdy o rzeczywistym układzie.
- Symulacja jest najmocniejsza wtedy, gdy służy do porównania wariantów i wyłapywania błędów, a nie do zastępowania pomiarów.
Co daje symulacja i gdzie kończy się jej wiarygodność
W warsztacie elektronika symulacja ma bardzo praktyczny cel: pozwala sprawdzić, czy układ działa logicznie, zanim pojawi się kosztowny prototyp. Najczęściej wykorzystuje się analizę DC do sprawdzenia punktów pracy, analizę transient do obserwacji przebiegów w czasie oraz analizę AC do oceny pasma, wzmocnienia i stabilności. To wystarcza, żeby szybko ocenić prostownik, filtr, wzmacniacz operacyjny, źródło prądowe czy zasilacz impulsowy na poziomie koncepcyjnym.Granica pojawia się tam, gdzie zaczyna się fizyczny świat: tolerancje elementów, pasożyty ścieżek, ESR i ESL kondensatorów, nagrzewanie, jakość modelu producenta i zachowanie płytki przy rzeczywistym montażu. Dobrze ustawiony model potrafi być bardzo użyteczny, ale zły model potrafi dać fałszywe poczucie bezpieczeństwa. Dlatego ja traktuję symulację jako filtr na błędy projektowe, a nie jako zastępstwo pomiaru na stole. To prowadzi wprost do pytania, jak wybrać narzędzie, które nie utrudni pracy bardziej, niż pomaga.
Jak wybrać program, który pasuje do twojego sposobu pracy
Ja zwykle zaczynam od czterech pytań: co projektuję, jak szybko chcę zacząć, czy potrzebuję integracji ze schematem i PCB oraz czy ma to być narzędzie darmowe, czy komercyjne. Taki porządek oszczędza rozczarowań, bo inny program sprawdzi się przy zasilaczu laboratoryjnym, inny przy układzie audio, a jeszcze inny przy projekcie z mikrokontrolerem.
- Rodzaj układu - analogowe tory sygnałowe najlepiej czują się w klasycznym SPICE, natomiast projekty mieszane wymagają lepszej obsługi części cyfrowej.
- Poziom wejścia - jeśli chcesz zacząć w 10 minut, wygrywa prostota interfejsu; jeśli budujesz nawyk zawodowy, ważniejsza staje się precyzja i kontrola nad modelem.
- Integracja z projektem - przy pracy nad płytką wygodne jest środowisko, w którym schemat, symulacja i przygotowanie PCB są ze sobą połączone.
- Dostępność modeli - dobrze, gdy biblioteka obejmuje nie tylko elementy idealne, ale też realne modele producentów, zwłaszcza op-ampów, przetwornic i tranzystorów.
- System i licencja - część narzędzi działa od ręki w przeglądarce, inne wymagają instalacji, a komercyjne rozwiązania bywają świetne, ale nie zawsze potrzebne w hobbystycznym warsztacie.
Jeżeli mam doradzić jedną zasadę, to brzmi ona prosto: nie wybieraj programu „najbogatszego”, tylko taki, który pozwoli ci powtarzalnie robić te same sprawdzenia bez walki z interfejsem. Właśnie dlatego warto zestawić kilka popularnych opcji obok siebie, zamiast patrzeć tylko na marketing.
Które narzędzia sprawdzają się najlepiej w praktyce
Poniższe zestawienie traktuję jako mapę decyzji, nie ranking absolutny. Dobre narzędzie to nie zawsze najpotężniejsze narzędzie, tylko takie, które odpowiada na konkretny problem i nie blokuje pracy po pierwszym godzinie.
| Narzędzie | Najmocniejsza strona | Ograniczenie | Dla kogo |
|---|---|---|---|
| LTspice | Szybka, stabilna symulacja analogowa i duża biblioteka modeli | Mniej wygodne przy projektach mocno mieszanych niż wyspecjalizowane środowiska embedded | Układy analogowe, zasilacze, filtry, wzmacniacze |
| KiCad z ngspice | Integracja ze schematem i ścieżką od projektu do PCB | Trzeba pilnować poprawnych modeli i ustawień, bo środowisko jest bardziej techniczne | Osoby projektujące płytki i chcące testować układ w tym samym ekosystemie |
| Falstad / CircuitJS | Bardzo szybki start i wizualny, intuicyjny podgląd działania | Modele są uproszczone, więc wyniki służą raczej do nauki niż do finalnej weryfikacji projektu | Początkujący, dydaktyka, szybkie eksperymenty |
| Proteus | Silna symulacja embedded, w tym współpraca hardware'u i firmware'u | Płatny i cięższy niż prostsze narzędzia, więc nie zawsze opłaca się do małych testów | Projekty z mikrokontrolerami, edukacja, debugowanie systemów wbudowanych |
| TINA-TI | Wygodny start w analizie DC, transient i częstotliwościowej, z naciskiem na układy analogowe | Najbardziej sensowny, gdy pracujesz wokół komponentów TI | Układy analogowe, zasilanie, szybkie analizy aplikacyjne |
W mojej ocenie najrozsądniej jest zacząć od narzędzia, które pasuje do typu projektu, a dopiero potem rozbudowywać warsztat o kolejne środowisko. Jeśli robisz głównie analog, LTspice lub TINA-TI dają bardzo dobry start; jeśli budujesz płytki, naturalny wybór to KiCad z ngspice; jeśli uczysz się podstaw, browserowy symulator bywa najszybszą drogą do zrozumienia zależności między elementami. Mając to uporządkowane, można przejść do samej metody pracy, bo nawet najlepszy program da słaby wynik przy źle przygotowanym teście.
Jak przygotować pierwszy sensowny test krok po kroku
Najlepsze pierwsze doświadczenia z symulacją zaczynają się od małego układu. Nie od przetwornicy o połowie strony parametrów, tylko od czegoś, co da się policzyć ręcznie i porównać z wynikiem programu.
- Wybierz prosty obwód, na przykład dzielnik napięcia, filtr RC, prosty wzmacniacz albo źródło z tranzystorem.
- Ustal jedno pytanie, na które chcesz odpowiedzieć, na przykład „jakie będzie napięcie wyjściowe po skoku?” albo „gdzie leży częstotliwość graniczna?”
- Dodaj realistyczne źródło, obciążenie i modele elementów, zamiast zakładać wszystko idealne.
- Uruchom tylko jedną analizę na raz, żeby nie mieszać interpretacji DC, transient i AC.
- Porównaj wynik z prostym obliczeniem na kartce lub kalkulatorem, bo to od razu pokaże, czy symulator i twoje założenia są spójne.
- Dopiero potem modyfikuj wartości i sprawdzaj, jak układ reaguje na zmianę rezystora, kondensatora czy parametru modelu.
Tu bardzo pomaga dyscyplina opisu elementów. Netlista, czyli tekstowy zapis połączeń i parametrów, bywa nudna, ale szybko ujawnia błędy, które w graficznym schemacie potrafią umknąć. Jeśli pierwszy test ma być użyteczny, musi być mały, czytelny i porównywalny z prostym rachunkiem. Następny krok to poznanie błędów, które najczęściej psują wyniki nawet w dobrze narysowanym projekcie.
Najczęstsze błędy, które zafałszowują wynik
W praktyce najwięcej problemów nie bierze się z samego programu, tylko z tego, jak został użyty. I tu pojawiają się powtarzalne pułapki, które widzę szczególnie często u osób zaczynających pracę z symulacją.
- Brak masy lub źle zdefiniowany punkt odniesienia - bez poprawnego odniesienia napięcia wynik jest bezwartościowy albo losowy.
- Zbyt idealne źródła i elementy - idealny zasilacz, idealny kondensator i idealny wzmacniacz tworzą układ, który nie istnieje na stole.
- Pomijanie obciążenia - układ bez obciążenia często wygląda pięknie, ale po podłączeniu następnego stopnia zachowuje się już zupełnie inaczej.
- Ignorowanie ESR i ESL - rezystancja i indukcyjność pasożytnicza kondensatorów oraz ścieżek potrafią całkowicie zmienić odpowiedź dynamiczną.
- Nadmierne zaufanie do modelu - model producenta jest dobry wtedy, gdy odpowiada rzeczywistemu zakresowi pracy; poza nim zaczyna się przybliżenie.
- Analiza zbyt dużego fragmentu naraz - im bardziej złożony układ, tym trudniej zrozumieć, skąd wziął się dany błąd.
Najbardziej mylące są te symulacje, które „ładnie wyglądają”, ale nie mają kontaktu z realnym układem. Dlatego zawsze sprawdzam minimum trzy rzeczy: punkt pracy, zachowanie przy obciążeniu i wrażliwość na zmianę parametrów. To prowadzi naturalnie do pytania, jak wykorzystać takie podejście w codziennej pracy, a nie tylko w pojedynczym eksperymencie.
Jak używać symulacji przed lutownicą i po pierwszym pomiarze
Największą wartość daje mi symulacja wtedy, gdy staje się częścią zwykłego rytmu pracy, a nie osobnym etapem robionym od święta. Przed zamówieniem PCB pozwala skrócić listę niewiadomych, a po złożeniu układu pomaga porównać rzeczywisty pomiar z tym, czego oczekiwałem od modelu.
W praktyce robię to tak: najpierw sprawdzam działanie samej topologii, potem upewniam się, że elementy mają sensowne marginesy, a na końcu patrzę, jak układ zachowa się przy skrajnych wartościach tolerancji. To szczególnie ważne w zasilaczach, filtrach aktywnych, torach audio i prostych układach pomiarowych. Jeśli projekt zawiera mikrokontroler, symulacja bywa jeszcze cenniejsza, bo pozwala od razu ocenić interakcję z peryferiami i reagować na błędy logiki zanim pojawią się na produkcyjnej płytce.
Warto też pamiętać o kompromisie: im bardziej chcesz symulować cały system, tym większa szansa, że utkniesz w modelowaniu zamiast w projektowaniu. Dlatego ja ustawiam sobie granicę: jeśli odpowiedź na pytanie da się uzyskać prostszym testem, biorę prostszy test. Gdy trzeba dojść do szczegółów, dopiero wtedy rozbudowuję model o pasożyty, tolerancje i zachowanie rzeczywistych elementów. Takie podejście najlepiej przygotowuje do kolejnego kroku, czyli złożenia własnego zestawu dobrych nawyków.
Jak zamienić symulację w realną przewagę przy kolejnych projektach
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, brzmiałaby tak: nie ucz się programu od strony funkcji, tylko od strony decyzji projektowych, które ma ci ułatwić. Dobre środowisko symulacyjne powinno odpowiadać na trzy pytania: czy układ działa, gdzie jest jego granica i co się stanie, gdy zmienię jeden parametr.
- Buduj małe testy zamiast od razu symulować cały projekt.
- Porównuj wynik programu z prostym rachunkiem lub z pomiarem referencyjnym.
- Traktuj modele jako przybliżenie, nie jako wyrocznię.
- Wybieraj narzędzie pod typ projektu, a nie pod listę marketingowych funkcji.
W dobrze prowadzonym warsztacie symulacja nie zastępuje lutowania ani oscyloskopu, ale bardzo skutecznie zmniejsza liczbę nietrafionych prób. To właśnie dlatego warto mieć pod ręką takie środowisko jeszcze zanim pojawi się pierwszy prototyp na stole.
