W praktyce enkoder trafia na stół elektronika wtedy, gdy trzeba precyzyjnie odczytać obrót gałki, pozycję wału albo kierunek ruchu. Ten artykuł pokazuje, jak czytać schemat połączeń, jak rozpoznać piny A, B i Z, a także jak uniknąć błędów, które najczęściej psują odczyt przy pierwszym uruchomieniu. Dorzucam też prostą metodę sprawdzenia układu miernikiem, żeby nie zgadywać, tylko szybko dojść do źródła problemu.
Najważniejsze rzeczy, które warto wiedzieć przed podłączeniem enkodera
- W warsztacie najczęściej spotkasz enkoder obrotowy inkrementalny, a w automatyce także wersje absolutne i różnicowe.
- Najważniejsze sygnały to zwykle A, B i opcjonalnie Z, a ich kolejność decyduje o kierunku zliczania.
- Przy enkoderach mechanicznych prawie zawsze trzeba zadbać o podciąganie wejść i eliminację drgań styków.
- Na krótkich przewodach wystarcza prosty układ, ale przy dłuższych połączeniach liczy się ekranowanie i odporność na zakłócenia.
- Większość problemów wynika nie z samego enkodera, tylko z błędnego zasilania, masy albo programu zbyt wolno czytającego impulsy.
Co pokazuje schemat enkodera i jak go czytać
Na schemacie enkodera szukam przede wszystkim tego, jak powstaje informacja o ruchu. W prostych modułach obrotowych są to dwa kanały impulsowe, a w wersjach przemysłowych dochodzą jeszcze sygnały pomocnicze, zasilanie, masa i często ekran przewodu. To ważne rozróżnienie, bo sam rysunek może wyglądać podobnie, ale znaczenie pinów już nie.
W praktyce najczęściej spotkasz takie oznaczenia:
| Oznaczenie | Znaczenie | Na co uważać |
|---|---|---|
| A / CLK | Pierwszy kanał impulsowy | Kolejność względem B mówi o kierunku obrotu |
| B / DT | Drugi kanał impulsowy | Musi zmieniać stan w odpowiedniej fazie |
| Z / index | Impuls referencyjny | Nie każdy enkoder go ma; daje punkt odniesienia |
| SW | Przycisk w osi enkodera | To osobny styk, nie mylić z kanałami obrotu |
| COM / GND | Wspólny punkt odniesienia | Bez wspólnej masy odczyt szybko zaczyna pływać |
W enkoderach inkrementalnych kanały A i B są przesunięte w fazie, zwykle o 90 stopni elektrycznych. To właśnie dzięki temu kontroler wie, czy gałka obraca się w lewo, czy w prawo. W odmianach przemysłowych można spotkać także pary /A i /B, czyli sygnały zanegowane, które poprawiają odporność na zakłócenia przy dłuższych przewodach. Kiedy już to rozumiesz, łatwiej przejść od samego rysunku do poprawnego podłączenia.

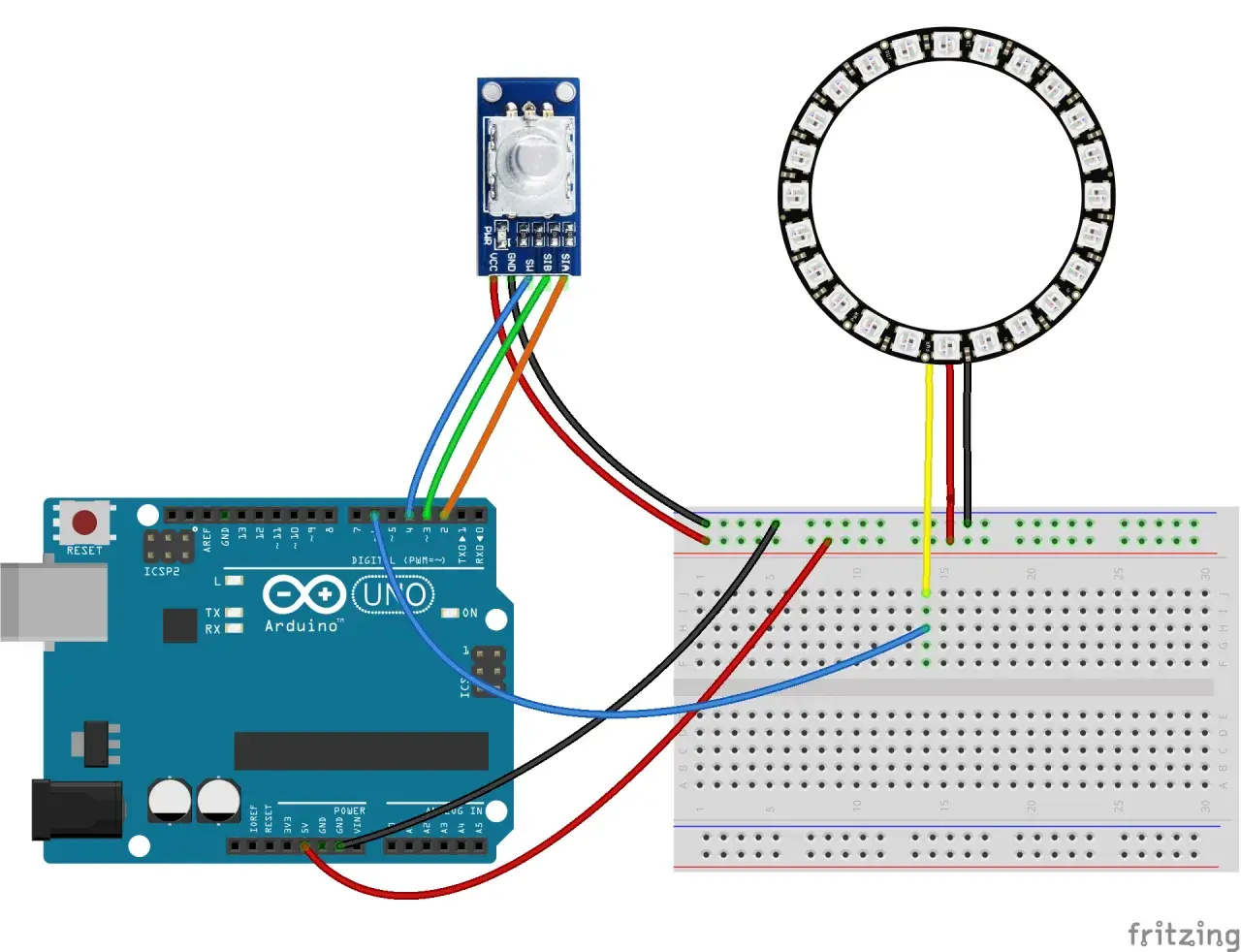

Jak podłączyć go w praktyce na płytce i w sterowniku
Ja zawsze zaczynam od dokumentacji, nawet jeśli układ wydaje się banalny. Pierwszy błąd pojawia się już na tym etapie: ktoś zakłada, że każdy enkoder ma te same piny, a potem dziwi się, że odczyt nie działa albo kierunek jest odwrócony. Najbezpieczniejsza kolejność jest prosta: sprawdź napięcie zasilania, typ wyjścia i to, czy sygnał jest typu push-pull, open collector czy różnicowy.
- Ustal zasilanie - wiele modułów hobbystycznych pracuje z 5 V, ale układy 3,3 V też są częste. Na wejście mikrokontrolera nie podawaj napięcia wyższego niż dopuszcza dana płytka.
- Połącz masę wspólną - bez wspólnego odniesienia sygnały mogą wyglądać losowo, nawet jeśli sam enkoder jest sprawny.
- Dodaj podciąganie - przy wyjściach otwartych zwykle używam rezystorów 4,7-10 kΩ do VCC albo włączam wewnętrzne pull-upy, jeśli odcinki przewodów są krótkie.
- Wyprowadź A i B na szybkie wejścia - jeśli kontroler ma przerwania, warto z nich skorzystać, bo przy szybszym obrocie zwykłe odpytywanie w pętli bywa za wolne.
- Sprawdź kierunek - jeśli obrót jest liczony odwrotnie, zwykle wystarczy zamienić miejscami A i B.
W prostych modułach z przyciskiem, takich jak popularne enkodery do paneli sterujących, układ jest zwykle bardzo przyjazny do uruchomienia na płytce stykowej. Przy enkoderach przemysłowych sytuacja jest poważniejsza: dochodzi ekranowanie przewodu, poprawne prowadzenie masy i świadomy dobór wejść sterownika. Tu nie ma magii, jest tylko konsekwencja w okablowaniu. Sam schemat nie wystarczy jednak w każdej sytuacji, bo inny układ pokaże enkoder mechaniczny, a inny przemysłowy.
Inkrementalny, absolutny i moduł z przyciskiem
Najwięcej zamieszania robi to, że pod jednym słowem „enkoder” kryją się różne urządzenia. W warsztacie najczęściej interesuje mnie enkoder obrotowy inkrementalny, bo daje impulsy podczas ruchu i świetnie nadaje się do pokręteł, liczników, paneli i prostych interfejsów użytkownika. W automatyce spotyka się też wersje absolutne, które potrafią wskazać pozycję bez konieczności „liczenia od zera”.
| Typ | Jak działa | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|---|
| Inkrementalny mechaniczny | Dwa kanały A i B generują impulsy przy obrocie | Gałki, proste panele, projekty hobby, robotyka | Tani, prosty, łatwy do uruchomienia | Drgania styków, brak absolutnej pozycji po starcie |
| Absolutny | Każda pozycja ma własny kod | Oś maszyny, precyzyjny pomiar, praca po restarcie | Zna pozycję od razu po uruchomieniu | Wyższy koszt i bardziej złożony interfejs |
| Przemysłowy z wyjściem różnicowym | Przesyła pary sygnałów, np. A+/A- | Długie przewody, zakłócenia, CNC, automatyka | Bardzo dobra odporność na szum | Wymaga odpowiedniego wejścia i poprawnego okablowania |
| Moduł z przyciskiem | Obrót i klik są rozdzielone na kanały obrotu oraz SW | Menu urządzeń, interfejsy użytkownika, sterowanie parametrami | Wygodny i tani w użyciu | Łatwo pomylić piny i zignorować bounce |
Jeżeli projektuję prosty interfejs, biorę zwykle moduł mechaniczny. Jeżeli pracuję przy osi, silniku albo dłuższym przewodzie, nie upieram się przy tanim rozwiązaniu, tylko wybieram układ lepiej dopasowany do warunków. To właśnie różnice między typami najlepiej wychodzą dopiero przy uruchomieniu, a tam najwięcej problemów robią drobne błędy montażowe.
Najczęstsze błędy, przez które odczyt wariuje
Przy enkoderach widzę kilka powtarzających się problemów. Część z nich ma charakter czysto elektryczny, część programowy, ale efekt końcowy jest ten sam: wskazania skaczą, kierunek jest odwrócony albo licznik gubi impulsy. Zwykle nie oznacza to uszkodzenia elementu, tylko źle złożony układ.
- Brak wspólnej masy - sygnał nie ma punktu odniesienia i wejście „pływa”.
- Mylenie pinów - COM, GND, VCC i SW wyglądają podobnie tylko na pierwszy rzut oka.
- Za słabe podciąganie - przy długich przewodach wejście reaguje na zakłócenia zamiast na ruch.
- Brak eliminacji drgań styków - mechaniczny enkoder potrafi wygenerować kilka fałszywych zboczy na jeden klik.
- Zbyt wolny odczyt w programie - jeśli kod robi dużo rzeczy po drodze, część impulsów po prostu ucieka.
- Za długa, nieekranowana wiązka - szczególnie w otoczeniu silników, przekaźników i zasilaczy impulsowych.
W przypadku modułów mechanicznych nie warto walczyć z fizyką. Drgania styków są normalne i trzeba je obsłużyć, a nie udawać, że nie istnieją. W praktyce stosuję albo filtrację programową rzędu kilku do kilkunastu milisekund, albo prostą logikę stanów, która akceptuje tylko poprawną sekwencję A/B. Jeśli zrobisz to zbyt agresywnie, zaczniesz gubić szybkie obroty, więc kompromis ma tu znaczenie. Gdy odrzucisz te pułapki, zostaje szybka diagnostyka, czyli sprawdzenie enkodera miernikiem lub oscyloskopem.
Jak sprawdzić enkoder miernikiem, zanim szukasz winy w kodzie
Ja zawsze testuję sprzęt, zanim zacznę poprawiać program. Miernik i prosty oscyloskop potrafią oszczędzić bardzo dużo czasu, bo od razu pokazują, czy problem siedzi w mechanice, sygnale, czy w logice odczytu. Przy enkoderze obrotowym taki test jest naprawdę prosty.
- Sprawdź ciągłość połączeń - dla mechanicznego enkodera obracaj osią bardzo powoli i obserwuj, czy styk wspólny przechodzi kolejno przez A i B.
- Zobacz, czy klik jest stabilny - jeśli jeden punkt obrotu daje kilka przypadkowych przejść, styk może być zużyty albo układ źle podciągnięty.
- Obserwuj przebiegi na oscyloskopie - kanały A i B powinny tworzyć przebiegi przesunięte w fazie. Jeśli zbocza są poszarpane, problemem bywa bounce lub zakłócenia.
- Sprawdź kanał Z - jeśli enkoder go ma, powinien pojawić się jeden impuls referencyjny na obrót.
- Porównaj kierunek ruchu - zamiana A i B odwróci kierunek zliczania, ale sam sygnał nadal będzie poprawny.
Jeśli nie masz oscyloskopu, nadal możesz zrobić dużo. Dobrze napisany, krótki szkic testowy z liczeniem impulsów i wyświetlaniem wartości na monitorze szeregowym zwykle wystarcza, żeby odróżnić problem sprzętowy od programowego. Warto tylko nie zasypywać kodu dodatkowymi opóźnieniami, bo wtedy sam sobie zafałszujesz wynik. Na koniec warto jeszcze uporządkować warsztat tak, aby taki układ zadziałał bez niepotrzebnych prób i błędów.
Co warto przygotować w warsztacie, żeby taki układ zadziałał za pierwszym razem
Gdybym miał wskazać kilka rzeczy, które realnie skracają czas uruchamiania, postawiłbym na porządek w okablowaniu i podstawowe elementy bierne. Dwa rezystory podciągające, krótka wiązka przewodów i jasne oznaczenie pinów często robią większą różnicę niż najbardziej rozbudowany program.
- Rezystory 4,7 kΩ i 10 kΩ do podciągania wejść.
- Przewody o rozsądnej długości, a przy dłuższych odcinkach także ekran lub skrętkę.
- Stabilne źródło 3,3 V lub 5 V zgodne z wymaganiami modułu.
- Oscyloskop albo prosty analizator stanów, jeśli pracujesz częściej z sygnałami impulsowymi.
- Świadomy odczyt w przerwaniu zamiast ciężkiej pętli z opóźnieniami.
- Notatka z oznaczeniami pinów, bo przy kilku podobnych modułach łatwo je pomylić.
Jeżeli patrzysz na schemat enkodera i chcesz szybko dojść do działania, zacznij od identyfikacji A, B, GND i zasilania, a dopiero potem zajmij się filtracją i programem. W większości warsztatowych projektów to właśnie porządek w okablowaniu, poprawne podciąganie i krótki, prosty test decydują o tym, czy enkoder liczy równo, czy tylko sprawia wrażenie, że działa.
