Dobra obsługa oscyloskopu zaczyna się od trzech rzeczy: właściwej sondy, stabilnego wyzwalania i sensownej skali czasu. W warsztacie elektronika to narzędzie nie służy do oglądania „ładnego wykresu”, tylko do sprawdzenia, czy układ naprawdę pracuje tak, jak powinien: czy jest zasilanie, gdzie pojawia się zakłócenie, jak wyglądają zbocza i czy sygnał nie gubi się po drodze.
W tym tekście pokazuję, jak przygotować sprzęt, ustawić przebieg na ekranie i odczytać z niego konkretne informacje bez zgadywania. Dorzucam też typowe błędy, które potrafią zepsuć nawet dobry pomiar.
Najpierw ustaw sondę i trigger, a dopiero potem oceniaj przebieg
- Oscyloskop pokazuje napięcie w funkcji czasu, więc najważniejsze są trzy osie: pion, czas i wyzwalanie.
- Do większości pomiarów zaczynam od sondy 10X, bo mniej obciąża układ i zwykle daje lepszy zapas jakości pomiaru.
- Stabilny trigger jest ważniejszy niż „ładny obraz” ustawiony przypadkiem.
- Przy tętnieniach zasilania przydaje się sprzężenie AC, a przy pełnym sygnale lepiej zostać przy DC.
- Wiele błędów wynika nie z badanego układu, tylko z niewłaściwego podłączenia sondy lub złych nastaw.
- Do innych zadań służą sondy pasywne, aktywne, prądowe i różnicowe, więc warto dobrać je do problemu, a nie „na wszelki wypadek”.
Co trzeba zrozumieć przed pierwszym pomiarem
Oscyloskop nie pokazuje „prawdy absolutnej” o układzie. Pokazuje sygnał tak, jak został pobrany przez sondę, wejście i ustawienia instrumentu. To ważne, bo przy szybkim przebiegu sam pomiar może go lekko obciążyć, spłaszczyć albo dodać ringing, czyli drobne dzwonienie po zboczu.
Jeśli mam to uprościć do minimum, patrzę na trzy rzeczy. Po pierwsze: oś pionowa, czyli amplituda i offset. Po drugie: oś pozioma, czyli czas i czas narastania. Po trzecie: trigger, czyli warunek, od którego oscyloskop zaczyna rysować przebieg. Bez tych trzech elementów trudno wyciągnąć sensowny wniosek z ekranu.
W praktyce najczęściej sprawdza się też jedna zasada: jeśli sygnał wygląda dziwnie, nie zakładaj od razu awarii układu. Najpierw sprawdź sondę, punkt masy i ustawienia wejścia. Dopiero potem szukaj usterki w samym obwodzie. To prowadzi prosto do przygotowania stanowiska, bo tam najłatwiej popełnić błąd.
Jak przygotować oscyloskop i sondę do pracy
Ja zwykle zaczynam od sprawdzenia, czy kanał ma poprawnie ustawioną tłumienność sondy. Jeśli używasz sondy 10X, oscyloskop też musi „wiedzieć”, że sygnał jest tłumiony dziesięciokrotnie. Inaczej odczytasz zaniżoną amplitudę i całe dalsze wnioski będą przesunięte o jeden prosty błąd konfiguracji.
Następny krok to punkt masy. Przy większości pomiarów w warsztacie najlepiej podłączyć krótką, możliwie bliską masę do tego samego punktu odniesienia, z którego korzysta badany fragment układu. Długi przewód masowy potrafi wprowadzić fałszywe oscylacje, szczególnie przy szybkich zboczach i przetwornicach impulsowych.
Tu warto zatrzymać się na bezpieczeństwie. W typowym oscyloskopie laboratoryjnym masa wejścia jest odniesiona do uziemienia. To oznacza, że klips masy nie jest „dowolnym drugim przewodem”, tylko realnym połączeniem z ziemią. Jeśli podepniesz go do niewłaściwego punktu w układzie sieciowym, możesz zrobić zwarcie. Przy pomiarach po stronie sieci lub na układach „floating” używam sondy różnicowej albo innego rozwiązania izolowanego, zamiast próbować obejść temat na siłę.
Przed właściwym pomiarem sprawdzam jeszcze kompensację sondy na wyjściu kalibracyjnym oscyloskopu. Chodzi o to, by prostokąt z wyjścia testowego nie był zniekształcony przez źle dobraną kompensację pojemnościową. To drobny krok, ale później oszczędza sporo czasu, bo eliminuje jeden z najbardziej podstępnych błędów.
| Co sprawdzić | Po co to robić | Co się psuje, gdy to zignorujesz |
|---|---|---|
| Tłumienie sondy | Żeby ekran pokazywał prawdziwą amplitudę | Zaniżony lub zawyżony odczyt napięcia |
| Punkt masy | Żeby ograniczyć zakłócenia i pętle masy | Ringing, szum i fałszywe oscylacje |
| Kompensacja sondy | Żeby prostokąt testowy był poprawny | Zniekształcone zbocza i błędna interpretacja |
| Sprzężenie wejścia | Żeby widzieć to, co naprawdę chcesz mierzyć | Ukryta składowa stała albo niepotrzebny offset na ekranie |
| Tryb pomiaru | Żeby nie gubić krótkich zdarzeń | Ucieczka impulsów i losowy obraz przebiegu |
Jeśli ten etap jest zrobiony dobrze, dalsza konfiguracja staje się dużo prostsza. Teraz można już ustawić ekran tak, żeby sygnał był czytelny, a nie tylko „obecny” na wyświetlaczu.

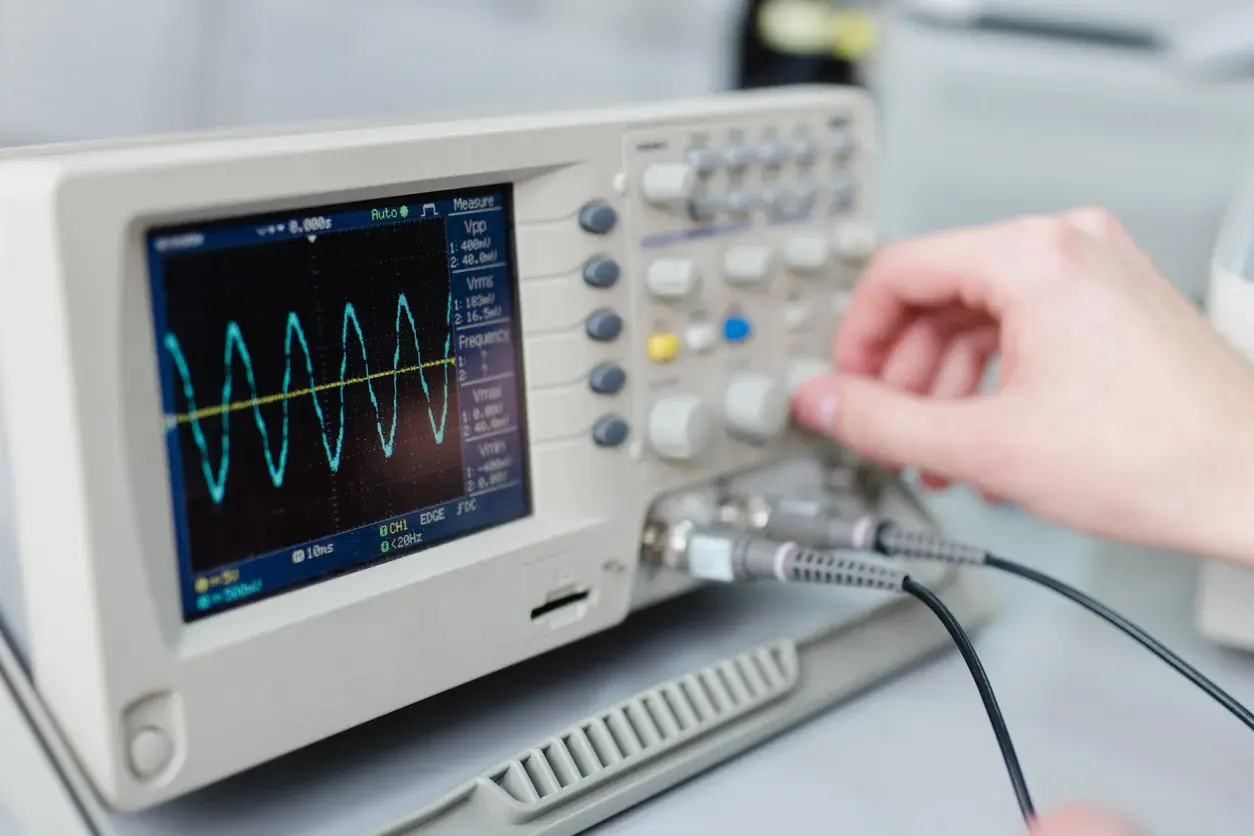

Jak ustawić ekran, skalę i wyzwalanie
Najpierw ustawiam amplitudę tak, aby przebieg zajmował mniej więcej kilka działek w pionie, zamiast przyklejać się do krawędzi albo znikać w jednym cienkim pasku. Taki obraz łatwiej ocenić, a oscyloskop ma też sensowniejszy zapas do liczenia amplitudy, offsetu i przesterowania.
Potem reguluję czas. Chcę widzieć na ekranie przynajmniej jeden pełny okres sygnału, a najlepiej kilka. Przy sygnałach okresowych to pozwala zauważyć stabilność, jitter i ewentualne zakłócenia. Przy impulsach lub jednorazowych zdarzeniach wolę zacząć od trybu pojedynczego, czyli single, żeby nie przegapić krótkiego błysku, który pojawia się tylko raz.
Trigger ustawiam zwykle na zboczu narastającym albo opadającym i stawiam poziom mniej więcej w środku zakresu sygnału. Jeśli sygnał jest zaszumiony, pomóc może odpowiedni filtr triggera albo lekkie zawężenie pasma wejściowego, ale nie traktuję tego jako stałej recepty. To są narzędzia do ujarzmienia obrazu, nie do maskowania problemu.
W wielu sytuacjach przydaje się też sprzężenie wejścia. DC pokazuje cały sygnał razem ze składową stałą, więc jest dobrym wyborem przy logice, PWM i większości przebiegów sterujących. AC odcina składową stałą, dlatego przydaje się do oglądania tętnień na zasilaniu, kiedy interesuje mnie drobna zmienność na tle dużego napięcia stałego.
- Ustaw kanał i wpisz poprawne tłumienie sondy.
- Dobierz pion tak, by sygnał był dobrze widoczny, ale nie „spłaszczony” na krańcach.
- Ustaw podstawę czasu tak, żeby zobaczyć sensowny wycinek przebiegu.
- Wybierz trigger na zboczu i ustaw poziom w pobliżu środka sygnału.
- Jeśli szukasz pojedynczego błędu, przełącz się na single.
- Jeśli obraz jest zbyt zaszumiony, dopiero wtedy użyj ograniczenia pasma albo uśredniania.
Po takim ustawieniu ekran przestaje „uciekać” i zaczyna naprawdę pomagać. Wtedy można przejść z samego oglądania do sensownego odczytywania parametrów.
Jak odczytywać przebieg bez zgadywania
Najprostsze pytanie brzmi: czy sygnał ma taki poziom, jakiego oczekuję? To sprawdzam jako pierwsze, ale na tym nie kończę. W warsztacie elektronika znacznie częściej interesuje mnie kształt niż sama wartość chwilowa, bo kształt zdradza problem z zasilaniem, terminacją, obciążeniem albo sterowaniem.
Przy sygnałach cyfrowych patrzę na czas narastania i opadania, overshoot, ringing oraz odstęp między zboczami. Krótkie, ostre zbocze nie musi wyglądać „ładnie”, ale powinno być powtarzalne. Jeżeli po każdym zboczu widać coraz większe dzwonienie, to często jest to ślad po nie najlepszym prowadzeniu masy, zbyt długiej sondzie albo zbyt szybkiej ścieżce bez kontroli impedancji.
Przy układach z zasilaniem impulsowym skupiam się na tętnieniach, skokach obciążenia i odpowiedzi na zmianę stanu. W takim przypadku interesuje mnie nie tylko amplituda ripple, ale także to, czy pojawiają się krótkie szpilki i jak szybko układ wraca do stabilności. Właśnie dlatego sama wartość „średnia” bywa myląca.
- Amplituda i Vpp mówią, jak duży jest sygnał między minimum a maksimum.
- Częstotliwość i okres pozwalają sprawdzić, czy układ pracuje z właściwym taktowaniem.
- Wypełnienie jest kluczowe przy PWM, bo opisuje stosunek czasu stanu wysokiego do całego cyklu.
- Offset pokazuje, czy przebieg jest przesunięty względem zera lub punktu odniesienia.
- Phase pomaga porównywać dwa kanały i sprawdzać opóźnienia między sygnałami.
Gdy analizuję dwa kanały równocześnie, łatwo zobaczyć, czy jeden sygnał wyprzedza drugi, czy może po prostu jest źle podłączony. To ważne, bo część problemów wygląda na logiczne, a w rzeczywistości jest czysto pomiarowa. I właśnie z takich pomyłek biorą się najczęściej błędne diagnozy.
Najczęstsze błędy w warsztacie elektronika
Najbardziej klasyczny błąd to zbyt długi przewód masowy sondy. Na wolnym przebiegu jeszcze uchodzi, ale przy szybkich zboczach potrafi dodać fałszywe oscylacje, które wyglądają jak usterka układu. Jeśli widzę dziwny „dzwonek” dokładnie po zboczu, najpierw skracam masę sondy, a dopiero potem zaczynam podejrzewać projekt.
| Objaw na ekranie | Prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Przebieg faluje i trudno go zatrzymać | Źle ustawiony trigger lub poziom wyzwalania | Ustaw wyzwalanie na zboczu i przesuń poziom bliżej środka sygnału |
| Sygnał wygląda na zniekształcony przy zboczu | Za długi przewód masy albo zbyt duże obciążenie sondą | Skróć masę, użyj sondy 10X, sprawdź punkt pomiaru |
| Amplituda jest wyraźnie za mała | Niepoprawne tłumienie sondy w menu kanału | Wpisz właściwy współczynnik sondy |
| Na ekranie brakuje drobnych szczegółów | Zbyt małe pasmo lub włączone ograniczenie pasma | Sprawdź pasmo przyrządu i wyłącz filtr, jeśli potrzebujesz pełnego obrazu |
| Pomiar zasilacza wygląda czysto, ale układ nadal działa źle | Oglądasz zbyt uśredniony obraz albo zły punkt odniesienia | Zmień miejsce pomiaru, sprawdź ripple i krótkie szpilki |
| Układ gaśnie po podłączeniu sondy | Pomiar za bardzo obciąża obwód lub masa została podłączona w złe miejsce | Przerwij pomiar, zweryfikuj punkt masy i dobierz inną metodę |
W praktyce największą różnicę robi nie „drogi oscyloskop”, tylko konsekwencja w sprawdzaniu podstaw. Jeśli nie masz pewności, czy widzisz rzeczywisty sygnał, zawsze wróć do sondy, masy i pasma. To szybsze niż wielominutowe zgadywanie na podstawie pięknie narysowanego, ale mylącego wykresu.
Jak dobrać sondę i tryb pracy do zadania
Nie każda sonda nadaje się do każdego pomiaru. Do wielu napraw i ćwiczeń wystarczy dobra sonda pasywna 10X, bo jest uniwersalna i zwykle rozsądnie równoważy wygodę z jakością pomiaru. Ja traktuję ją jako domyślny wybór, a dopiero potem zastanawiam się, czy potrzebuję czegoś bardziej specjalistycznego.
| Rodzaj sondy | Kiedy ma sens | Mocna strona | Ograniczenie |
|---|---|---|---|
| Pasywna 10X | Większość pomiarów warsztatowych | Dobra równowaga między wygodą, kosztem i jakością | Nie jest najlepsza do bardzo szybkich lub bardzo delikatnych sygnałów |
| Aktywna | Wysokie częstotliwości i niskie poziomy sygnału | Mniejsze obciążenie układu i wyższa użyteczna szybkość pomiaru | Wyższy koszt i większa wrażliwość na sposób podłączenia |
| Prądowa | Gdy chcesz mierzyć prąd bez przerywania obwodu | Umożliwia wygodny pomiar poboru i impulsów prądowych | Nie pokazuje napięcia, więc nie zastępuje zwykłej sondy |
| Różnicowa | Pomiar między dwoma punktami bez odniesienia do masy | Bezpieczniejsza i sensowniejsza przy punktach „floating” | To dodatkowy koszt, ale często jedyny poprawny wybór |
Warto też pamiętać, że nowoczesny oscyloskop cyfrowy daje więcej niż sam obraz linii. Przydają się pomiary automatyczne, tryb single, uśrednianie, zoom i zapisywanie zrzutów. Jednak te funkcje nie naprawią złego podłączenia. Jeśli sonda jest źle dobrana albo punkt masy jest przypadkowy, nawet najlepsze menu nie uratuje wyniku.
Do typowych zadań w warsztacie, takich jak sprawdzanie PWM, diagnostyka zasilaczy, analiza tętnień czy podgląd logiki mikrokontrolera, najważniejsze są: poprawny punkt pomiaru, sensowna sonda i stabilny trigger. Reszta to usprawnienia, nie fundament.
Co warto zapisać po pomiarze, żeby wrócić do wyniku
Po dobrym pomiarze zapisuję nie tylko zrzut ekranu, ale też ustawienia, które do niego doprowadziły. Bez tego po kilku dniach trudno odtworzyć, dlaczego przebieg wyglądał akurat tak, a nie inaczej. A w praktyce serwisowej powtarzalność jest często ważniejsza niż jednorazowe „ładne” wykresy.
Notuję więc: typ sondy, tłumienie, sprzężenie AC lub DC, ustawienie triggera, podstawę czasu i ewentualne filtry. Jeśli pracuję nad konkretnym układem, dopisuję także punkt pomiarowy i oczekiwany wynik. Dzięki temu łatwiej porównać kolejne testy i odróżnić realną zmianę od przypadku.
To właśnie taki nawyk sprawia, że praca z oscyloskopem staje się szybka i przewidywalna. Najpierw ustawiam sprzęt tak, by nie kłamał, potem odczytuję sygnał, a na końcu zostawiam sobie ślad, do którego mogę wrócić przy następnym uruchomieniu układu.
