Ten artykuł wyjaśnia, czym jest standard IPC/WHMA-A-620, kiedy faktycznie ma znaczenie w warsztacie elektronika i jak przełożyć jego wymagania na codzienną pracę przy kablach, złączach oraz wiązkach przewodów. Pokażę też, jak odróżnić go od norm dotyczących płytek PCB, jak czytać klasy jakości i na co uważać, żeby nie oceniać połączeń „na oko”.
Najważniejsze rzeczy o normie 620 w skrócie
- To standard dla kabli, wiązek przewodów i połączeń interkonektowych, a nie dla komputerów przemysłowych ani samych płytek PCB.
- Aktualnie w praktyce patrzy się na rewizję F, jeśli dokumentacja klienta nie wskazuje inaczej.
- Norma opisuje materiały, metody, testy i kryteria akceptacji dla połączeń zaciskanych, mechanicznie zabezpieczonych i lutowanych.
- Klasa 1, 2 i 3 ustala poziom rygoru jakości, a nie „ładność” wykonania.
- W małym warsztacie standard działa najlepiej jako wspólny język dla montażu, kontroli jakości i klienta.
- Sam standard nie zastępuje planu kontroli procesu, więc warto połączyć go z własną checklistą i dokumentacją zdjęciową.
Czym jest standard 620 i dlaczego dotyczy warsztatu elektronika
W praktyce pod tym oznaczeniem najczęściej chodzi o IPC/WHMA-A-620, czyli standard akceptacji dla kabli i wiązek przewodów. Jak podaje IPC, aktualna rewizja F opisuje materiały, metody, testy i kryteria akceptacji dla połączeń zaciskanych, mechanicznie zabezpieczonych i lutowanych. To ważne rozróżnienie: nie mówimy tu o samych płytkach drukowanych, lecz o całym świecie przewodów, złączy, końcówek i wiązek.
W warsztacie elektronika taki standard przydaje się przy prototypach, naprawach, krótkich seriach i przy budowie urządzeń, w których połączenia kablowe są równie ważne jak elektronika na PCB. Ja traktuję go jak wspólny język między osobą, która składa wiązkę, a osobą, która ją odbiera. Bez tego łatwo o spór w stylu „u mnie wygląda dobrze” kontra „dla klienta to już wada”.
Warto też pamiętać, że standard nie jest tylko „papierem do audytu”. On porządkuje oczekiwania: co uznajemy za poprawne, co jest ostrzeżeniem o problemie procesu, a co jest już defektem. Jeśli zlecenie nie określa klasy ani wymagań, to właśnie wtedy najczęściej zaczynają się nieporozumienia. Do praktycznych zastosowań wrócę za chwilę, bo najwięcej wartości widać dopiero na stole roboczym.

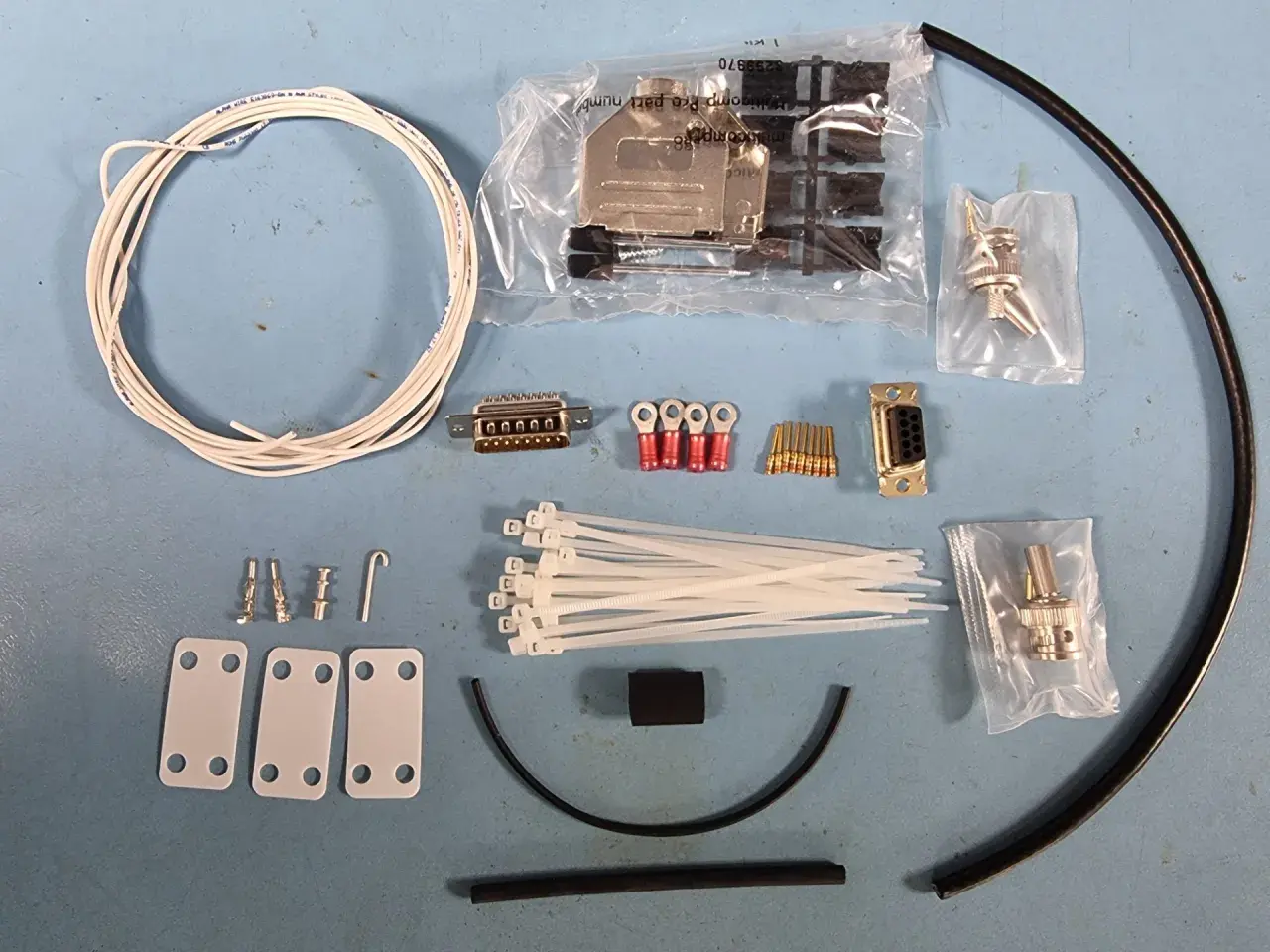

Co standard obejmuje w praktyce warsztatu elektronika
Norma obejmuje nie tylko końcową ocenę połączenia, ale też cały zestaw działań, które do niego prowadzą. W praktyce chodzi o przygotowanie przewodu, zaciskanie, lutowanie, łączenie mechaniczne, ocenę izolacji, identyfikację przewodów oraz sprawdzenie, czy gotowa wiązka spełnia wymagania odbiorcze. To właśnie dlatego IPC/WHMA-A-620 jest tak użyteczna w warsztacie, gdzie jeden błąd na początku potrafi zepsuć cały montaż.
Najważniejsza rzecz, którą lubię w tym standardzie, to rozróżnienie między process indicator a defektem. Wskaźnik procesu nie oznacza jeszcze odrzutu, ale mówi, że coś jest na granicy i wymaga uwagi. Defekt to już przekroczenie kryterium. Ta różnica brzmi drobno, ale w codziennej kontroli jakości oszczędza mnóstwo czasu i kłótni.
- Po odizolowaniu przewodu sprawdza się, czy żyła nie została uszkodzona i czy długość odizolowania pasuje do złącza.
- Po zacisku liczy się pełne i równomierne objęcie żyły oraz izolacji tam, gdzie przewidziano to konstrukcyjnie.
- Po lutowaniu ocenia się zwilżenie, kształt spoiny i brak oznak przegrzania.
- Po złożeniu wiązki ważne są odciążenie mechaniczne, uporządkowanie przewodów i brak naprężeń w złączu.
W małym warsztacie nie trzeba od razu budować laboratorium. Wystarczy konsekwentny zestaw kryteriów, kilka zdjęć referencyjnych i jedna osoba, która naprawdę rozumie, co oznacza poprawny zacisk albo poprawna spoina. To prowadzi nas do najważniejszego elementu tej normy, czyli klasy jakości.
Trzy klasy jakości i jak wybrać właściwą
IPC/WHMA-A-620 pracuje na trzech klasach produktu. Klasa nie opisuje estetyki, tylko wymagany poziom niezawodności. Według IPC to użytkownik dokumentacji ma obowiązek wskazać klasę akceptacji; jeśli tego nie zrobi, producent musi oprzeć się na ustaleniach kontraktowych i projekcie. W praktyce to jeden z najczęstszych punktów zapalnych przy odbiorach.
| Klasa | Co oznacza | Typowe zastosowanie | Jak to czytać w warsztacie |
|---|---|---|---|
| 1 | Sprzęt, w którym najważniejsze jest to, że kompletny układ działa. | Prostsza elektronika użytkowa, mniej krytyczne urządzenia. | Dopuszcza więcej luzu, ale nie zwalnia z poprawnego wykonania połączenia. |
| 2 | Wymagana jest dłuższa żywotność i ciągłość pracy, ale przestój nie jest katastrofą. | Większość urządzeń dedykowanych, sterowanie, urządzenia serwisowe. | To często rozsądny punkt odniesienia dla warsztatu, jeśli klient nie wymaga ostrzejszych kryteriów. |
| 3 | Wysoka niezawodność, praca w trudnych warunkach, brak tolerancji dla awarii. | Systemy krytyczne, środowiska o podwyższonych wymaganiach, aplikacje wysokiej odpowiedzialności. | Tu nie ma miejsca na „prawie dobrze”. Odbiór jest znacznie ostrzejszy. |
Jeśli miałbym wskazać jedną praktyczną radę, byłaby to ta: nie wybieraj klasy po przyzwyczajeniu. Dobiera się ją do zastosowania, konsekwencji awarii i zapisów projektu. Dla warsztatu pracującego z prototypami i krótkimi seriami klasa 2 bywa najczęstszym, rozsądnym punktem wyjścia, ale przy urządzeniach krytycznych to za mało. I właśnie tutaj łatwo pomylić tę normę z inną, która wygląda podobnie, ale dotyczy czegoś zupełnie innego.
Czym różni się od IPC-A-610 i dlaczego łatwo je pomylić
To jeden z tych skrótów, które potrafią wywołać bałagan nawet w doświadczonym zespole. IPC-A-610 dotyczy akceptowalności zespołów elektronicznych, czyli przede wszystkim płytek PCB i montażu elektronicznego. IPC/WHMA-A-620 obejmuje z kolei kable, przewody i wiązki. Jeśli urządzenie ma jednocześnie płytę główną i wiązkę kablową, obie normy mogą być potrzebne równolegle.
| Obszar | IPC-A-610 | IPC/WHMA-A-620 |
|---|---|---|
| Główna domena | Montaż elektroniczny na PCB | Kable, przewody i wiązki |
| Najczęściej oceniane elementy | Lutowania, komponenty, montaż powierzchniowy i przewlekany | Zaciski, spoiny lutowane, połączenia mechaniczne, przygotowanie przewodów |
| Typowy błąd | Używanie kryteriów dla PCB do oceny wiązki | Ocenianie płytki według zasad dla kabli |
| Efekt w warsztacie | Spójna kontrola jakości elektroniki | Spójna kontrola jakości okablowania i interkonektów |
To rozróżnienie ma praktyczny skutek: płytka może przejść odbiór, a wiązka już nie, albo odwrotnie. W małych warsztatach często widzę, że całą uwagę poświęca się PCB, a okablowanie zostaje „do oceny po montażu”. To krótka droga do reklamacji, zwłaszcza wtedy, gdy urządzenie pracuje pod wibracją, w cieple albo przy częstych serwisach. Następny krok to wdrożenie normy tak, żeby nie zamienić jej w biurokrację.
Jak wdrożyć standard w małym warsztacie bez nadmiaru formalności
Tu nie trzeba rozbudowanego systemu od pierwszego dnia. Wystarczy kilka powtarzalnych zasad, które sprawiają, że każdy element przechodzi tę samą ocenę. Według IPC standard może służyć jako dokument zakupowy, ale nie określa częstotliwości kontroli w toku produkcji ani inspekcji końcowej. To oznacza, że plan kontroli trzeba dopisać samodzielnie.
- Ustal klasę produktu w zleceniu - bez tego cała reszta jest zgadywanką.
- Stwórz kartę akceptacji z kilkoma zdjęciami „dobrze” i „źle” dla najważniejszych połączeń.
- Dobierz narzędzia do złącza - zła zaciskarka psuje wynik szybciej niż zły operator.
- Zapisz punkty kontrolne po odizolowaniu, po zacisku i po montażu wiązki.
- Dodaj prosty test funkcjonalny, np. ciągłość, brak zwarć i ocenę mechaniczną połączenia.
W praktyce najbardziej pomaga jedna rzecz: wspólna biblioteka zdjęć i kilka jasno opisanych przypadków granicznych. Bez tego każdy reklamacyjny spór zaczyna się od nowa. Ja wolę wydać godzinę na przygotowanie wzorców niż pięć godzin na tłumaczenie, dlaczego dane połączenie nie powinno przejść odbioru. A skoro o błędach mowa, warto nazwać te, które pojawiają się najczęściej.
Najczęstsze błędy, które psują zgodność i niezawodność
Najwięcej problemów nie bierze się z jednej spektakularnej pomyłki, tylko z drobnych odchyleń, które sumują się w słaby wyrób. W kablach i wiązkach to szczególnie zdradliwe, bo połączenie może wyglądać poprawnie, a i tak zawieść po kilku cyklach pracy.
- Zbyt agresywne zdejmowanie izolacji - uszkodzona żyła osłabia połączenie, nawet jeśli wizualnie wszystko wygląda dobrze.
- Nieprawidłowy dobór końcówki lub terminala - zły przekrój albo zły typ zacisku daje pozornie poprawny, ale słaby styk.
- Brak odciążenia mechanicznego - przewód pracuje na złączu, więc z czasem pojawiają się pęknięcia i luzy.
- Ignorowanie wskaźników procesu - coś jeszcze nie jest wadą, ale już pokazuje, że proces wymyka się spod kontroli.
- Brak zgodności między rysunkiem a wykonaniem - najlepsza kontrola nie pomoże, jeśli dokumentacja i montaż mówią różnymi językami.
Najbardziej podstępny błąd? Zakładanie, że przejście testu ciągłości oznacza pełną jakość. Nie oznacza. Wiązka może przewodzić, a mimo to być źle odciążona, przegrzana podczas lutowania albo osłabiona mechanicznie. Właśnie dlatego standard 620 jest bardziej wymagający niż prosty test elektryczny. To też dobry moment, żeby powiedzieć, kiedy sama baza normy przestaje wystarczać.
Kiedy warto wyjść poza bazową normę i sięgnąć po addenda
Jeśli pracujesz przy sprzęcie dla lotnictwa, przestrzeni kosmicznej, kolei albo innych środowisk o podwyższonej odpowiedzialności, sama baza standardu może nie wystarczyć. Istnieją dodatki i rozszerzenia dla zastosowań space, military oraz rail transit, które podnoszą wymagania tam, gdzie wibracja, cykle termiczne i konsekwencje awarii są większe niż w zwykłym warsztacie. To już nie jest drobiazg administracyjny, tylko realna różnica w niezawodności.
Dla typowego warsztatu elektronicznego najważniejsze jest coś prostszego: zbudować na bazie tego standardu własny, powtarzalny sposób odbioru. Gdy każdy wie, czym jest poprawny zacisk, jak wygląda akceptowalna spoina i kiedy wskaźnik procesu trzeba zamienić w poprawkę, liczba sporów spada natychmiast. To właśnie daje znajomość normy 620 - mniej przypadkowości, mniej reklamacji i więcej przewidywalności w pracy z kablami oraz wiązkami. Jeśli kiedyś będziesz rozszerzać warsztat o bardziej wymagające projekty, ta baza ułatwi wejście w wyższe wymagania bez chaosu.
W praktyce nie trzeba znać całej normy na pamięć, żeby korzystać z niej dobrze. Wystarczy traktować ją jak narzędzie do podejmowania decyzji: co akceptuję, co poprawiam i kiedy projekt wymaga ostrzejszych kryteriów niż zwykłe „działa”.
