Żyły w kablu USB: Jak rozpoznać, naprawić i wybrać dobry kabel?

Artur Wójcik .

28 kwietnia 2026

Kolorowe kable USB z różnymi końcówkami. Opis żył kabla USB pomoże Ci wybrać odpowiedni.

W kablu USB najważniejsze są nie tylko same przewody, ale też ich układ, rola i to, jak wpływają na zasilanie oraz transmisję danych. Poniżej rozkładam temat na praktyczne części: od klasycznego czteroprzewodowego kabla, przez USB-C, aż po sprawdzanie żył miernikiem i typowe błędy przy naprawie. To przydatne zarówno wtedy, gdy chcesz coś przelutować, jak i wtedy, gdy kabel ładuje, ale nie przesyła danych albo zachowuje się niestabilnie.

Najważniejsze informacje o żyłach w kablu USB

  • W klasycznym USB 2.0 standardowy układ to zasilanie, masa oraz para danych D+ i D-.
  • Najczęściej spotykane kolory to czerwony, czarny, zielony i biały, ale sam kolor nie jest stuprocentowym dowodem.
  • W USB-C układ przewodów zależy od wersji kabla: prosty kabel do USB 2.0 ma mniej żył niż pełny kabel do szybkiej transmisji.
  • Skręcona para danych i ekran kabla mają znaczenie dla stabilności sygnału, zwłaszcza przy wyższych prędkościach.
  • Multimetr pomoże sprawdzić ciągłość i zwarcia, ale nie potwierdzi jakości całej transmisji.
  • Kabel, który nadaje się do ładowania, nie musi nadawać się do szybkiego przesyłu danych albo zasilania laptopa.

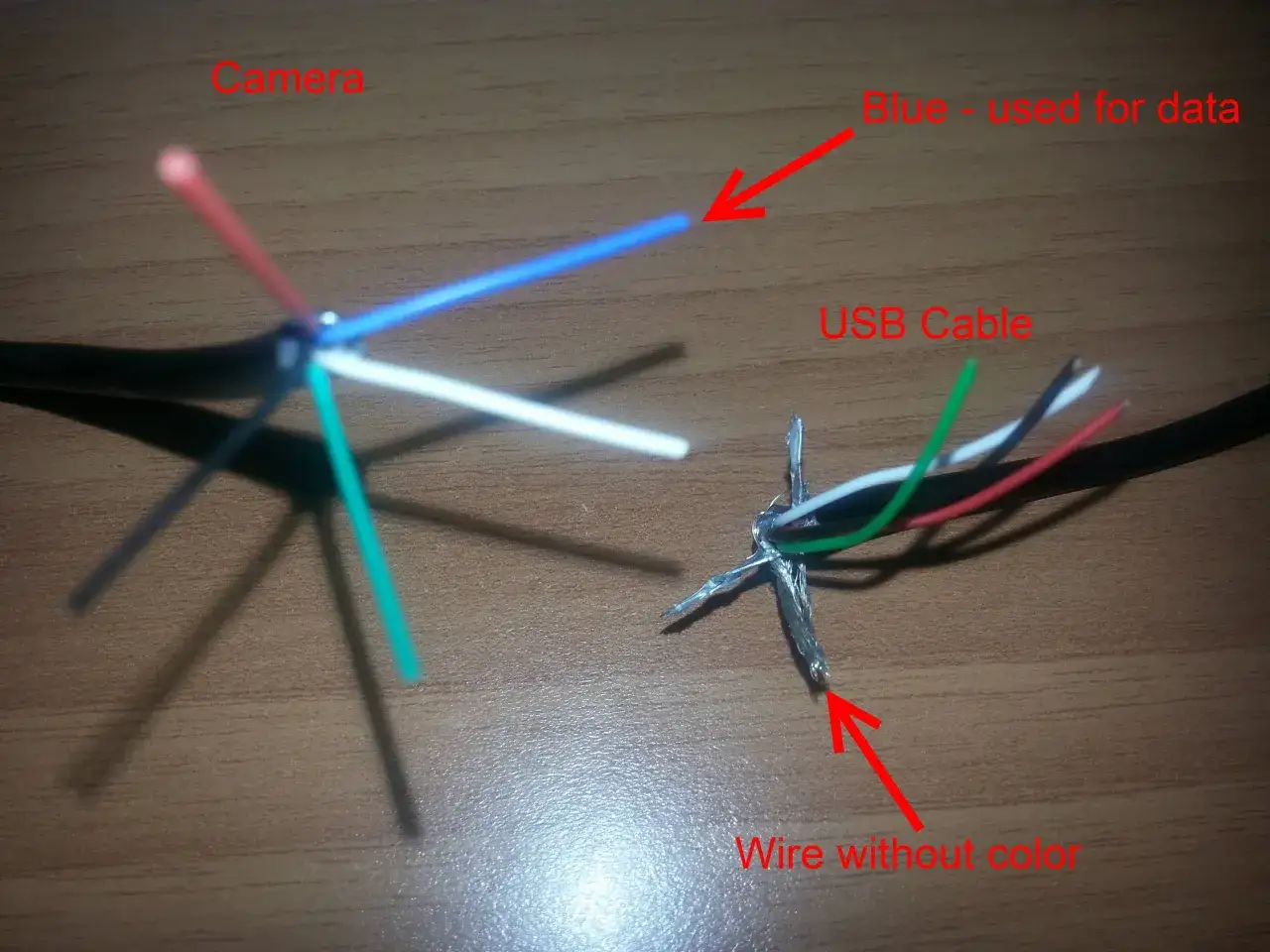

Rozplątany kabel USB. Widoczne żyły: czerwona (zasilanie), biała, zielona i niebieska (do transmisji danych). Jeden przewód jest bez izolacji.

Jak jest zbudowany kabel USB od środka

W środku kabel USB to zwykle zestaw kilku przewodników, które mają różne zadania. Najprostszy wariant składa się z pary zasilającej, pary danych i ekranu, który ogranicza zakłócenia elektromagnetyczne. W lepszych przewodach dochodzą jeszcze dodatkowe żyły lub pary różnicowe, zwłaszcza gdy kabel ma obsługiwać USB 3.x albo USB-C z wyższymi prędkościami.

Element Rola Praktyczny skutek
VBUS Przewód zasilający Dostarcza napięcie do urządzenia; w klasycznym USB zwykle 5 V
GND Masa i powrót prądu Domyka obwód zasilania i stabilizuje pracę układu
D+ Jedna żyła pary danych Pracuje razem z D- jako sygnał różnicowy
D- Druga żyła pary danych Bez niej komunikacja USB 2.0 zwykle nie ruszy
Ekran Osłona przed zakłóceniami Pomaga utrzymać stabilny sygnał, zwłaszcza przy szybszych standardach
Drain wire Żyła odprowadzająca ekran Nie zawsze występuje, ale ułatwia połączenie ekranu z masą

W dokumentach USB-IF dla kabli legacy podkreślono też, że nie wszystkie przewody pełnią tę samą funkcję: część odpowiada za zasilanie, a część za dane. To ważne, bo kabel może wyglądać poprawnie z zewnątrz, a wewnątrz mieć zupełnie inną konstrukcję niż oczekujesz. Dlatego sam kolor koszulki niczego nie przesądza, a dalej pokazuję, jak rozpoznać konkretne żyły w popularnym USB 2.0.

Co oznaczają żyły w klasycznym kablu USB 2.0

W klasycznym kablu USB 2.0 najczęściej spotkasz układ czterech żył: czerwonej, czarnej, zielonej i białej. W dokumentach USB-IF dla kabli legacy czerwony przewód opisuje się jako VBUS, czarny jako GND, zielony jako D+, a biały jako D-. To wciąż najpraktyczniejszy punkt odniesienia, jeśli chcesz zidentyfikować kabel do zasilania albo naprawy.

Kolor Funkcja Co warto wiedzieć
Czerwony VBUS Przewód zasilający; w typowym USB dostarcza 5 V
Czarny GND Masa i powrót prądu; bez niej układ nie zamknie obwodu
Zielony D+ Jedna z dwóch linii danych w USB 2.0
Biały D- Druga linia danych; razem z D+ tworzy parę różnicową

Ta para danych nie jest przypadkowa. D+ i D- pracują jako sygnał różnicowy, czyli urządzenie odczytuje różnicę między nimi zamiast pojedynczego napięcia względem masy. Dzięki temu połączenie jest mniej podatne na zakłócenia i może działać stabilnie nawet przy większej długości przewodu. Z tego samego powodu zamiana tych żył miejscami zwykle kończy się brakiem komunikacji.

Warto też pamiętać, że nie każdy kabel z USB-A lub micro-USB ma komplet danych. Spotyka się przewody przeznaczone wyłącznie do ładowania, w których para D+ i D- jest pominięta albo niewłaściwie poprowadzona. Taki kabel potrafi zasilić telefon, ale nie prześle zdjęć, nie połączy się z komputerem i nie nada się do programowania urządzeń. To prowadzi do kolejnej różnicy: kabel USB-C może wyglądać podobnie, ale w środku bywa znacznie bardziej złożony.

Dlaczego USB-C ma inny układ przewodów

USB-C zmieniło zasady gry, bo jedno złącze ma działać w obu orientacjach i obsługiwać różne klasy urządzeń. W praktyce oznacza to dodatkowe linie sterujące, a w pełnych kablach także kolejne pary danych. Oficjalny opis USB-IF wskazuje, że w kablu USB 2.0-only typu C do typu C znajdują się tylko D+, D-, VBUS i linie CC, czyli zestaw wystarczający do podstawowej komunikacji i zasilania.

Wariant kabla Co zwykle jest w środku Do czego się nadaje Najważniejsze ograniczenie
USB 2.0 legacy VBUS, GND, D+, D-, ekran Zasilanie i klasyczna transmisja USB 2.0 Brak szybkich par SuperSpeed
USB-C 2.0-only VBUS, GND, D+, D-, CC Ładowanie i komunikacja USB 2.0 Nie obsłuży szybkich trybów danych
USB-C pełny / USB 3.x / USB4 VBUS, GND, D+, D-, CC, dodatkowe pary danych, czasem SBU Szybki transfer, docking, często także wideo Dużo większe wymagania wobec jakości kabla

Linie CC odpowiadają za wykrycie orientacji wtyku, negocjację ról urządzeń i ustalenie parametrów zasilania. To właśnie dlatego kabel USB-C nie jest „tylko” nowszą wersją starego przewodu z inną wtyczką. W pełniejszej konstrukcji dochodzą jeszcze pary SuperSpeed, czyli osobne tory do bardzo szybkiej transmisji. Jeśli kabel ma służyć wyłącznie do ładowania, może mieć znacznie prostsze wnętrze niż przewód do dysku SSD, stacji dokującej albo monitora. Z mojego punktu widzenia to najczęstsze źródło rozczarowań: użytkownik kupuje „USB-C”, a dostaje kabel tylko do prądu.

Na tym etapie widać już, że sam opis żył nie wystarcza, jeśli kabel ma pracować z różnymi urządzeniami. Następny krok to sprawdzenie, jak te przewody rozpoznać w praktyce, zanim cokolwiek przelutujesz.

Jak rozpoznać przewody i sprawdzić kabel multimetrem

Gdy sprawdzam kabel, zaczynam od prostych testów ciągłości, a dopiero potem patrzę na zachowanie pod obciążeniem. To ważne, bo miernik potrafi potwierdzić, że przewód nie jest przerwany, ale nie powie jeszcze, czy kabel dobrze działa przy wyższej prędkości albo większym prądzie. W praktyce najlepiej potraktować multimetr jako filtr wstępny, a nie ostateczny wyrok.

  1. Odłącz kabel od urządzeń i sprawdź, czy nie ma widocznych uszkodzeń przy wtykach.
  2. Zmierz ciągłość między pinami a odpowiadającymi im przewodami, zaczynając od VBUS i GND.
  3. Sprawdź parę D+ i D- osobno, bo to one najczęściej odpowiadają za brak komunikacji.
  4. Upewnij się, że między VBUS i GND nie ma zwarcia.
  5. Jeśli to kabel USB-C, zweryfikuj także linie CC, bo bez nich ładowanie i negocjacja prądu potrafią działać nieprawidłowo.
  6. Na końcu przetestuj kabel w realnym scenariuszu: transfer pliku, ładowanie pod obciążeniem albo podłączenie urządzenia peryferyjnego.
Objaw Co zwykle jest winne Co sprawdziłbym najpierw
Ładuje, ale nie przesyła danych Przerwana para D+ / D- albo uszkodzone CC Ciągłość przewodów danych i stan wtyku
Ładuje bardzo wolno Zbyt duży spadek napięcia na VBUS i GND Grubość żył zasilających i stan połączeń
Transfer przerywa po poruszeniu kablem Mikropęknięcie przy wtyku albo słaby lut Miejsce wyjścia przewodu z obudowy
Działa tylko jako zwykły kabel USB 2.0 Brak par SuperSpeed albo słabe ekranowanie Specyfikację kabla, nie tylko wtyk

Najważniejsze ograniczenie jest takie, że sam test miernikiem nie wykryje wszystkiego. Kabel może mieć poprawną ciągłość, a mimo to nie spełniać wymagań dla szybkiej transmisji, bo ma zbyt słabe ekranowanie, złą geometrię pary albo kiepskie odciążenie mechaniczne przy wtyku. Dlatego po naprawie zawsze robię test praktyczny, a nie opieram się wyłącznie na piszczeniu miernika. To prowadzi prosto do błędów, które najczęściej psują całą robotę.

Najczęstsze błędy przy naprawie i doborze kabla

Najwięcej problemów widzę nie w samej teorii, tylko w założeniu, że każdy kabel USB zachowuje się tak samo. To się mści szczególnie przy lutowaniu, przeróbkach własnych i zakupie kabli „do wszystkiego”. Poniżej zebrałem błędy, które w praktyce wracają najczęściej.

  • Ufanie samym kolorom bez sprawdzenia ciągłości. Kolory są pomocne, ale nie zastępują pomiaru.
  • Mylenie D+ z D-. W USB 2.0 potrafi to od razu zablokować komunikację.
  • Łączenie ekranu z niewłaściwym punktem masy. Ekran ma pomagać w odporności na zakłócenia, a nie wprowadzać dodatkowe problemy.
  • Używanie bardzo cienkich żył zasilających do urządzeń pobierających większy prąd. Efekt to spadek napięcia i niestabilne ładowanie.
  • Zakładanie, że każdy kabel USB-C obsługuje szybkie dane albo wideo. W rzeczywistości wiele modeli ma tylko podstawowe linie.
  • Przedłużanie kabla byle jakim przewodem. Przy szybszych standardach to prosta droga do błędów transmisji.

Jeśli kabel ma służyć do prostego ładowania myszki, lampki albo kontrolera, wymagania są małe. Jeśli jednak ma zasilać laptop, współpracować z dyskiem SSD albo przenosić dane z mikrokontrolera, jakość przewodów zaczyna mieć realne znaczenie. Wtedy nie patrzę już tylko na to, ile żył da się rozpoznać pod izolacją, ale też na deklarowaną moc, obsługiwany standard i certyfikację. To właśnie te parametry zwykle decydują, czy kabel będzie po prostu „działał”, czy będzie działał przewidywalnie.

Kiedy sam opis żył nie wystarcza i warto spojrzeć na specyfikację

Opis żył pomaga zrozumieć budowę przewodu, ale nie mówi jeszcze wszystkiego o jego możliwościach. Dwa kable mogą mieć podobny układ przewodów, a mimo to jeden będzie nadawał się tylko do ładowania, a drugi do szybkiej transmisji i pracy z wymagającymi urządzeniami. Właśnie dlatego USB-IF zwraca uwagę, że kable nie mają tych samych możliwości i warto dobierać je do konkretnego zastosowania.

Jeśli kabel ma obsłużyć nowoczesny telefon, stację dokującą, tablet albo komputer przenośny, patrzę nie tylko na złącze, ale też na deklarowany standard USB, dopuszczalny prąd i jakość wykonania. W praktyce najlepiej sprawdzają się przewody, które są jasno opisane, certyfikowane i nie udają „uniwersalnych” w sytuacjach, gdzie uniwersalność po prostu nie istnieje. Przy naprawach też zachowuję ostrożność: jeśli uszkodzenie dotyczy strefy przy wtyku albo kabel był wcześniej przerabiany, często rozsądniej jest go wymienić niż łatać na siłę.

Najkrócej mówiąc, kabel USB da się rozpoznać po żyłach, ale sensowny wybór robi się dopiero wtedy, gdy łączysz ten opis z funkcją kabla, jego standardem i realnym obciążeniem. To właśnie ten zestaw informacji chroni przed sytuacją, w której przewód wygląda poprawnie, a w praktyce ogranicza ładowanie, gubi dane albo przestaje działać po kilku tygodniach.

FAQ - Najczęstsze pytania

W klasycznym kablu USB 2.0 znajdziesz cztery podstawowe żyły: czerwoną (VBUS – zasilanie 5V), czarną (GND – masa), zieloną (D+ – dane) i białą (D- – dane). D+ i D- tworzą parę różnicową do transmisji danych.
Kabel USB-C jest bardziej złożony, ponieważ musi obsługiwać dwustronne podłączenie, negocjację zasilania (Power Delivery) oraz szybsze standardy transmisji danych (np. USB 3.x, USB4, DisplayPort Alt Mode). Oprócz VBUS, GND, D+ i D- zawiera też linie CC do sterowania oraz dodatkowe pary SuperSpeed.
Chociaż w klasycznym USB 2.0 kolory (czerwony, czarny, zielony, biały) są standardem, nie zawsze można na nich polegać w 100%. Szczególnie w tańszych kablach lub niestandardowych konstrukcjach kolory mogą się różnić. Zawsze warto sprawdzić ciągłość multimetrem.
Najczęstszą przyczyną jest uszkodzenie lub brak żył danych (D+ i D-). Kabel może być przeznaczony tylko do ładowania (tzw. "charge-only") lub para danych jest przerwana. W USB-C problemem mogą być też uszkodzone linie CC, które odpowiadają za negocjację trybów pracy.
Multimetrem możesz sprawdzić ciągłość poszczególnych żył (VBUS, GND, D+, D-) od wtyczki do wtyczki, a także szukać zwarć między nimi. Pamiętaj, że miernik nie oceni jakości ekranowania ani parametrów transmisji danych pod obciążeniem, ale pomoże wykryć podstawowe uszkodzenia.
