Zasilanie urządzeń po skrętce ma sens wtedy, gdy liczy się prosty montaż, mało okablowania i możliwość centralnego zasilania sprzętu sieciowego. Standardy PoE porządkują tu trzy rzeczy naraz: ile mocy można przesłać, jak odbywa się negocjacja między portem a urządzeniem oraz co wolno podłączyć, żeby nie narazić sprzętu na błędną konfigurację. Poniżej rozbijam temat na konkretne warianty, interfejsy i praktyczne wybory, które realnie wpływają na projekt sieci.
Najważniejsze różnice między odmianami PoE w jednym miejscu
- 802.3af daje do 12,95 W po stronie urządzenia i wystarcza do telefonów VoIP, prostych kamer oraz czujników.
- 802.3at podnosi budżet do 25,5 W i dziś jest najbardziej uniwersalnym wyborem dla biura i lekkiej automatyki.
- 802.3bt używa czterech par przewodów i otwiera drogę do 51 W lub 71,3 W na urządzeniu, zależnie od typu.
- PoE nie zwiększa prędkości Ethernetu, tylko dodaje zasilanie do tej samej skrętki.
- Najczęściej problemem nie jest sam standard, tylko budżet mocy switcha, jakość kabla i temperatura wiązek.
Co naprawdę regulują standardy zasilania przez Ethernet
Ja patrzę na PoE przede wszystkim jak na warstwę porozumienia między portem a urządzeniem końcowym. Specyfikacja opisuje, jak przeprowadzić wykrycie, klasyfikację i podanie zasilania, żeby switch nie podał pełnej mocy w ciemno, a urządzenie potrafiło powiedzieć, ile naprawdę potrzebuje. Dzięki temu sieć zachowuje przewidywalność, a sprzęt różnych producentów ma szansę współpracować bez improwizacji.
W praktyce chodzi o coś prostego: ten sam kabel ma przenosić dane i energię, ale bez zakłócania pracy warstwy Ethernet. To właśnie odróżnia rozwiązanie oparte na IEEE od przypadkowych metod zasilania po skrętce. Gdy projektuję takie wdrożenie, zawsze zaczynam od pytania nie „czy port ma PoE”, tylko „czy port i urządzenie naprawdę uzgadniają wspólny profil mocy”.
Type i class też nie znaczą tego samego. Type opisuje rodzinę sprzętu i zakres możliwości, a class mówi o konkretnym profilu mocy wynegocjowanym w danej sesji. To rozróżnienie przydaje się przy czytaniu kart katalogowych i przy diagnozowaniu sytuacji, w której port jest zgodny z PoE, ale urządzenie nadal nie startuje tak, jak powinno.
Skoro wiemy już, co reguluje specyfikacja, czas zobaczyć, jak ten mechanizm wygląda na parze przewodów i w negocjacji portu.
Jak PoE przechodzi przez pary skrętki i złącza
Na poziomie fizycznym PoE korzysta z tej samej skrętki i tych samych złączy, które zwykle widzisz jako 8P8C, potocznie nazywane RJ45. Standard nie polega więc na żadnej osobnej wtyczce do zasilania, tylko na tym, jak inteligentnie wykorzystać istniejące pary przewodów. To ważne, bo z punktu widzenia instalatora wszystko wygląda znajomo, ale z punktu widzenia elektroniki dzieje się znacznie więcej niż zwykłe „podanie napięcia”.
Jak urządzenia rozpoznają, że mają do czynienia z PoE
Pierwszy krok to wykrycie obecności urządzenia zasilanego, czyli PD, przez port PSE. PSE szuka charakterystycznej sygnatury elektrycznej, a dopiero potem przechodzi do klasyfikacji i właściwego podania zasilania. Dzięki temu zwykły port Ethernet nie dostaje pełnego napięcia przypadkiem, a urządzenie może zostać przypisane do odpowiedniej klasy mocy.
Ta sekwencja jest praktycznie najważniejszym elementem całego systemu. Właśnie ona odróżnia bezpieczne, interoperacyjne PoE od rozwiązań, które działają tylko wtedy, gdy wszystko pochodzi od jednego producenta i ktoś ręcznie zgadnie ustawienia.
Które pary niosą energię
W 10/100BASE-T zasilanie może iść po parach danych albo po parach niewykorzystanych. Przy Gigabit Ethernet i wyżej wszystkie cztery pary biorą udział w transmisji danych, więc 802.3bt przenosi energię na wszystkie cztery pary jednocześnie. To właśnie dlatego ten wariant daje wyższy budżet mocy i lepiej pasuje do urządzeń o większym poborze.
W praktyce oznacza to, że sam kabel przestaje być tylko nośnikiem ramek Ethernet, a staje się wspólną magistralą dla komunikacji i zasilania. Dobrze to widać przy punktach dostępowych, kamerach PTZ czy małych komputerach montowanych na ścianie lub suficie.
Przeczytaj również: Antena z drutu do radia - zrób ją sam i popraw odbiór!
Gdzie wchodzi LLDP
Przy bardziej wymagających urządzeniach pojawia się jeszcze LLDP, czyli wymiana informacji po warstwie danych o zapotrzebowaniu na moc. To nie jest obowiązkowy dodatek w każdej najmniejszej instalacji, ale w większych sieciach bardzo pomaga, bo pozwala rozdzielać budżet precyzyjniej niż sama klasyfikacja elektryczna. Innymi słowy: port nie zgaduje, tylko wie, ile mocy ma zostawić w rezerwie.
W 802.3bt pojawiły się też konfiguracje single-signature i dual-signature, ale dla projektanta ważniejszy jest prosty wniosek: to nadal jedna, interoperacyjna rodzina standardów, tylko z większym budżetem mocy i lepszym zarządzaniem energią.
Gdy rozumiem, którędy płynie energia, łatwiej dobrać właściwy wariant do konkretnego urządzenia.
Który wariant wybrać do telefonu, kamery i punktu dostępowego
Najwięcej praktycznych pytań pojawia się przy doborze mocy, bo na etykiecie port może wyglądać dobrze, a w realnym wdrożeniu okazuje się za słaby. Poniższe zestawienie porządkuje najważniejsze różnice między popularnymi wariantami PoE i pokazuje, gdzie każdy z nich ma sens.
| Wariant | IEEE | Moc na urządzeniu | Liczba par zasilania | Typowe zastosowania |
|---|---|---|---|---|
| PoE | 802.3af | do 12,95 W | 2 pary | telefony VoIP, proste kamery, czujniki, małe punkty końcowe |
| PoE+ | 802.3at | do 25,5 W | 2 pary | większość AP, mocniejsze kamery, terminale, lekkie urządzenia sieciowe |
| PoE++ | 802.3bt Type 3 | do 51 W | 4 pary | Wi-Fi 6/6E, kamery PTZ, małe panele, urządzenia o zmiennym poborze |
| PoE++ | 802.3bt Type 4 | do 71,3 W | 4 pary | thin client, mini-PC, monitory, LED i bardziej wymagające endpointy |
Jeśli mam wątpliwość, zwykle zaczynam od urządzenia końcowego, nie od switcha. Najpierw sprawdzam realny pobór mocy w trybie pracy ciągłej i chwilowe skoki przy starcie, a dopiero potem dobieram port. To ważne zwłaszcza przy kamerach PTZ, punktach dostępowych Wi-Fi 6/6E i mini-PC, które potrafią pobierać znacznie więcej niż sugeruje sama karta katalogowa.
W praktyce najbezpieczniej traktować PoE+ jako uniwersalny punkt wyjścia dla biura, a PoE++ rezerwować tam, gdzie sprzęt rzeczywiście potrzebuje większego zapasu. Gdy standard jest dobrany za nisko, urządzenie działa niestabilnie; gdy za wysoko, płacisz za możliwości, których nie wykorzystasz.
Sam wybór standardu to dopiero połowa roboty, bo równie ważne jest to, jak zasilanie rozłożysz w całej instalacji.
Na co uważać przy projektowaniu instalacji
Tu najłatwiej popełnić błąd, bo na papierze wszystko się zgadza, a w szafie zaczyna się walka z budżetem mocy i temperaturą. Ja zwykle dzielę decyzję na dwa poziomy: najpierw sposób dostarczenia zasilania, potem warunki pracy kabla i portów.
| Rozwiązanie | Kiedy ma sens | Plus | Minus |
|---|---|---|---|
| PoE switch | Gdy masz kilka lub kilkadziesiąt punktów końcowych | Najlepsza kontrola, monitoring i pojedyncze okablowanie | Wyższy koszt zakupu i większa odpowiedzialność za budżet mocy |
| Midspan | Gdy chcesz dodać PoE do istniejącego switcha danych | Łatwy retrofit bez wymiany całej infrastruktury | Dodatkowe urządzenie i więcej miejsca w szafie |
| Injector | Gdy zasilasz 1-2 urządzenia | Tani i prosty | Słabo skaluje się w większej sieci |
Budżet mocy to pierwszy parametr, który sprawdzam. Port może mieć odpowiedni typ PoE, ale cały switch nadal ma ograniczoną sumę mocy dla wszystkich gniazd. Ja zwykle zostawiam co najmniej 20-30% zapasu względem deklarowanych potrzeb urządzeń. Taki margines pomaga, gdy kamera przechodzi w tryb nocny, AP dostaje większe obciążenie albo producent zbyt optymistycznie opisał pobór w dokumentacji.
- 100 m kanału to nadal rozsądny limit planowania dla typowego Ethernetu po skrętce, łącznie z patchcordami. Jeśli go przekraczasz, PoE zaczyna być bardziej problemem niż ułatwieniem.
- Jakość kabla ma znaczenie większe, niż wielu osobom się wydaje. Grubsza żyła i niższa rezystancja zwykle dają lepszy margines, szczególnie przy większej mocy.
- Temperatura wiązek rośnie wraz z liczbą kabli i pobieranym prądem. Przy wysokim zagęszczeniu portów warto uważać na przegrzewanie, zwłaszcza w zamkniętych szafach.
- Tryb awaryjny jest często pomijany. Centralne zasilanie PoE ułatwia podpięcie switcha do UPS-a i utrzymanie kamer, AP oraz telefonów po zaniku zasilania lokalnego.
- Producent urządzenia bywa bardziej istotny niż sama etykieta portu. Ten sam „PoE-ready” na pudełku może oznaczać zupełnie inne wymagania mocy i negocjacji.
Gdy te ograniczenia są policzone, zostają już głównie błędy wdrożeniowe, które da się dość łatwo wyłapać.
Najczęstsze błędy, które psują wdrożenie
Właśnie tu instalacje zaczynają działać „prawie dobrze”, a potem psują się w najmniej wygodnym momencie. Z doświadczenia wiem, że większość problemów z PoE nie wynika ze standardu, tylko z pomyłek przy doborze sprzętu albo zbyt optymistycznych założeń.
- Mylenie PoE z pasywnym PoE - pasywny wariant nie negocjuje mocy i nie jest tym samym co IEEE 802.3. Wpięcie go w niezgodny sprzęt może skończyć się uszkodzeniem urządzenia.
- Liczenie tylko mocy na porcie - nawet jeśli pojedyncze gniazdo daje radę, cały switch może nie udźwignąć sumy obciążeń na wszystkich portach jednocześnie.
- Ignorowanie skoków poboru - kamery z IR, punkty dostępowe i mini-PC potrafią chwilowo pobierać więcej niż w stanie ustalonym. Efekt to restarty i trudne do odtworzenia awarie.
- Zbyt słaby kabel do zbyt dużej mocy - cienkie lub stare okablowanie zwiększa spadki napięcia i temperaturę, więc całe wdrożenie robi się mniej stabilne.
- Brak uwzględnienia LLDP - w bardziej wymagających urządzeniach negocjacja po warstwie danych potrafi przesądzić o tym, czy budżet mocy zostanie rozdzielony sensownie.
- Przekonanie, że każdy port PoE zasili wszystko - port zgodny z IEEE nie jest automatycznie portem wysokiej mocy. Trzeba sprawdzać typ i klasę, a nie tylko napis na obudowie.
Najbardziej zdradliwy jest ostatni punkt, bo sprzęt wydaje się „zgodny”, a potem okazuje się, że potrzebuje większego budżetu, niż przewidziano na etapie zakupu. Dlatego zawsze wolę sprawdzić konkretny profil zasilania niż polegać na ogólnej deklaracji producenta.
Na końcu najważniejsze jest nie to, czy PoE brzmi nowocześnie, tylko czy realnie upraszcza komunikację i serwis.
Gdzie PoE naprawdę upraszcza sieć, a kiedy lepiej wybrać inne zasilanie

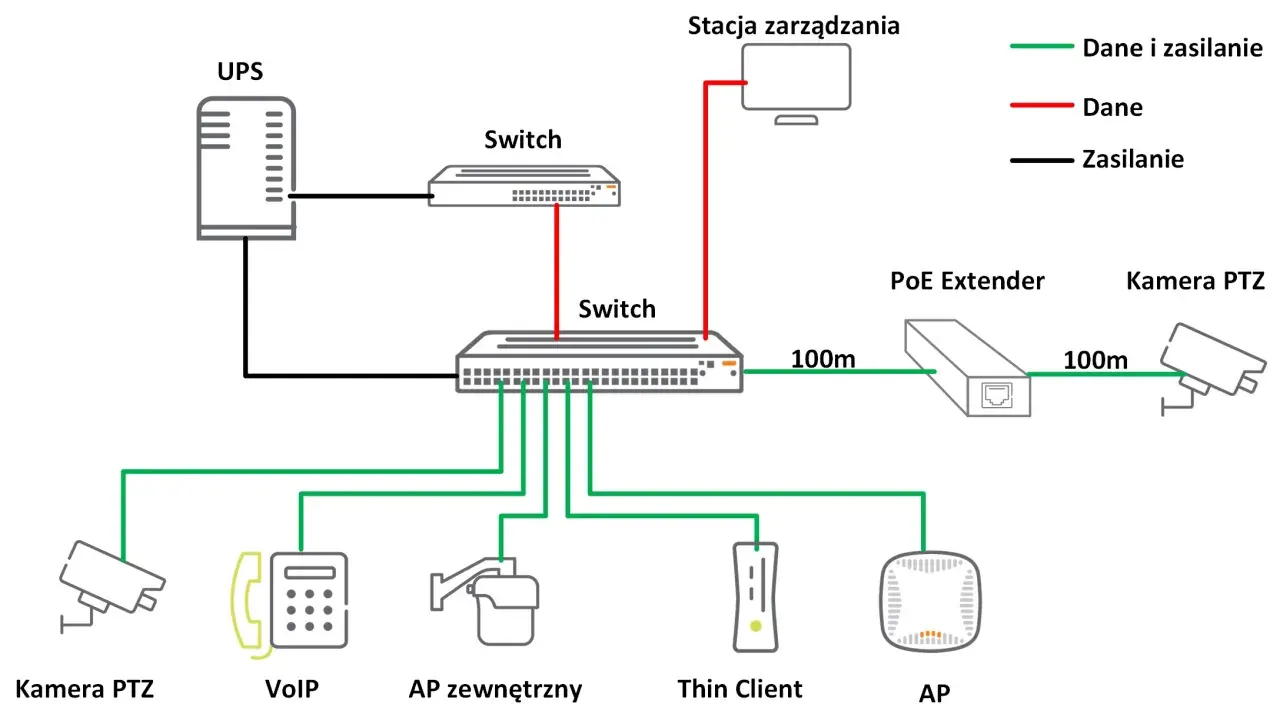

W mojej ocenie PoE najbardziej opłaca się tam, gdzie masz wiele małych lub średnich urządzeń rozrzuconych po suficie, ścianach albo szafkach i chcesz jednym punktem zasilania ogarnąć i komunikację, i awaryjne podtrzymanie z UPS. To naturalny wybór dla telefonii IP, kamer, punktów dostępowych i części automatyki budynkowej. Im więcej takich endpointów, tym mocniej widać korzyść z jednego kabla zamiast osobnego zasilacza przy każdym urządzeniu.
- Wybierz PoE, gdy chcesz uprościć montaż, ograniczyć liczbę zasilaczy i mieć centralne zarządzanie portami.
- Wybierz injector lub midspan, gdy modernizujesz istniejącą sieć i nie chcesz wymieniać całego switcha.
- Rozważ inne zasilanie, gdy urządzenie przekracza realny budżet mocy, pracuje w gorącym środowisku albo stoi dalej niż 100 m od punktu dystrybucyjnego.
Jeśli mam zostawić jedną praktyczną myśl, to tę: dobry projekt PoE zaczyna się nie od samego portu, tylko od bilansu mocy, jakości skrętki i charakteru urządzenia końcowego. Gdy te trzy rzeczy są policzone uczciwie, PoE przestaje być wygodnym dodatkiem, a staje się najprostsza drogą do stabilnej komunikacji i zasilania w jednej instalacji.
