Technologia bluetooth mesh rozwiązuje prosty, ale częsty problem: jak połączyć wiele urządzeń tak, żeby mogły wymieniać krótkie komunikaty bez centralnego kontrolera i bez wysokiego poboru energii. To właśnie dlatego dobrze pasuje do oświetlenia, czujników, zamków, automatyki budynkowej i prostych systemów przemysłowych, ale nie do wszystkiego. Poniżej rozkładam temat na części: jak to działa, kiedy ma sens, jakie role pełnią węzły i gdzie najłatwiej popełnić błąd przy wdrożeniu.
Najkrócej mówiąc, to sieć dla wielu małych komunikatów
- Węzły przekazują komunikaty dalej, więc zasięg buduje się przez kolejne urządzenia, a nie jeden mocny punkt centralny.
- Najlepiej działa w sterowaniu, monitoringu i automatyce, gdzie wiadomości są krótkie, a ważna jest niezawodność.
- Telefon zwykle nie jest pełnoprawnym węzłem mesh, tylko łączy się przez proxy.
- Największą przewagę daje w instalacjach z wieloma urządzeniami zasilanymi stale, które mogą też pełnić rolę przekaźników.
- Nie nadaje się do audio ani do dużego transferu danych, bo to sieć komunikatów, nie strumieni.
Czym jest sieć kratowa Bluetooth i po co ją stosować

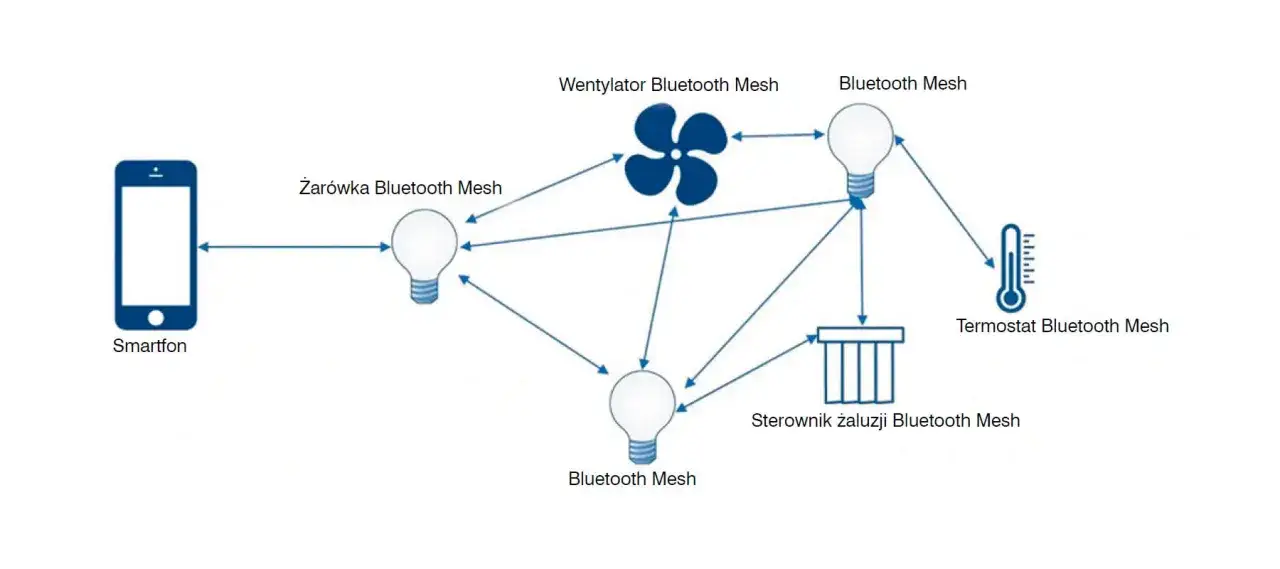

W praktyce to topologia, w której urządzenia tworzą sieć wielu skoków. Jeden węzeł nie musi dosięgać każdego odbiornika bezpośrednio, bo komunikat może przechodzić przez inne urządzenia. Dzięki temu instalacja lepiej skaluje się w budynkach, halach i pomieszczeniach, gdzie ściany, metal i odległość szybko psują zasięg klasycznego połączenia punktowego.
Najważniejsze jest jednak to, że ta architektura została zaprojektowana do sterowania i monitoringu, a nie do przenoszenia dużej ilości danych. W aktualnych materiałach Bluetooth SIG podkreśla się m.in. komunikację wiele-do-wielu, decentralizację i bezpieczeństwo jako elementy, które odróżniają tę topologię od prostego Bluetooth LE w układzie gwiazdy.
Jeżeli projektujesz oświetlenie, czujniki środowiskowe albo system powiadomień, to właśnie ten model zwykle ma sens. Jeśli natomiast potrzebujesz szybkiego transferu plików, wideo albo audio, od razu lepiej szukać innej technologii. To prowadzi do pytania, jak dokładnie płynie wiadomość przez taką sieć.
Jak działa komunikacja w praktyce
W mesh komunikacja opiera się na małych komunikatach publikowanych do określonych adresów. To nie jest rozmowa „jeden do jednego” w stylu klasycznego połączenia Bluetooth, tylko model, w którym jedno zdarzenie może jednocześnie dotrzeć do wielu odbiorników. W praktyce to właśnie upraszcza sterowanie scenami, grupami lamp czy zestawami czujników.
Publish/subscribe zamiast jednego łącza
Urządzenie publikuje wiadomość do adresu grupowego albo pojedynczego węzła, a urządzenia zasubskrybowane reagują na nią zgodnie ze swoją rolą. Taki model jest wygodny, bo jeden komunikat może równocześnie włączyć grupę lamp, odczytać stan wielu czujników albo zmienić scenę w sali konferencyjnej.
Wiele skoków i dwa podejścia do przekazywania
Komunikat może zostać powtórzony przez kolejne węzły, dzięki czemu sieć rozszerza zasięg bez dokładania osobnego nadajnika do każdego urządzenia. W prostszych wdrożeniach wykorzystuje się zalewowe rozgłaszanie wiadomości, a w bardziej rozbudowanych także kierowane przekazywanie, które ogranicza niepotrzebny ruch i lepiej skaluje się w dużych instalacjach.
Telefon jako interfejs przez proxy
Smartfon zwykle nie uczestniczy bezpośrednio w pełnym stosie mesh. Zamiast tego łączy się z węzłem proxy, który tłumaczy komunikację Bluetooth LE/GATT na ruch sieci kratowej i z powrotem. To ważne rozróżnienie, bo od razu wyjaśnia, dlaczego aplikacja mobilna może sterować instalacją, ale nie musi sama być elementem topologii.
Żeby ocenić taki projekt, trzeba jeszcze wiedzieć, kto w sieci robi co.
Jakie role pełnią urządzenia w takiej sieci
W mesh nie chodzi tylko o to, że urządzenia „widzą się” nawzajem. Znaczenie ma też rola, jaką pełni każdy węzeł, bo od tego zależą zasięg, pobór energii i możliwość sterowania z telefonu.
Relay
Relay to węzeł, który powtarza wiadomości dalej. Najczęściej są to urządzenia zasilane stale, na przykład oprawy oświetleniowe albo sterowniki w ścianie. W dobrze zaprojektowanej instalacji to właśnie one budują kręgosłup sieci.
Proxy
Proxy udostępnia sieć urządzeniom, które nie mówią natywnie mesh, ale potrafią pracować po zwykłym Bluetooth LE. W praktyce to brama dla aplikacji serwisowej, panelu operatorskiego albo telefonu instalatora.
Przeczytaj również: Antena z drutu do radia - zrób ją sam i popraw odbiór!
Friend i low power node
Friend przechowuje wiadomości dla energooszczędnego węzła, który śpi przez większość czasu. Taki układ pozwala zasilać czujniki bateryjnie bez ciągłej aktywności radia, ale ceną jest większa złożoność i konieczność dobrego dobrania ról. Tu nie ma darmowych kompromisów: oszczędzasz energię, ale projektujesz sieć bardziej świadomie.
W specyfikacji ważne są jeszcze elementy i modele. Element to logiczna część urządzenia, a model opisuje funkcję, na przykład światło, przełącznik, czujnik albo scenę. Dzięki temu jedna obudowa może realizować kilka ról, ale trzeba to dobrze zaplanować już na etapie projektu. Dopiero po takim rozbiciu łatwo porównać tę architekturę z alternatywami.
Kiedy ta topologia ma przewagę nad innymi rozwiązaniami
Wybór nie zawsze jest oczywisty, dlatego porównuję tę sieć z najczęstszymi alternatywami. Różnica nie polega wyłącznie na zasięgu, ale też na tym, kto mówi do kogo i ile energii kosztuje utrzymanie łączności.
| Rozwiązanie | Najlepiej działa, gdy | Zaleta | Ograniczenie |
|---|---|---|---|
| Sieć kratowa Bluetooth | Masz wiele urządzeń, krótkie komunikaty i potrzebę komunikacji wiele-do-wielu | Skalowanie, wiele skoków, decentralizacja | Większa złożoność niż w prostym Bluetooth LE |
| Bluetooth LE w gwieździe | Telefon lub bramka steruje jednym albo kilkoma urządzeniami | Prostota i szybkie wdrożenie | Słaba naturalna komunikacja między urządzeniami |
| Wi-Fi | Potrzebujesz większej przepustowości albo bezpośredniego dostępu do IP | Duża przepustowość i łatwa integracja sieciowa | Wyższy pobór energii i większy ciężar infrastruktury |
| Przewodowa magistrala | Priorytetem jest maksymalna przewidywalność i odporność na zakłócenia radiowe | Stabilność i prostsza kontrola środowiska transmisji | Okablowanie i wyższy koszt instalacji |
Wybieram tę topologię, gdy komunikaty są małe, urządzeń jest dużo, a część z nich może działać jako przekaźniki. Wybieram Bluetooth LE w gwieździe, gdy jedno urządzenie ma rozmawiać głównie z telefonem lub prostą bramką. Wybieram Wi-Fi, gdy potrzebuję przepustowości albo bezpośredniego dostępu do IP. Wybieram przewód, gdy priorytetem jest maksymalna przewidywalność i nie chcę walczyć z radiem.
Jeśli wybór pada na mesh, najwięcej zysku albo traci się już na etapie projektu.
Jak zaplanować wdrożenie, żeby sieć działała stabilnie
Ja zaczynam od trzech pytań: co ma być przesyłane, jak często i które urządzenia mogą pracować cały czas. Od odpowiedzi zależy, czy sieć będzie stabilna, czy tylko ładnie wygląda na schemacie.
- Określ typ ruchu. Sterowanie oświetleniem, alarmy i odczyty czujników to dobry przypadek. Wysyłanie dużych paczek danych już nie.
- Rozmieść węzły zasilane stale. To one najczęściej powinny przekazywać komunikaty dalej. Jeśli urządzenia bateryjne mają pełnić rolę przekaźników, szybko pojawi się problem z energią.
- Zaplanuj adresy grupowe i sceny. Jeden komunikat do grupy urządzeń jest zwykle lepszy niż kilkanaście osobnych komend.
- Przygotuj provisioning. Nowy węzeł trzeba bezpiecznie dołączyć do sieci i nadać mu właściwe klucze: NetKey, AppKey i DevKey. Bez tego utrzymanie instalacji robi się nieprzewidywalne.
- Uwzględnij aktualizacje firmware. Standard przewiduje DFU, więc warto od początku zaplanować, jak będziesz utrzymywać zgodność i bezpieczeństwo w czasie.
- Przetestuj zakłócenia. Beton, metal, inne sieci 2,4 GHz i złe rozmieszczenie potrafią zepsuć nawet poprawny projekt radiowy.
W praktyce sprawdzam też opóźnienie pod obciążeniem i zachowanie po utracie jednego zasilanego węzła, bo to właśnie takie sytuacje ujawniają słabe punkty architektury. Gdy ten etap jest zrobiony porządnie, sieć daje się rozwijać bez ciągłego przepisywania założeń.
Co sprawdzam przed uruchomieniem pierwszej instalacji
Przed uruchomieniem instalacji sprawdzam jeszcze kilka rzeczy, bo to one decydują, czy sieć będzie wygodna w utrzymaniu, czy stanie się projektem, którego nikt nie chce dotykać.
- Czy większość komunikatów to naprawdę małe zdarzenia, a nie dane o dużej objętości?
- Czy masz wystarczająco dużo urządzeń zasilanych stale, żeby sieć miała solidne punkty pośrednie?
- Czy telefon lub panel operatorski ma wejść do sieci przez proxy, a nie bezpośrednio zastępować jej logikę?
- Czy projekt uwzględnia bezpieczeństwo, klucze i sposób dopisywania nowych urządzeń?
- Czy wiesz, jak będziesz robić diagnostykę i aktualizacje po wdrożeniu?
Jeżeli na większość z tych pytań odpowiadasz „tak”, taka topologia ma duży sens. Jeżeli nie, zwykle lepiej wybrać prostszy Bluetooth LE, Wi-Fi albo przewód, niż na siłę rozbudowywać sieć kratową tam, gdzie nie daje przewagi.
