Sama budowa radia nie musi być skomplikowana, ale wymaga wyboru właściwego punktu startu. Najlepiej zacząć od prostego odbiornika AM albo od modułu FM, bo oba rozwiązania uczą czegoś innego: strojenia, filtracji, demodulacji i pracy anteny. Poniżej pokazuję, jak dobrać wariant, z jakich elementów złożyć pierwszy układ i gdzie początkujący najczęściej tracą czas.
Najpierw wybierz architekturę, bo od niej zależą koszt, trudność i efekt
- Detektor AM to najprostszy projekt edukacyjny, dobry do nauki działania obwodu rezonansowego i detekcji sygnału.
- Moduł FM da lepszy efekt użytkowy, ale wymaga zasilania i zwykle dodatkowego wzmacniacza audio.
- Radio internetowe na ESP32 łączy elektronikę z programowaniem, jednak nie jest najłatwiejszą drogą na start.
- W praktyce największą różnicę robią: antena, strojenie i jakość połączeń, a nie sam „ładny schemat”.
- Budżet na pierwszy prototyp to zwykle 20-60 zł dla prostego AM i 40-120 zł dla FM na module.
Jak radio zamienia fale w dźwięk
Radio jest w gruncie rzeczy interfejsem między falą elektromagnetyczną a dźwiękiem w słuchawkach albo głośniku. Odbiornik musi najpierw wybrać jedną częstotliwość z wielu sygnałów obecnych w eterze, potem zdemodulować sygnał i na końcu wzmocnić go do poziomu użytecznego dla użytkownika.
W najprostszym układzie robią to trzy bloki: antena, obwód strojenia i detektor. W bardziej rozbudowanych odbiornikach dochodzą wzmacniacz w.cz., mieszacz, częstotliwość pośrednia i wzmacniacz m.cz.; taki układ nazywa się superheterodyną, czyli konstrukcją, w której sygnał z anteny jest mieszany z lokalnym generatorem, a dalsza obróbka odbywa się na stałej częstotliwości pośredniej. To właśnie dzięki temu łatwiej uzyskać selektywność, czyli odróżnić jedną stację od sąsiedniej.
Różnica między AM i FM jest tu istotna: w AM informacja siedzi w amplitudzie fali, a w FM w jej częstotliwości. Dlatego do każdej z tych modulacji stosuje się inny sposób detekcji, a odbiornik FM zwykle okazuje się bardziej wymagający niż prosty układ AM. To prowadzi wprost do wyboru wariantu, od którego naprawdę warto zacząć.
Który wariant ma sens na pierwszy projekt
Ja zaczynam od pytania: czy celem jest nauka elektroniki, czy od razu użyteczne urządzenie do codziennego słuchania. Odpowiedź zmienia wszystko, bo inne wymagania ma prosty detektor, inne radio FM z modułem, a jeszcze inne radio internetowe z mikrokontrolerem.
| Wariant | Poziom trudności | Co zyskujesz | Ograniczenia | Orientacyjny koszt zestawu |
|---|---|---|---|---|
| Detektor AM | Niski | Nauka strojenia, demodulacji i pracy obwodu LC, często bez baterii | Cichy odsłuch, największa wrażliwość na antenę i warunki odbioru | 20-60 zł |
| FM na gotowym module | Średni | Użyteczne radio do codziennego słuchania, szybki efekt | Wymaga zasilania i zwykle wzmacniacza audio | 40-120 zł |
| Radio internetowe na ESP32 | Średni do wyższego | Nowoczesny interfejs, Wi-Fi, wyświetlacz, integracja z programowaniem | Wymaga kodu, sieci i większej liczby elementów | 120-250 zł |
Jeśli ktoś chce zrozumieć zasadę działania odbiornika, najrozsądniejszy jest prosty AM. Jeśli zależy mu na tym, żeby radio naprawdę grało i dało się z niego korzystać na co dzień, lepiej od razu wybrać moduł FM. Gdy ten wybór jest jasny, można przejść do części i kosztów.
Czego potrzebujesz do prostego odbiornika AM
Do pierwszego odbiornika AM nie potrzebujesz dużej listy elementów. W praktyce wystarczą:
- dioda detekcyjna typu germanowego lub Schottky, zwykle 1-5 zł,
- kondensator zmienny 100-365 pF, zwykle 8-25 zł,
- cewka z drutu emaliowanego 0,2-0,4 mm, najczęściej na rdzeniu ferrytowym,
- słuchawki piezo albo bardzo wysokoomowe, zwykle 10-30 zł,
- przewody i płytka montażowa lub uniwersalna płytka lutowana, zwykle 5-15 zł,
- mały wzmacniacz audio i głośnik, jeśli chcesz odsłuch bez słuchawek, najczęściej 15-40 zł.
Całość da się więc złożyć za kilkadziesiąt złotych, o ile nie zaczynasz od zera i nie kupujesz wszystkiego w wersji „laboratoryjnej”. Ja zwykle polecam prosty montaż na płytce lutowanej, bo stykowa bywa kapryśna przy sygnałach radiowych i łatwo generuje niepotrzebne straty.
Warto też pamiętać, że odbiornik AM bez wzmacniacza gra cicho. To nie wada projektu, tylko cecha tej architektury. Jeśli celem ma być odsłuch z głośnika, trzeba od początku doliczyć stopień audio, a to prowadzi do montażu krok po kroku.

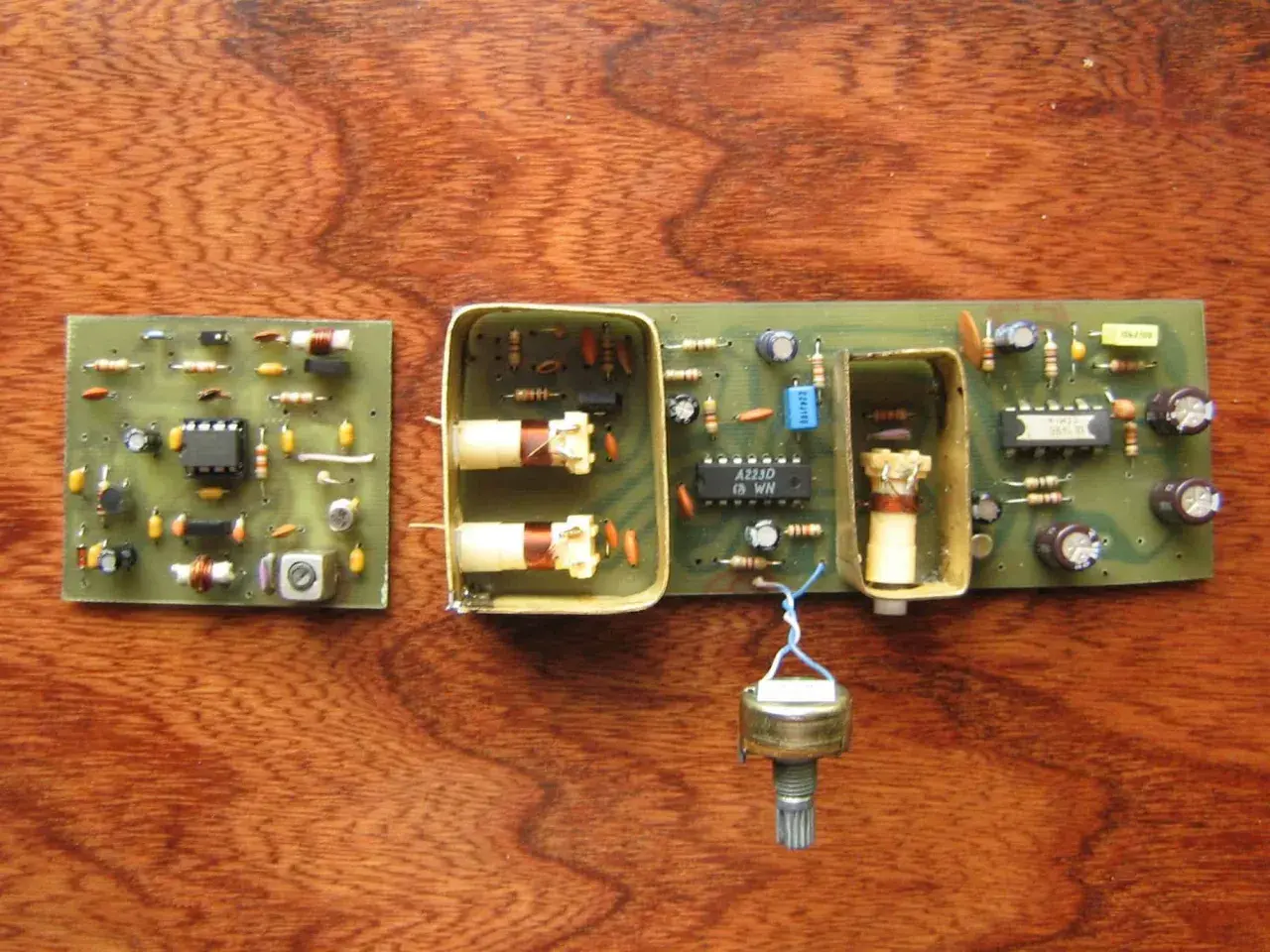

Jak złożyć układ krok po kroku
Najprostszy odbiornik AM można zbudować wokół obwodu rezonansowego LC, czyli połączenia cewki i kondensatora zmiennego. To właśnie ten fragment wybiera stację, a reszta układu ma tylko wydobyć z niej dźwięk.
- Nawijam cewkę z drutu emaliowanego na rdzeniu ferrytowym lub na prostym karkasie. Na start dobrze sprawdza się zakres około 70-120 zwojów, ale dokładna liczba zależy od średnicy rdzenia i miejsca pracy w paśmie.
- Łączę cewkę równolegle z kondensatorem zmiennym. To para, która pozwala stroić obwód na kolejne stacje.
- Dodaję diodę detekcyjną za obwodem LC. Jej zadaniem jest demodulacja, czyli wydobycie sygnału audio z fali nośnej.
- Podłączam słuchawki piezo lub wejście wzmacniacza audio. Bez tego sygnał będzie zbyt słaby, żeby go wygodnie usłyszeć.
- Jeśli używam anteny drutowej, prowadzę możliwie krótki, ale sensowny odcinek przewodu i unikam przypadkowego zwijania kabla w pętle.
- Sprawdzam polaryzację diody i wszystkie połączenia, a przewody przy układzie skracam do minimum. Przy częstotliwościach radiowych każdy niepotrzebny centymetr robi różnicę.
Jeżeli chcę zwiększyć głośność, dokładam prosty wzmacniacz na układzie typu LM386 albo podobnym scalaku małej mocy. To nadal pozostaje projektem edukacyjnym, ale od razu staje się bardziej użyteczne. Po zlutowaniu nie warto jednak uznawać pracy za skończoną, bo najwięcej czasu zabiera uruchamianie i strojenie.
Jak go zestroić i sprawdzić
W radioodbiorniku najtrudniej nie jest polutować elementy, tylko sprawić, żeby układ faktycznie złapał stację. Ja zaczynam od silnego nadajnika, bo to najszybsza droga do potwierdzenia, że konstrukcja w ogóle działa.
- Powoli obracam kondensatorem zmiennym i obserwuję, czy pojawia się szum, a potem sygnał stacji.
- Zmieniaję położenie anteny albo ustawienie rdzenia ferrytowego, bo to często daje większy efekt niż drobna korekta lutowania.
- Jeśli odbiór jest słaby, sprawdzam, czy cewka nie ma zwarć między zwojami i czy kondensator na pewno ma odpowiedni zakres pojemności.
- Gdy w tle słychać brum albo trzaski, skracam przewody i poprawiam masę układu.
- Jeśli używam wzmacniacza audio, kontroluję, czy nie wpada w wzbudzenie, bo wtedy radio zaczyna bardziej piszczeć, niż grać.
W praktyce AM lubi cierpliwość. Silna stacja w pobliżu potrafi pojawić się od razu, ale słabsze sygnały wymagają już dokładniejszego dopasowania cewki, anteny i położenia całego układu. Jeśli po tych próbach nadal nic nie ma, problem zwykle leży w montażu albo w zbyt ambitnym wyborze architektury jak na pierwszy projekt.
Co najczęściej psuje odbiór
Najczęstsze błędy przy takich projektach są zaskakująco proste. Nie chodzi o „zły schemat”, tylko o detale, które przy sygnałach radiowych mają większe znaczenie niż w klasycznej elektronice niskiej częstotliwości.
- Zbyt długa i chaotyczna okablowana płytka - każdy zbędny przewód dodaje pasożytniczą indukcyjność i pojemność.
- Nieodpowiednia dioda - zwykła krzemowa potrafi zabić słabe sygnały, bo ma większy spadek napięcia niż diody detekcyjne.
- Zbyt mała antena - bez sensownego elementu odbiorczego układ staje się ślepy, zwłaszcza w trudniejszych warunkach.
- Oczekiwanie, że sam detektor napędzi głośnik - bez wzmacniacza audio taki projekt zwykle wymaga słuchawek o bardzo dużej impedancji.
- Montaż „na próbę” bez sprawdzenia połączeń - jedno zimne lutowanie potrafi unieruchomić cały układ.
- Brak cierpliwości przy strojeniu - przy radioodbiorniku pół obrotu gałką często robi więcej niż wymiana elementów na droższe.
Ograniczenia samej architektury też są ważne. AM jest prosty i świetny do nauki, ale nie daje takiej jakości i odporności na zakłócenia jak lepiej zaprojektowane odbiorniki FM. Z kolei FM budowany od zera jest już wyraźnie trudniejszy, bo wymaga stabilniejszego front-endu, lepszej selektywności i porządnego demodulatora.
Jak rozwinąć projekt, żeby był naprawdę użyteczny
Jeśli pierwszy prototyp zadziałał, nie warto od razu przebudowywać wszystkiego. Ja zwykle dokładam funkcje w takiej kolejności, w jakiej realnie poprawiają komfort użytkowania: najpierw obudowa, potem zasilanie, a dopiero później interfejs.
Najwięcej daje kilka prostych rzeczy: obudowa z tworzywa lub cienkiego metalu, porządne gniazdo słuchawkowe, krótki panel z opisem zakresu strojenia i stabilne zasilanie z filtrowaniem. Jeśli budujesz wersję FM, potencjometr głośności i przełącznik stacji są bardziej użyteczne niż ozdobny wyświetlacz. W projekcie na ESP32 sens ma natomiast ekran, enkoder i czytelne menu, bo wtedy radio staje się faktycznie interfejsem, a nie tylko płytką z przewodami.
To dobry moment, żeby zdecydować, czy chcesz zostać przy klasycznym odbiorniku, czy przejść na bardziej nowoczesną wersję. Dla nauki elektroniki wystarczy prosty AM; dla codziennego korzystania lepiej sprawdzi się FM na module; jeśli zależy ci na połączeniu elektroniki z programowaniem, radio internetowe będzie następnym logicznym krokiem. Ja zwykle zaczynam od wersji najprostszej, a dopiero po potwierdzeniu odbioru dokładam głośnik, obudowę i wygodny interfejs.
