Pasmo 433 MHz jest popularne w prostych łączach radiowych, automatyce domowej i projektach z mikrokontrolerami, ale dopiero połączenie częstotliwości, modulacji, anteny i sposobu dekodowania daje stabilny efekt. W tym tekście pokazuję, czym naprawdę jest taki moduł, jak działa w praktyce, jak go dobrać do projektu i dlaczego wiele problemów zaczyna się nie od elektroniki, tylko od złych założeń. Jeśli chcesz podłączyć radiową komunikację bez przewodów i nie utknąć na etapie „czemu to nie odbiera”, znajdziesz tu konkrety.
Najważniejsze rzeczy, które trzeba wiedzieć przed wyborem modułu 433 MHz
- W Europie 433,05-434,79 MHz to popularne pasmo ISM dla krótkiego zasięgu, czujników i prostych pilotów.
- Sam odbiornik nie „rozumie” danych, tylko odbiera sygnał, który mikrokontroler albo dekoder musi zinterpretować.
- Do nauki wystarczy tani zestaw za kilka złotych, ale do stabilnej pracy lepszy bywa odbiornik superheterodynowy.
- Największą różnicę robi antena: dla 433 MHz ćwierć fali to około 17,3 cm.
- Jeśli urządzenie działa tylko z bliska, pierwsze podejrzenia padają na antenę, zasilanie i zakłócenia, nie na kod.
Czym jest odbiornik 433 MHz i gdzie ma sens
To niewielki moduł radiowy, który odbiera sygnały w paśmie 433 MHz i przekazuje je dalej jako impulsy cyfrowe albo dane do magistrali. W praktyce trafia do prostych sterowników bram, czujników pogodowych, systemów alarmowych, pilotów do gniazdek, a także do projektów edukacyjnych, w których liczy się niska cena i szybki start.
W Europie i w Polsce najczęściej mówimy o fragmencie pasma 433,05-434,79 MHz, który jest wykorzystywany jako pasmo ISM. SRD, czyli short range devices, to po prostu urządzenia krótkiego zasięgu: telemetria, alarmy, zdalne sterowanie i podobne zastosowania. To ważne, bo z perspektywy praktycznej 433 MHz nie jest „jednym uniwersalnym pilotem”, tylko środowiskiem, w którym działa wiele różnych urządzeń i protokołów.
Ja patrzę na ten zakres częstotliwości jak na tani i wygodny kompromis: dobry do prostych zadań, ale nieidealny, jeśli potrzebujesz bardzo pewnej transmisji albo szybkiej transmisji danych. I właśnie dlatego warto najpierw zrozumieć, jak taki tor radiowy w ogóle pracuje, zanim wybierze się konkretny moduł.
Jak działa komunikacja w paśmie 433 MHz
Sama częstotliwość mówi tylko tyle, że nośna ma około 433 MHz. To za mało, żeby wiedzieć, czy urządzenia będą ze sobą współpracować. Liczą się jeszcze modulacja, kodowanie ramek, długość impulsów, a czasem także szyfrowanie. Dlatego odbiornik może „słyszeć” sygnał, ale nie potrafić go sensownie zinterpretować.
Dlaczego sama częstotliwość nie wystarcza
Jeśli dwa urządzenia nadają na 433 MHz, nie oznacza to automatycznie kompatybilności. Jeden producent może używać prostego ASK albo OOK, inny FSK, a jeszcze inny własnego protokołu z adresowaniem i kontrolą błędów. W praktyce oznacza to, że do odczytu sygnału potrzebujesz nie tylko modułu radiowego, ale też zrozumienia, co właściwie ten moduł wypuszcza na wyjściu.To właśnie dlatego przy analizie nieznanego pilota czy czujnika nie zaczynam od biblioteki, tylko od pytania: czy to prosty sygnał impulsowy, czy bardziej uporządkowana transmisja cyfrowa? Od odpowiedzi zależy cały dalszy tor pracy.
OOK, ASK i FSK w praktyce
W tanich modułach najczęściej spotyka się OOK lub ASK. Najprościej mówiąc, nośna jest włączana i wyłączana albo jej amplituda jest zmieniana tak, by niosła informację. To rozwiązanie jest tanie i łatwe do zbudowania, ale bywa podatne na zakłócenia i przypadkowe impulsy.
Bardziej rozbudowane moduły pracują z FSK albo GFSK, czyli z przesuwaniem częstotliwości nośnej. Taki tor bywa stabilniejszy i lepiej znosi zakłócenia, ale wymaga już większej kontroli nad konfiguracją i zwykle nie kończy się na jednym pinie DATA. W praktyce dostajesz lepszą jakość łącza kosztem prostoty.
To prowadzi do najważniejszego wniosku: jeśli chcesz tylko szybko odebrać sygnał z prostego pilota, wystarczy prostszy układ. Jeśli chcesz, żeby połączenie działało powtarzalnie w realnym pomieszczeniu, warto od razu spojrzeć na lepszą architekturę odbiornika.
Jak wybrać moduł do własnego projektu
Wybór zależy od tego, czy budujesz demo na biurko, czy coś, co ma pracować w domu obok routera, zasilacza impulsowego i metalowej obudowy. Najczęstszy błąd początkujących polega na kupnie najtańszego zestawu, a potem zaskoczeniu, że zasięg i odporność na zakłócenia są przeciętne.
| Opcja | Kiedy ma sens | Plusy | Minusy | Orientacyjny koszt |
|---|---|---|---|---|
| Prosty zestaw nadajnik + odbiornik | Nauka, prototyp, prosta automatyka, testy protokołów | Niska cena, prosty start, dużo przykładów | Większa podatność na zakłócenia, słabsza powtarzalność | Od ok. 7,50 zł za zestaw |
| Lepszy moduł odbiorczy z bardziej rozbudowanym interfejsem | Gdy zależy Ci na stabilniejszym odbiorze i większej kontroli | Lepsza czułość, bardziej przewidywalna praca | Więcej konfiguracji, większa złożoność projektu | Około 16,90 zł |
| Gotowy odbiornik z pilotem lub przełącznikiem | Gdy chcesz funkcję od razu, bez rozbierania protokołu | Szybkie wdrożenie, mało kodowania | Mniejsza elastyczność, mniej miejsca na eksperymenty | Około 44,65-59,97 zł |
W praktyce zwracam też uwagę na interfejs. Część modułów daje surowy sygnał na pinie DATA, a część komunikuje się po SPI. Pierwsza grupa jest dobra do nauki i prostych pilotów. Druga lepiej pasuje do projektu, w którym chcesz mieć większą kontrolę nad parametrami łącza i nie walczyć z przypadkowym szumem.
Wniosek jest prosty: jeśli projekt ma być edukacyjny, tani zestaw wystarczy. Jeśli ma działać przewidywalnie, lepiej dopłacić do lepszego toru odbiorczego albo od razu wybrać moduł z bardziej uporządkowanym interfejsem komunikacyjnym. Następny krok to poprawne podłączenie, bo tu najłatwiej zepsuć nawet dobry moduł.
Jak poprawnie go podłączyć i uruchomić
W takich układach pierwsze minuty po montażu są ważniejsze niż sam kod. Najpierw sprawdzam zasilanie, potem antenę, a dopiero na końcu interpretację danych. To oszczędza mnóstwo czasu, bo wiele „awarii” okazuje się po prostu błędem montażowym.

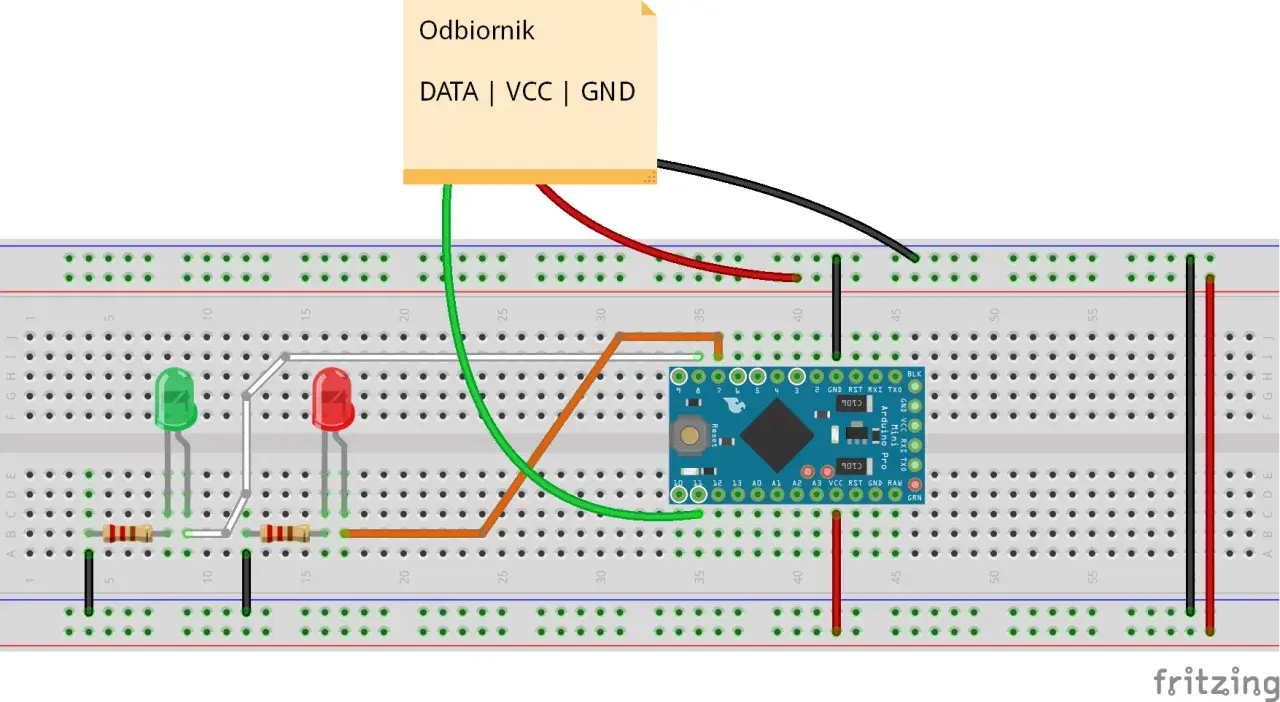

| Element | Po co jest | Na co uważać |
|---|---|---|
| VCC | Zasilanie modułu | Sprawdź, czy układ pracuje z 5 V czy 3,3 V |
| GND | Wspólna masa | Musi być wspólna z mikrokontrolerem |
| DATA | Wyjście sygnału z odbiornika | To nie są gotowe dane aplikacyjne, tylko impulsy do odczytu |
| ANT | Podłączenie anteny | Bez anteny zasięg dramatycznie spada |
Dla 433 MHz dobrym punktem wyjścia jest antena ćwierćfalowa. Według wyliczeń dla tej częstotliwości ma ona około 17,3 cm. To nie jest magiczna liczba, ale bardzo sensowna baza do testów. Jeśli robisz prototyp na biurku, zwykły prosty drut często daje lepszy efekt niż „prawie antena” urwana z gotowego modułu.
Druga rzecz to odsprzęganie zasilania. W praktyce przy module radiowym dobrze działa krótka ścieżka zasilania i mały kondensator przy VCC oraz GND, bo sam układ jest wrażliwy na zakłócenia z linii zasilającej. Jeśli jeszcze dodasz możliwie krótkie przewody i sensowny punkt masy, zyskasz więcej niż po kolejnej godzinie poprawiania kodu.
Po stronie programu warto zacząć od najprostszego odczytu impulsów, a dopiero później dodawać dekodowanie konkretnego protokołu. Dzięki temu od razu widzisz, czy problem leży w warstwie radiowej, czy już w logice aplikacji. I właśnie tu pojawia się kolejna grupa trudności: odbiór sygnału może działać, ale wyniki nadal będą złe.
Najczęstsze problemy i co zwykle je powoduje
Jeżeli układ działa tylko z kilkudziesięciu centymetrów, pierwsze podejrzenie kieruję na antenę i zasilanie. Jeżeli odbierasz losowe impulsy, winna bywa jakość modułu albo środowisko pełne zakłóceń. Jeżeli nic nie da się zdekodować, najpewniej sygnał jest po prostu innego typu niż zakładałeś.
Gdy zasięg jest mały
Najczęstszy scenariusz to brak anteny albo antena o zupełnie przypadkowej długości. Drugi problem to umieszczenie modułu zbyt blisko przetwornic, USB, metalowej obudowy lub dużych przewodów zasilających. W budynku sygnał 433 MHz potrafi przenikać całkiem dobrze, ale tylko wtedy, gdy tor RF nie jest fizycznie zduszony.
Gdy pojawiają się fałszywe impulsy
Tanie odbiorniki bywają dość „gadatliwe” w obecności szumu. Wtedy na wejściu mikrokontrolera pojawiają się impulsy, które wyglądają jak dane, ale w rzeczywistości są śmieciem z eteru. Pomaga lepszy moduł, krótsze przewody, porządniejsze zasilanie i filtracja po stronie programu.
Przeczytaj również: Bluetooth 5.4 - Czy to rewolucja dla Twojego IoT?
Gdy sygnał jest, ale nic się nie dekoduje
Tu najczęściej problemem nie jest sprzęt, tylko założenie, że wszystkie urządzenia 433 MHz mówią tym samym językiem. Nie mówią. Jedne korzystają z prostych ramek OOK/ASK, inne z FSK, jeszcze inne mają własny format danych i zabezpieczenia. Dlatego przy nieznanym pilocie czy czujniku trzeba najpierw rozpoznać protokół, a dopiero potem pisać dekoder.
Na etapie diagnostyki bardzo pomaga też porównanie z innym odbiornikiem albo analizą sygnału w narzędziu SDR. To nie jest obowiązkowe przy każdym projekcie, ale przy trudniejszym przypadku skraca drogę od zgadywania do faktycznej przyczyny błędu. I to prowadzi do kolejnego pytania: czy 433 MHz zawsze jest najlepszym wyborem?
Kiedy 433 MHz wygrywa, a kiedy lepiej wybrać inne pasmo
433 MHz wygrywa wtedy, gdy potrzebujesz prostego, taniego i mało prądożernego łącza dla niewielkiej ilości danych. To dobry wybór do pilotów, czujników, prostych alarmów i układów, w których nie zależy Ci na dużej przepływności. Niższa częstotliwość pomaga też tam, gdzie sygnał musi przejść przez kilka przeszkód albo nie chcesz instalować bardzo małej, wymagającej anteny PCB.
| Pasmo lub technologia | Kiedy ma przewagę | Gdzie przegrywa |
|---|---|---|
| 433 MHz | Tanie piloty, proste czujniki, mały pobór energii | Zakłócenia, niska przepływność, brak jednolitego standardu aplikacyjnego |
| 868 MHz | Lżejsza antena, zwykle lepsza kontrola nad projektem telemetrycznym | Nie zawsze najlepsza penetracja przeszkód, większa wrażliwość na dobór modułu |
| 2,4 GHz, BLE, Wi-Fi | Integracja z telefonem, gotowe stosy komunikacyjne, aplikacje | Wyższy pobór prądu, krótszy praktyczny zasięg w trudnym środowisku |
Jeśli projekt ma być „po prostu sterownikiem”, 433 MHz nadal broni się ceną i prostotą. Jeśli jednak budujesz coś bliższego produktowi, z interfejsem użytkownika i wymaganiem stabilności, częściej wybrałbym inne pasmo albo gotowy transceiver z lepiej opisanym stosowaniem. Tu nie chodzi o modę, tylko o to, ile czasu chcesz później poświęcić na walkę z zakłóceniami i zgodnością protokołów.
Najrozsądniejszy start bez przepalania budżetu
Gdybym miał zacząć od zera, wybrałbym najpierw prosty zestaw do nauki, ale od razu z poprawną anteną i świadomością ograniczeń. Taki start pozwala zrozumieć warstwę radiową bez inwestowania w drogi sprzęt, a jednocześnie nie udaje, że każdy problem da się rozwiązać samym kodem.
Do projektu, który ma działać w sposób bardziej powtarzalny, dopłaciłbym do lepszego odbiornika i traktowałbym antenę jako część projektu, a nie dodatek. To właśnie ten detal najczęściej decyduje o tym, czy 433 MHz będzie praktycznym interfejsem komunikacyjnym, czy źródłem niepotrzebnych frustracji. Jeśli chcesz iść krok dalej, dobrym następnym ruchem jest porównanie konkretnego modułu z Twoim mikrokontrolerem i sprawdzenie, czy potrzebujesz prostego wyjścia DATA, czy już pełnego sterowania po SPI.
