Moduł fs1000a to prosty nadajnik radiowy 433 MHz, który nadal ma sens w tanich projektach automatyki, prostych pilotach i edukacji z mikrokontrolerami. W tym tekście pokazuję, jak działa, jak go podłączyć, jakie ma ograniczenia i kiedy lepiej od razu sięgnąć po inne łącze. Najwięcej zyskasz, jeśli chcesz zbudować krótkodystansową komunikację bez kabli i bez przepłacania.
Najważniejsze rzeczy, które warto wiedzieć o module 433 MHz
- To nadajnik, a nie pełny transceiver, więc sam z siebie nie rozwiązuje komunikacji dwukierunkowej.
- Pracuje w prostym trybie ASK/OOK, czyli przesyła dane przez włączanie i wyłączanie nośnej radiowej.
- Najlepsze efekty daje przy krótkich wiadomościach, prostych komendach i niewielkiej odległości.
- Antena ma ogromne znaczenie, a kawałek przewodu o długości około 17,3 cm często robi większą różnicę niż zmiana kodu.
- Bez własnego kodowania, kontroli błędów i powtarzania ramek łatwo o zakłócenia i losowe odczyty.
- To rozwiązanie dobre do prostych projektów, ale słabe tam, gdzie liczy się niezawodność, szyfrowanie i potwierdzenia odbioru.
Jak działa nadajnik 433 MHz

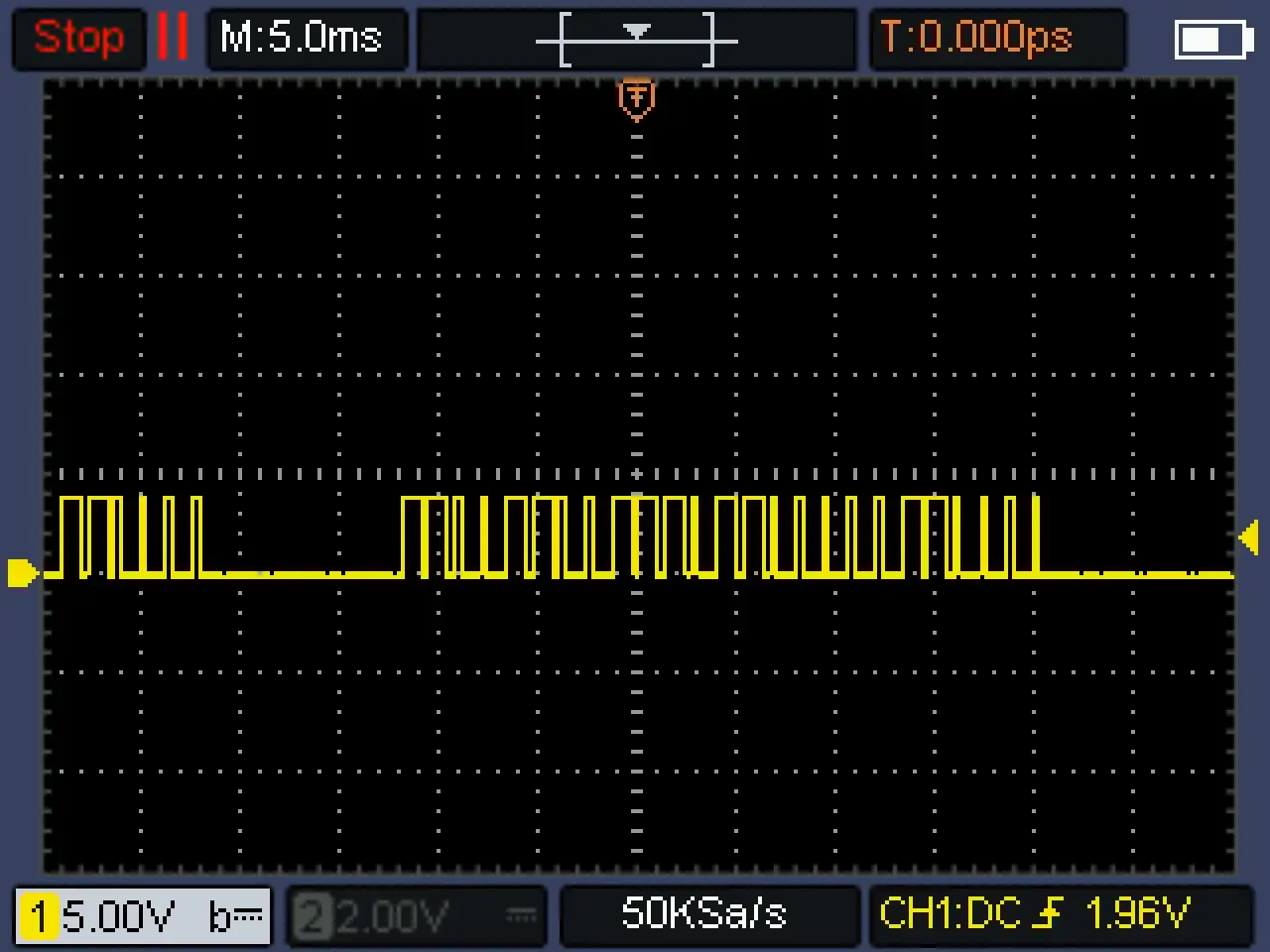

W praktyce patrzę na ten moduł jako na najprostszy możliwy kanał radiowy dla krótkich komunikatów. W środku pracuje rezonator SAW, czyli element stabilizujący częstotliwość nośną, a sam sygnał jest najczęściej nadawany w trybie ASK lub OOK - po ludzku oznacza to, że informacja jest kodowana przez pojawianie się i zanik nośnej.
To ważne rozróżnienie, bo ten nadajnik nie „rozumie” danych tak jak Wi-Fi czy Bluetooth. On tylko wypuszcza sygnał radiowy, a sens komunikacji trzeba zbudować po stronie mikrokontrolera albo przez prosty encoder/decoder. Dlatego pojedynczy impuls nie jest jeszcze wiadomością - wiadomością staje się dopiero odpowiednio przygotowana ramka.
| Cecha | Co to znaczy w praktyce |
|---|---|
| Częstotliwość | Zwykle okolice 433,92 MHz, czyli popularne pasmo krótkiego zasięgu |
| Modulacja | ASK/OOK, więc dane są kodowane bardzo prosto |
| Tryb pracy | Simplex - nadaje w jedną stronę, bez potwierdzeń zwrotnych |
| Przepływność | Około 10 kb/s, co wystarcza do krótkich komend, ale nie do strumieni danych |
| Logika komunikacji | Brak wbudowanej korekcji błędów, więc trzeba ją dodać samodzielnie |
Jeśli mam streścić to jednym zdaniem, to jest to radio do prostych zadań, a nie do budowania „inteligentnej” warstwy komunikacyjnej. Znając zasadę pracy, łatwiej przejść do podłączenia i zasilania, bo właśnie tam pojawia się najwięcej pierwszych problemów.

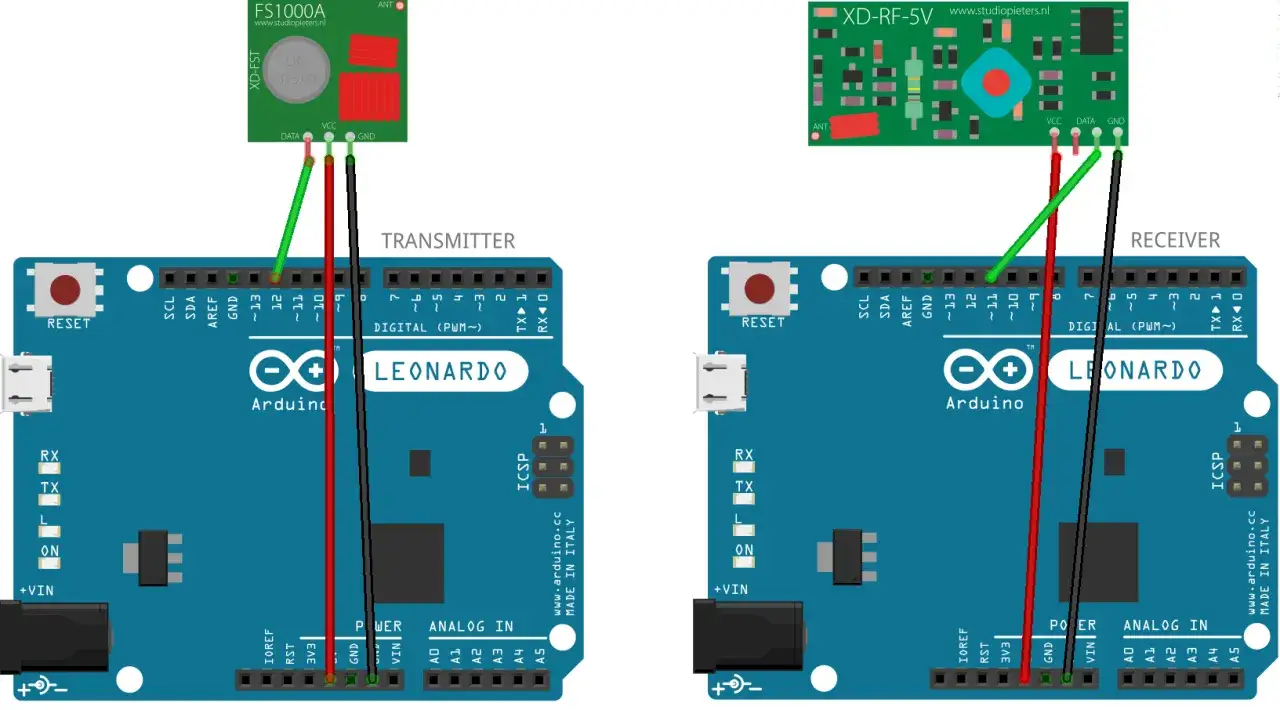

Jak podłączyć moduł do mikrokontrolera
Najprostsze podłączenie sprowadza się do trzech linii: zasilania, masy i wejścia danych. W praktyce zaczynam od tego, żeby nadajnik miał wspólną masę z mikrokontrolerem, bo bez tego sygnał sterujący bywa po prostu nieczytelny.
| Pin | Rola | Na co zwrócić uwagę |
|---|---|---|
| VCC | Zasilanie | Wiele płytek pracuje najpewniej przy 5 V, ale zawsze sprawdzam opis konkretnej wersji |
| DATA | Wejście sygnału | Tu trafia cyfrowa informacja z mikrokontrolera |
| GND | Masa | Musi być wspólna z układem sterującym |
| ANT | Antena | Przewód o długości około 17,3 cm jest prostym i skutecznym startem |
- Podłącz masę nadajnika do masy mikrokontrolera.
- Doprowadź zasilanie zgodne z wersją płytki, którą masz przed sobą.
- Wyprowadź sygnał z pinu cyfrowego do wejścia DATA.
- Dodaj antenę z cienkiego, sztywnego przewodu, najlepiej możliwie pionowo.
- Jeśli testujesz na płytce stykowej, licz się z gorszym zasięgiem niż na stałym montażu.
Gdy uruchamiam taki układ, zawsze pilnuję zasilania. Ten nadajnik jest tani, ale nie lubi przypadkowych spadków napięcia i zaszumionych linii zasilających, więc krótki przewód, dobra masa i kondensator odsprzęgający blisko modułu często rozwiązują połowę problemów. Kiedy tor radiowy już działa, dopiero wtedy warto skupić się na zasięgu i jakości połączenia.
Jak poprawić zasięg i stabilność sygnału
Jeżeli ktoś mówi mi, że moduł „działa tylko na 2 metry”, zwykle zaczynam nie od kodu, tylko od anteny. To właśnie ona najczęściej decyduje o tym, czy sygnał przejdzie przez jedno pomieszczenie, czy zniknie po kilku krokach od stanowiska testowego.
- Dodaj antenę - 17,3 cm to dobry punkt wyjścia dla 433 MHz.
- Nie skracaj przewodu na ślepo - przypadkowo ucięta antena potrafi pogorszyć wyniki bardziej niż brak anteny w opisie projektu.
- Utrzymuj zasilanie w ryzach - przydatny jest mały kondensator 100 nF przy pinach VCC i GND.
- Wysyłaj krótkie ramki - im mniej danych, tym mniejsze ryzyko błędu.
- Powtarzaj kluczowe komunikaty - przy prostych łączach 2-3 wysłania tej samej komendy to rozsądny kompromis.
- Testuj w realnym środowisku - ściany, metalowe obudowy i zasilacze impulsowe potrafią mocno skrócić zasięg.
W opisach katalogowych często pojawiają się bardzo optymistyczne wartości, ale w praktyce ważniejsze jest to, co da się odtworzyć w Twoim projekcie. Bez anteny zasięg może spaść do kilku metrów, a z poprawnym montażem i spokojnym środowiskiem pracy potrafi wyjść wyraźnie lepiej, choć 100 m nadal traktuję raczej jako wartość warunkową niż domyślną. Zasięg to jednak nie wszystko, więc kolejne pytanie brzmi: kiedy taki nadajnik w ogóle ma sens.
Gdzie ten nadajnik sprawdza się najlepiej
Najlepiej widzę go tam, gdzie komunikat jest krótki, odbiornik jest prosty, a strata pojedynczej ramki nie jest katastrofą. Właśnie dlatego trafia do pilotów, prostych sterowników, czujników i prototypów, w których liczy się cena oraz szybkie uruchomienie, a nie pełna niezawodność.
| Scenariusz | Ocena | Dlaczego |
|---|---|---|
| Prosty włącznik lub pilot | Tak | Mało danych i niewielkie wymagania wobec protokołu |
| Odczyt czujnika w szklarni lub garażu | Tak, ale z powtórzeniami | Niewielka przepustowość wystarcza do pojedynczych pomiarów |
| Komunikacja z telefonem | Zwykle nie | Brakuje wygodnej, natywnej integracji i warstwy bezpieczeństwa |
| Sieć wielu urządzeń | Raczej nie | Trzeba samemu budować adresowanie, kolizje i potwierdzenia |
| Alarm lub dane krytyczne | Ostrożnie | Brak wbudowanego szyfrowania i korekcji błędów to realne ryzyko |
Jeśli potrzebuję komunikacji dwukierunkowej, potwierdzeń odbioru albo większej odporności na zakłócenia, zwykle patrzę już w stronę innych technologii radiowych. Ten moduł ma sens tam, gdzie prostota wygrywa z wygodą i gdzie nie trzeba udawać, że zastąpi bardziej zaawansowane łącze. Kiedy już wiesz, czy to właściwy wybór, pozostaje uniknąć kilku błędów, które najczęściej psują pierwsze testy.
Najczęstsze błędy przy pierwszych testach
W praktyce widzę kilka powtarzalnych potknięć. Dobra wiadomość jest taka, że większość z nich nie wynika z „wadliwego modułu”, tylko z drobnych uproszczeń na etapie montażu albo programowania.
- Brak anteny - to najprostszy sposób na dramatycznie gorszy zasięg.
- Brak wspólnej masy - bez tego sygnał DATA może nie mieć odniesienia i układ zacznie zachowywać się losowo.
- Zbyt szybkie wysyłanie danych - jeśli ramek jest za dużo, odbiornik zaczyna gubić część informacji.
- Zakładanie, że moduł sam naprawi błędy - tego po prostu nie robi, więc warto dodać własny checksum albo CRC.
- Zasilanie z przypadkowego, zaszumionego źródła - szczególnie kłopotliwe przy pierwszym uruchomieniu na płytce stykowej.
- Liczenie na pracę „jak Wi-Fi” - to zupełnie inna klasa sprzętu i inne oczekiwania.
Najbardziej opłaca się myśleć o tym nadajniku jak o elemencie prostego łącza, a nie gotowym systemie komunikacji. Gdy doda się antenę, porządną masę, rozsądny protokół i kilka powtórzeń ramki, liczba problemów spada zaskakująco szybko. A przed zakupem dobrze jeszcze przejść przez krótką checklistę, bo to oszczędza najwięcej czasu.
Na co patrzę przed zakupem, żeby moduł nie rozczarował po pierwszym testcie
Jeśli mam kupić taki nadajnik do projektu, sprawdzam kilka rzeczy jeszcze przed lutowaniem. To nie są drobiazgi, tylko warunki, które decydują o tym, czy układ będzie działał stabilnie, czy tylko „jakoś” na biurku.
- Czy częstotliwość odpowiada temu, co ma obsługiwać odbiornik, zwykle w okolicy 433,92 MHz.
- Czy opis zasilania pasuje do mojego mikrokontrolera i całego układu.
- Czy płytka ma wyprowadzenie antenowe albo miejsce, do którego da się łatwo dolutować przewód.
- Czy projekt wymaga komunikacji jednostronnej, czy jednak potrzebuję odpowiedzi zwrotnej.
- Czy liczba danych jest naprawdę mała, bo przy większych paczkach ten prosty nadajnik szybko zaczyna być wąskim gardłem.
- Czy finalne użycie nie wymaga dodatkowych wymogów formalnych lub testów zgodności, zwłaszcza gdy wyjdzie poza warsztat.
W Polsce przy projektach, które mają wyjść z fazy prototypu, zawsze sprawdzam też aktualne wymagania UKE dotyczące pracy w pasmach urządzeń małej mocy. To nie jest element, który trzeba dramatyzować, ale w gotowym urządzeniu albo instalacji komercyjnej nie warto opierać się wyłącznie na tym, że „na pewno się da”. Jeśli podejdziesz do tego rozsądnie, prosty nadajnik 433 MHz nadal pozostaje użytecznym, tanim i bardzo wdzięcznym narzędziem do nauki oraz do niewielkich projektów komunikacyjnych.
