Spadek napięcia na rezystorze to jedna z tych rzeczy, które w elektronice wyglądają banalnie, a potem decydują o tym, czy układ działa stabilnie, czy tylko „mniej więcej”. W tym tekście pokazuję, jak rozumieć ten efekt, jak go policzyć z prawa Ohma, kiedy wystarcza prosty wzór, a kiedy trzeba uwzględnić układ połączeń, obciążenie i pomiar multimetrem. Dorzucam też praktyczne przykłady, które przydają się zarówno przy nauce, jak i przy składaniu prostych obwodów.
Najważniejsze rzeczy do zapamiętania o napięciu na rezystorze
- Napięcie na rezystorze wynika bezpośrednio z prądu i jego rezystancji.
- W układzie szeregowym większy opór zwykle przejmuje większą część napięcia zasilania.
- U = I × R to podstawowy wzór, ale nie jedyny, którego warto używać.
- Pomiar wykonuje się woltomierzem podłączonym równolegle do rezystora.
- W praktyce trzeba brać pod uwagę tolerancję elementu, temperaturę i obciążenie źródła.
Co dokładnie dzieje się na rezystorze
Rezystor nie „tworzy” napięcia, tylko powoduje różnicę potencjałów między swoimi końcówkami, kiedy płynie przez niego prąd. To zjawisko jest proste do opisania, ale bardzo ważne praktycznie, bo od niego zależy działanie ograniczników prądu, dzielników napięcia, układów biasujących i wielu prostych bloków analogowych.
Najprościej myślę o tym tak: elektroniki nie interesuje sam opór jako liczba z nadruku, tylko to, ile energii trzeba oddać, żeby wymusić przepływ prądu. W rezystorze ta energia zamienia się głównie w ciepło, dlatego przy większym obciążeniu element może się wyraźnie grzać. Wzór P = I² × R dobrze pokazuje, dlaczego nawet niewielki rezystor potrafi dostać sporo pracy, jeśli prąd jest za duży.
W idealnym modelu, gdy prąd nie płynie, spadek napięcia jest zerowy. W realnym układzie dochodzą jeszcze drobne upływy, rezystancja przewodów i kontaktów, ale przy normalnych obliczeniach najczęściej można je pominąć. To prowadzi wprost do pytania, jak liczyć napięcie bez zgadywania.
Jak policzyć napięcie na rezystorze
W praktyce spadek napięcia na rezystorze obliczam najczęściej z dwóch danych: prądu i rezystancji. Dla rezystora liniowego obowiązuje prosty wzór: U = I × R. Jeśli przez element płynie 20 mA, a jego rezystancja wynosi 470 Ω, to napięcie na nim wynosi 9,4 V, bo 0,02 A × 470 Ω = 9,4 V.
To samo można policzyć z innej strony, gdy znamy napięcie źródła i opory połączone szeregowo. Najpierw wyznaczam prąd całego obwodu, potem liczę spadek na konkretnym elemencie. W prostych układach to naprawdę wystarcza i nie trzeba dorabiać dodatkowej filozofii.
| Sytuacja | Najwygodniejszy wzór | Co sprawdzasz najpierw |
|---|---|---|
| Znany prąd i rezystancja | U = I × R | Prąd płynący przez rezystor |
| Rezystory połączone szeregowo | Ux = Us × Rx / Rsum | Sumę rezystancji w gałęzi |
| Znana moc i rezystancja | U = √(P × R) | Jaką moc ma rozproszyć element |
Przykład z obwodu szeregowego jest szczególnie użyteczny: jeśli masz źródło 12 V i dwa rezystory, 1 kΩ oraz 2 kΩ, to suma wynosi 3 kΩ. Prąd obwodu to 4 mA, więc na 1 kΩ odkłada się 4 V, a na 2 kΩ, 8 V. Takie liczenie od razu pokazuje, że większy rezystor przejmuje większą część napięcia. Następny krok to zrozumienie, co zmienia sam sposób połączenia elementów.
Połączenie ma znaczenie bardziej, niż się wydaje
Ten sam rezystor może zachowywać się inaczej w zależności od tego, gdzie go wstawisz. W układzie szeregowym przez wszystkie elementy płynie ten sam prąd, więc napięcie dzieli się między nimi proporcjonalnie do oporów. W układzie równoległym napięcie na każdej gałęzi jest takie samo, a zmienia się prąd.
| Typ połączenia | Co jest wspólne | Co się zmienia | Wniosek praktyczny |
|---|---|---|---|
| Szeregowe | Prąd | Napięcie rozkłada się na elementy | Większy rezystor dostaje większą część napięcia |
| Równoległe | Napięcie | Prąd dzieli się między gałęzie | Każdy rezystor ma to samo napięcie co gałąź, w której leży |
Właśnie tu pojawia się klasyczny błąd początkujących: oczekiwanie, że napięcie „rozdzieli się” również w równoległym układzie. Nie, tam dzieli się prąd. Jeśli więc mierzysz rezystor podpięty bezpośrednio do zasilania równoległego, na jego końcach zobaczysz pełne napięcie źródła, a nie jakąś jego część.
W praktyce bardzo przydaje się też dzielnik napięcia, czyli dwa rezystory szeregowe, z których pobiera się napięcie pośrednie. To wygodne rozwiązanie do prostych sygnałów odniesienia, ale nie jest dobrym substytutem zasilacza, jeśli obciążenie ma pobierać większy prąd. Jeśli chcesz, żeby układ był przewidywalny, musisz przejść od wzoru do pomiaru.
Jak zmierzyć to multimetrem bez błędu

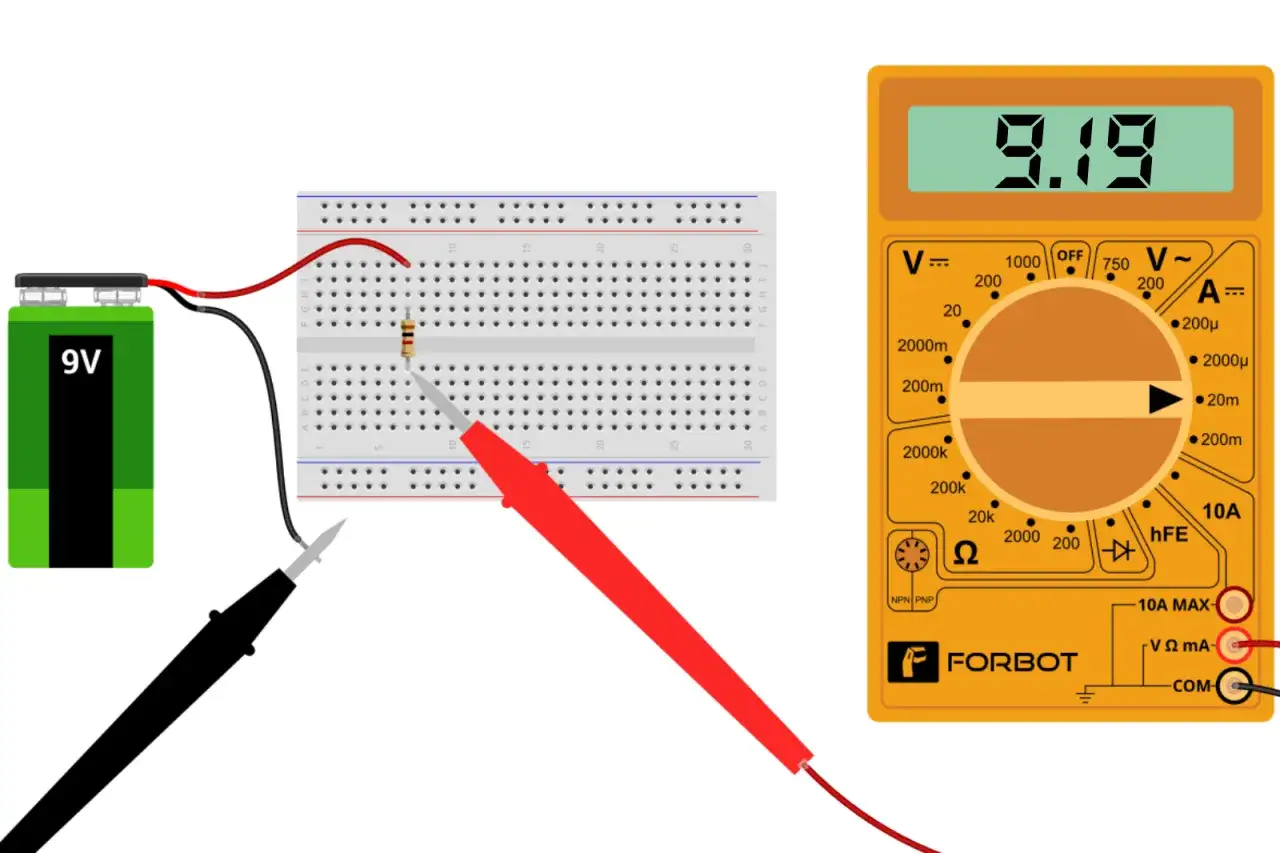

Pomiar napięcia na rezystorze wykonuję woltomierzem, czyli zwykłym multimetrem ustawionym na pomiar napięcia. Sondy podłącza się równolegle do badanego elementu, a nie szeregowo. To ważne, bo pomiar napięcia i pomiar prądu to dwa różne tryby pracy miernika, a pomylenie ich bywa kosztowne dla bezpiecznika w środku urządzenia.
- Ustaw miernik na napięcie DC albo AC, zależnie od rodzaju obwodu.
- Dobierz zakres pomiarowy, najlepiej wyższy od spodziewanej wartości.
- Przyłóż sondy do obu końców rezystora, zachowując połączenie równoległe.
- Odczytaj wynik przy włączonym układzie, bo bez przepływu prądu nie zobaczysz rzeczywistego spadku.
- Sprawdź polaryzację, jeśli mierzysz napięcie stałe, bo odwrócone sondy dadzą znak ujemny.
W typowych multimetrów wejście napięciowe ma impedancję rzędu 10 MΩ, więc nie obciąża istotnie obwodu. To dobra wiadomość, bo sam pomiar zwykle nie zaburza wyniku. Problem zaczyna się dopiero wtedy, gdy układ jest bardzo czuły, źródło ma dużą rezystancję wewnętrzną albo próbujesz mierzyć coś w trakcie pracy pod zmiennym obciążeniem.
Najczęstsze pomyłki są dość powtarzalne: zły tryb pomiaru, zły zakres, sondy wpięte nie tam, gdzie trzeba, albo pomiar bez zasilania. Jeśli wynik wygląda dziwnie, zwykle nie winny jest rezystor, tylko metoda. To z kolei prowadzi do sytuacji, w których prosty wzór przestaje zgadzać się z rzeczywistością co do jednej cyfry.
Kiedy wynik odbiega od prostego wzoru
W teorii rezystor ma jedną wartość, w praktyce ma zakres tolerancji. Dla popularnych elementów spotyka się tolerancje 1%, 5% i czasem 10%, więc rezystor 1 kΩ o tolerancji 5% może mieć w rzeczywistości wartość od 950 Ω do 1050 Ω. To nie jest błąd, tylko normalna cecha komponentu.
| Czynnik | Co robi z wynikiem | Jak na to reaguję |
|---|---|---|
| Tolerancja rezystora | Wynik różni się od obliczeń o kilka procent | Sprawdzam tolerancję i nie oczekuję idealnej zgodności |
| Nagrzewanie | Rezystancja i moc mogą się zmieniać pod obciążeniem | Zostawiam zapas mocy, zwykle co najmniej 2x |
| Rezystancja źródła i przewodów | W układzie pojawia się dodatkowy spadek napięcia | Mierzę pod realnym obciążeniem, nie tylko „na stole” |
| Obciążony dzielnik napięcia | Napięcie wyjściowe spada bardziej, niż wynika z prostego wzoru | Sprawdzam, czy prąd obciążenia nie jest zbyt duży |
Warto też pamiętać o temperaturze. Jeśli rezystor pracuje blisko swojej mocy granicznej, potrafi się wyraźnie rozgrzać, a wtedy jego zachowanie odchodzi od katalogowego ideału. Przy elementach małej mocy to zwykle drobiazg, ale przy większych obciążeniach potrafi mieć realne znaczenie.
Przy sygnałach zmiennych trzeba dodatkowo uważać na to, czy liczysz wartość chwilową, szczytową czy skuteczną. Dla większości praktycznych zastosowań w elektronice użytkowej i edukacyjnej liczy się wartość skuteczna, bo to ona najlepiej opisuje rzeczywiste obciążenie. Gdy to rozumiesz, obliczenia zaczynają służyć projektowi, a nie tylko zaliczaniu zadań.
Jak wykorzystać to przy projektowaniu układu
Najbardziej praktyczne zastosowanie rezystora to nie samo „obniżanie napięcia”, tylko sterowanie prądem i punktami pracy. W układzie z diodą LED rezystor ogranicza prąd do bezpiecznego poziomu. Jeśli zasilasz białą lub czerwoną diodę z 5 V, a spadek na diodzie wynosi około 2 V, to dla prądu 10 mA wychodzi rezystor około 300 Ω. W praktyce wybieram najbliższą wyższą wartość, na przykład 330 Ω, bo daje trochę większy margines bezpieczeństwa.
To samo podejście działa w układach z tranzystorami. Rezystor kolektorowy albo emiterowy pozwala mi przewidzieć prąd i kontrolować warunki pracy elementu aktywnego. Właśnie dlatego w projektowaniu nie chodzi tylko o samą wartość oporu, ale o to, jak duży przepływ energii wywoła on w konkretnym miejscu schematu.
- LED, sprawdzam prąd i moc rezystora, a nie tylko „czy świeci”.
- Dzielnik napięcia, pilnuję obciążenia wyjścia, bo za duży pobór psuje wynik.
- Rezystor przy tranzystorze, dbam o zapas mocy i o to, by układ nie wszedł w niepożądany stan pracy.
- Układ zasilany z baterii, uwzględniam spadek napięcia pod obciążeniem, bo źródło nie jest idealne.
Jest jeszcze jedna reguła, która oszczędza sporo czasu: jeśli z dzielnika napięcia ma być zasilany jakiś układ, prąd obciążenia nie powinien być duży w porównaniu z prądem samego dzielnika. Jako praktyczny punkt odniesienia przyjmuję, że obciążenie dobrze jest trzymać poniżej 10% prądu dzielnika. To nie jest sztywne prawo fizyki, tylko rozsądny margines, który w wielu prostych projektach po prostu działa.
Trzy rzeczy, które sprawdzam przed uznaniem wyniku za poprawny
Zanim zamknę temat, zawsze sprawdzam trzy pytania. Po pierwsze, czy wiem, jaki prąd naprawdę płynie przez rezystor. Po drugie, czy układ jest szeregowy, równoległy, czy mieszany, bo od tego zależy cała logika obliczeń. Po trzecie, czy element nie pracuje zbyt blisko granicy mocy, bo wtedy obliczenia mogą jeszcze wyglądać dobrze, a praktyka już nie.
Jeśli masz te trzy punkty pod kontrolą, napięcie na rezystorze przestaje być zgadywanką. Staje się zwykłym, przewidywalnym parametrem układu, który można policzyć, zmierzyć i wykorzystać do sensownego projektu. I właśnie na tym poziomie elektronika zaczyna być naprawdę czytelna.
