Rezystor podciągający jest jednym z tych elementów, które wyglądają banalnie, a decydują o stabilności całego wejścia cyfrowego. W praktyce pomaga ustawić stan domyślny sygnału, ograniczyć losowe odczyty i poprawnie obsłużyć przyciski, magistrale oraz linie sterujące. W artykule pokazuję, jak działa pull up resistor, jak dobrać jego wartość i kiedy lepiej użyć wersji wewnętrznej, a kiedy zewnętrznej.
Najważniejsze fakty o rezystorze podciągającym w jednym miejscu
- Zapewnia określony stan logiczny, gdy żaden układ aktywnie nie wymusza sygnału.
- Najczęściej łączy linię z zasilaniem, więc „ciągnie” ją do stanu wysokiego.
- Przy przycisku do masy eliminuje stan pływający i fałszywe odczyty.
- W I²C i układach open-drain jego wartość wpływa na czas narastania i pobór prądu.
- Typowy punkt startowy dla prostego wejścia to 10 kΩ, ale nie jest to wartość uniwersalna.
- Za mały rezystor zwiększa pobór prądu, a za duży pogarsza odporność na zakłócenia.
Czym jest rezystor podciągający i po co stosuje się go w elektronice
Rezystor podciągający to po prostu rezystor dołączony do napięcia zasilania lub innego napięcia logicznego, którego zadaniem jest ustawienie domyślnego stanu linii. Nie chodzi o „wzmocnienie” sygnału, tylko o nadanie mu sensownego poziomu wtedy, gdy żaden element aktywnie nie steruje wejściem. W układach cyfrowych taki detal robi ogromną różnicę, bo wejście pozostawione samo sobie może zachowywać się losowo.
Najważniejszy problem, który rozwiązuje ten element, to stan pływający. Jeśli pin mikrokontrolera nie jest podciągnięty ani do plusa, ani do masy, zaczyna reagować na zakłócenia, pojemności pasożytnicze i przypadkowe sprzężenia. W praktyce oznacza to błędne odczyty przycisków, fałszywe wybudzenia układu albo nieprzewidywalny start urządzenia. Ja zwykle patrzę na rezystor podciągający jak na prosty bezpiecznik logiczny: nie załatwia wszystkiego, ale porządkuje punkt wyjścia dla całego sygnału.
To rozwiązanie jest szczególnie ważne tam, gdzie wyjście układu ma wysoki stan impedancji, czyli nie narzuca ani logicznego zera, ani jedynki. Właśnie wtedy rezystor przejmuje rolę „delikatnego przewodnika” i ustawia linię w stan wysokiej lub niskiej gotowości. Najłatwiej zobaczyć to na wejściu z przyciskiem, bo tam zależność między stanem spoczynkowym a aktywacją jest wyjątkowo czytelna.
Jak działa w praktyce na wejściu cyfrowym

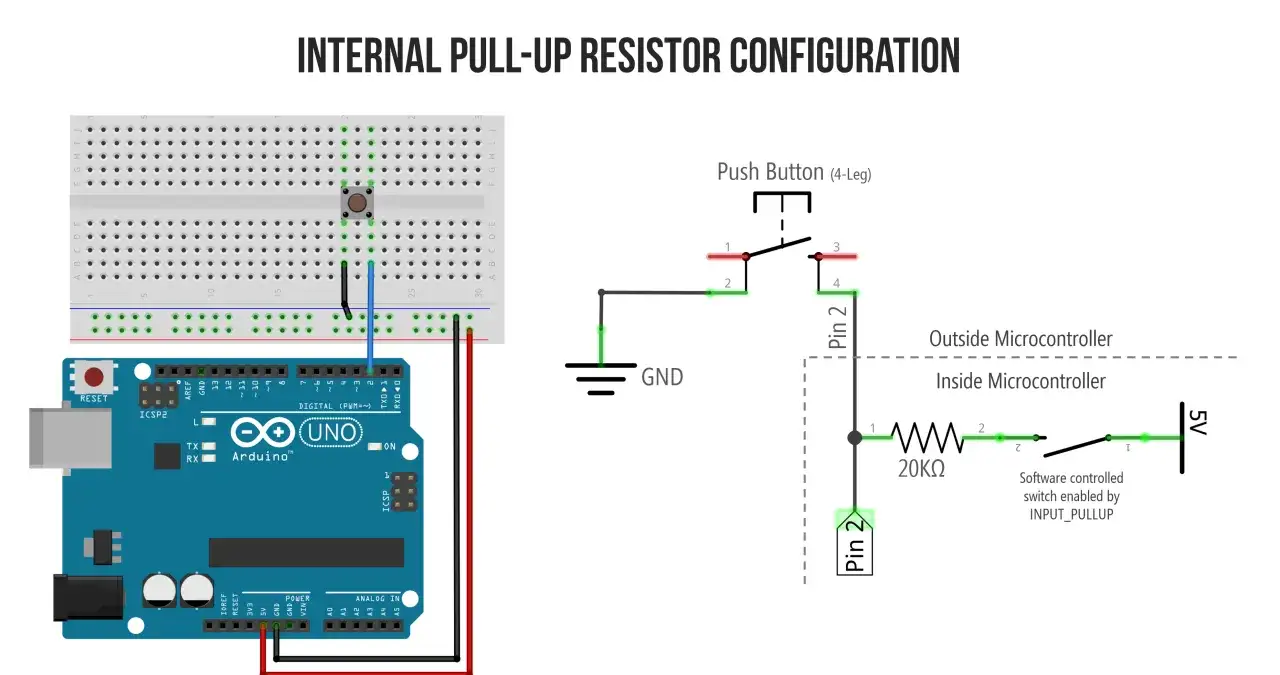

Najprostszy układ wygląda tak: przycisk zwiera wejście do masy, a rezystor podciąga je do zasilania. Gdy przycisk jest puszczony, wejście czyta stan wysoki. Gdy przycisk zostanie wciśnięty, linia zostaje ściągnięta do zera i mikrokontroler widzi stan niski. Dzięki temu nie ma momentu, w którym pin „wisi w powietrzu”.
| Stan obwodu | Co robi rezystor | Co widzi układ |
|---|---|---|
| Przycisk nieaktywny | Utrzymuje linię przy VCC | Logiczna jedynka |
| Przycisk wciśnięty | Oddaje kontrolę zwarciu do masy | Logiczne zero |
| Brak rezystora | Nie definiuje stanu linii | Odczyt zależny od zakłóceń |
Ten sam mechanizm działa w układach z wyjściem open-drain lub open-collector. Taki tranzystor potrafi tylko ściągnąć linię do masy, ale nie potrafi samodzielnie wystawić stanu wysokiego. Wtedy rezystor podciągający robi za źródło logicznej jedynki, a cała komunikacja staje się przewidywalna. To właśnie dlatego tak wiele magistral i prostych układów sterujących opiera się na tej pozornie skromnej części.
W praktyce warto zapamiętać jedno: rezystor nie zmienia informacji w sygnale, tylko ustawia jej punkt odniesienia. Jeśli to rozumiesz, łatwiej dobrać wartość i uniknąć typowych błędów. Następny krok to właśnie dobór tej wartości, bo tutaj najwięcej osób strzela „na oko”.
Jak dobrać wartość bez zgadywania
Dokumentacja Arduino podaje 10 kΩ jako dobry punkt startowy dla rezystora podciągającego lub ściągającego i to z mojego doświadczenia jest rozsądna wartość wyjściowa dla prostych wejść. Nie traktowałbym jej jednak jak uniwersalnej prawdy. Dla krótkiego przewodu i przycisku będzie zwykle działać dobrze, ale przy magistrali o większej pojemności albo w bardziej zakłóconym środowisku może okazać się za słaba.
| Przypadek | Praktyczny punkt startowy | Dlaczego właśnie tyle |
|---|---|---|
| Przycisk, enkoder, proste wejście MCU | 10 kΩ | Dobry kompromis między poborem prądu a odpornością na zakłócenia |
| Dłuższy przewód, większy szum, szybsze zbocza | 4,7 kΩ | Silniejsze podciąganie poprawia pewność odczytu i szybkość narastania |
| Układ oszczędzający energię, bardzo spokojna linia | 47 kΩ–100 kΩ | Mniejszy pobór prądu, ale większa wrażliwość na zakłócenia |
| Magistrala I²C | Dobór pod pojemność i czas narastania | Tu liczy się nie tylko stan logiczny, ale też dynamika zbocza |
W przypadku I²C nie warto zgadywać. Texas Instruments pokazuje, że dla magistrali o pojemności 200 pF i zasilaniu 3,3 V zakres może spaść mniej więcej do 0,97 kΩ–1,77 kΩ, bo trzeba jednocześnie spełnić wymagania dotyczące czasu narastania i możliwości wyjścia, które ściąga linię do zera. To dobry przykład, że w szybszych układach zbyt duża rezystancja nie jest „bezpieczniejsza” - po prostu spowalnia sygnał do poziomu, który przestaje być poprawnie odczytywany.
W praktyce zawsze patrzę na dwa parametry naraz: prąd i szybkość zbocza. Jeśli rezystor jest za mały, układ będzie niepotrzebnie grzał i obciążał wyjście. Jeśli jest za duży, sygnał narasta zbyt wolno i zaczyna łapać zakłócenia. Z tego właśnie wynika różnica między prostym wejściem przycisku a magistralą z wieloma urządzeniami.
Skoro wartość dobiera się do warunków pracy, następne pytanie brzmi: czy lepiej podciągać linię do góry, czy do dołu, i kiedy wybrać jedno rozwiązanie zamiast drugiego.
Pull-up, pull-down i wyjścia open-drain
| Rozwiązanie | Stan domyślny | Najczęstsze użycie | Plusy | Ograniczenia |
|---|---|---|---|---|
| Pull-up | Wysoki | Przycisk do masy, I²C, wejścia RESET/EN | Prosty odczyt, dobra zgodność z logiką aktywną niskim poziomem | Wymaga sensownej wartości i zgodności napięć |
| Pull-down | Niski | Przycisk do VCC, sygnały aktywne stanem wysokim | Naturalny stan spoczynkowy to zero | Rzadziej spotykany w układach otwartych drenów |
Wybór między tymi dwoma wariantami zależy przede wszystkim od tego, jaki stan ma być bezpieczny w spoczynku. W projektach, które przechodzą przez moje ręce, pull-up wygrywa często dlatego, że łatwo połączyć go z przyciskiem do masy, a taki układ jest czytelny i odporny na przypadkowe zwarcia do linii sygnałowej. Pull-down jest równie poprawny, ale sens ma głównie tam, gdzie logika układu albo typ czujnika wymusza stan aktywny wysoki.
Warto tu rozróżnić jeszcze jedno pojęcie: open-drain albo open-collector. W takim wyjściu urządzenie nie wystawia aktywnie stanu wysokiego, tylko potrafi ściągnąć linię do masy. Stan wysoki powstaje dopiero dzięki rezystorowi podciągającemu. To rozwiązanie ułatwia współdzielenie linii przez wiele układów i jest naturalne w magistralach takich jak I²C.
Właśnie dlatego przy podciąganiu liczy się nie tylko sam rezystor, ale też cała architektura połączenia. A to najlepiej widać wtedy, gdy przejdzie się od teorii do realnych zastosowań w gotowych projektach.
Gdzie spotkasz go najczęściej w realnych projektach
W elektronice użytkowej i w robotyce ten element wraca w tych samych miejscach częściej, niż mogłoby się wydawać. Ja najczęściej widzę go w czterech sytuacjach, bo właśnie tam najłatwiej o problemy ze stanem spoczynkowym sygnału.
| Zastosowanie | Po co jest potrzebny | Na co uważać |
|---|---|---|
| Przycisk lub krańcówka | Definiuje stan, gdy styk jest rozwarty | Drgania styków nadal trzeba obsłużyć programowo lub sprzętowo |
| I²C | Tworzy stan wysoki na liniach SDA i SCL | Za duża wartość spowalnia zbocza, za mała przeciąża wyjścia |
| RESET lub EN w układach scalonych | Zapewnia pewny start po włączeniu zasilania | Napięcie podciągania musi być zgodne z tolerancją pinu |
| Czujniki z wyjściem tranzystorowym | Ustala stan spoczynkowy sygnału na linii | Jeśli kilka elementów ma własne podciąganie, rezystancje sumują się równolegle |
Przy przyciskach najważniejsza jest przewidywalność. Przy I²C kluczowa staje się szybkość narastania sygnału. Przy pinach RESET i EN chodzi o start układu w określonym stanie, zanim mikrokontroler albo zasilacz zdąży cokolwiek skonfigurować. W czujnikach z wyjściem otwartego kolektora lub drenu ten sam element decyduje po prostu o tym, czy sygnał będzie czytelny dla kolejnego stopnia.
W projektach przemysłowych i dłuższych instalacjach podciąganie potrafi być ważniejsze niż sam czujnik, bo od niego zależy odporność na zakłócenia i powtarzalność startu. To prowadzi prosto do najczęstszych błędów, które widzę przy takim prostym elemencie.
Najczęstsze błędy, które psują stabilność sygnału
Największy problem z rezystorem podciągającym polega na tym, że jest mały, tani i przez to łatwo go zlekceważyć. A właśnie tu robią się błędy, które potem wyglądają jak „dziwne zachowanie mikrokontrolera” albo „losowe zakłócenia w czujniku”.
| Błąd | Skutek | Jak to naprawić |
|---|---|---|
| Brak podciągania na wejściu | Stan pływający, przypadkowe odczyty | Dodać rezystor lub włączyć wewnętrzne podciąganie, jeśli to wystarcza |
| Za duża wartość na zakłóconej linii | Fałszywe przełączenia i wrażliwość na szum | Zmniejszyć rezystancję, np. z 47 kΩ do 10 kΩ lub 4,7 kΩ |
| Za mała wartość na wyjściu open-drain | Niepotrzebnie duży prąd i problemy z poziomem niskim | Sprawdzić, czy wyjście ma jeszcze zapas prądowy i podnieść wartość |
| Wiele podciągnięć równolegle | Efektywna rezystancja spada | Policzyć rezystancję zastępczą, np. 10 kΩ + 10 kΩ = 5 kΩ |
| Złe napięcie podciągania | Ryzyko uszkodzenia pinu lub błędnej logiki | Trzymać się napięcia zgodnego z tolerancją wejścia |
Do tego dochodzi jeszcze jeden klasyczny błąd: mylenie podciągania z eliminacją drgań styków. Rezystor nie usuwa bounce'u przycisku, tylko ustawia jego stan spoczynkowy. Jeśli styk drży, układ nadal będzie potrzebował programowego filtrowania, opóźnienia albo prostego filtra RC. To rozróżnienie oszczędza sporo czasu przy debugowaniu, bo nie przypisuje się jednemu elementowi zadań, których on po prostu nie spełnia.
Warto też pamiętać, że wewnętrzne podciąganie i zewnętrzny rezystor pracują równolegle. Dwa rezystory 10 kΩ dają w efekcie 5 kΩ, a 10 kΩ równolegle z 4,7 kΩ schodzi do około 3,2 kΩ. To może być zaletą, ale tylko wtedy, gdy naprawdę chcesz mocniejsze podciąganie. Jeśli nie, łatwo nieświadomie zmienić parametry całej linii.
Jeżeli te pułapki są pod kontrolą, dobór elementu staje się prosty i przewidywalny. Zostało mi tylko zebrać najważniejsze wnioski w praktyczne reguły, które można od razu przenieść do schematu.
Co zapamiętać przy projektowaniu podciągania
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: najpierw wybierz sensowny stan spoczynkowy sygnału, potem dopiero dopasuj wartość rezystora do realnego układu. Dla prostych wejść startuję zwykle od 10 kΩ, a przy I²C patrzę na pojemność magistrali i szybkość, nie na intuicję. W układach z większym szumem schodzę niżej, a przy oszczędzaniu energii wchodzę wyżej, ale tylko wtedy, gdy linia pozostaje krótka i czysta.
- Nie zostawiaj wejścia w stanie pływającym, bo to najkrótsza droga do losowych odczytów.
- Sprawdzaj napięcie podciągania, zanim połączysz je z pinem o niższej tolerancji.
- Licząc wartości równoległe, uwzględniaj wszystko, co już ma własne podciąganie na płytce lub w module.
- Testuj układ w realnych warunkach, a nie tylko na krótkim przewodzie na stole.
Jeśli projekt ma działać w hałaśliwym środowisku, sprawdzam go z dłuższym kablem, prawdziwym obciążeniem i w takiej konfiguracji, w jakiej będzie używany na co dzień. Taki test szybko pokazuje, czy podciąganie jest dobrane rozsądnie, czy tylko „działa na biurku”.
