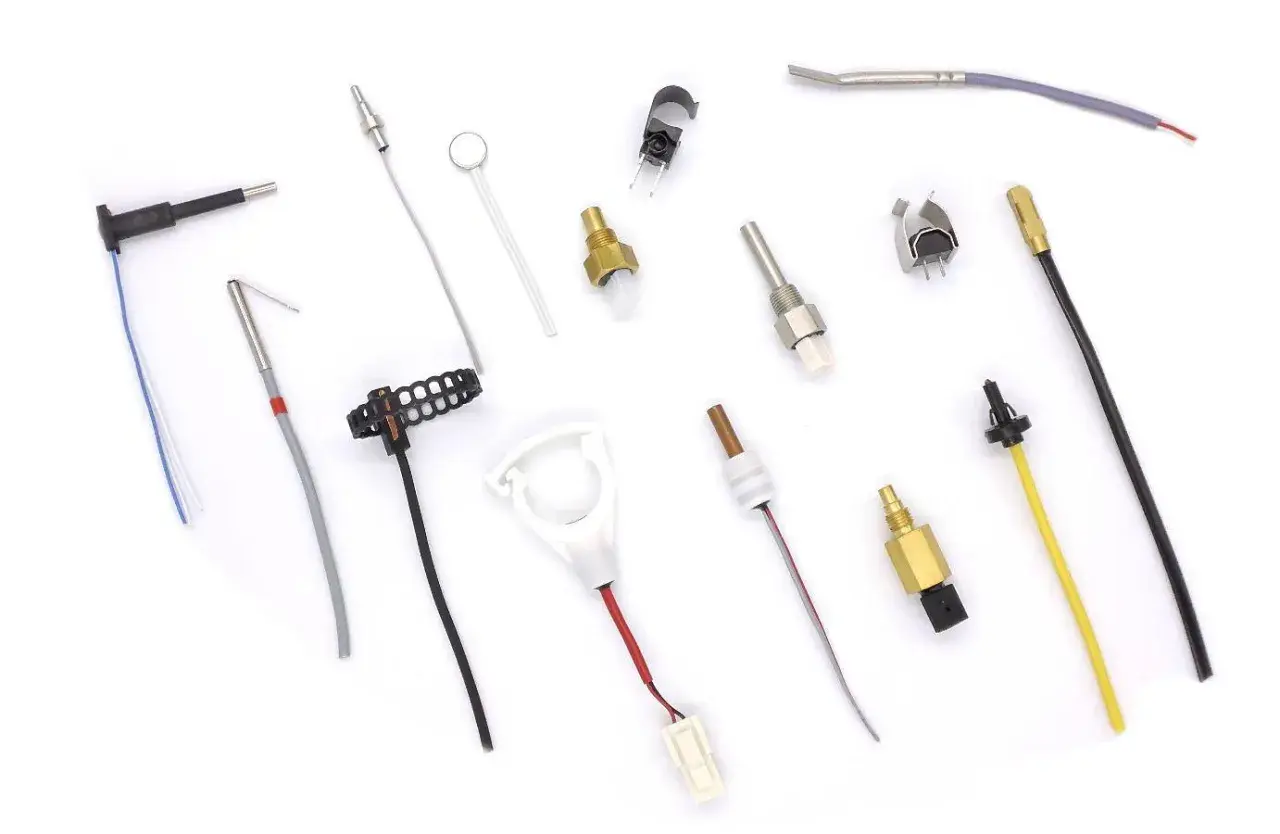

Termistor PTC to prosty, ale bardzo użyteczny element: gdy temperatura rośnie, jego opór rośnie razem z nią. W praktyce wykorzystuje się go zarówno do wykrywania przegrzania, jak i do ochrony przed przeciążeniem prądowym, więc w zasilaczach, sterownikach silników i elektronice użytkowej trafia się częściej, niż wielu osobom się wydaje. Poniżej rozkładam temat na czynniki pierwsze: jak działa, czym różni się od NTC, jak go dobrać i gdzie najłatwiej popełnić błąd.
Najkrócej to element, który zwiększa opór wraz z temperaturą
- PTC oznacza dodatni współczynnik temperaturowy, więc rezystancja rośnie wraz z nagrzewaniem.
- W elektronice spotkasz głównie dwie odmiany: ceramiczną i polimerową PPTC.
- PTC bywa czujnikiem temperatury, ogranicznikiem prądu rozruchowego albo resetowalnym zabezpieczeniem nadprądowym.
- Do doboru ważniejsze od samej rezystancji w 25°C są temperatura zadziałania, prąd podtrzymania i prąd zadziałania.
- Jeśli potrzebujesz precyzyjnego pomiaru temperatury, PTC zwykle nie jest pierwszym wyborem.
Jak działa termistor PTC i dlaczego jego opór rośnie
Murata opisuje ceramiczny PTC jako element oparty na tytanianie baru, którego struktura krystaliczna zmienia się w pobliżu temperatury Curie. Poniżej tego progu opór jest niski i względnie stabilny, a po jego przekroczeniu rośnie bardzo szybko. Właśnie dlatego taki element potrafi zachowywać się niemal jak zwykły rezystor, a chwilę później jak skuteczna bariera dla prądu.
W praktyce kluczowe jest samoogrzewanie: przepływający prąd podnosi temperaturę elementu, a to z kolei zwiększa jego opór. Mamy więc prostą pętlę sprzężenia zwrotnego, która może ograniczyć prąd albo wywołać wyraźny sygnał „za gorąco” bez skomplikowanej elektroniki pomiarowej. To właśnie ten mechanizm odróżnia PTC od wielu innych rezystorów temperaturowych.
W dokumentacji Vishay dla jednej z rodzin ceramicznych spotyka się na przykład rezystancję w 25°C od 60 do 1000 Ω oraz temperaturę przełączania 130–140°C. Taki rozrzut dobrze pokazuje, że przy PTC najważniejsza jest konkretna seria, a nie sama nazwa ogólna.
To prowadzi do kolejnego ważnego rozróżnienia: ceramiczne i polimerowe wersje zachowują się podobnie tylko na pierwszym poziomie opisu.
Ceramiczny PTC i polimerowy PPTC to nie to samo
W polskich opisach spotkasz też nazwę pozystor. To wygodne słowo, ale potrafi mieszać, bo pod jednym parasolem kryją się dwa dość różne typy elementów. W praktyce warto je rozdzielać już na etapie projektu.
Ceramiczny PTC
Ceramiczny element jest najczęściej kojarzony z detekcją temperatury, ograniczaniem prądu rozruchowego i prostą ochroną termiczną. Działa szczególnie wyraźnie w pobliżu temperatury progowej, dlatego dobrze nadaje się do układów, które mają zareagować szybko i bez dodatkowego sterownika. Spotyka się go w nadzorze temperatury modułów mocy, w obwodach grzałek, a także jako element wspomagający start silników czy ograniczanie udaru prądowego w zasilaczach.
Gdy celem jest wykrycie przekroczenia temperatury albo prosta kontrola mocy grzania, ceramiczny PTC jest bardzo wygodny. Nie daje jednak takiej liniowości jak czujniki typowo pomiarowe, więc w roli dokładnego termometru bywa po prostu zbyt kapryśny.
Polimerowy PPTC
Polimerowy PPTC działa bardziej jak resetowalny bezpiecznik niż klasyczny czujnik temperatury. Gdy przez element płynie zbyt duży prąd, sam się nagrzewa, jego opór rośnie i obwód zostaje ograniczony. Po usunięciu awarii element wraca do stanu niskiej rezystancji, więc nie trzeba go wymieniać po każdym zadziałaniu.
To rozwiązanie szczególnie dobrze sprawdza się tam, gdzie przeciążenia mogą pojawiać się wielokrotnie: w portach I/O, układach komunikacyjnych, zasilaniu urządzeń przenośnych, elektronice konsumenckiej i modułach bateryjnych. W praktyce PPTC nie zastępuje bezpiecznika jednorazowego w każdym scenariuszu, ale tam, gdzie liczy się ciągłość pracy i szybki powrót do działania, daje wyraźną przewagę.
Jeśli potrzebujesz dokładnego pomiaru temperatury, wybór między tymi dwiema rodzinami ma duże znaczenie. Jeśli potrzebujesz głównie ochrony, polimerowy wariant zwykle wygrywa prostotą. To naturalnie prowadzi do pytania, gdzie taki element naprawdę daje przewagę.
Gdzie rzeczywiście warto go stosować w elektronice
Ochrona przed przegrzaniem
Najbardziej intuicyjne zastosowanie to kontrola temperatury w pobliżu źródeł ciepła: tranzystorów mocy, układów scalonych, cewek, uzwojeń silników czy modułów zasilających. PTC umieszczony blisko krytycznego punktu potrafi zareagować szybciej niż ogólny czujnik na płytce, bo widzi lokalny wzrost temperatury, a nie tylko średnią z obudowy. W układach z ograniczoną przestrzenią to spora zaleta.
Ograniczanie prądu rozruchowego
W zasilaczach, ładowarkach i prostych układach zasilanych z sieci 230 V PTC pomaga ograniczyć udar prądowy podczas startu. Na zimno ma mały opór, więc nie dławi układu bardziej niż trzeba. Kiedy jednak zaczyna się nagrzewać, opór rośnie i prąd spada do bezpieczniejszego poziomu. To proste, ale skuteczne rozwiązanie, zwłaszcza tam, gdzie chcesz ograniczyć liczbę dodatkowych komponentów.
Przeczytaj również: Rezonator kwarcowy - Jak wybrać i uniknąć błędów?
Samoregulujące grzałki i podtrzymanie temperatury
PTC bywa też używany tam, gdzie potrzebna jest stabilizacja temperatury bez skomplikowanej regulacji. Gdy element robi się zbyt ciepły, pobór prądu maleje, a układ sam się uspokaja. Taki sposób pracy jest wygodny w prostych grzałkach, podgrzewaczach i rozwiązaniach, w których liczy się naturalna samoregulacja, a nie laboratoryjna dokładność.
W praktyce największą różnicę robi to, czy projekt ma zadziałać raz, wielokrotnie, czy tylko ma sygnalizować przekroczenie temperatury. Skoro to już jasne, można przejść do doboru parametrów.
Jak dobrać element do konkretnego projektu
Ja zaczynam od jednego pytania: czy ten element ma mierzyć temperaturę, czy ma chronić układ przed nadmiarem prądu? Od odpowiedzi zależy wszystko inne, bo inne parametry są ważne dla czujnika, a inne dla zabezpieczenia.
- Określ funkcję. Czujnik temperatury, ogranicznik prądu rozruchowego czy resetowalne zabezpieczenie nadprądowe.
- Sprawdź temperaturę zadziałania. W czujniku liczy się próg, a w ograniczniku ważne jest to, przy jakiej temperaturze opór zaczyna rosnąć wyraźnie.
- Dla PPTC patrz na prąd podtrzymania i prąd zadziałania. To właśnie te parametry mówią, kiedy element pozostaje przewodzący, a kiedy przechodzi w stan ochronny. Murata pokazuje, że próg zależy też od temperatury otoczenia: w jednym przykładzie przy 60°C spada do ok. 80% wartości z 25°C, a przy 10°C rośnie do ok. 117%.
- Uwzględnij R25 i straty mocy. R25 to rezystancja mierzona w 25°C. Zbyt wysoka podniesie spadek napięcia i samoogrzewanie w normalnej pracy.
- Dopasuj obudowę i montaż. SMD, przewlekany, odległość od radiatora, przepływ powietrza i sposób lutowania wpływają na realny punkt pracy bardziej, niż wielu osobom się wydaje.
Warto też pamiętać o środowisku pracy. Element, który działa stabilnie na stole w 25°C, może zachowywać się inaczej w zamkniętej obudowie przy 50–60°C, więc testy trzeba robić w warunkach zbliżonych do docelowych. Dopiero wtedy porównanie z NTC i zwykłym bezpiecznikiem ma sens.
Termistor PTC a NTC i zwykły bezpiecznik
Tu najłatwiej o nieporozumienie, bo z zewnątrz wszystkie te elementy mogą wyglądać jak „mały rezystor do ochrony albo pomiaru”. Funkcja jest jednak zupełnie inna.
| Kryterium | PTC | NTC | Zwykły bezpiecznik |
|---|---|---|---|
| Reakcja na wzrost temperatury | Opór rośnie, czasem bardzo gwałtownie | Opór maleje | Brak reakcji temperaturowej jako głównej funkcji |
| Najlepsze zastosowanie | Ochrona przed przeciążeniem, detekcja przegrzania, ograniczanie prądu rozruchowego | Precyzyjniejszy pomiar temperatury, kompensacja | Jednorazowe odcięcie przy awarii |
| Zachowanie po ustąpieniu problemu | Zwykle wraca do stanu wyjściowego | Wraca natychmiast wraz z temperaturą | Wymaga wymiany |
| Największa zaleta | Prosta ochrona bez skomplikowanej logiki | Wysoka czułość na temperaturę | Jasny, przewidywalny punkt zadziałania |
| Największe ograniczenie | Nieliniowość i zależność od samoogrzewania | Potrzeba kalibracji i przeliczeń | Brak resetu i brak elastyczności |
Jeśli potrzebujesz dokładnego pomiaru, zwykle wygra NTC. Jeśli chcesz prostego sygnału „za gorąco” albo samoistnie resetującej się ochrony, lepiej sprawdza się PTC. A gdy priorytetem jest twarde, jednorazowe zabezpieczenie toru zasilania, klasyczny bezpiecznik nadal pozostaje rozsądny. Ta różnica dobrze wyjaśnia, czemu dobór elementu nie powinien zaczynać się od ceny, tylko od funkcji.
Najczęstsze błędy przy montażu i testach
Najwięcej problemów widzę nie w samym elemencie, tylko w założeniach wokół niego. Poniżej są błędy, które w praktyce psują nawet sensownie zaprojektowany układ.
- Dobór wyłącznie po rezystancji w 25°C. R25 jest tylko jednym z parametrów. Dla zabezpieczenia ważniejsze bywają krzywa R-T, prąd zadziałania i zachowanie w podwyższonej temperaturze.
- Ignorowanie samoogrzewania. PTC zmienia opór nie tylko przez temperaturę otoczenia, ale też przez własne nagrzanie. To oznacza, że warunki przepływu powietrza i obciążenie mają realny wpływ na wynik.
- Zbyt bliski albo zbyt daleki montaż od źródła ciepła. Gdy element ma mierzyć temperaturę konkretnego podzespołu, musi być termicznie sprzęgnięty. Gdy ma chronić cały obwód, nie powinien łapać lokalnych pików z niewłaściwego miejsca.
- Zakładanie identycznego zachowania w każdej temperaturze otoczenia. W praktyce prąd podtrzymania i prąd zadziałania przesuwają się wraz z otoczeniem, więc test w 25°C nie wystarcza.
- Traktowanie PTC jak precyzyjnego czujnika analogowego. Jeśli potrzebujesz dokładnego pomiaru, lepiej od razu sięgnąć po inny typ czujnika.
W dokumentacji jednej z rodzin ceramicznych można znaleźć też bardzo konkretne widełki parametrów, na przykład temperaturę przełączania 130–140°C. To pokazuje, że test powinien obejmować nie tylko nominalne warunki, ale też marginesy, w których układ ma działać bez niespodzianek. Po wyeliminowaniu tych błędów łatwiej wykorzystać PTC dokładnie tam, gdzie daje największą wartość.
Co zabrać do projektu, gdy PTC ma chronić, a nie tylko mierzyć
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: ten element trzeba dobierać pod zachowanie, a nie pod samą nazwę. W projektach ochronnych liczą się przede wszystkim próg zadziałania, prąd podtrzymania, temperatura otoczenia i sposób montażu; w projektach temperaturowych dochodzą jeszcze dynamika reakcji i miejsce pomiaru.
- Do pomiaru szukaj prostego sygnału przekroczenia temperatury, a nie laboratoryjnej dokładności.
- Do ochrony patrz na to, czy element resetuje się sam i czy dobrze znosi wielokrotne zadziałania.
- Do ograniczania prądu sprawdź, jak zachowuje się podczas zimnego startu i po rozgrzaniu.
Właśnie dlatego PTC jest tak praktyczny w elektronice: bywa czujnikiem, strażnikiem i samoregulującym się elementem pomocniczym. Kiedy zrozumiesz, który z tych trzech scenariuszy jest Twoim celem, reszta doboru staje się znacznie prostsza.
