Gdy pojawia się błąd hallotronu, zwykle nie chodzi od razu o sam układ, tylko o zasilanie, magnes albo okablowanie. W praktyce taki problem potrafi udawać brak zapłonu, szarpanie silnika, martwą manetkę albo losowe błędy sterownika. Poniżej rozbieram temat na prosty, serwisowy schemat: co oznacza taki problem, jak go zdiagnozować i kiedy wymiana sensora ma sens.
Najpierw sprawdzam zasilanie, potem magnes i dopiero sygnał wyjściowy
- W czujnikach cyfrowych wyjście zwykle przełącza się między stanem niskim a wysokim, a w liniowych pracuje w sposób analogowy.
- Brak rezystora podciągającego, zła masa lub uszkodzony przewód potrafią wyglądać jak awaria samego sensora.
- W wielu układach liczy się nie tylko siła magnesu, ale też jego biegun i odległość od aktywnej strony czujnika.
- W silnikach BLDC jedna uszkodzona linia Halla może wywołać szarpanie, blokadę startu albo komunikat o błędzie sterownika.
- W pomiarze prądu trzeba jeszcze brać pod uwagę obce pola magnetyczne i błędy montażowe wokół przewodu lub rdzenia.
Czym w praktyce jest usterka czujnika Halla
W polskim serwisowym slangu nadal mówi się czasem o hallotronie, ale technicznie chodzi o czujnik oparty na efekcie Halla. Taki układ może działać jako prosty przełącznik cyfrowy, element latch albo czujnik liniowy, więc ten sam objaw na zewnątrz bywa skutkiem zupełnie innej awarii wewnątrz układu.
Najprościej rozróżniam to tak: czujnik cyfrowy ma dawać stan „0” albo „1”, czujnik liniowy ma zmieniać napięcie proporcjonalnie do pola magnetycznego, a w napędach BLDC trzy sensory przekazują sterownikowi informację o położeniu wirnika i razem tworzą sześć poprawnych kombinacji stanów. Z tej przyczyny ta sama awaria mechaniczna może dać inny efekt elektryczny, zależnie od typu układu.
| Typ układu | Jak wygląda poprawny sygnał | Co często bywa mylone z awarią |
|---|---|---|
| Przełącznik cyfrowy | Wyjście przełącza się między poziomem niskim a wysokim | Brak rezystora podciągającego, zły biegun magnesu, zbyt duży odstęp |
| Sensor liniowy | Napięcie spoczynkowe wynosi zwykle około 0,5 Vdd i zmienia się płynnie | Mylenie z czujnikiem cyfrowym albo błędny pomiar miernikiem ustawionym na zły tryb |
| Układ w silniku BLDC | Trzy kanały tworzą poprawną sekwencję dla sterownika | Zamiana przewodów, uszkodzenie jednego kanału, błędna konfiguracja sterownika |
To rozróżnienie jest ważne, bo inaczej diagnozuje się prosty czujnik położenia, inaczej manetkę, a jeszcze inaczej silnik z komutacją elektroniczną. Gdy ten podział mam już jasny, łatwiej przejść do przyczyn.
Skąd bierze się problem
Najczęściej nie chodzi o „spalony sensor”, tylko o jeden z kilku powtarzalnych błędów montażowych albo elektrycznych. W praktyce widzę to w bardzo podobnym układzie, niezależnie od tego, czy chodzi o rower elektryczny, wentylator, czujnik położenia czy prosty moduł do Arduino.
- Brak zasilania albo słaba masa - czujnik nie dostaje stabilnego napięcia, więc wyjście zachowuje się losowo.
- Źle dobrany lub brakujący pull-up - w układach open-drain/open-collector bez rezystora podciągającego sygnał nie ma prawa działać poprawnie; typowo spotyka się wartości rzędu 1-10 kΩ.
- Zła orientacja magnesu - w wielu czujnikach zadziała tylko odpowiedni biegun i odpowiedni kierunek pola.
- Za duża odległość - pole magnetyczne słabnie bardzo szybko wraz z dystansem, więc nawet niewielkie przesunięcie potrafi rozwalić działanie układu.
- Zakłócenia i obce pola - w pobliżu silników, przewodów dużego prądu i innych magnesów sensor może łapać błędne stany.
- Uszkodzenie mechaniczne lub termiczne - pęknięty lut, wilgoć, przegrzanie, ESD albo przetarte przewody potrafią naśladować awarię układu scalonego.
- Błąd sterownika - w BLDC czasem sam hallotron jest sprawny, a problem leży w kolejności faz, konfiguracji wejść albo logice ochrony „hall lost”.
Wniosek jest prosty: zanim wymienię cokolwiek, próbuję ustalić, czy problem wynika z zasilania, geometrii magnetycznej, okablowania czy z samego elementu. Tę kolejność najlepiej trzymać również podczas pomiarów.
Jak diagnozuję układ krok po kroku
Do diagnozy nie potrzeba od razu oscyloskopu, choć przy trudniejszych przypadkach bardzo pomaga. Zaczynam od podstaw i przechodzę od rzeczy najtańszych do tych, które naprawdę wymagają wymiany części.
Zasilanie i masa
Na początku sprawdzam, czy do sensora dociera właściwe napięcie i czy masa nie „pływa” pod obciążeniem. Przy czujniku cyfrowym z wyjściem open-drain patrzę też, czy rezystor podciągający faktycznie jest obecny i ma sensowną wartość; bez niego wyjście może wisieć w powietrzu albo trzymać się fałszywego poziomu.
Jeżeli sygnał jest niestabilny, w pierwszej kolejności oglądam wtyczki, luty i miejsca, w których przewód pracuje mechanicznie. To właśnie tam najczęściej zaczyna się usterka, którą później ktoś błędnie przypisuje samemu czujnikowi.
Magnes i odległość
Następny krok to geometria. W czujniku magnetycznym liczy się nie tylko obecność magnesu, ale też biegun, oś pola i dystans do aktywnej strony układu. Przy zbyt dużej szczelinie sensor może wyglądać na martwy, a po przesunięciu o 1-2 mm działać już normalnie.
Jeśli testuję liniowy Hall, szukam płynnej zmiany napięcia wokół wartości spoczynkowej, zwykle bliskiej połowie zasilania. Jeśli testuję przełącznik cyfrowy, chcę zobaczyć wyraźny skok między stanem niskim a wysokim, bez „szarej strefy” pośrodku.
Sygnał wyjściowy
Tu robi się najciekawiej, bo miernik potrafi oszukać. Na cyfrowym wyjściu powinienem widzieć stan bliski zeru po zadziałaniu i poziom podciągnięty do zasilania po puszczeniu magnesu. W liniowych sensorach poprawny punkt spoczynkowy to zwykle okolica 0,5 Vdd, a odchylenie od tego poziomu rośnie wraz z polem.
Jeżeli wyjście stoi stale przy 0 V albo stale przy poziomie wysokim, nie zakładam od razu awarii układu. Często winny jest rezystor podciągający, zwarcie do masy, przerwa w torze sygnałowym albo po prostu błędny tryb pomiaru.
Przeczytaj również: HC-SR04 - Podłącz i użyj bez błędów! Poradnik dla początkujących
Sterownik i wiązka

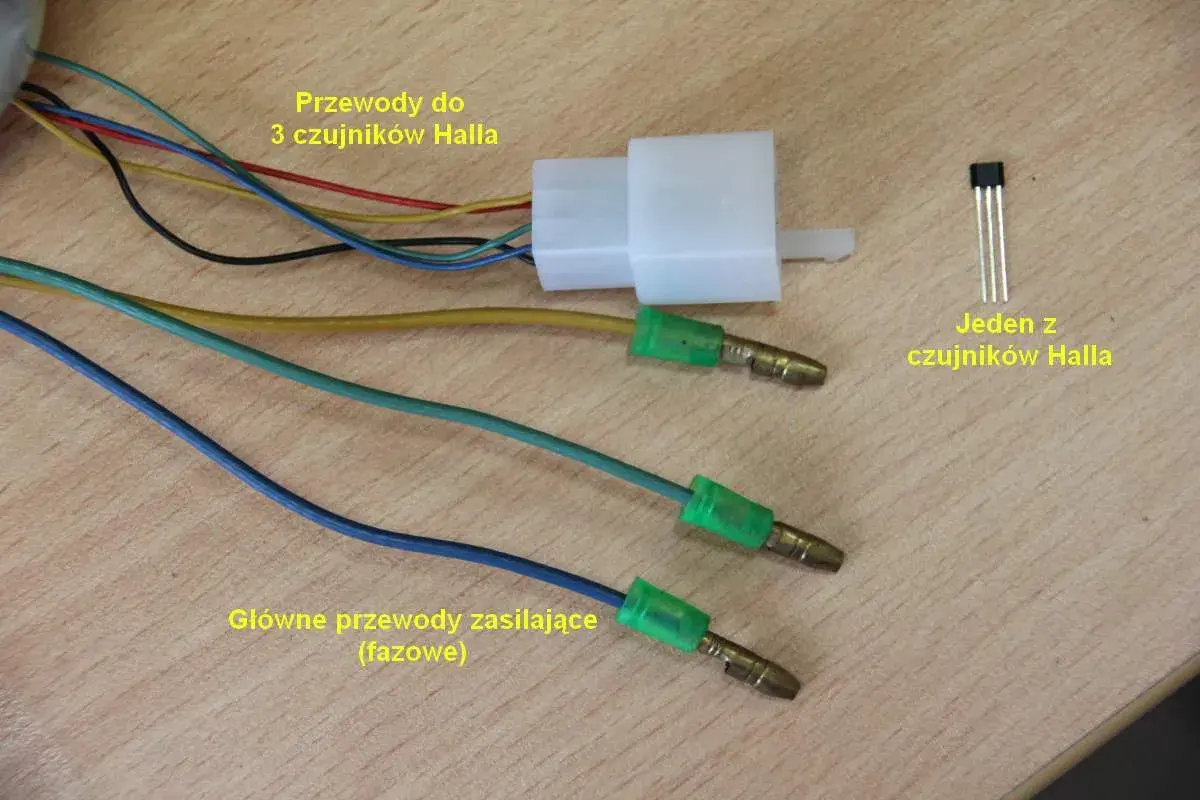

W napędach BLDC sprawdzam jeszcze kolejność sygnałów z trzech czujników. Sterownik oczekuje poprawnej sekwencji stanów, a przy uszkodzeniu jednej linii albo zamienionych przewodach silnik zwykle szarpie, wchodzi w ochronę lub nie rusza wcale. W praktyce to jedna z najczęstszych sytuacji, w których użytkownik oskarża hallotron, a problem siedzi w wiązce lub konfiguracji falownika.
Jeżeli układ pracuje przy większych zakłóceniach, dokładam też uwagę do odsprzęgania zasilania i prowadzenia masy. Brak kondensatora blisko sensora potrafi dać dokładnie taki sam efekt jak uszkodzenie, więc przy trudniejszych układach sprawdzam również, czy producent nie zaleca małego kondensatora rzędu 0,01 µF albo 0,1 µF przy konkretnym typie układu.
Po takim przeglądzie zwykle wiem już, czy problem jest elektryczny, mechaniczny, czy faktycznie leży w samym czujniku. To dobry moment, żeby porównać objawy z tym, co faktycznie widać w działającym układzie.
Objawy, które najczęściej mylą serwis
Najwięcej błędnych diagnoz widzę wtedy, gdy objaw jest „prawie poprawny”, ale nie w pełni stabilny. Wtedy łatwo wymienić sprawny element i dalej błądzić po omacku.
| Objaw | Co zwykle oznacza | Co sprawdzić w pierwszej kolejności |
|---|---|---|
| Wyjście stale niskie | Zwarcie do masy, zły pull-up, uszkodzony sensor albo brak zasilania | Masa, zasilanie, rezystor podciągający, przetarcia przewodu |
| Wyjście stale wysokie | Brak zadziałania magnesu, przerwa w obwodzie, źle ustawiony czujnik | Polaryzacja magnesu, odległość, ciągłość przewodu |
| Działa tylko czasem | Luźna wtyczka, pęknięty lut, wilgoć, wibracje | Złącza, punkty lutownicze, wiązka przy ruchomych elementach |
| Silnik BLDC szarpie przy starcie | Brak jednego kanału Halla albo zła sekwencja wejść | Trzy kanały sygnałowe, kolejność przewodów, konfiguracja sterownika |
| Problem pojawia się po nagrzaniu | Dryft termiczny, słaby lut, kabel pracujący pod temperaturą | Pomiar po rozgrzaniu, sprawdzenie wiązki, test porównawczy na zimno |
| Na stole działa, w obudowie nie | Metalowa osłona, zbyt mały luz, obce pole, zła mechanika | Montaż, dystans, położenie magnesu, wpływ sąsiednich elementów |
W wielu przypadkach samo porównanie objawu z tymi wzorcami zawęża problem do jednego odcinka układu. Dzięki temu łatwiej przejść z diagnostyki do sensownej naprawy, zamiast wymieniać części po kolei.
Co naprawiam, a co wymieniam
Tu trzymam prostą zasadę: naprawiam to, co mogło zmienić geometrię, kontakt elektryczny albo warunki pracy, a wymieniam to, co wyraźnie nie trzyma parametrów. W praktyce oznacza to, że nie zaczynam od zakupów, tylko od przywrócenia poprawnych warunków pracy układu.
- Jeśli problemem jest złącze, najpierw czyszczę styki, poprawiam zacisk i sprawdzam ciągłość przewodów.
- Jeśli winna jest odległość magnesu, koryguję uchwyt, podkładki lub pozycję sensora.
- Jeśli wyjście open-drain jest źle podciągnięte, poprawiam rezystor i sprawdzam prądy upływu na płytce.
- Jeśli sensor pracuje niestabilnie po zalaniu, zwykle nie liczę na cud po suszeniu - częściej kończy się to wymianą.
- Jeśli jedna z trzech linii Halla w BLDC nie zmienia stanu, szukam najpierw przerwy w wiązce, a dopiero potem wymieniam sam układ.
Warto pamiętać, że nie każdy zamiennik będzie dobry tylko dlatego, że pasuje obudową. Liczy się typ wyjścia, biegunowość, próg zadziałania, napięcie zasilania i to, czy układ ma zachowywać się jak przełącznik, latch czy czujnik liniowy. W przypadku napędów bezszczotkowych dochodzi jeszcze zgodność sekwencji z logiką sterownika.
| Kiedy wymiana ma sens | Kiedy lepiej szukać gdzie indziej |
|---|---|
| Po wykluczeniu zasilania, masy, okablowania i montażu sensor nadal daje błędny sygnał | Gdy objaw znika po poprawie pozycji magnesu albo naprawie wiązki |
| Układ ma ślady przegrzania, zawilgocenia lub uszkodzenia ESD | Gdy problem występuje tylko przy konkretnym ustawieniu mechaniki |
| Jedna linia w trójfazowym zestawie nie reaguje mimo prawidłowego zasilania | Gdy sterownik zgłasza błąd po zmianie parametrów lub zamianie przewodów |
Takie podejście oszczędza czas i pieniądze, bo nie myli objawu z przyczyną. A kiedy naprawa już zadziała, zostaje jeszcze jedna rzecz: zabezpieczyć układ tak, żeby problem nie wrócił po kilku dniach pracy.
Jak zamknąć diagnostykę, żeby usterka nie wróciła po tygodniu
Po udanej naprawie robię jeszcze krótki test warunków granicznych: lekko poruszam wiązką, sprawdzam zachowanie po rozgrzaniu i upewniam się, że sygnał nie pływa przy normalnych wibracjach. To proste sprawdzenie wychwytuje większość usterek, które wracają zaraz po oddaniu sprzętu do pracy.
W praktyce najbardziej opłaca się zadbać o trzy rzeczy: stabilny montaż sensora, poprawne prowadzenie przewodów i zgodność z notą katalogową przy zasilaniu oraz podciąganiu wyjścia. Jeśli układ pracuje blisko silnika albo przewodów dużego prądu, daję mu też trochę dystansu i sprawdzam, czy obce pole nie zakłóca pomiaru.
- Nie zakładam, że każdy objaw oznacza uszkodzony chip.
- Nie ignoruję złączy, masy i pull-upa, bo to właśnie tam zaczyna się wiele awarii.
- Nie wymieniam elementu „na próbę”, jeśli nie mam potwierdzenia w pomiarach.
- Nie zostawiam po naprawie luźnej wiązki ani niestabilnego mocowania magnesu.
Jeśli błąd hallotronu wraca mimo wymiany sensora, zwykle szukam już nie w samym układzie, tylko w mechanice, zasilaniu albo sterowniku. To właśnie ta kolejność daje w praktyce najpewniejszy efekt i najszybciej prowadzi do trwałej naprawy.
