Układ mierzący ruch przydaje się wszędzie tam, gdzie liczy się orientacja obiektu, stabilizacja albo rejestracja gestu: w dronach, robotach, sprzęcie sportowym i urządzeniach AR/VR. W elektronice taki czujnik inercyjny jest zwykle sercem modułu IMU, czyli zestawu, który opisuje przyspieszenie, obrót i zmiany położenia w czasie. Poniżej rozkładam temat na praktyczne części: co dokładnie mierzy, jak działa, jakie ma ograniczenia i jak dobrać go do projektu bez przepłacania za funkcje, których i tak nie użyjesz.
Co trzeba wiedzieć o pomiarze ruchu, zanim wybierzesz moduł

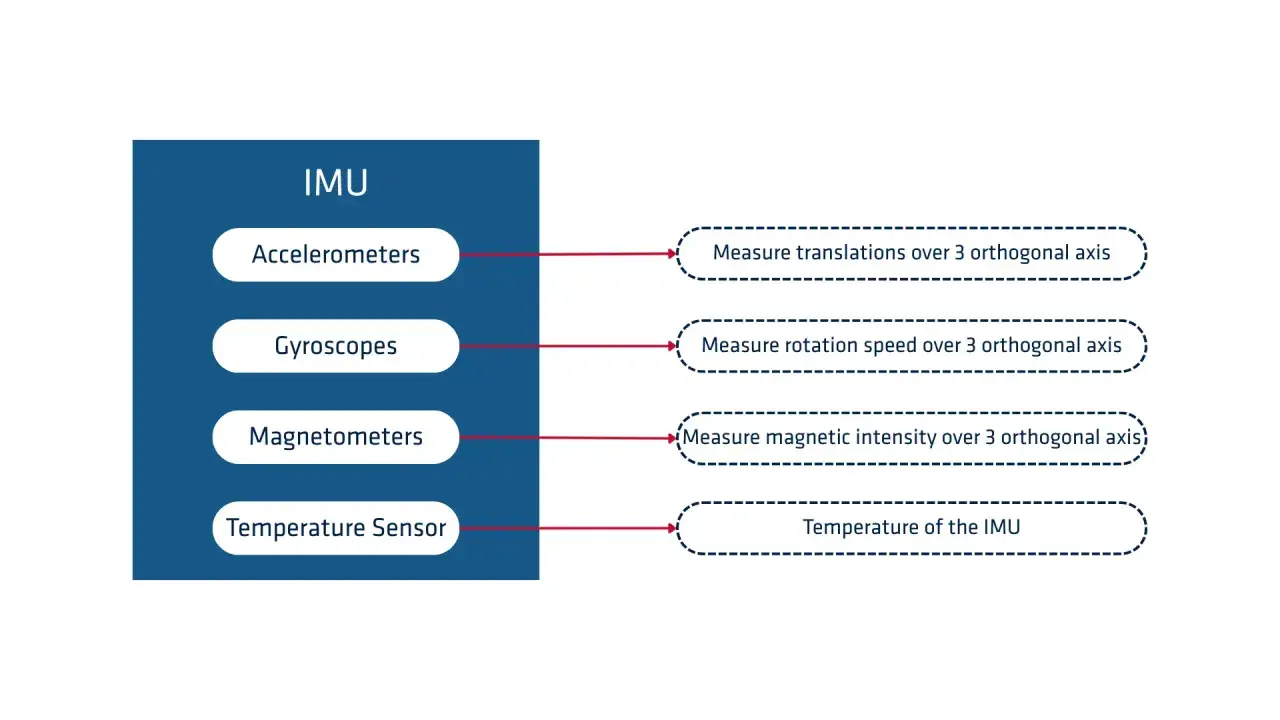

- W typowym module IMU pracuje akcelerometr i żyroskop, a czasem także magnetometr.
- Akcelerometr dobrze opisuje ruch liniowy i grawitację, żyroskop śledzi obrót, a magnetometr pomaga ustalić kierunek względem pola ziemskiego.
- Sam pomiar inercyjny daje dobrą dynamikę, ale z czasem gromadzi błąd, więc do stabilnej orientacji potrzebna jest fuzja sensorów.
- W robotyce najwięcej daje poprawny montaż, kalibracja i sensowny dobór zakresów, a nie sam marketingowy opis modułu.
- Do prostych projektów wystarcza 6 osi; 9 osi ma sens, gdy potrzebujesz stabilniejszego yaw i odniesienia do kierunku.
Co tak naprawdę mierzy układ inercyjny
Najczęściej chodzi o trzy rzeczy: przyspieszenie liniowe, prędkość kątową i, po przetworzeniu danych, orientację obiektu. W praktyce ważne jest jedno rozróżnienie: sensor nie mierzy pozycji bezpośrednio, tylko dostarcza sygnały, z których po obliczeniach można ją oszacować. To dlatego ten temat tak często wraca w robotyce, dronach i elektronice mobilnej.
| Wielkość | Co opisuje | Po co się przydaje | Pułapka |
|---|---|---|---|
| Przyspieszenie | Zmianę prędkości w czasie, razem z wpływem grawitacji | Wykrywanie pochylenia, wstrząsu i ruchu liniowego | Bez kontekstu trudno odróżnić grawitację od własnego ruchu urządzenia |
| Prędkość kątowa | Tempo obrotu wokół osi X, Y i Z | Śledzenie skrętu, przechyłu i rotacji | Błąd zerowy żyroskopu narasta w czasie, jeśli go nie korygujesz |
| Orientacja | Wyliczone ustawienie obiektu w przestrzeni | Stabilizacja, sterowanie i wizualizacja ruchu | To wynik obliczeń, a nie pojedynczy surowy pomiar |
Jeśli patrzę na projekt od strony praktycznej, zawsze zaczynam od pytania, czy potrzebuję tylko wykryć ruch, czy także oszacować orientację w przestrzeni. To drugie jest już trudniejsze, bo wymaga łączenia danych z kilku osi i zrozumienia, skąd biorą się błędy. I właśnie tu zaczyna się temat działania samego układu oraz dryfu, który potrafi zepsuć nawet dobrze wyglądający prototyp.
Jak działa pomiar ruchu i skąd bierze się dryf
W typowym module dane są próbkowane bardzo szybko, a potem przechodzą przez filtrację i korekcję offsetu. Akcelerometr dostarcza sygnał, który dobrze pomaga rozpoznać grawitację i nachylenie, żyroskop pokazuje chwilowy obrót, a magnetometr, jeśli jest obecny, daje dodatkowy punkt odniesienia dla kierunku. Sama fuzja sensorów, czyli łączenie tych sygnałów w jeden stabilniejszy wynik, zwykle robi większą różnicę niż sama nazwa układu na płytce.W praktyce wygląda to tak:
- układ zbiera próbki z osi X, Y i Z,
- koryguje przesunięcie zera i szum,
- integruje dane z żyroskopu, żeby śledzić obrót,
- porównuje wynik z grawitacją albo polem magnetycznym,
- wyrównuje odchyłki filtrem komplementarnym, algorytmem Madgwicka, Mahony'ego albo filtrem Kalmana.
To ważne, bo bez korekcji błąd rośnie. Przy położeniu problem jest jeszcze ostrzejszy: trzeba podwójnie całkować przyspieszenie, a każdy mały błąd z próbek zaczyna się sumować. Dlatego w dobrych systemach ruch inercyjny działa świetnie na krótkim odcinku czasu, ale przy dłuższym śledzeniu potrzebuje wsparcia z innych źródeł, na przykład z enkoderów, GNSS, UWB albo kamer.
Jest jeszcze jedna praktyczna rzecz, o której wiele osób zapomina: jeśli układ startuje w ruchu, kalibracja zera żyroskopu bywa gorsza. Ja zwykle uruchamiam fuzję wtedy, gdy sensor przez chwilę stoi, bo to upraszcza wyznaczenie punktu odniesienia i zmniejsza późniejsze pływanie wskazań. Gdy to już jasne, wybór między 6 a 9 osiami staje się dużo prostszy.
Kiedy wystarczy 6 osi, a kiedy potrzebujesz 9 osi
Najprostsze moduły mają 6 osi, czyli akcelerometr i żyroskop. To dziś bardzo sensowny wybór do większości projektów hobbystycznych i wielu aplikacji roboczych, bo daje dobrą reakcję na ruch i stabilizację przechyłu. Jeśli jednak potrzebujesz odniesienia do kierunku świata, dokładanie magnetometru zaczyna mieć znaczenie, choć nie zawsze pomaga tak bardzo, jak obiecuje specyfikacja.
| Wariant | Co zawiera | Mocna strona | Ograniczenie | Kiedy wybieram |
|---|---|---|---|---|
| 6-osiowy IMU | Akcelerometr + żyroskop | Dobra dynamika, prosta integracja, niskie zużycie energii | Nie daje stabilnego odniesienia do kierunku yaw | Roboty mobilne, drony, wearables, stabilizacja ruchu |
| 9-osiowy IMU | Akcelerometr + żyroskop + magnetometr | Lepiej wspiera orientację względem północy i korekcję dryfu | Wrażliwość na zakłócenia magnetyczne od silników, przewodów i metalu | Gdy kierunek jest ważny, a otoczenie nie psuje pola magnetycznego |
| AHRS | IMU z gotową estymacją orientacji | Podaje już przefiltrowany roll, pitch i heading | Mniej kontroli nad surowymi danymi | Gdy chcesz szybciej dostać działający wynik niż budować własny algorytm |
| INS | IMU plus dodatkowe czujniki i modele | Potrafi estymować także pozycję i prędkość | Wyższa złożoność, większe wymagania kalibracyjne | Gdy potrzebujesz naprawdę kompletnego śledzenia ruchu |
Krótka zasada, która dobrze się sprawdza: jeśli interesuje cię pochylenie, wibracje albo gest, 6 osi zwykle wystarcza. Jeśli chcesz stabilnego kierunku w przestrzeni, 9 osi daje więcej możliwości, ale tylko wtedy, gdy magnetometr nie siedzi w środowisku pełnym zakłóceń. Dopiero wtedy sensownie widać, gdzie takie czujniki realnie pracują najlepiej.
Gdzie taki sensor daje największą przewagę w elektronice i robotyce
Największą wartość widzę tam, gdzie ruch jest dynamiczny, ale system nie ma luksusu precyzyjnej infrastruktury zewnętrznej. To właśnie dlatego układy inercyjne tak mocno weszły do robotyki, dronów i elektroniki użytkowej. Dobrze dobrany moduł nie rozwiązuje wszystkiego, ale potrafi od razu poprawić stabilność, responsywność i jakość sterowania.
- Robot mobilny - pomaga utrzymać kurs, wykryć pochylenie i skompensować drobne odchyłki od enkoderów.
- Dron - stabilizuje przechył i obrót, dzięki czemu autopilot ma z czego liczyć kontrolę lotu.
- Gimbal lub kamera - ogranicza drgania i poprawia płynność obrazu, zwłaszcza przy ruchu szybszym niż mechanika układu.
- Wearables i sport - pozwala liczyć kroki, wykrywać aktywność i analizować gesty bez dużego poboru mocy.
- AR/VR i kontrolery ruchu - przekłada obrót ręki albo głowy na reakcję interfejsu z bardzo małym opóźnieniem.
- Przemysł i automatyka - przydaje się do detekcji wstrząsów, monitorowania drgań i kontroli ruchu maszyn.
W tych zastosowaniach najważniejsze jest to, że sensor reaguje szybko i nie wymaga stałej widoczności satelitów czy kamer. Jednocześnie nie wolno oczekiwać, że sam z siebie poda idealną pozycję w pomieszczeniu. W większości realnych projektów to jeden z elementów układu pomiarowego, a nie cały system. Przy wyborze konkretnego modułu najwięcej zmieniają jednak parametry i sposób montażu.
Na co zwrócić uwagę przy wyborze modułu i integracji
Jeśli mam ocenić moduł bez marketingu, patrzę na pięć rzeczy: zakres pomiarowy, szum, dryf, częstotliwość próbkowania i sposób komunikacji z mikrokontrolerem. W popularnych układach spotyka się na przykład akcelerometry w zakresie od ±2g do ±16g oraz żyroskopy od ±125°/s do ±2000°/s. To nie są liczby dekoracyjne. Zbyt wąski zakres skończy się nasyceniem sygnału przy gwałtownym ruchu, a zbyt szeroki obniży czułość.
| Parametr | Co sprawdzam | Dlaczego ma znaczenie |
|---|---|---|
| Zakres przyspieszenia | Czy moduł obsłuży spodziewane przeciążenia, na przykład ±2g, ±4g, ±8g albo ±16g | Za mały zakres ucina dane, za duży pogarsza rozdzielczość |
| Zakres prędkości kątowej | Czy żyroskop ma dość zapasu dla szybkich obrotów, na przykład do ±2000°/s | To krytyczne w dronach, sportowych ruchach i agresywnych manewrach robota |
| Częstotliwość próbkowania | Czy odświeżanie wystarczy do dynamiki układu, a nie tylko do spokojnego monitoringu | Przy szybszym ruchu potrzebujesz wyższego ODR i sensownej szerokości pasma |
| Szum i bias | Jak bardzo pływa zero i czy odczyt nie „tańczy” w miejscu | To właśnie te błędy najbardziej psują orientację po czasie |
| Interfejs i FIFO | Czy moduł wspiera I2C, SPI, bufor danych i przerwania | To upraszcza pracę mikrokontrolera i zmniejsza gubienie próbek |
| Temperatura i kalibracja | Czy parametry zmieniają się wraz z nagrzewaniem i czy da się je skompensować | Bez tego układ może działać dobrze tylko na stole, a nie w docelowym urządzeniu |
W praktyce podobają mi się moduły, które dają surowe dane, ale nie przeszkadzają w późniejszym przetwarzaniu. Jeśli potrzebuję dużej przepustowości, wybieram SPI. Jeśli zależy mi na prostocie okablowania, biorę I2C, ale pilnuję długości przewodów i zakłóceń. Na etapie montażu nie ufam też nadrukowi na płytce, tylko realnemu ustawieniu osi względem mechaniki urządzenia. Najczęstsze błędy są zaskakująco powtarzalne.
- Zbyt mały zakres pomiarowy, który ucina dane przy szybszym ruchu.
- Brak kalibracji zera po uruchomieniu.
- Montowanie magnetometru tuż obok silnika albo grubych przewodów zasilających.
- Próba wyliczenia pozycji z samego IMU bez korekty z innych czujników.
- Za mocne wygładzanie sygnału, które zabija reakcję układu.
Jeśli startujesz z pierwszym prototypem, warto przyjąć kilka prostych zasad, które oszczędzają najwięcej czasu.
Co sprawdza się w projekcie, a co tylko wygląda dobrze na papierze
Najlepsze wdrożenia zwykle są prostsze, niż się początkowo wydaje. Ja zaczynam od surowych danych z akcelerometru i żyroskopu, dopiero potem dokładam filtr, a magnetometr włączam tylko wtedy, gdy naprawdę potrzebuję stabilnego kierunku. Taka kolejność pozwala szybko odsiać problemy sprzętowe od błędów algorytmu.
- Najpierw sprawdź, czy odczyty są stabilne na postoju, dopiero potem testuj ruch.
- Jeśli aplikacja jest dynamiczna, ustaw wyższe próbkowanie i nie filtruj sygnału zbyt agresywnie.
- Jeśli zależy ci na headingu, testuj moduł w docelowym środowisku, bo metal i silniki potrafią mocno zafałszować wynik.
- Jeśli chcesz pozycję, łącz dane z enkoderami, kamerą, GNSS albo UWB zamiast liczyć na samą integrację przyspieszenia.
- Jeśli tworzysz rozwiązanie edukacyjne, zacznij od 6 osi i dopiero później oceniaj sens rozbudowy o dodatkowe czujniki.
Najlepiej działa podejście, w którym układ inercyjny nie jest traktowany jako magiczny moduł do „czytania ruchu”, tylko jako szybkie, czułe źródło danych wymagające kalibracji i rozsądnego połączenia z resztą systemu. Gdy od początku ustawisz właściwe oczekiwania, łatwiej zbudujesz stabilny projekt i unikniesz rozczarowania, że sam sensor nie daje jeszcze gotowej odpowiedzi. Właśnie dlatego w robotyce i elektronice wygrywa nie najbardziej rozbudowany moduł, tylko ten, który dobrze pasuje do zadania i środowiska pracy.
