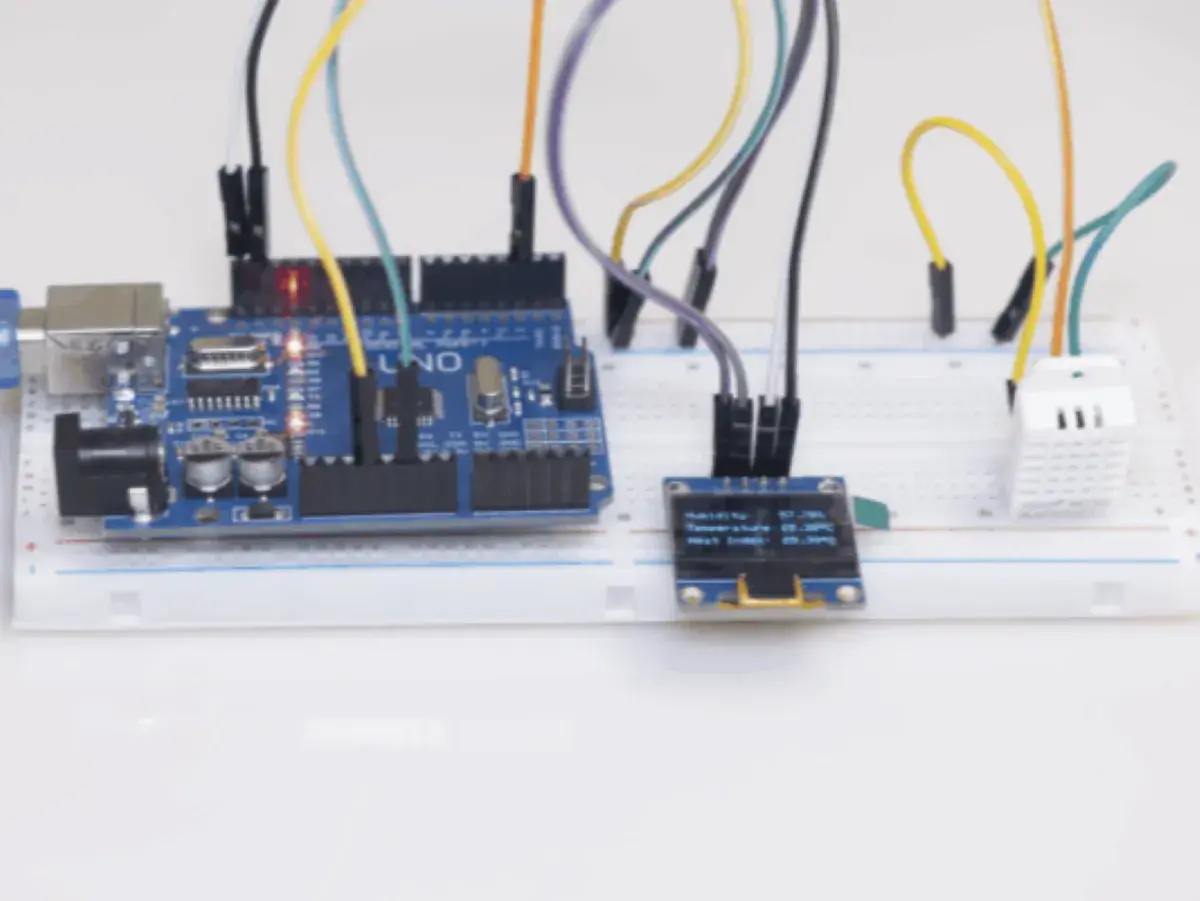

AM2302 to cyfrowy czujnik temperatury i wilgotności, który dobrze sprawdza się w prostych projektach z Arduino, ESP32 czy Raspberry Pi. Model am2302 bywa sprzedawany także jako DHT22, więc pod różnymi nazwami trafia do tych samych zastosowań: monitoringu klimatu, automatyki domowej i lekkich stacji pomiarowych. W tym tekście pokazuję nie tylko, co potrafi ten sensor, ale też kiedy ma sens, jak go poprawnie podłączyć i gdzie łatwo popełnić błąd.
Najważniejsze fakty o czujniku AM2302
- Zakres zasilania wynosi zwykle 3,3-5,5 V, a w praktyce najczęściej pracuje przy 5 V.
- Rozdzielczość odczytu to 0,1°C i 0,1% RH, ale rozdzielczość nie oznacza jeszcze takiej samej dokładności.
- Dokładność jest dobra do projektów hobbystycznych i monitoringu, nie do zastosowań laboratoryjnych.
- Odczyt trzeba robić z przerwą około 2 sekund, bo czujnik nie aktualizuje danych szybciej.
- Komunikacja idzie jedną linią danych, więc poprawne podciągnięcie i krótkie przewody mają duże znaczenie.
- Najlepsze efekty daje wtedy, gdy montujesz go z dala od źródeł ciepła i wilgoci kondensującej na obudowie.
Czym jest AM2302 i kiedy warto po niego sięgnąć
To cyfrowy czujnik temperatury i wilgotności z wyjściem jednoliniowym. W środku pracuje element pojemnościowy do pomiaru wilgotności oraz termistor do pomiaru temperatury, więc mikrokontroler dostaje gotowe dane cyfrowe, bez konieczności używania przetwornika ADC po swojej stronie.
Ja traktuję go jako rozsądny kompromis: jest wyraźnie lepszy niż najprostsze sensory edukacyjne, ale nadal prosty w uruchomieniu. Sprawdza się w monitoringu domowym, terrariach, szklarni, małych rejestratorach pogody i projektach, w których nie potrzebuję laboratoryjnej dokładności, tylko stabilnego, sensownego odczytu.
W praktyce ważne jest też to, czego ten czujnik nie robi dobrze. Nie jest stworzony do bardzo szybkich zmian ani do pracy w środowisku, w którym przewód ma kilka metrów i biegnie obok zakłócającej elektroniki. Zyskujesz prostotę i przyzwoitą jakość danych, ale płacisz za to wrażliwością na montaż i tempo odczytu.
Najważniejsze parametry i co oznaczają w projekcie
Przy tym modelu łatwo skupić się na jednej liczbie, na przykład na dokładności wilgotności, a pominąć resztę. To błąd, bo dopiero zestaw parametrów pokazuje, czy czujnik nadaje się do konkretnego projektu, czy będzie tylko poprawnie wyglądał na papierze.
| Parametr | Wartość | Co to oznacza w praktyce |
|---|---|---|
| Zasilanie | 3,3-5,5 V | Łatwo dopasować go do wielu płytek, ale poziom podciągania linii danych powinien pasować do logiki układu. |
| Zakres wilgotności | 0-99,9% RH | Dobry do monitoringu wnętrz, szklarni i pojemników technicznych, ale kondensacja i krople wody nadal psują pomiar. |
| Dokładność wilgotności | około ±2% RH przy 25°C | Wystarcza do trendów i automatyki domowej, ale nie daje laboratoryjnej pewności w każdym punkcie zakresu. |
| Zakres temperatury | -40 do 80°C | Obsłuży większość projektów hobbystycznych, stacji pogodowych i prostych systemów kontroli klimatu. |
| Dokładność temperatury | około ±0,5°C | To dobry wynik do monitoringu, ale nie do precyzyjnych procesów technologicznych. |
| Rozdzielczość | 0,1°C / 0,1% RH | Czujnik pokazuje wartości z dokładnością do jednego miejsca po przecinku, ale nie znaczy to, że realny błąd jest równie mały. |
| Interwał odczytu | około 2 s | Nie warto pytać go szybciej, bo dostajesz stare dane albo błędy komunikacji zamiast „lepszego” pomiaru. |
| Stabilizacja po zasileniu | około 1 s | Po starcie daję mu chwilę na ustabilizowanie, zamiast od razu ufać pierwszemu wynikowi. |
Najczęstsza pomyłka polega na zrównaniu rozdzielczości z dokładnością. To, że widzisz 23,4°C, nie znaczy jeszcze, że pomiar jest tak precyzyjny w każdej sytuacji. Właśnie dlatego kolejnym krokiem nie jest samo „wpięcie czujnika”, ale poprawne okablowanie i montaż.
Jak podłączyć czujnik, żeby nie walczyć z losowymi błędami
Na obudowie albo na małym module zwykle spotkasz cztery wyprowadzenia: VCC, DATA, NC i GND. Najważniejszy jest DATA, bo cała komunikacja odbywa się jedną linią, a stan spoczynkowy trzeba utrzymać rezystorem podciągającym.
- Zasil czujnik napięciem zgodnym z logiką układu, najczęściej 3,3 V albo 5 V.
- Dodaj rezystor podciągający w zakresie 4,7-10 kΩ między DATA a VCC, jeśli moduł nie ma go już na płytce.
- Przy układach 3,3 V nie podciągaj linii danych do 5 V, bo to proszenie się o problem z poziomami logicznymi.
- Trzymaj przewody krótko, zwłaszcza gdy obok pracują przetwornice, silniki albo moduły radiowe.
- Odizoluj czujnik od ciepła generowanego przez stabilizatory, procesory i diody mocy.
- Jeśli projekt bywa kapryśny, dołóż 100 nF między VCC i GND blisko samego sensora.
W gotowych modułach często część tych elementów jest już na pokładzie, więc przed lutowaniem sprawdzam opis płytki, a nie zakładam, że każdy egzemplarz jest identyczny. To drobiazg, ale właśnie takie szczegóły decydują, czy układ działa od razu, czy trzeba go potem „ratować” programowo.
Jak przebiega odczyt i skąd biorą się fałszywe wskazania
Komunikacja nie idzie przez I2C ani SPI, tylko przez prosty protokół jednoliniowy. Mikrokontroler wysyła sygnał startu, czujnik odpowiada krótką sekwencją, a potem odsyła ramkę danych z temperaturą i wilgotnością. To działa dobrze, ale tylko wtedy, gdy program szanuje timing.
Najczęstszy błąd to zbyt szybkie odpytywanie. Sensor aktualizuje wynik mniej więcej co 2 sekundy, więc częstsze zapytania nie poprawiają jakości pomiaru, a często tylko zwiększają liczbę błędów. Po włączeniu daję mu też chwilę na stabilizację, zamiast zakładać, że pierwszy odczyt będzie od razu najlepszy.
- Brak wspólnej masy między czujnikiem a mikrokontrolerem.
- Zły rezystor podciągający albo jego całkowity brak.
- Zasilanie z niestabilnej linii, szczególnie gdy obok pracuje silnik, przetwornica lub radio.
- Za długi albo źle poprowadzony przewód, który łapie zakłócenia.
- Montowanie czujnika zbyt blisko źródła ciepła, co fałszuje temperaturę i pośrednio wilgotność.
- Kondensacja pary wodnej, która zwykle psuje odczyty szybciej niż jakikolwiek błąd w kodzie.
Gdy widzę zera, NaN albo wartości, które nie zmieniają się przez długi czas, najpierw sprawdzam okablowanie i timing, a dopiero potem samą aplikację. I właśnie tutaj najlepiej wychodzi różnica między działającym prototypem a projektem, który naprawdę można zostawić bez nadzoru.
Jak wypada na tle DHT11 i nowszych czujników
Jeśli porównuję go z DHT11, odpowiedź jest dość prosta: to wyraźny krok w górę. Jeśli zestawiam go z nowszymi czujnikami I2C, sytuacja robi się bardziej zniuansowana, bo AM2302 wygrywa prostotą uruchomienia i szeroką dostępnością, ale przegrywa wygodą magistrali i odpornością na bardziej wymagające instalacje.
| Cecha | DHT11 | AM2302 | Nowsze czujniki I2C, np. z rodziny SHT3x |
|---|---|---|---|
| Dokładność wilgotności | niższa, wystarcza do prostych zadań | około ±2% RH przy 25°C | zwykle lepsza i stabilniejsza |
| Zakres temperatury | bardziej ograniczony | -40 do 80°C | zwykle szeroki, często bardzo dobrze opisany |
| Interfejs | jednoliniowy | jednoliniowy | I2C |
| Tempo pracy | proste, ale mniej użyteczne pomiarowo | odczyt co około 2 s | zwykle wygodniejsze w integracji i bardziej elastyczne |
| Kiedy wybrać | nauka i bardzo prosty projekt | budżetowy monitoring klimatu | gdy liczą się wygoda, stabilność i lepsza kontrola jakości danych |
Jeżeli buduję prosty projekt edukacyjny, DHT11 nadal bywa wystarczający. Jeśli jednak zależy mi na sensownych danych, zwykle wybieram AM2302; a gdy priorytetem jest stabilność i łatwiejsza integracja z dłuższymi przewodami, patrzę już na nowszy czujnik I2C. Z tego punktu widzenia najważniejsze nie jest to, który model jest „najlepszy”, ale jaki kompromis pasuje do konkretnego zadania.
Kiedy ten czujnik daje najlepszy efekt w projekcie
- Gdy potrzebujesz prostego monitoringu temperatury i wilgotności bez rozbudowanej elektroniki pomocniczej.
- Gdy odczyt co kilka sekund całkowicie wystarcza, bo mierzysz klimat, a nie krótkie impulsy.
- Gdy możesz go zamontować rozsądnie, czyli z dala od grzejących się elementów i bez ryzyka kondensacji na obudowie.
- Gdy zależy ci na szybkim wdrożeniu do Arduino, ESP32 albo Raspberry Pi bez dokładania kolejnych magistral.
- Gdy chcesz rozsądnej ceny wejścia w projekt, ale nie kosztem całkowicie chaotycznych wyników.
Właśnie w takich warunkach ten czujnik pokazuje swoją siłę: jest prosty, dobrze opisany i wystarczająco dokładny do większości domowych zastosowań. Jeśli projekt zaczyna wymagać większej odporności na zakłócenia, dłuższych przewodów albo lepszej kultury pracy, nie upieram się przy nim na siłę, bo wtedy lepiej wybrać układ nowocześniejszy i mniej wrażliwy na montaż.
