Czujnik zbliżeniowy Arduino - Jak wybrać i podłączyć?

W praktyce czujnik zbliżeniowy Arduino to nie jeden element, ale cała grupa modułów, które wykrywają obecność dłoni, przeszkody albo odległość w zupełnie różny sposób. W tym artykule pokazuję, czym te rozwiązania się różnią, jak dobrać właściwy typ do projektu i jak podłączyć go tak, żeby odczyty były stabilne. Dorzucam też prosty szkic i najczęstsze błędy, przez które początkujący tracą najwięcej czasu.

Co dokładnie ma robić czujnik w twoim projekcie

Ja zwykle zaczynam od prostego pytania: czy potrzebuję tylko sygnału, że coś się zbliżyło, czy faktycznego pomiaru odległości. To nie jest drobna różnica, bo od niej zależy cały wybór modułu, biblioteki i sposobu podłączenia.

W praktyce najwięcej różnic widać przy materiale obiektu. Ciemne, matowe, pochylone albo bardzo małe elementy potrafią oszukać czujnik IR, a ultradźwięki mają swoje ograniczenia w wąskich przestrzeniach i przy miękkich powierzchniach. Od tego zależy, czy lepiej sprawdzi się tani moduł ultradźwiękowy, czy precyzyjny ToF, więc w kolejnym kroku porównuję je bez marketingowych skrótów.

Który moduł wybrać do konkretnego zastosowania

Jeżeli mam wybierać moduł pod Arduino bez zbędnego komplikowania projektu, patrzę na cztery rzeczy: zasięg, sposób komunikacji, odporność na warunki otoczenia i łatwość kalibracji. W polskich sklepach ceny są dziś dość rozstrzelone, ale da się sensownie ustawić budżet już na etapie wyboru.

Jeżeli projekt ma być po prostu tani i działać od razu, najczęściej wygrywa HC-SR04. Jeśli zależy mi na kompaktowej konstrukcji i mniejszej podatności na kształt obiektu, dopłacam do ToF. APDS9960 wybieram wtedy, gdy celem jest interfejs zbliżeniowy, a nie klasyczny pomiar odległości. Kiedy wybór jest już zawężony, kluczowe staje się poprawne podłączenie, bo tu najłatwiej zrobić błąd.

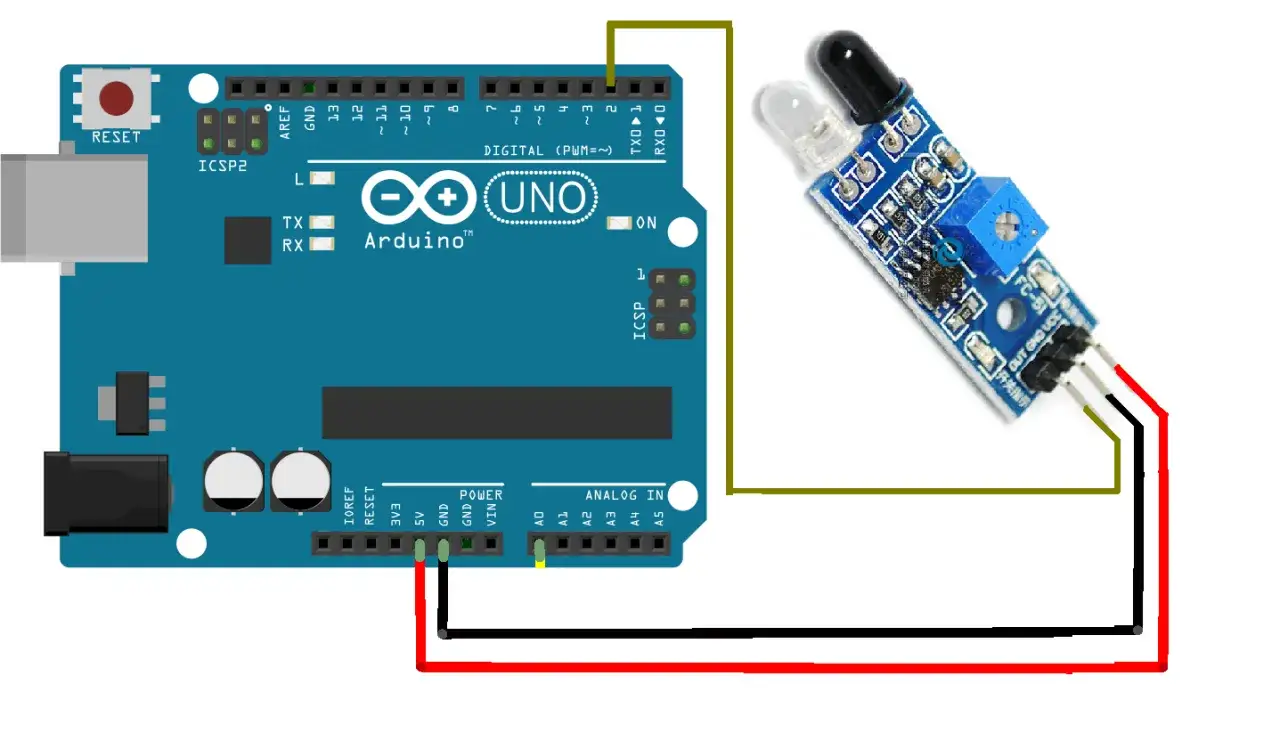

Jak podłączyć moduł bez wpadki z zasilaniem

Najczęstszy błąd widzę zawsze ten sam: ktoś zakłada, że każdy moduł „do Arduino” działa identycznie z płytką 5 V. To nieprawda. Sam układ pomiarowy może pracować przy 3,3 V, a breakout na płytce może mieć stabilizator albo konwerter poziomów, ale nie musi.

Zasilanie i poziomy logiczne

• HC-SR04 zwykle zasila się z 5 V i zwraca sygnał ECHO na poziomie 5 V, więc przy płytkach 3,3 V potrzebny bywa dzielnik napięcia albo konwerter poziomów.
• Sharp GP2Y0A21YK0F ma wyjście analogowe, które podłączam do wejścia analogowego, na przykład A0, a zasilanie sprawdzam zgodnie z modułem, nie tylko z nazwą czujnika.
• VL53L0X i APDS9960 komunikują się po I2C, więc liczy się linia SDA, SCL i poprawna biblioteka. W Arduino I2C obsługuje biblioteka Wire.
• Jeżeli moduł wymaga 3,3 V, nie podaję mu ślepo 5 V tylko dlatego, że pasuje wtyczka. To właśnie ten skrót myślowy najczęściej kończy się niestabilnością albo uszkodzeniem.
• Na Arduino Uno odczyt analogowy ma typowo 10 bitów, więc zwraca wartości 0-1023; na innych płytkach rozdzielczość może być inna.

Interfejsy, które spotkasz najczęściej

• Digital - gdy moduł daje po prostu stan HIGH/LOW i interesuje mnie tylko wykrycie obecności.
• Analog - gdy sensor zwraca napięcie, a ja sam ustawiam próg reakcji w kodzie.
• I2C - gdy zależy mi na większej ilości danych, na przykład na pomiarze odległości, kalibracji albo dodatkowych funkcjach.

Przy ToF i APDS9960 ważny jest jeszcze jeden detal: jeśli czujnik ma kilka wyprowadzeń do konfiguracji, na przykład XSHUT albo programowalny adres I2C, to można go później rozbudować o drugi egzemplarz. W praktyce daje to dużo większą elastyczność niż w prostych modułach cyfrowych. Dopiero po poprawnym montażu ma sens kod, który wycina szum i ustawia sensowny próg.

Jak napisać prosty szkic i ustawić sensowny próg

Jeżeli ktoś pyta mnie, od czego zacząć, odpowiadam krótko: od odczytu surowych danych do Serial Monitora. Najpierw trzeba zobaczyć, jak zachowuje się czujnik przy pustym polu, przy dłoni, przy różnych materiałach i w różnych odległościach. Dopiero wtedy próg ma sens.

Wersja dla analogowego czujnika

const int sensorPin = A0;
const int ledPin = 13;
const int threshold = 450;

void setup() {
  pinMode(ledPin, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  int raw = analogRead(sensorPin);

  digitalWrite(ledPin, raw > threshold ? HIGH : LOW);

  Serial.println(raw);
  delay(50);
}

Ten szkic jest prosty celowo. W czujnikach analogowych próg prawie nigdy nie jest „uniwersalny”, bo zależy od odległości, koloru obiektu, kąta ustawienia i samego egzemplarza modułu. Najpierw obserwuję wartości w Serial Monitorze, a dopiero potem ustawiam granicę zadziałania.

Przeczytaj również: Czujnik ruchu - Jak wybrać IMU, by nie przepłacić?

Wersja dla APDS9960

#include

const int ledPin = 13;

void setup() {
  pinMode(ledPin, OUTPUT);
  Serial.begin(9600);

  if (!APDS.begin()) {
    Serial.println("Błąd inicjalizacji APDS9960");
    while (true) {}
  }
}

void loop() {
  if (APDS.proximityAvailable()) {
    int prox = APDS.readProximity();

    digitalWrite(ledPin, prox < 100 ? HIGH : LOW);
    Serial.println(prox);
  }

  delay(50);
}

W przypadku APDS9960 odczyt jest prosty do interpretacji: 0 oznacza najbliżej, 255 najdalej, a -1 oznacza błąd. To bardzo wygodne w projektach interfejsowych, bo nie muszę sam przeliczać napięcia na odległość. Jeśli później przejdziesz na VL53L0X, logika pozostaje podobna, tylko zamiast skali umownej dostajesz od razu milimetry.

W kodzie pomocna jest też jedna rzecz, o której początkujący często zapominają: próbkowanie. Zamiast reagować na pojedynczy odczyt, lepiej zebrać kilka pomiarów, uśrednić je i dopiero wtedy podjąć decyzję. To zwykle wystarcza, żeby odfiltrować przypadkowe skoki. Nawet dobrze napisany szkic nie uratuje jednak złego montażu, więc warto znać najczęstsze pułapki.

Najczęstsze błędy, które psują odczyty

• Zakładanie, że każdy moduł działa z tym samym napięciem zasilania. To najkrótsza droga do niestabilnych wyników.
• Mieszanie wyjść analogowych i cyfrowych, czyli podłączanie modułu „na oko”, bez sprawdzenia dokumentacji.
• Brak wspólnej masy między modułem a Arduino. Bez tego sygnał może wyglądać losowo, nawet jeśli przewody są wpięte poprawnie.
• Odczytywanie jednego pomiaru zamiast serii. Pojedyncza próbka często jest przypadkowa.
• Ignorowanie wpływu powierzchni obiektu. Ciemny, miękki albo mocno pochylony materiał potrafi mocno zmienić wynik.
• Stosowanie sensorów IR w pełnym słońcu bez testu warunków rzeczywistych. Podczerwień bywa wtedy dużo mniej przewidywalna.
• Używanie czujnika zbyt blisko przeszkody, mimo że jego charakterystyka przewiduje wyraźnie większy dystans pracy.

Ja do tego dorzucam jeszcze jedną zasadę praktyczną: jeśli projekt ma działać „od ręki”, to najpierw wybieram czujnik, który daje najłatwiejszy odczyt w kodzie, a dopiero potem ten, który wygląda najbardziej efektownie w opisie produktu. To zwykle oszczędza więcej czasu niż każda kolejna poprawka w pętli loop(). Po tej filtracji zostaje już tylko decyzja, który moduł da najlepszy stosunek prostoty do jakości pomiaru.

Kiedy dopłacić do lepszego czujnika, a kiedy nie ma to sensu

Jeżeli budujesz pierwszy projekt, nie widzę sensu w dopłacaniu do rozwiązania, którego nie będziesz w stanie dobrze wykorzystać. HC-SR04 albo prosty analogowy Sharp potrafią dać szybki sukces i bardzo czytelny efekt na biurku. To ma znaczenie, bo w edukacji liczy się nie tylko dokładność, ale też tempo zrozumienia działania całego układu.

Jeżeli jednak projekt ma być bardziej „produktowy”, ma zmieścić się w małej obudowie i ma reagować stabilniej na różne obiekty, wtedy dopłata do VL53L0X albo VL53L1X jest rozsądna. W podobny sposób patrzę na APDS9960: jeśli celem jest gest, panel dotykowo-bezdotykowy albo prosta obecność dłoni, to ten sensor ma sens. Jeśli potrzebujesz po prostu odległości w centymetrach, lepiej sięgnąć po ToF albo ultradźwięki.

Najlepszy wybór to nie ten „najmocniejszy”, tylko ten, który daje przewidywalny wynik przy twoim sposobie montażu, zasilania i obróbki danych. W projekcie z Arduino właśnie to robi największą różnicę: nie sama nazwa modułu, tylko to, czy da się go szybko uruchomić, poprawnie skalibrować i bez nerwów utrzymać w działającym układzie.
