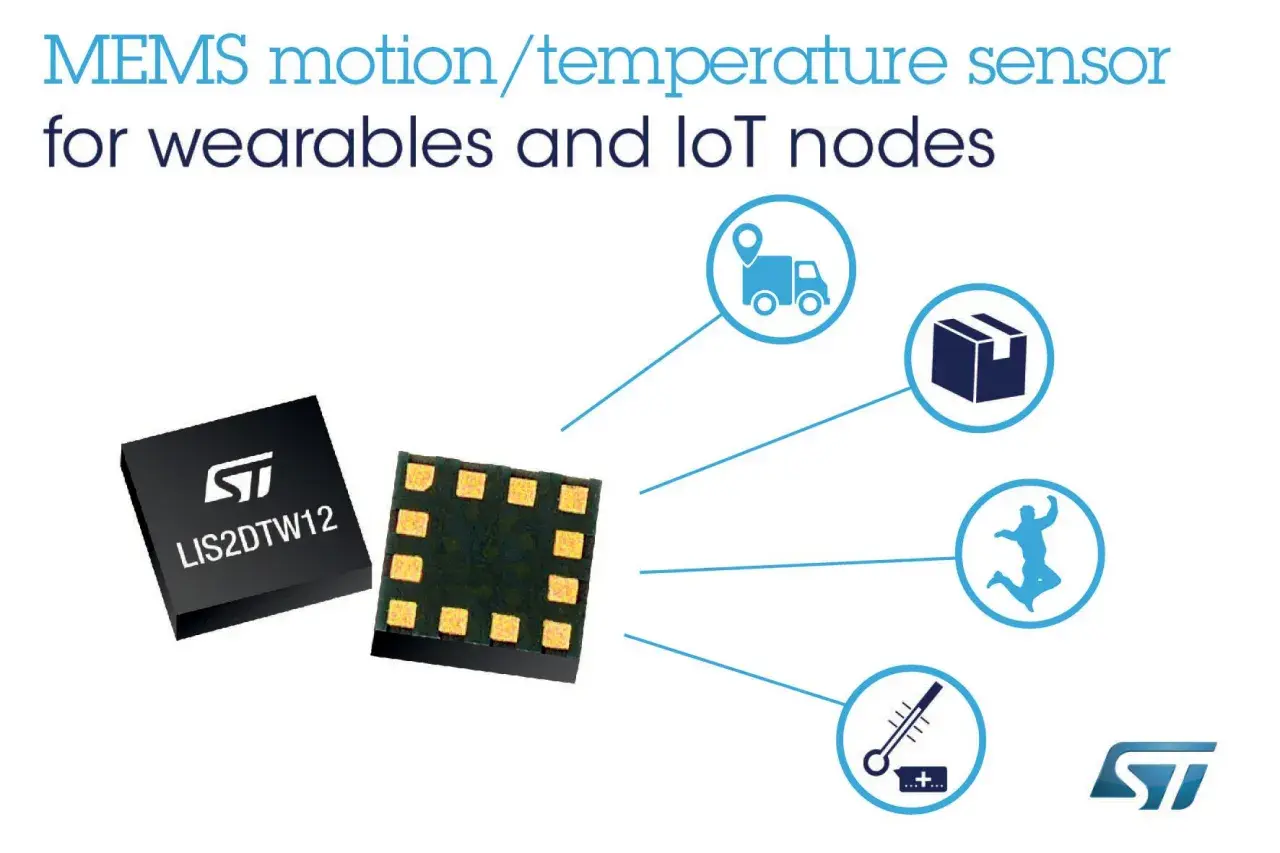

Akcelerometr MEMS to niewielki czujnik, który zamienia ruch, przechył i drgania na czytelny sygnał elektryczny. W praktyce to on odpowiada za obrót ekranu, wykrywanie upadków, stabilizację robota i monitoring wibracji maszyn. Poniżej rozkładam temat na czynniki pierwsze: jak działa taki układ, które parametry mają realne znaczenie i kiedy lepiej sięgnąć po inny typ sensora.
Najważniejsze informacje w skrócie
- Pomiar opiera się na przesunięciu mikro-masy i zmianie pojemności, a nie na samej „elektronice” bez mechaniki.
- Do orientacji i detekcji przechyłu zwykle wystarczają niskie zakresy, często ±1 g do ±2 g.
- Do drgań i diagnostyki maszyn liczą się przede wszystkim pasmo, szum i stabilność, a nie tylko zakres g.
- Ten typ czujnika potrafi mierzyć także składową stałą, więc nadaje się do bardzo wolnych zmian i pochylenia.
- Źle dobrany montaż potrafi zepsuć wynik bardziej niż sam wybór układu.
Jak działa taki czujnik od środka

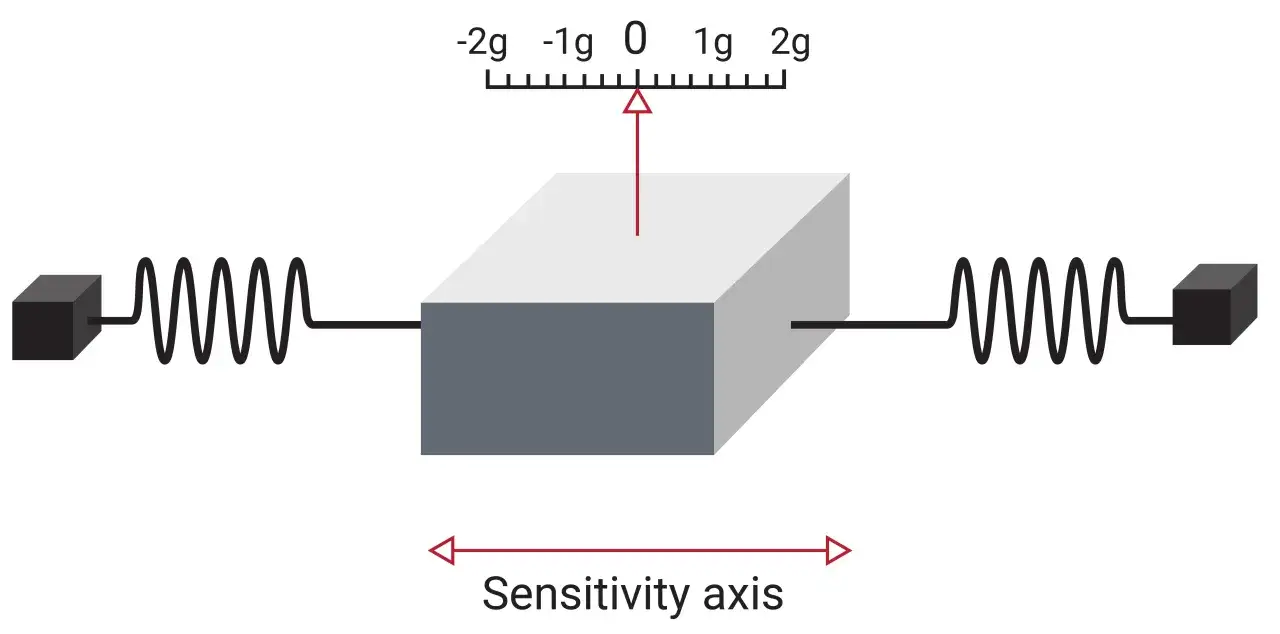

W środku nie ma niczego „magicznego” - jest mikro-masa zawieszona na sprężynach. Gdy urządzenie przyspiesza, ta masa próbna przesuwa się względem elektrod, a zmiana pojemności jest przeliczana przez układ odczytowy na wartość przyspieszenia. To sprytny mechanizm, bo pozwala mierzyć nie tylko gwałtowny ruch, ale też pochylenie i składową stałą grawitacji.
Ja patrzę na to jak na połączenie dwóch światów: mikromechaniki i elektroniki sygnałowej. Sama struktura mechaniczna jest bardzo czuła, ale dopiero układ scalony filtruje szum, wzmacnia sygnał i wystawia go w postaci analogowej albo cyfrowej. Dzięki temu sensor może pracować od bardzo niskich częstotliwości, a więc również przy powolnym przechyle.
W praktyce oznacza to, że ten sam rodzaj układu da się wykorzystać zarówno w telefonie, jak i w maszynie wirującej, o ile poprawnie dobierze się jego parametry. To jednak dopiero baza, bo dopiero liczby w karcie katalogowej mówią, czy sensor nadaje się do konkretnego zadania.
Jakie parametry naprawdę decydują o jakości pomiaru
Dobry dobór zaczyna się od pytania, co dokładnie ma mierzyć czujnik: powolny przechył, wstrząs, a może drgania wirującej maszyny. W tej rodzinie układów najłatwiej przepłacić za zbyt wysoką czułość albo zbyt szerokie pasmo, których projekt w ogóle nie wykorzysta.
| Parametr | Co oznacza | Typowy zakres lub wskazówka | Praktyczny wniosek |
|---|---|---|---|
| Zakres pomiarowy | Maksymalne przyspieszenie, które sensor potrafi wiarygodnie odwzorować | ±1 g do ±2 g dla przechyłu; ±2 g, ±4 g, ±8 g, ±16 g w czujnikach ogólnego przeznaczenia; wyższe zakresy w aplikacjach udarowych | Zbyt mały zakres kończy się nasyceniem sygnału |
| Pasmo | Zakres częstotliwości, który czujnik oddaje bez istotnych zniekształceń | Do ok. 1,5 kHz przy prostym pomiarze przechyłu; powyżej 5 kHz w wymagającym monitoringu drgań | Pasmo musi obejmować interesujący fragment widma, nie tylko jego początek |
| Noise density | Poziom szumu własnego odniesiony do szerokości pasma | Poniżej 100 μg/√Hz w klasie high-performance do condition monitoring | Im niższy szum, tym łatwiej wykryć słabe drgania |
| Offset i dryft | Błąd zerowy i jego zmiana z temperaturą lub czasem | Kluczowe w precyzyjnym tilt sensing i systemach długo pracujących bez kalibracji | Bez kompensacji odczyt potrafi „odpłynąć” |
| Częstotliwość próbkowania | Jak często sensor zapisuje dane | Powinna być co najmniej 2-5 razy wyższa niż najwyższa interesująca częstotliwość | Za niska próbkowanie spłaszcza widmo i utrudnia analizę |
| Liczba osi | Jedna, dwie lub trzy osie pomiarowe | 3 osie dominują w urządzeniach mobilnych i robotyce; 1 oś bywa sensowna w monitoringu jednej kierunkowej wibracji | Im więcej osi, tym pełniejszy obraz ruchu, ale też więcej danych do obróbki |
| Pobór mocy i integracja | Ile energii sensor zużywa i jak łatwo łączy się z resztą systemu | Istotny zwłaszcza w urządzeniach bateryjnych i always-on; interfejs bywa analogowy, I2C lub SPI | Niski pobór prądu wydłuża czas pracy i upraszcza zasilanie |
Jedna rzecz bywa mylona nagminnie: zakres pomiarowy nie jest tym samym co granica zniszczenia. Sensor o zakresie ±2 g może po prostu przestać poprawnie odwzorowywać większy impuls, ale nie znaczy to, że przy pierwszym mocniejszym uderzeniu się psuje. W praktyce czytam kartę katalogową od lewej do prawej: najpierw zakres i pasmo, potem szum, a dopiero później funkcje dodatkowe. To prowadzi wprost do pytania, gdzie taki sensor daje największą przewagę.
Gdzie sprawdza się najlepiej
Najbardziej lubię ten typ czujnika tam, gdzie liczy się mały rozmiar, niski pobór mocy i możliwość pomiaru także bardzo wolnych zmian ruchu. Z tego powodu trafia do elektroniki użytkowej, robotyki i coraz częściej do przemysłowego monitoringu stanu.
- Smartfony, zegarki i słuchawki - sensor wykrywa obrót, gesty, kroki i upadki, a niska energia ma większe znaczenie niż szerokie pasmo.
- Roboty mobilne - pomaga ustalić orientację platformy, wykryć przeciążenie i poprawić stabilizację jazdy.
- Automatyka i IoT - może budzić mikrokontroler po wykryciu ruchu, dzięki czemu system nie musi stale pracować pełną mocą.
- Condition monitoring - w monitoringu stanu maszyn śledzi drgania łożysk, pomp i silników; tu zaczyna się gra o szum, pasmo i montaż.
- Automotive i bezpieczeństwo - w pojazdach liczy się odporność, zakres pomiarowy i stabilność w szerokim zakresie temperatur.
W nowszych układach sam pomiar to już za mało. Coraz częściej sensor potrafi wykryć zdarzenie, uruchomić przerwanie albo odfiltrować część danych jeszcze przed przekazaniem ich do mikrokontrolera. To dobry moment, żeby uczciwie porównać go z inną popularną technologią.
Kiedy lepszy będzie inny typ akcelerometru
Nie każdy projekt potrzebuje układu MEMS. Jeśli mierzysz wyłącznie szybkie drgania i nie interesuje cię składowa stała, piezoelektryk nadal ma sens. Jeśli natomiast chcesz widzieć przechył, bardzo wolny ruch albo pracować na baterii, czujnik MEMS zwykle wygrywa już na poziomie integracji.
| Kryterium | MEMS | Piezoelektryczny |
|---|---|---|
| Pomiar składowej stałej | Tak, nadaje się do tilt i bardzo niskich częstotliwości | Zwykle nie, to głównie pomiar dynamiczny |
| Pobór mocy | Niski, dobry do urządzeń bateryjnych | Zależny od toru pomiarowego, zwykle mniej wygodny w prostym wdrożeniu |
| Rozmiar i integracja | Bardzo mały, łatwy do osadzenia w elektronice masowej | Często bardziej wymagający mechanicznie i systemowo |
| Drgania o wysokiej częstotliwości | Dobre, ale trzeba pilnować szumu i pasma | Bardzo mocna strona tej technologii |
| Koszt wdrożenia | Zwykle korzystny przy dużych wolumenach | Bywa wyższy, zwłaszcza przy pełnym torze analogowym |
Najkrótsza wersja decyzji brzmi tak: MEMS biorę do ruchu, orientacji i zasilania bateryjnego, a piezoelektryk rozważam tam, gdzie liczy się przede wszystkim diagnostyka drgań wysokoczęstotliwościowych. Ale sam wybór technologii to za mało, bo w praktyce projekty psują się najczęściej na wdrożeniu.
Najczęstsze błędy przy wdrożeniu
Nawet dobry sensor potrafi dać słabe wyniki, jeśli popełni się kilka prostych błędów. W projektach, które widziałem, najczęściej problemem nie był sam układ, tylko założenia mechaniczne i filtracja.
- Zły zakres pomiarowy - jeśli typowe przyspieszenie jest zbyt blisko maksimum, sygnał zaczyna się ucinać i traci sens.
- Ignorowanie montażu - luźny lub źle ustawiony moduł doda własne drgania, które wyglądają jak realny sygnał.
- Brak kalibracji temperatury - offset zmienia się wraz z warunkami pracy, więc jeden punkt zerowy rzadko wystarcza na długo.
- Za wąskie pasmo - jeśli interesują cię drgania łożyska, ale sensor kończy pasmo zbyt wcześnie, zgubisz właśnie te objawy, które chciałeś złapać.
- Pomijanie filtrów - przy analizie drgań zwykle trzeba odjąć składową stałą i odsiać niskoczęstotliwościowy dryf.
Ja zwykle powtarzam jedną zasadę: najpierw mechanika i pasmo, dopiero potem algorytm. To odwraca typowy błąd początkujących, którzy liczą, że oprogramowanie naprawi wszystko, co źle zrobiono na poziomie fizycznym. Z takim podejściem łatwiej przejść do świadomego wyboru konkretnego modelu.
Jak wybrać układ, żeby nie przepłacić za funkcje, których nie użyjesz
Ja zaczynam od trzech pytań: czy mierzę orientację, udar czy drgania; czy potrzebuję jednej osi, czy pełnego 3D; oraz czy system ma działać na baterii, czy z zasilaniem stałym. Odpowiedzi na te pytania szybko zawężają wybór bardziej niż porównywanie dziesiątek podobnych kart katalogowych.
- Dobierz zakres z zapasem - typowy sygnał powinien mieścić się daleko od granicy pełnej skali.
- Sprawdź pasmo i szum razem - szerokie pasmo bez niskiego szumu nie da dobrej diagnostyki.
- Ustal, czy potrzebujesz odczytu ciągłego - jeśli nie, szukaj trybów uśpienia, wybudzania i FIFO.
- Nie pomijaj obudowy i mocowania - w sensorach ruchu detal mechaniczny często waży więcej niż różnica między dwoma układami.
- Myśl o obróbce sygnału od początku - filtrowanie, kalibracja i próbkowanie powinny wynikać z aplikacji, nie odwrotnie.
Jeśli projekt ma być edukacyjny lub prototypowy, najlepiej zacząć od prostego, trójosiowego modułu i zebrać własne dane, zanim kupi się droższą wersję przemysłową. Jeśli ma działać w maszynie lub pojeździe, sensowniejsze będzie od razu spojrzenie na zakres temperatur, stabilność offsetu i odporność mechaniczną. To właśnie ten filtr decyzyjny najczęściej odróżnia dobry dobór od przypadkowego zakupu.
Co sprawdzić na stole testowym
Zanim uznam sensor za trafiony, robię prosty test: przykładam znane przechyły, lekkie stuknięcia i kontrolowane drgania, a potem patrzę, czy sygnał jest stabilny, powtarzalny i nie wchodzi w nasycenie. Jeśli odczyt „płynie” bez wyraźnego powodu, zwykle problemem jest kalibracja, montaż albo zbyt agresywne filtrowanie.
- Stabilny punkt zerowy - po odwróceniu lub ustawieniu czujnika w znanej pozycji wartość powinna wracać blisko oczekiwanego poziomu.
- Brak nasycenia - przy realnym ruchu sygnał nie powinien „przyklejać się” do końca skali.
- Powtarzalne widmo - przy drganiach mechanicznych kolejne pomiary powinny wyglądać podobnie, a nie losowo.
W praktyce to właśnie taki test najczęściej pokazuje, czy czujnik jest dobrze dobrany do aplikacji, czy tylko wygląda dobrze na papierze. Dobrze ustawiony układ daje spójny wynik od pierwszego pomiaru, a wtedy dopiero widać pełną wartość tej technologii.
