Akcelerometr to czujnik przyspieszenia, który pomaga urządzeniom rozumieć ruch, pochylenie i wstrząsy. W telefonie odpowiada za obrót ekranu, w dronie wspiera stabilizację, a w robotyce i automatyce daje sygnał o tym, co dzieje się z platformą w danej chwili. Poniżej wyjaśniam, jak działa, jakie ma ograniczenia i jak podejść do niego praktycznie, jeśli pracujesz z elektroniką.
Najkrócej mówiąc, akcelerometr mierzy przyspieszenie i pomaga urządzeniom rozumieć ruch
- Mierzy przyspieszenie liniowe w osiach X, Y i Z, zwykle w m/s2 albo w jednostkach g.
- W spoczynku pokazuje wpływ grawitacji, dlatego nie zawsze zwraca zero.
- Najczęściej spotkasz go w wersji MEMS, czyli małym czujniku idealnym do telefonów, wearables i robotów.
- Sam akcelerometr nie wystarcza do wiarygodnego śledzenia prędkości i pozycji przez długi czas.
- W bardziej złożonych układach łączy się go z żyroskopem, tworząc IMU.
Czym jest akcelerometr i co właściwie mierzy
W praktyce patrzę na akcelerometr jak na czujnik, który mówi mi, jak szybko zmienia się prędkość obiektu. Fizycznie przyspieszenie to zmiana prędkości w czasie, czyli Δv/Δt, a jego jednostką są najczęściej m/s2 lub g. Jedno g odpowiada w przybliżeniu 9,81 m/s2, więc taki zapis od razu ułatwia porównywanie wyników z codziennym doświadczeniem.
Najważniejsze jest jednak to, że akcelerometr nie mierzy „samego ruchu” w potocznym sensie. Mierzy przyspieszenie liniowe, a w stanie spoczynku pokazuje także wpływ grawitacji. Dlatego telefon leżący płasko na stole nie daje zera, tylko zwykle około 1 g na osi prostopadłej do blatu. Z kolei w swobodnym spadku odczyt zbliża się do zera, bo czujnik nie jest już dociążany przez podłoże.
Większość współczesnych układów jest trzyosiowa, czyli mierzy przyspieszenie w osiach X, Y i Z. To daje pełniejszy obraz niż prosty czujnik jednokanałowy i pozwala określać nie tylko sam ruch, ale też orientację urządzenia względem grawitacji. To prowadzi prosto do pytania, jak taki pomiar jest realizowany wewnątrz czujnika.
Jak działa akcelerometr w środku
Najczęściej mamy dziś do czynienia z akcelerometrem MEMS, czyli mikroukładem elektromechanicznym. W środku znajduje się niewielka masa próbkująca zawieszona na elastycznych elementach. Gdy obudowa przyspiesza, masa odchyla się względem punktu odniesienia, a elektronika odczytuje tę zmianę, zwykle jako różnicę pojemności elektrycznej. Im większe odchylenie, tym większe przyspieszenie.
To ważne, bo pokazuje, dlaczego akcelerometr dobrze wykrywa zarówno ruch, jak i pochylenie. Gdy czujnik leży nieruchomo, działa na niego grawitacja i układ widzi wektor skierowany „w dół”. Gdy urządzenie przechyla się, zmienia się rozkład tego wektora na osiach, więc z pomiaru można odczytać orientację. W praktyce oznacza to, że akcelerometr nie jest czujnikiem prędkości, tylko sygnału o przyspieszeniu i grawitacji, co bywa źródłem wielu nieporozumień.
Warto też wiedzieć, że konstrukcja MEMS nie jest jedyną spotykaną opcją. To po prostu najpopularniejszy wariant w elektronice użytkowej, bo łączy mały rozmiar, niski pobór mocy i wystarczającą dokładność dla smartfonów, robotów oraz urządzeń ubieralnych. Jeśli interesuje Cię analiza drgań albo duże przeciążenia, typ czujnika ma już większe znaczenie.
Jakie są najważniejsze typy i czym się różnią
W zależności od zastosowania spotyka się kilka głównych rodzin akcelerometrów. Każda ma inny balans między czułością, zakresem, poborem energii i odpornością na wstrząsy. Poniższe zestawienie dobrze pokazuje, dlaczego do telefonu, maszyny i testu zderzeniowego wybiera się zupełnie inne rozwiązania.
| Typ | Jak działa | Mocne strony | Ograniczenia | Gdzie spotkasz |
|---|---|---|---|---|
| MEMS pojemnościowy | Masa próbkująca zmienia pojemność elektryczną między elektrodami | Mały, tani, energooszczędny, dobry do pomiarów statycznych i dynamicznych | Wrażliwy na szum i źle dobrane pasmo przy drganiach | Smartfony, wearables, roboty, drony |
| Piezoelektryczny | Odkształcenie kryształu generuje ładunek elektryczny | Świetny do wibracji i wysokich częstotliwości | Gorzej radzi sobie z bardzo wolnym lub stałym przyspieszeniem | Maszyny, monitoring drgań, analiza stanu technicznego |
| Piezorezystywny | Naprężenie zmienia opór elementu pomiarowego | Dobry przy dużych przeciążeniach i udarach | Zwykle większe kompromisy kosztowe i energetyczne | Testy udarowe, przemysł, pomiary wysokiego g |
Jeśli buduję prototyp urządzenia mobilnego, zwykle wybieram MEMS, bo daje najlepszy kompromis między wygodą integracji a poborem mocy. Gdy celem jest analiza drgań silnika albo konstrukcji, bardziej interesuje mnie pasmo i odporność na częstotliwość niż sama miniaturyzacja. Właśnie dlatego następna rzecz, którą warto uporządkować, to praktyczne zastosowania tego czujnika.
Gdzie spotkasz go najczęściej
Akcelerometr pojawia się dziś w bardzo różnych urządzeniach, ale w każdym z nich spełnia trochę inną rolę. Nie chodzi tylko o obrót ekranu w smartfonie, choć to właśnie ten przykład większość osób kojarzy jako pierwszy.
- Smartfony i smartwatche - pomagają wykrywać orientację urządzenia, liczyć kroki, rozpoznawać gesty i reagować na potrząśnięcie.
- Drony i roboty mobilne - wspierają stabilizację, ocenę pochylenia oraz kontrolę ruchu platformy.
- Motoryzacja - uczestniczą w systemach bezpieczeństwa, wykrywaniu zderzeń i analizie przeciążeń.
- Przemysł i infrastruktura - służą do monitorowania drgań maszyn, łożysk, mostów i innych konstrukcji narażonych na obciążenia dynamiczne.
W każdej z tych sytuacji akcelerometr daje inny rodzaj informacji, ale zasadnicza logika zostaje ta sama: czujnik pokazuje, jak zmienia się ruch albo jak działa na niego grawitacja. To prowadzi do najczęstszego nieporozumienia, czyli mylenia go z żyroskopem.

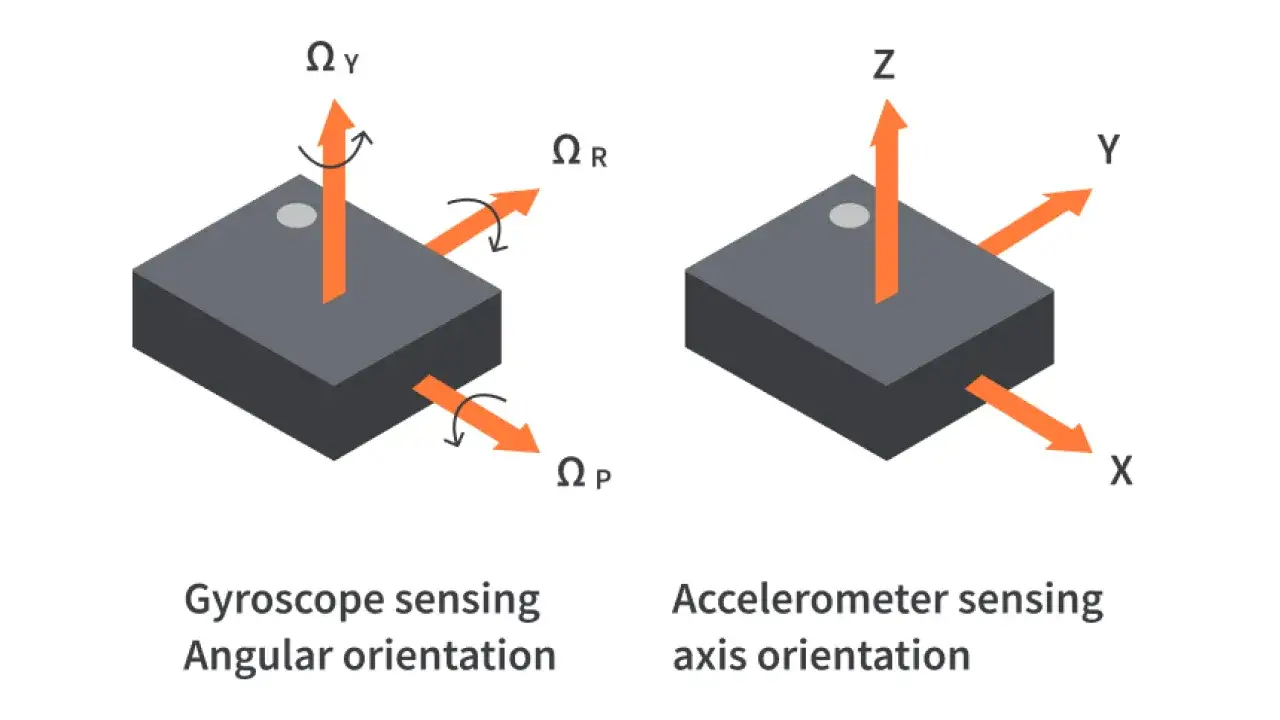

Akcelerometr, żyroskop i imu nie mierzą tego samego
W elektronice bardzo łatwo wrzucić te czujniki do jednego worka, a to błąd. Każdy z nich mierzy coś innego, a dopiero razem tworzą sensowny obraz ruchu. W praktyce najlepsze efekty daje fuzja danych, czyli łączenie kilku pomiarów w jedną estymację orientacji lub ruchu.| Element | Co mierzy | Największa zaleta | Główne ograniczenie |
|---|---|---|---|
| Akcelerometr | Przyspieszenie liniowe i wpływ grawitacji | Dobrze pokazuje pochylenie, wstrząsy i ruch względem osi | Sam nie daje stabilnej informacji o orientacji w czasie ruchu |
| Żyroskop | Prędkość kątową, czyli szybkość obrotu | Świetnie opisuje szybkie obroty i zmiany kierunku | Z czasem dryfuje, czyli narasta błąd integracji |
| IMU | Łączy dane z akcelerometru, żyroskopu, a czasem magnetometru | Daje pełniejszy obraz ruchu i orientacji | Wymaga filtrów i sensownego oprogramowania |
Jeśli chcesz wykryć przechył nieruchomego urządzenia, akcelerometr może wystarczyć. Jeśli obiekt porusza się szybko, obraca i wibruje, sam czujnik przyspieszenia zacznie mylić ruch z grawitacją i szumem. Dlatego w robotyce, dronach i urządzeniach mobilnych bardzo często spotyka się układy IMU, a nie pojedynczy sensor.
Na co uważać przy interpretacji danych
Najwięcej błędów nie wynika z samego czujnika, tylko z tego, jak ktoś czyta jego dane. To tutaj widzę najwięcej nieporozumień w projektach początkujących, zwłaszcza gdy ktoś próbuje wyciągnąć z akcelerometru więcej, niż ten czujnik jest w stanie uczciwie dać.
- 1 g nie oznacza błędu - to naturalny efekt grawitacji, a nie awaria pomiaru.
- Nie wyliczaj prędkości i pozycji „na skróty” - trzeba całkować sygnał, a to szybko wprowadza dryf i narastający błąd.
- Kalibruj offset - offset, czyli stałe przesunięcie zerowe, potrafi zepsuć cały wynik, jeśli nie zostanie skorygowany.
- Dobierz zakres pomiarowy - zbyt mały zakres obcina sygnał przy wstrząsach, a zbyt duży obniża użyteczną czułość.
- Sprawdź próbkowanie i pasmo - jeśli analizujesz zjawisko o najwyższej częstotliwości 20 Hz, sensownie jest próbkuć co najmniej 40 Hz, a praktycznie często wyżej, żeby zostawić zapas na filtrację.
Do tego dochodzi jeszcze montaż czujnika. Luźno przykręcony moduł, miękka taśma albo drgania obudowy potrafią zafałszować dane bardziej niż sam układ scalony. Jeśli sygnał wygląda „dziwnie”, najpierw sprawdzam mechanikę i ustawienie osi, a dopiero potem winę zrzucam na elektronikę. To z kolei prowadzi do pytania, jak wybrać właściwy model do konkretnego projektu.
Jak wybrać czujnik do projektu bez rozczarowania
W projektach DIY i prototypach nie szukałbym „najdokładniejszego” akcelerometru w oderwaniu od kontekstu. Najpierw trzeba ustalić, co chcesz mierzyć: gesty, orientację, drgania, upadki czy duże przeciążenia. Dopiero potem ma sens porównywanie parametrów.
| Kryterium | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Zakres pomiarowy | Typowe wartości to ±2g, ±4g, ±8g lub ±16g | Chroni przed obcięciem sygnału przy silnych wstrząsach |
| Czułość | W cyfrowych układach często podawana jako LSB/g | Mówi, jak drobny ruch da się odczytać |
| Pasmo i częstotliwość próbkowania | Hz, w praktyce także maksymalna częstotliwość użytecznego sygnału | Kluczowe przy drganiach i szybkim ruchu |
| Interfejs | I2C lub SPI | Wpływa na prostotę podłączenia i szybkość transmisji |
| Pobór prądu | mA lub µA, zwłaszcza w trybach uśpienia | Decyduje o czasie pracy na baterii |
| Funkcje dodatkowe | Przerwania, wykrywanie ruchu, free-fall, orientacja | Oszczędzają zasoby mikrokontrolera i upraszczają kod |

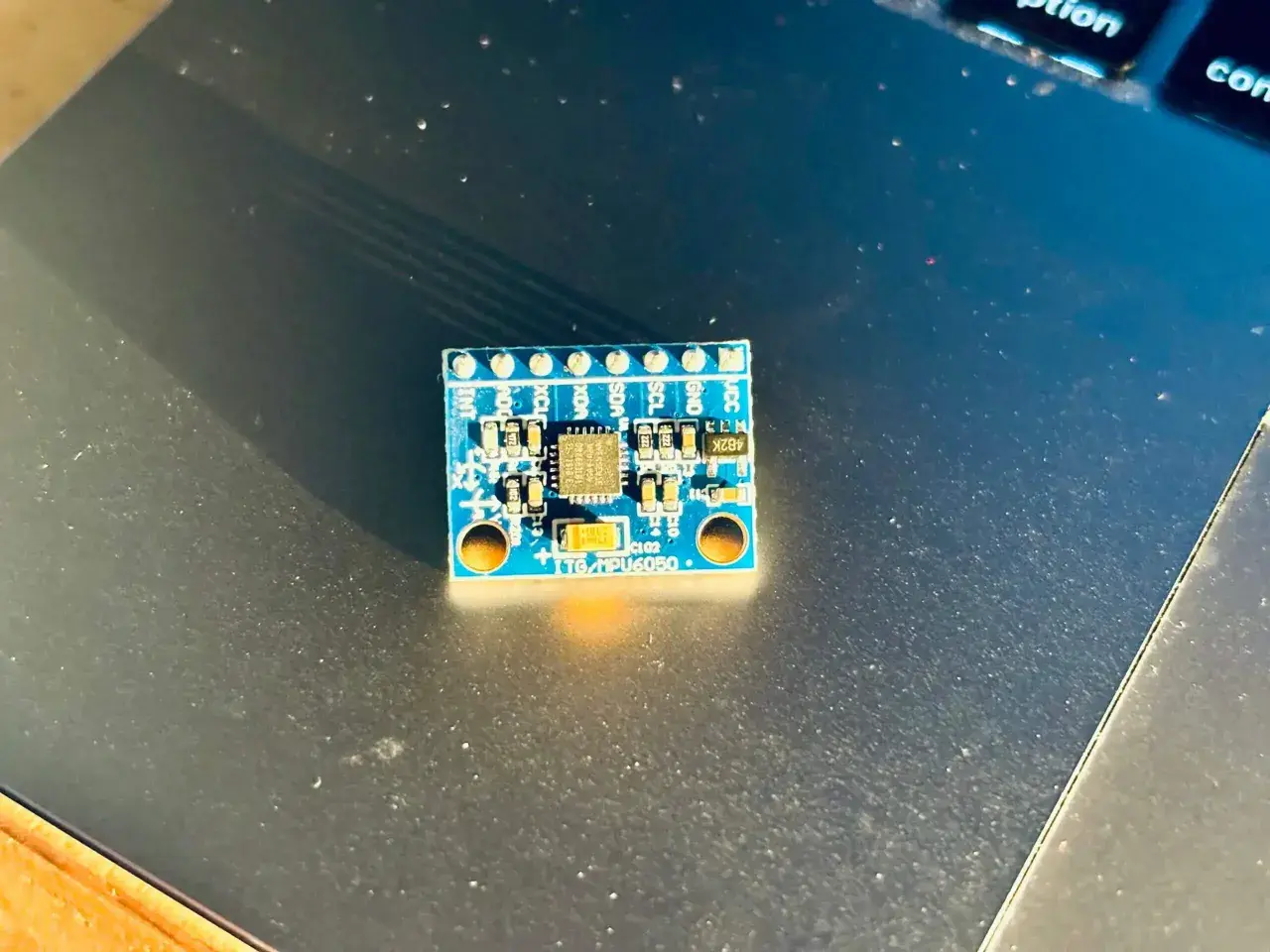

Jeżeli budujesz prosty projekt z Arduino, ESP32 albo podobnym mikrokontrolerem, zwykle najlepiej zacząć od gotowego modułu MEMS z I2C. Jeśli potrzebujesz szybszego odczytu i większej przewidywalności transmisji, warto rozważyć SPI. W projektach mobilnych i bateryjnych zwracałbym też uwagę na tryby uśpienia, bo to właśnie one najczęściej robią różnicę między sensownym prototypem a urządzeniem, które trzeba ładować co chwilę.
Co naprawdę daje dobrze użyty akcelerometr w elektronice i robotyce
Akcelerometr nie jest magicznym czujnikiem „od wszystkiego”, ale w dobrym układzie staje się bardzo użytecznym źródłem informacji o ruchu, przechyleniu i wstrząsach. Gdy rozumiesz, że mierzy przyspieszenie, a nie prędkość czy pozycję, łatwiej uniknąć błędnych założeń i dobrać właściwy sposób przetwarzania danych.
W praktyce najwięcej zyskuje się wtedy, gdy połączysz trzy rzeczy: sensowny zakres pomiarowy, poprawną kalibrację i rozsądne filtrowanie. W prostych zastosowaniach wystarczy sam MEMS, ale gdy ruch staje się złożony, warto od razu myśleć o żyroskopie i fuzji danych. To właśnie ten moment odróżnia zwykły odczyt z czujnika od stabilnego, użytecznego pomiaru w realnym urządzeniu.
Jeśli pracujesz nad własnym projektem, zacznij od pytania, jaki sygnał naprawdę chcesz wyłapać, a nie od tego, jaki czujnik jest „najpopularniejszy”. To najprostszy sposób, żeby akcelerometr działał dla Ciebie, a nie przeciwko Tobie.
