Radar dopplera to praktyczny sposób na wykrywanie ruchu i mierzenie prędkości bez kontaktu z obiektem. W elektronice i robotyce wykorzystuje się go tam, gdzie kamera bywa zbyt zależna od światła, a prosty czujnik obecności nie daje wystarczającej informacji. Poniżej wyjaśniam, jak działa taki radar, co naprawdę potrafi zmierzyć i kiedy warto wybrać właśnie tę technikę.
Co trzeba wiedzieć na start
- Czujnik radarowy wykrywa ruch dzięki zmianie częstotliwości odbitego sygnału, a nie dzięki „oglądaniu” obiektu.
- Mierzy przede wszystkim prędkość radialną, czyli składową ruchu wzdłuż kierunku anteny.
- Proste układy świetnie nadają się do detekcji obecności i ruchu, ale nie każdy z nich poda odległość.
- Jeśli potrzebujesz i dystansu, i prędkości, zwykle lepszym wyborem jest FMCW niż klasyczny, prosty układ Dopplera.
- W praktyce duże znaczenie mają: pasmo pracy, geometria montażu, odbicia wielodrogowe i jakość przetwarzania sygnału.
Na czym polega pomiar Dopplera

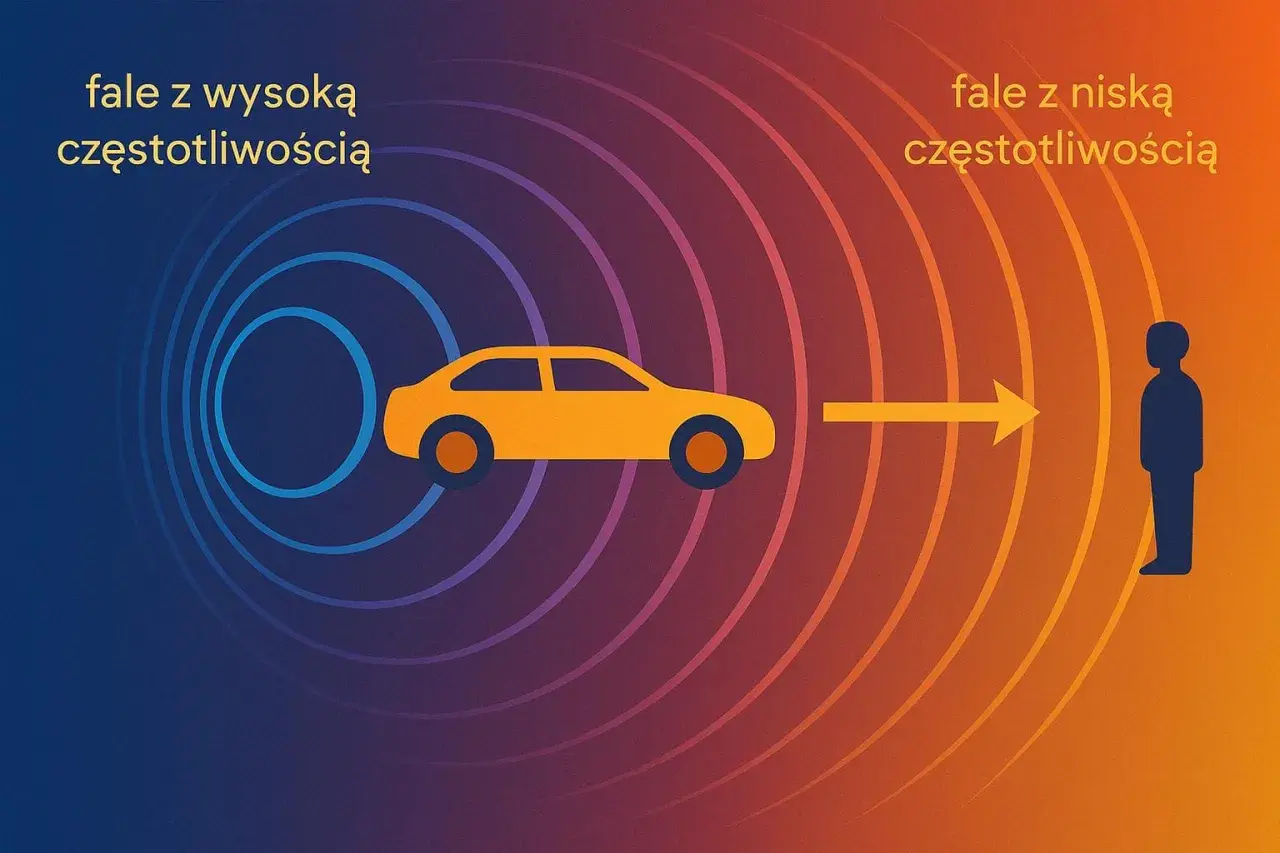

Najprościej mówiąc, radar wysyła falę radiową, odbiera jej echo i porównuje je z sygnałem odniesienia. Jeśli obiekt zbliża się do anteny, odbita fala wraca z nieco wyższą częstotliwością; jeśli się oddala, częstotliwość spada. To przesunięcie częstotliwości jest nośnikiem informacji o ruchu.
W praktyce oznacza to, że układ nie mierzy „ruchu” w sensie ogólnym, tylko jego składową wzdłuż linii antena-obiekt. To ważne rozróżnienie, bo człowiek idący prosto w stronę sensora daje wyraźny sygnał, a poruszający się bokiem może wyglądać dla radaru dużo słabiej. Właśnie dlatego mówi się o prędkości radialnej.
Warto też od razu oddzielić efekt Dopplera od samego pomiaru odległości. Klasyczny układ Dopplera jest świetny do wykrywania zmian ruchu, ale sam z siebie nie mówi, jak daleko znajduje się cel. To prowadzi wprost do pytania, jak z tych zmian robi się użyteczny pomiar w realnym urządzeniu.
Jak działa czujnik radarowy w praktyce
W środku cały proces jest prostszy, niż sugeruje nazwa. Nadajnik emituje sygnał mikrofalowy, antena odbiorcza zbiera echo, a elektronika porównuje obie wersje sygnału. Różnica fazy albo częstotliwości staje się punktem wyjścia do obliczenia ruchu.
- Nadawanie - układ wysyła falę elektromagnetyczną o znanej częstotliwości.
- Odbicie - sygnał trafia w obiekt, a część energii wraca do odbiornika.
- Porównanie - układ miesza sygnał odebrany z referencyjnym i wydobywa przesunięcie Dopplera.
- Obróbka cyfrowa - procesor lub układ DSP filtruje szum, rozdziela cele i wyciąga prędkość, a w bardziej rozbudowanych wersjach także odległość.
W radarach FMCW, czyli z modulacją częstotliwości, do tego samego łańcucha dochodzi jeszcze analiza „chirpów”. To krótkie, liniowo zmieniające częstotliwość przebiegi, które pozwalają jednocześnie odróżniać od siebie cele po odległości i po ruchu. W praktyce właśnie ta odmiana dominuje dziś w czujnikach mmWave, bo daje znacznie więcej informacji niż prosty układ wykrywający samą zmianę częstotliwości.
Jeśli rozumie się ten łańcuch, łatwiej ocenić, dlaczego różne odmiany radaru rozwiązują trochę inne zadania. I to jest dobry moment, żeby porównać najważniejsze z nich.
Które odmiany spotyka się najczęściej
W projektach sensorowych najczęściej spotykam trzy podejścia: klasyczny radar ciągły, radar impulsowy i FMCW. Każde z nich ma sens, ale każde wymaga innego kompromisu między prostotą, zakresem informacji i złożonością obróbki.
| Odmiana | Co mierzy najlepiej | Plusy | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|---|
| CW Doppler | Ruch i prędkość | Prosta architektura, niski koszt integracji, dobra czułość na ruch | Nie podaje odległości, słabo radzi sobie z obiektami nieruchomymi | Proste czujniki ruchu, alarmy, wykrywanie obecności |
| Radar impulsowy | Odległość i prędkość w większej scenie | Duży zasięg, przydatny w meteorologii i obserwacji rozległych obszarów | Bardziej rozbudowane przetwarzanie, większy system jako całość | Radary pogodowe, obserwacja zjawisk atmosferycznych |
| FMCW | Odległość, prędkość, często także kąt | Najlepszy kompromis dla nowoczesnych sensorów mmWave, dobra rozdzielczość | Wymaga starannego strojenia i analizy sygnału | Automotive, robotyka, smart home, przemysł |
Jak podaje Infineon, współczesne moduły radarowe obejmują dziś pasma 24, 60 i 77/79 GHz, a ich możliwości rozciągają się od kilku centymetrów do kilkuset metrów zależnie od konstrukcji. Z tej tabeli zwykle wynika jedno: w nowych projektach najczęściej wygrywa FMCW, bo daje najwięcej danych przy nadal rozsądnej integracji. To prowadzi już do pytania, gdzie taka technika naprawdę daje przewagę.
Gdzie taki radar daje największą przewagę
W domu i robotyce najbardziej cenię zastosowania, w których kamera przegrywa z ciemnością, kurzem albo prywatnością. Radar działa bez światła, dobrze znosi trudne warunki środowiskowe i potrafi wykrywać ruch tam, gdzie optyka zaczyna się gubić.
- Automatyka budynkowa - sterowanie światłem, wentylacją i obecnością użytkownika. Radar łatwiej niż PIR wykrywa drobny ruch, na przykład siedzącą osobę, która minimalnie zmienia pozycję.
- Robotyka - wykrywanie przeszkód, ruchu w otoczeniu robota i obecności ludzi w strefie pracy. To nie zastępuje kamery, ale dobrze ją uzupełnia.
- Motoryzacja - monitorowanie martwego pola, wspomaganie parkowania i detekcja ruchu w pobliżu pojazdu. Tu liczy się odporność na deszcz, ciemność i zmienne oświetlenie.
- Meteorologia - śledzenie ruchu opadów i wiatru na dużą skalę. NOAA pokazuje, jak mocno ta technika wspiera obserwację zjawisk pogodowych, tylko w zupełnie innej skali niż małe sensory obecności.
- Zdrowie i IoT - monitorowanie oddechu, mikrodrgań ciała i upadków bez noszenia urządzenia na sobie. To jeden z ciekawszych kierunków rozwoju, bo łączy wygodę z dyskrecją.
Najważniejsza przewaga jest wspólna dla wszystkich tych przypadków: radar nie potrzebuje bezpośredniego kontaktu z celem i zwykle działa stabilniej tam, gdzie kamera dostaje zbyt dużo szumu wizualnego. Aby jednak nie przecenić możliwości, trzeba jeszcze zobaczyć, gdzie zaczynają się ograniczenia i typowe błędy.
Najczęstsze ograniczenia i błędy pomiaru
W praktyce wiele problemów nie wynika z samej technologii, tylko z tego, jak ją zainstalowano i czego się po niej oczekuje. To właśnie tutaj najłatwiej popełnić kosztowny błąd projektowy.
- Ruch poprzeczny - jeśli obiekt porusza się prawie prostopadle do osi anteny, sygnał Dopplera może być słaby mimo realnego ruchu.
- Odbicia wielodrogowe - ściany, metal, szkło i elementy konstrukcyjne potrafią tworzyć fałszywe echa albo zniekształcać odczyt.
- Martwa strefa blisko anteny - zbyt bliski obiekt może być trudny do rozróżnienia od własnego toru nadawczo-odbiorczego.
- Obiekty statyczne - prosty układ Dopplera nie pokaże nieruchomego celu, nawet jeśli jest duży i dobrze odbija fale.
- Zakłócenia od innych radarów - w gęstym środowisku mmWave trzeba dbać o konfigurację, separację i filtrowanie sygnału.
- Zły montaż - zbyt szeroka lub źle ustawiona wiązka pogarsza separację celów bardziej, niż wiele osób zakłada na starcie.
W praktyce oznacza to, że sam moduł nie wystarczy. Liczy się też geometria, filtracja i to, czy radar ma pracować jako prosty detektor ruchu, czy jako pełnoprawny czujnik pomiarowy. Dopiero po takim przesiewie da się sensownie dobrać układ do konkretnego projektu.
Jak wybrać moduł i nie przepłacić za funkcje, których nie użyjesz
Gdybym miał wybierać czujnik do nowego projektu, zacząłbym nie od katalogu, tylko od jednego pytania: czy potrzebuję tylko wykrycia ruchu, czy także odległości i kierunku? To pytanie natychmiast zawęża wybór i oszczędza sporo testów.
- Jeśli interesuje cię tylko obecność lub ruch, prosty układ Dopplera może być wystarczający.
- Jeśli chcesz mierzyć dystans, szukaj FMCW, bo sam efekt Dopplera nie rozwiąże tego zadania.
- Jeśli pracujesz w małym pomieszczeniu i zależy ci na kompaktowym module, sprawdź pasmo 60 GHz.
- Jeśli potrzebujesz większego zasięgu albo lepszej rozdzielczości w zastosowaniach automotive, patrz raczej na 77/79 GHz.
- Jeśli środowisko jest trudne, oceniaj nie tylko specyfikację RF, ale też algorytmy, SDK, odporność na zakłócenia i możliwości kalibracji.
W praktyce najlepszy wybór rzadko jest „najmocniejszy” na papierze. Częściej wygrywa układ, który dobrze pasuje do scenariusza: ma sensowny zasięg, stabilne przetwarzanie, prostą integrację i parametry, które rzeczywiście wykorzystasz. Jeśli miałbym zostawić jedną wskazówkę na koniec, to taką: najpierw definiuję, czy chcę wykryć obecność, prędkość czy odległość, a dopiero potem wybieram pasmo i sposób obróbki. To proste rozróżnienie zwykle oddziela użyteczny prototyp od eksperymentu, który walczy z fizyką zamiast ją wykorzystać.
