Gdy pojawia się pytanie, co to jest sonar, odpowiedź prowadzi od prostego mechanizmu: wysłać dźwięk, odebrać echo i z tego wyliczyć odległość albo wykryć obiekt. To technologia szczególnie ważna tam, gdzie światło nie pomaga, czyli pod wodą. W tym tekście wyjaśniam, jak działa sonar, jakie są jego odmiany, gdzie daje największą przewagę i kiedy trzeba uważać na ograniczenia pomiaru.
Najkrócej o sonarze i tym, do czego naprawdę służy
- Sonar to akustyczny czujnik, który wykorzystuje fale dźwiękowe w wodzie.
- W wersji aktywnej wysyła impuls i mierzy echo, a w pasywnej tylko nasłuchuje otoczenia.
- Najczęściej używa się go do pomiaru głębokości, wykrywania przeszkód i mapowania dna.
- Wyższa częstotliwość daje lepszy detal, ale zwykle skraca zasięg.
- W robotyce podwodnej sonar pomaga, gdy kamera widzi za mało albo wcale.
- Jakość danych zależy nie tylko od urządzenia, lecz także od warunków wody i interpretacji sygnału.
Jak sonar zamienia dźwięk na informację o otoczeniu

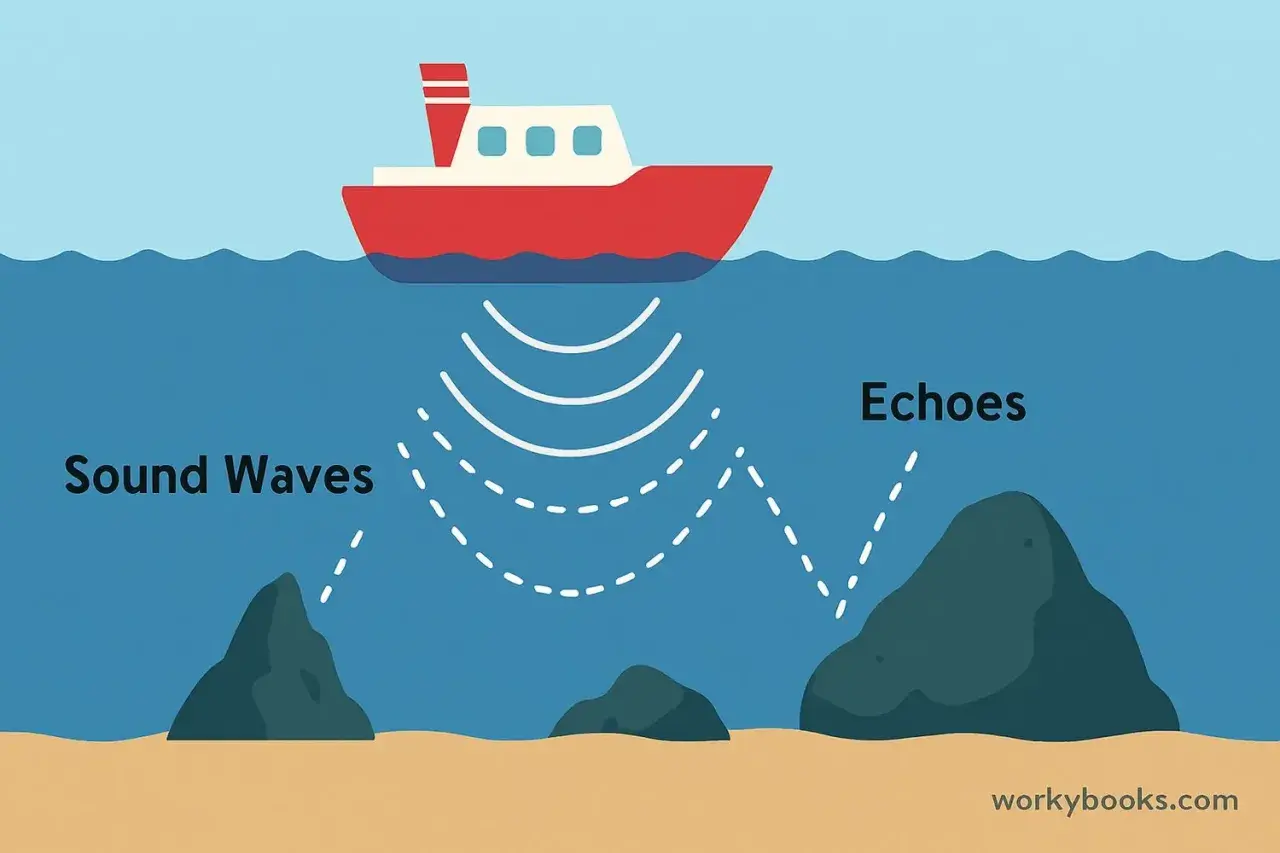

Sonar działa na tej samej zasadzie co echo, tylko w kontrolowanej wersji technicznej. Przetwornik wysyła krótki impuls akustyczny, fala odbija się od obiektu lub dna i wraca do odbiornika. Z czasu powrotu system wylicza odległość, a z kierunku wiązki i kolejnych pomiarów potrafi zbudować obraz przestrzeni. W praktyce to bardzo sprytny sposób na „widzenie” w wodzie bez użycia światła.
Warto pamiętać, że dźwięk w wodzie rozchodzi się znacznie szybciej niż w powietrzu, zwykle w okolicach 1500 m/s, ale ta wartość zmienia się wraz z temperaturą, ciśnieniem i zasoleniem. To właśnie dlatego sonar nie jest zwykłym „głośnikiem z echem”, tylko czujnikiem, którego skuteczność zależy od środowiska. Ja patrzę na niego jak na narzędzie pomiarowe, a nie tylko na urządzenie do wykrywania przeszkód.
- Przetwornik zamienia energię elektryczną na falę dźwiękową i odwrotnie.
- Echo to odbity sygnał, z którego system odczytuje informacje o obiekcie.
- Czas przelotu jest podstawą obliczenia odległości.
Na tym etapie łatwo pomylić sonar z jedną, sztywną technologią, a to błąd. W praktyce mamy kilka odmian, z których każda służy do czegoś innego, więc następny krok to podział na tryby pracy.

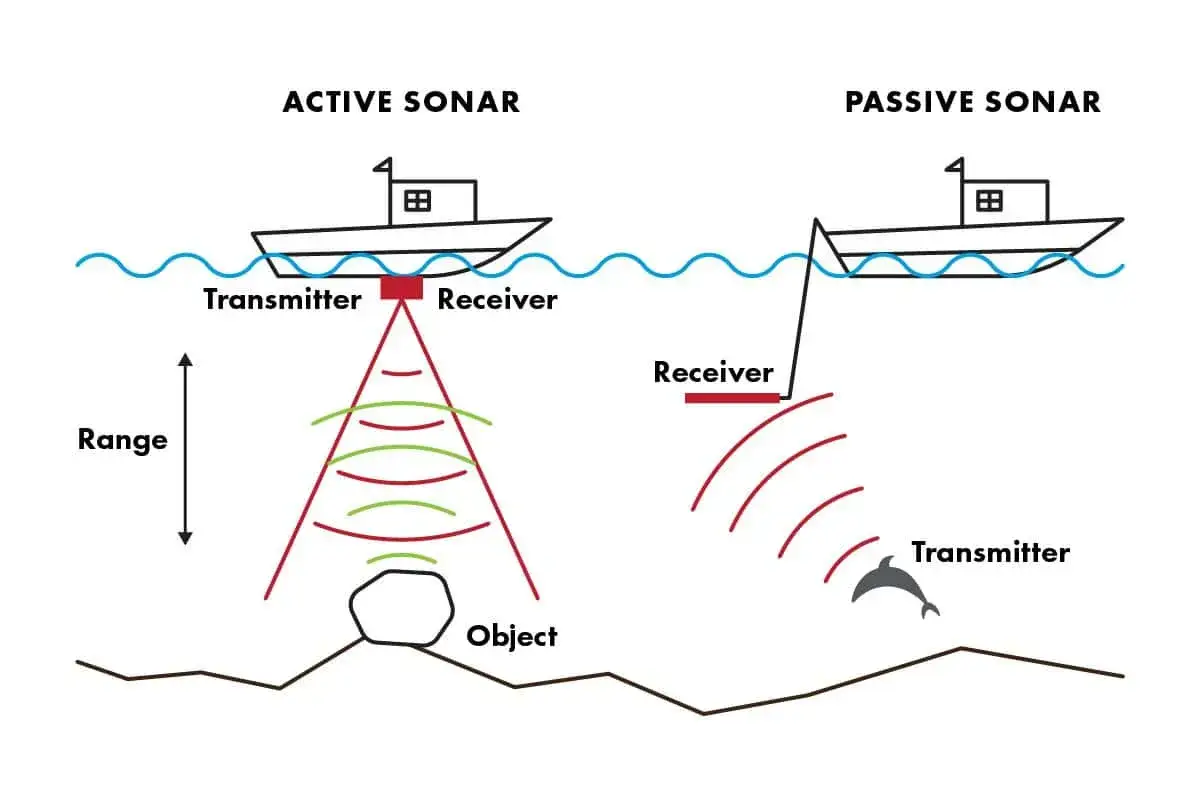

Sonar aktywny i pasywny w praktyce
Najważniejszy podział dotyczy tego, czy urządzenie samo emituje sygnał, czy tylko słucha. To proste rozróżnienie zmienia wszystko: sposób użycia, dokładność, dyskrecję i rodzaj danych, które da się z tego odczytać. Ja zwykle zaczynam właśnie od tego pytania, bo od niego zależy sens całego projektu.
| Cecha | Sonar aktywny | Sonar pasywny |
|---|---|---|
| Sposób działania | Wysyła impuls dźwiękowy i mierzy echo | Nie emituje sygnału, tylko nasłuchuje dźwięków otoczenia |
| Największa zaleta | Dokładny pomiar odległości, kierunku i kształtu przeszkody | Dyskrecja i możliwość wykrywania źródeł hałasu bez zdradzania własnej pozycji |
| Największa wada | Własny impuls może ujawnić obecność systemu | Zależy od tego, czy obiekt sam generuje dźwięk |
| Typowe użycie | Mapowanie, nawigacja, omijanie przeszkód, echosondy | Nasłuch okrętów, monitoring zwierząt morskich, zadania wymagające ciszy |
W robotyce podwodnej aktywny wariant jest zwykle praktyczniejszy, bo daje dane, które da się bezpośrednio przetworzyć na trajektorię albo mapę. Pasywny ma sens tam, gdzie ważniejsze jest słyszenie otoczenia niż jego „oświetlenie” dźwiękiem, na przykład w pracy badawczej albo wojskowej.
Jakie odmiany sonaru spotyka się najczęściej
To właśnie tutaj widać, że sonar nie jest jednym urządzeniem, tylko rodziną sensorów. Jedne są zbudowane do prostego pomiaru głębokości, inne do tworzenia szczegółowych map dna, a jeszcze inne do zajrzenia pod osady. W hydrografii taka różnica ma ogromne znaczenie, bo innego narzędzia potrzebujesz do szybkiego sprawdzenia toru wodnego, a innego do dokładnego odwzorowania wraku albo uskoku na dnie.
| Typ sonaru | Co robi | Kiedy ma przewagę |
|---|---|---|
| Echosonda jedno-wiązkowa | Mierzy głębokość w jednym kierunku | Gdy potrzebujesz prostego i szybkiego odczytu |
| Side-scan sonar | Obrazuje obiekty i fakturę dna po bokach toru pomiarowego | Przy szukaniu przeszkód, wraków i śladów na dnie |
| Multibeam sonar | Zbiera dane z wielu wiązek naraz i buduje szeroką mapę batymetryczną | Gdy liczy się dokładna mapa większego obszaru |
| Profiler poddenny | Penetruje osady i pokazuje warstwy pod dnem | Gdy chcesz zobaczyć, co kryje się pod powierzchnią gruntu |
Batymetria, czyli pomiar ukształtowania i głębokości dna, jest jednym z głównych zastosowań takich systemów. Im bardziej szczegółowy obraz chcesz uzyskać, tym większe znaczenie ma częstotliwość, szerokość wiązki i bliskość sensora do badanej powierzchni. To dobry moment, żeby przejść od typów urządzeń do ich realnych zastosowań.
Gdzie sonar naprawdę się przydaje
W praktyce sonar jest jednym z tych narzędzi, które szybko pokazują swoją wartość, gdy warunki stają się trudne. Tam, gdzie kamera nie widzi przez mętność, brak światła albo zawiesinę, akustyka nadal potrafi dostarczyć sensownych danych. Z tego powodu sonar jest ważny nie tylko w marynarce, ale też w elektronice użytkowej, hydrografii i robotyce podwodnej.
- Robotyka podwodna - pomaga omijać przeszkody i utrzymywać orientację, gdy obraz z kamery jest słaby albo bezużyteczny.
- Hydrografia - służy do mapowania dna, torów wodnych i przeszkód pod powierzchnią.
- Rybołówstwo - pozwala lokalizować ławice ryb i oceniać strukturę środowiska wodnego.
- Poszukiwania i ratownictwo - pomaga wykrywać obiekty zatopione lub trudno dostępne.
- Nauka i monitoring środowiska - wspiera badania dna, siedlisk i zachowania zwierząt morskich.
Ja najczęściej traktuję sonar w robotyce jako czujnik awaryjnego widzenia. Nie zastępuje całego systemu percepcji, ale bardzo często ratuje projekt w warunkach, w których kamera traci sens. Właśnie dlatego w robotach podwodnych często pracuje obok innych modułów, takich jak IMU, enkodery czy systemy wizyjne.
Co ogranicza sonar i kiedy jego wyniki zawodzą
Najczęstszy błąd polega na traktowaniu sonaru jak czujnika, który zawsze pokazuje prawdę w ten sam sposób. Tak nie jest. W sonarze ogromne znaczenie mają warunki środowiskowe, parametry pracy i sposób interpretacji sygnału. To narzędzie bardzo użyteczne, ale nie magiczne.| Czynnik | Co się dzieje | Co to oznacza w praktyce |
|---|---|---|
| Wysoka częstotliwość, zwłaszcza powyżej 100 kHz | Rośnie szczegółowość obrazu, ale spada zasięg | Dobre do krótkich dystansów i dokładnych detali, słabsze do dalszego skanowania |
| Zmiany temperatury, ciśnienia i zasolenia | Zmienia się prędkość rozchodzenia fali | Może pojawić się błąd położenia lub zniekształcenie obrazu |
| Hałas własny platformy | Zakłóca odbiór sygnału | Najbardziej cierpi sonar pasywny, ale aktywny też traci czytelność |
| Pęcherze, wiry i nierówne dno | Powstają rozproszone lub wielokrotne odbicia | Obraz może wyglądać na „zaszumiony” albo mylący |
| Kąt padania i kształt obiektu | Tworzy się cień akustyczny | Niektóre elementy mogą być niewidoczne z jednego kierunku |
W sonarze najważniejszy kompromis to zasięg kontra rozdzielczość. Im wyższa częstotliwość, tym lepszy detal, ale krótszy zasięg i większe tłumienie. Im bardziej złożone środowisko, tym bardziej liczy się poprawna kalibracja, znajomość profilu prędkości dźwięku i świadome ustawienie urządzenia. Ja zawsze powtarzam, że najdroższy nie jest sam czujnik, tylko błędne założenie, że jedno ustawienie pasuje do wszystkiego.
Dlaczego sonar pozostaje ważnym czujnikiem w elektronice i robotyce
Jeśli projektujesz własne rozwiązanie, zacznij od środowiska pracy, a nie od katalogu modeli. Najpierw odpowiedz sobie, czy system ma tylko wykrywać przeszkody, czy także tworzyć mapę, jaki ma mieć zasięg i jak trudna jest woda, w której będzie pracował. Dopiero potem dobieraj częstotliwość, kąt wiązki, liczbę przetworników i sposób montażu.W praktyce sonar nie zastępuje kamery ani innych czujników. Najlepiej działa jako część większego układu, który łączy akustykę, przetwarzanie sygnału i dane z ruchu platformy. Właśnie dlatego ta technologia od lat trzyma się mocno: pod wodą wciąż daje informacje, których żaden inny czujnik nie zbiera tak stabilnie. Jeśli mam wskazać jedną rzecz do zapamiętania, to tę, że dobrze dobrany sonar potrafi jednocześnie wykryć przeszkodę, narysować sensowny obraz dna i utrzymać orientację tam, gdzie inne sensory widzą za mało.
